SRX887: модуль супергетеродинного ASK-приемника 315/433 МГц

SRX887 — это сверхмощный супергетеродинный приёмник с высокой мощностью возбуждения 315/433 МГц. Обладает высокой стабильностью, помехоустойчивостью и экономичностью, а также мощным возбуждением. Сертифицирован ROHS, FCC и CE. Модуль может быть подключен напрямую к микроконтроллеру. Это делает его более удобным для разработчиков беспроводных устройств.
SRX887 производится и тестируется строго с использованием бессвинцовой технологии и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Условия эксплуатации
Напряжение питания	3.0	5	5.5	В
Диапазон рабочих температур	-20		70	℃
Задержка			20	РС	@315MHz
Задержка			9	РС	@433MHz
Текущее потребление
Потребляемый ток		3.7	5.0	мА	@315MHz
		5.0	6.0	мА	@433MHz
		<1		uA	@CS=0
Параметры РЧ
Диапазон частот	433.82	433.92	434.02	МГц	@433MHz
Диапазон частот	314.9	315	315.1	МГц	@315MHz
Чувствительность		-107	-110	дБм	@1Кбит/с
Скорость воздуха	0.1		9.6	кбит/с
Полоса пропускания приемника		200		КГц

Модуляция	ПРОСИТЬ
Частота	315 МГц, 433 МГц

Особенности модуля приемника ASK SRX887

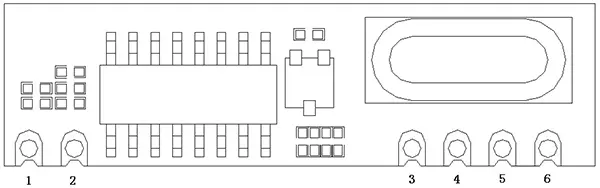

Контакты модуля приемника ASK 433 МГц SRX887

Номер контакта	Определения контактов	Описание
1	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом
2	Земля	Подключено к заземлению
3	ВКЦ	Положительный источник питания
4	CS	Низкий уровень — включение модуля, высокий уровень — переход в спящий режим.
5	ДАННЫЕ	Вывод данных
6	Земля	Подключено к заземлению

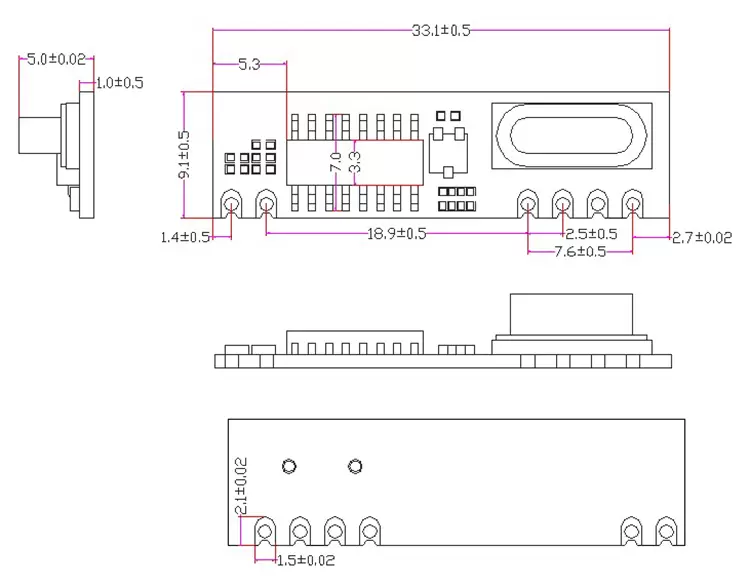

Механические размеры модуля приемника ASK 315 МГц SRX887
