STX888 SRX888 : Модуль дублирования беспроводного сигнала

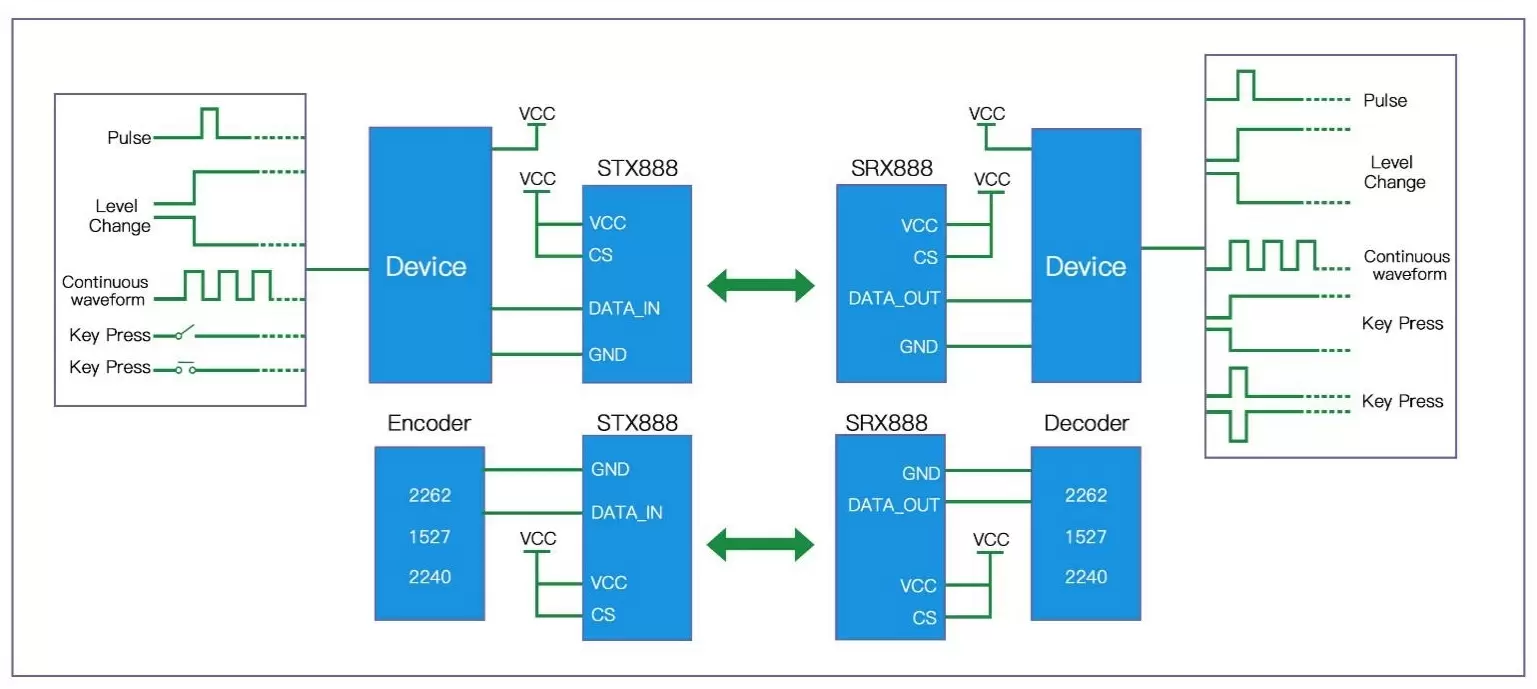

- Это модуль дублирования беспроводного сигнала, который может удаленно выводить любой сигнал той же формы.
- Модуль может передавать любую цифровую форму сигнала (например, импульсную или последовательную форму…) с частотой ниже 9,6 кГц. Группа модулей состоит из передающего модуля (STX888) и приемного модуля (SRX888). Входной сигнал на вывод DATA передающего модуля будет выводиться на вывод DATA принимающего модуля.
- STX888 и SRX888 производятся и тестируются строго с использованием бессвинцовой технологии и соответствуют стандартам RoHS и Reach.
Электрические характеристики STX888 (напряжение питания: 5 В, 25 ℃)
| Параметр | Мин. | Тип. | Макс. | Единица | Условия |
| Условия эксплуатации | |||||
| Напряжение питания | 3.3 | 5.0 | 6,5 | В | |
| Диапазон рабочих температур | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток передачи | 370 | мА | @27 дБм | ||
| Ток в режиме ожидания | < 10 | мА | Режим ожидания, нет передачи | ||
| Ток сна | < 10 | ЮА | |||
| РЧ параметры | |||||
| Частотный диапазон | 428,92 | 433,92 | 443,92 | МГц | |
| ВЧ мощность | 26 | 27,5 | 28,5 | дБм | @5 В |
| Время пробуждения | - | 4 | - | РС | |
Электрические характеристики SRX888 (напряжение питания: 5 В, 25 ℃)
| Параметр | Мин. | Тип. | Макс | Единица | Условия |
| Условия эксплуатации | |||||
| Напряжение питания | 3.3 | 5.0 | 6,5 | В | |
| Диапазон рабочих температур | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток приема | < 31 | мА | |||
| Ток сна | < 10 | ЮА | |||
| РЧ параметры | |||||
| Частотный диапазон | 428,92 | 433,92 | 443,92 | МГц | |
| Время пробуждения | - | 4 | - | РС | |
Примечание. Хотя питание модуля передачи и модуля приема составляет 5 В, уровень ввода-вывода модуля составляет 3,3 В TTL, и при использовании следует учитывать совместимость уровней.
| Специальная функция | Сигнал Дублированный модуль |
Функции
- Передача сигналов произвольной формы
- Низкое искажение сигнала
- Простое использование, без каких-либо настроек и программирования.
- Междугородняя связь (открыто> 500 м)
- Можно настроить больше мощности, большее расстояние
- Программная и аппаратная множественная защита, может стабильно работать в сложных условиях.
- Малая задержка (4 мс)

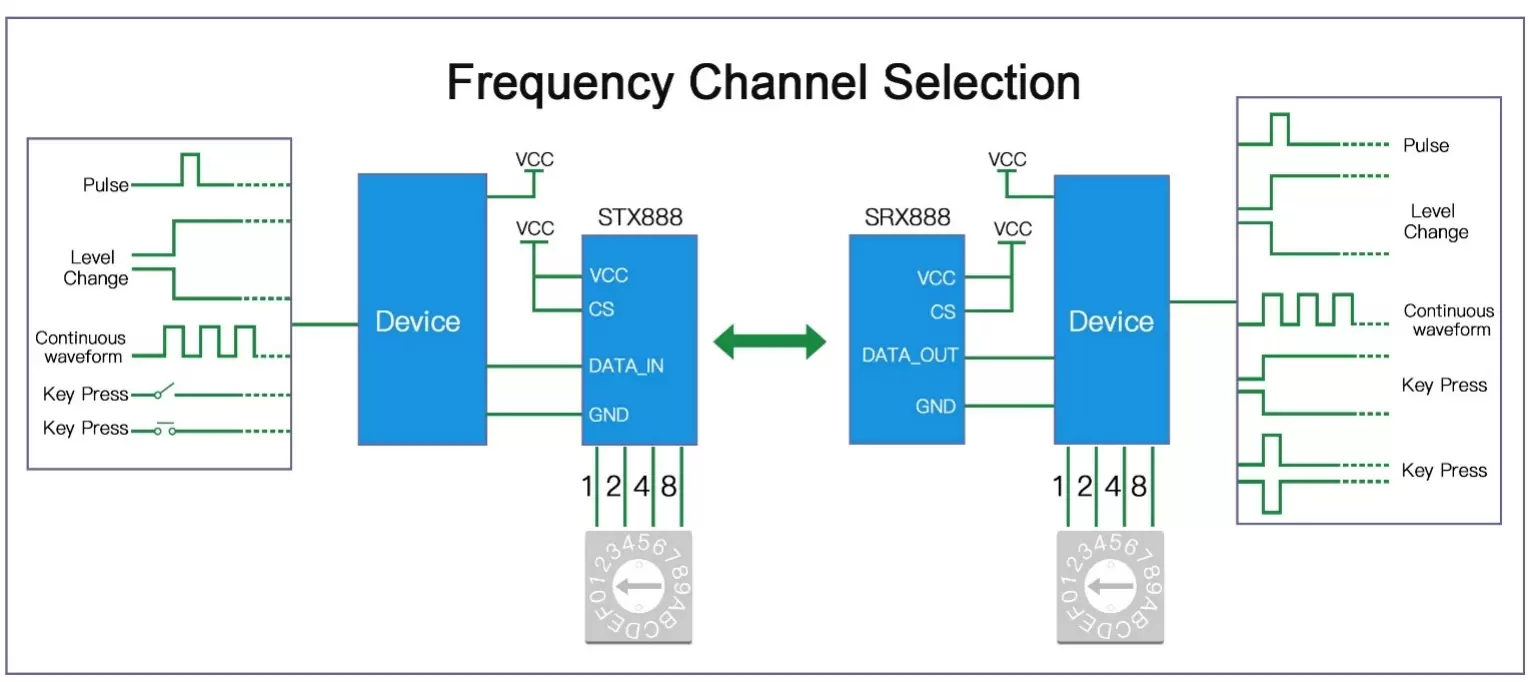

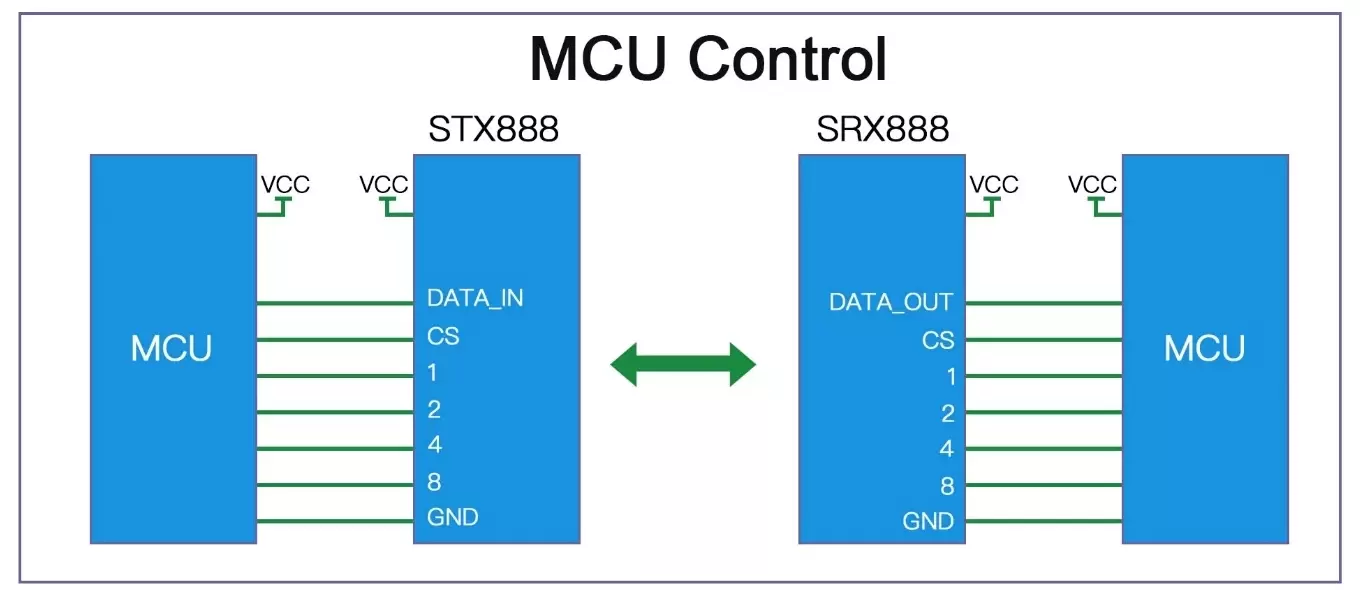

- 16 частотных каналов являются дополнительными для предотвращения конфликта беспроводных сигналов.
- Модуляция GFSK, сильная защита от помех
- Передача и прием со сверхнизким энергопотреблением
- Применение промышленного класса (-40～+ 85 ℃)

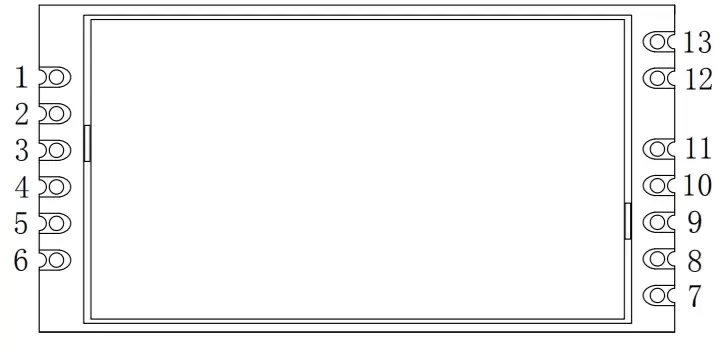

Определения контактов STX888:
| № контакта. | Определения | Ввод/вывод | Контакт Описание |
| 1 | ВКК | Положительный Источник питания | |
| 2 | Земля | Силовое заземление | |
| 3 | CS | я | Включение модуля (потяните вниз, чтобы перейти в режим сна, потяните вверх или переместите в плавающее положение, чтобы работать) |
| 4 | ДАННЫЕ | я | Контакт ввода данных |
| 5 | светодиод+ | О | подключить к положительному полюсу светодиода |
| 6 | ВЕЛ- | О | подключите к отрицательному полюсу светодиода (внутренний резистор 1 кОм последовательно) |
| 7 | Д1 | я | Выбор частотного канала |
| 8 | Д2 | ||
| 9 | Д4 | ||
| 10 | Д8 | ||
| 11 | Земля | Силовое заземление | |
| 12 | Земля | Антенное заземление | |
| 13 | МУРАВЕЙ | Подключение с помощью коаксиальной антенны сопротивлением 50 Ом. |

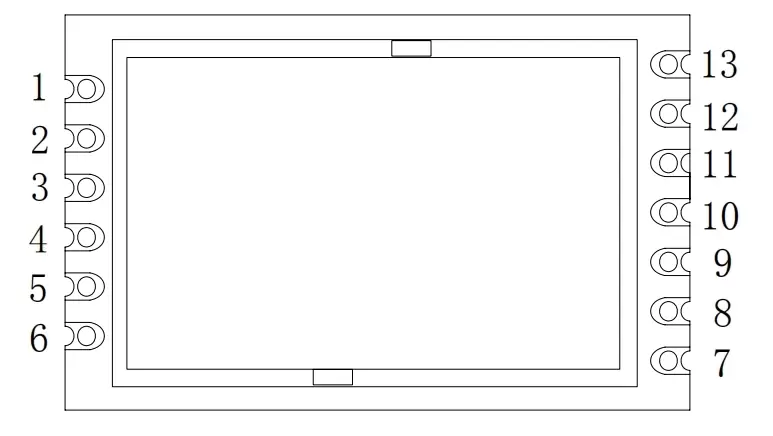

Определения контактов SRX888:
| № контакта. | Определения | Ввод/вывод | Контакт Описание |
| 1 | ВКК | Положительный Источник питания | |
| 2 | Земля | Силовое заземление | |
| 3 | CS | я | Включение модуля (низкий уровень сна, ток сна менее 5 мкА, высокий уровень по умолчанию) |
| 4 | ДАННЫЕ | О | Контакт ввода данных |
| 5 | светодиод+ | О | Подключите к положительному полюсу светодиода |
| 6 | ВЕЛ- | я | Подключите к отрицательному полюсу светодиода (внутренний резистор 1 кОм последовательно). |
| 7 | Д1 | я | Выбор частотного канала |
| 8 | Д2 | ||
| 9 | Д4 | ||
| 10 | Д8 | ||
| 11 | Земля | Силовое заземление | |
| 12 | Земля | Антенное заземление | |
| 13 | МУРАВЕЙ | Подключение с помощью коаксиальной антенны сопротивлением 50 Ом. |

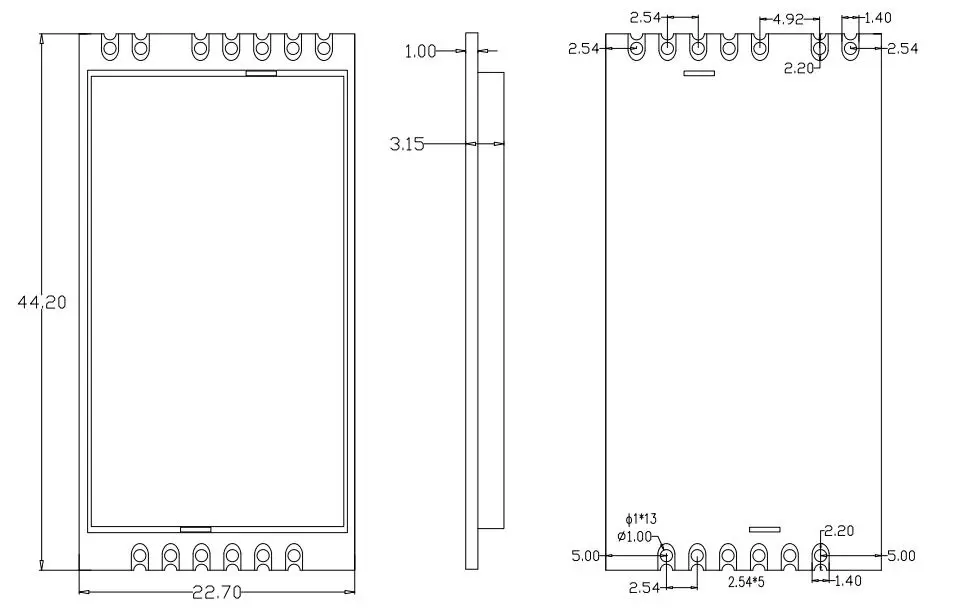

Размеры STX888:
Размеры SRX888:
