BLE5101: Сертифицированный CE-RED и FCC ID модуль BLE BLE 5.1
- BLE5101 - это модуль BLE, основанный на протоколе BLE 5.1, сосуществовании главных и подчиненных ролей, небольшом размере, низком энергопотреблении, а полоса частот рабочего сигнала составляет 2,4 ГГц.
- Модуль BLE5101 разработан компанией Shenzhen NiceRF Wireless Technology Co., Ltd. Модуль поддерживает сосуществование ролей ведущего и ведомого, может одновременно подключаться к ведущему и ведомому, а также гибко устанавливать количество главных и ведомых подключений. и может поддерживать до 20 соединений. Максимальная поддержка передачи данных со скоростью 115200 бит/с. Модуль использует AT-команды для установки параметров, а операция проста и удобна в использовании. Кроме того, BLE5101 также имеет функцию BLE Mesh, которую можно использовать с другими модулями для создания ячеистой сети. Модули могут широко использоваться в умной одежде, умном доме, автомобилях, освещении, интеллектуальном сборе данных автоматизации, интеллектуальном управлении, беспроводном зондировании, электронных метках и других сценариях.
- BLE5101 строго использует бессвинцовую технологию для производства и тестирования и соответствует стандартам RoHS и Reach.
- Модуль BLE BLE5101 получил сертификаты CE-RED и FCC ID.
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Условия эксплуатации | |||||
| Диапазон рабочего напряжения | 1,71 | 3.3 | 4.3 | В | |
| Диапазон рабочих температур | -40 | 60 | ℃ | ||
| Текущее потребление | |||||
| Получить текущий | 7.1 | мА | |||
| Ток эмиссии | 7.4 | мА | |||
| Ток сна | < 7,5 | ЮА | |||
| Ток холостого хода | < 6,58 | мА | Состояние ожидания: означает отсутствие соединения, отсутствие трансляции/сканирования модуля. | ||
| РЧ параметр | |||||
| Частотный диапазон | 2400 | 2483,5 | МГц | ||
| Мощность передачи | -16 | 10 | дБм | ||
| Получение чувствительности | -95 | дБм | |||
| Тип | Bluetooth |
| Сертификация | CE-RED, идентификатор FCC |
Особенности модуля BLE BLE5101
- Поддержка протокола Bluetooth BLE 5.1.
- Поддержка сосуществования ролей ведущего и ведомого устройства и возможность одновременного подключения нескольких главных и ведомых устройств, до 20 соединений.
- Поддержка 2 рабочих режимов конфигурации и прозрачной передачи.
- Поддержка обновления по беспроводной сети (OTA DFU)
- Поддержка конфигурации нескольких параметров последовательного порта
- Поддержка пользовательского 16-битного UUID, включая один UUID службы и два характеристических UUID, которые можно гибко настраивать и совместимые с аналогичными продуктами BLE.
- Поддержка ручного подключения и автоматического подключения, 2 метода подключения.
- Максимальный MTU — 247 байт.
- Поддержка пользовательского 16-битного UUID, включая один UUID службы и два характеристических UUID.
- Максимальное расстояние связи 150 м (10 дБм, 1 Мбит/с)
- Поддержка индивидуальной модификации локального Mac-адреса
- Поддержка привязки MAC-адреса, до 8 устройств (независимо от главного и подчиненного устройства)
- Поддержка сна с низким энергопотреблением
Применение модуля BLE BLE5101
- Беспроводной датчик показаний счетчика
- Умный дом
- Промышленный пульт дистанционного управления, телеметрия
- Умные здания, умные здания
- Автоматизированный сбор данных
- Датчик здоровья
- Умное носимое устройство
- Умный робот
- Беспроводное зондирование
- Электронные метки
- Интеллектуальное управление

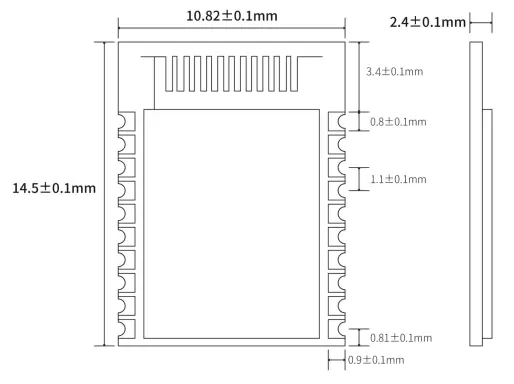

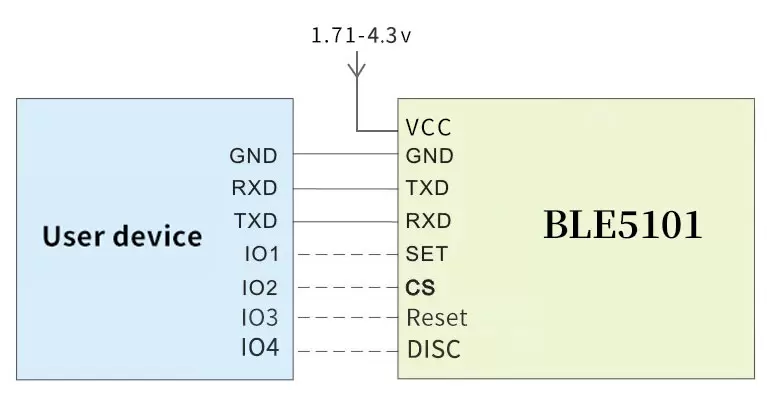

Рекомендуется принципиальная схема (используйте большинство аппаратных функций):
Минимальная схема приложения (используется только функция последовательного порта):

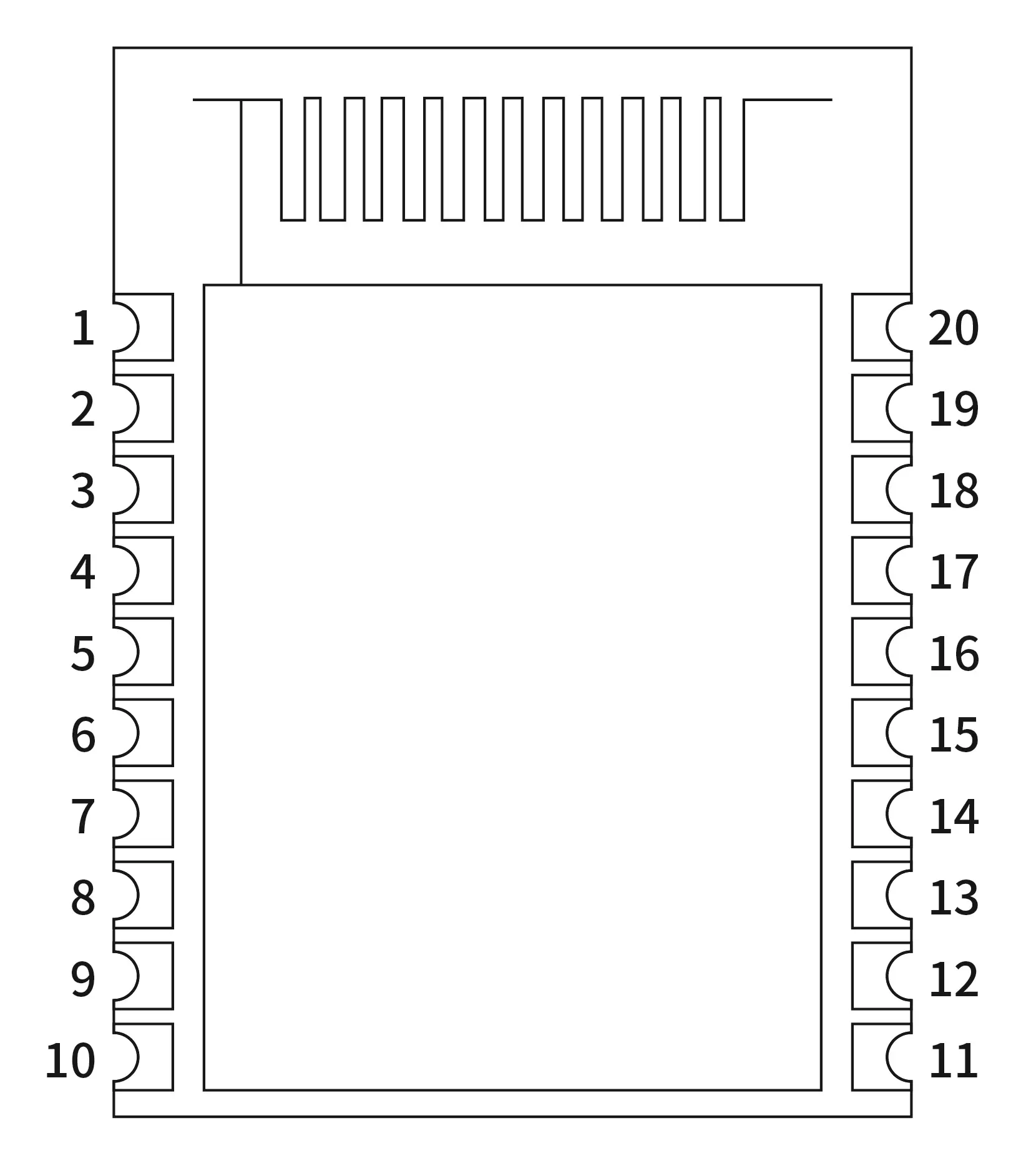

| № контакта. | Имя контакта | ввод/вывод | Функция контакта | Описание |
| 1, 9 | Земля | Земля | Силовое заземление | |
| 2 | Северная Каролина | Свисающие ноги | ||
| 3 | SWCLK | SWCLK/GPIO | Подключитесь к внутреннему вводу-выводу, используемому для записи программы, его можно использовать как обычный ввод-вывод при работе. | |
| 4 | СВДИО | СВДИО/GPIO | Подключитесь к внутреннему вводу-выводу, используемому для записи программы, его можно использовать как обычный ввод-вывод при работе. | |
| 5 | ПА0 | я | CS | Контакт CS для сна модуля (низкий уровень работы, высокий уровень сна, высокий уровень по умолчанию) |
| 6 | ПА1 | я | НАБОР | Контакт конфигурации модуля SET (высокий уровень при нормальной связи, вход в режим конфигурации, когда контакт SET вытянут на низкий уровень, высокий уровень по умолчанию) |
| 7 | ПД5 | О | USART1_TX | Вывод последовательной передачи данных модуля TXD (уровень напряжения до 3,3В) |
| 8 | ПД4 | я | USART1_RX | Вывод последовательного приема данных модуля RXD (уровень напряжения до 3,3В) |
| 10 | ВКК | ВКК | Подключите к положительному полюсу источника питания (1,71-4,3 В). | |
| 11 | ПД7 | О | CS_DE | Контакт индикатора состояния сна (низкий уровень во время сна, высокий уровень во время работы) |
| 12 | ПЕРЕЗАГРУЗИТЬ | я | ПЕРЕЗАГРУЗИТЬ | Контакт сброса модуля, сброс высокого уровня, внутри находится понижающий резистор. |
| 13 | ПД6 | О | MODE_DE | Контакт индикатора рабочего состояния (выход высокого уровня — состояние рекламы, выход низкого уровня — состояние отсутствия рекламы) |
| 14 | ПК5 | ввод/вывод | ПК5 | GPIO |
| 15 | ПА3 | ввод/вывод | ПА3 | Отладка_TX |
| 16 | ПА2 | ввод/вывод | ПА2 | Debug_RX |
| 17 | ПА7 | я | ДИСК | Контакт включения соединения Bluetooth, потяните вниз, чтобы отключить соединение Bluetooth, высокий уровень по умолчанию |
| 18 | ПА6 | ввод/вывод | ПА6 | GPIO |
| 19 | ПА4 | ввод/вывод | ПА4 | GPIO |
| 20 | ПА5 | О | SET_DE | Высокий уровень = режим прозрачной передачи. Низкий уровень = режим конфигурации AT. |
