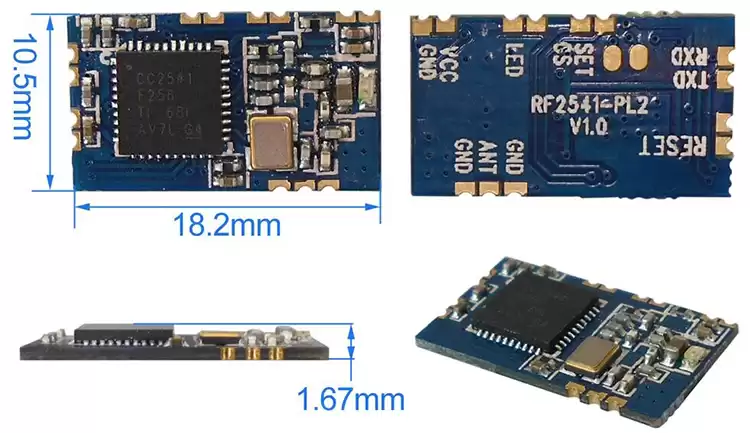

Размер (мм):22,43*14,9
ДОМ > Продукты > BLUETOOTH-модули > RF2541-PL2: модуль BLE 4.0 UART BLE с возможностью...

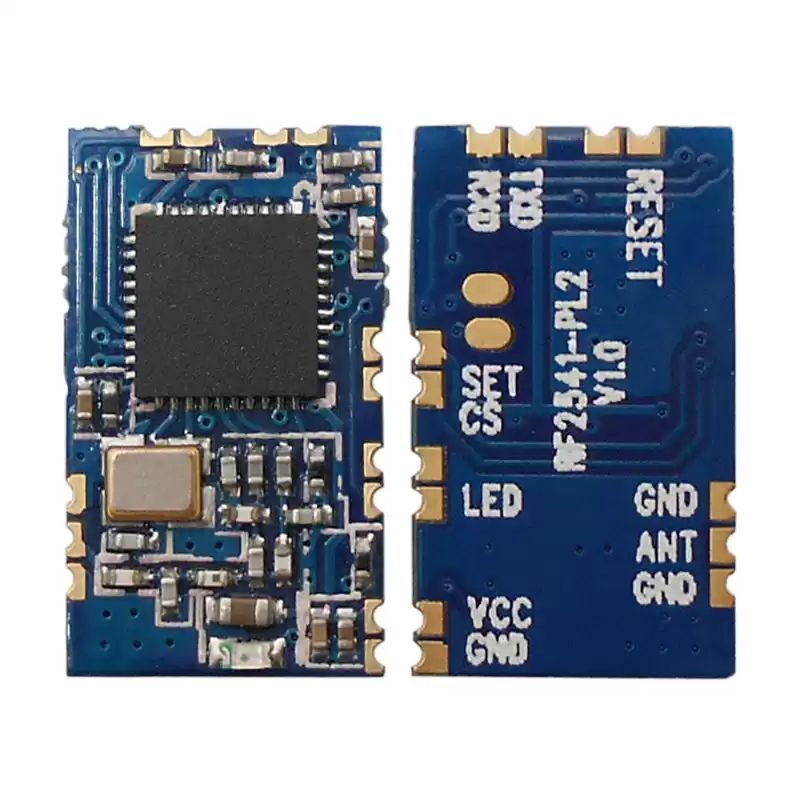

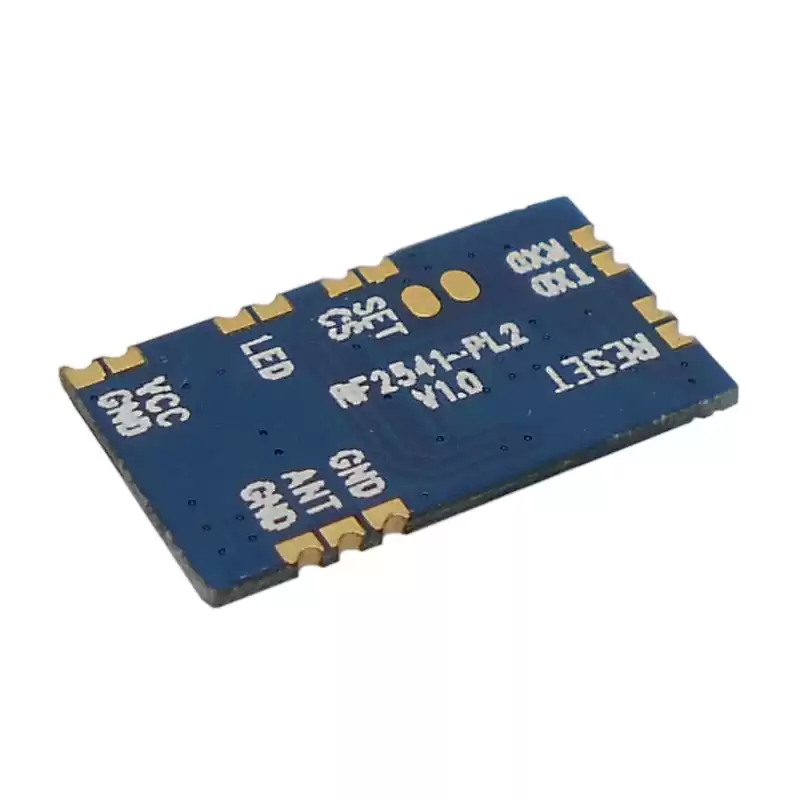

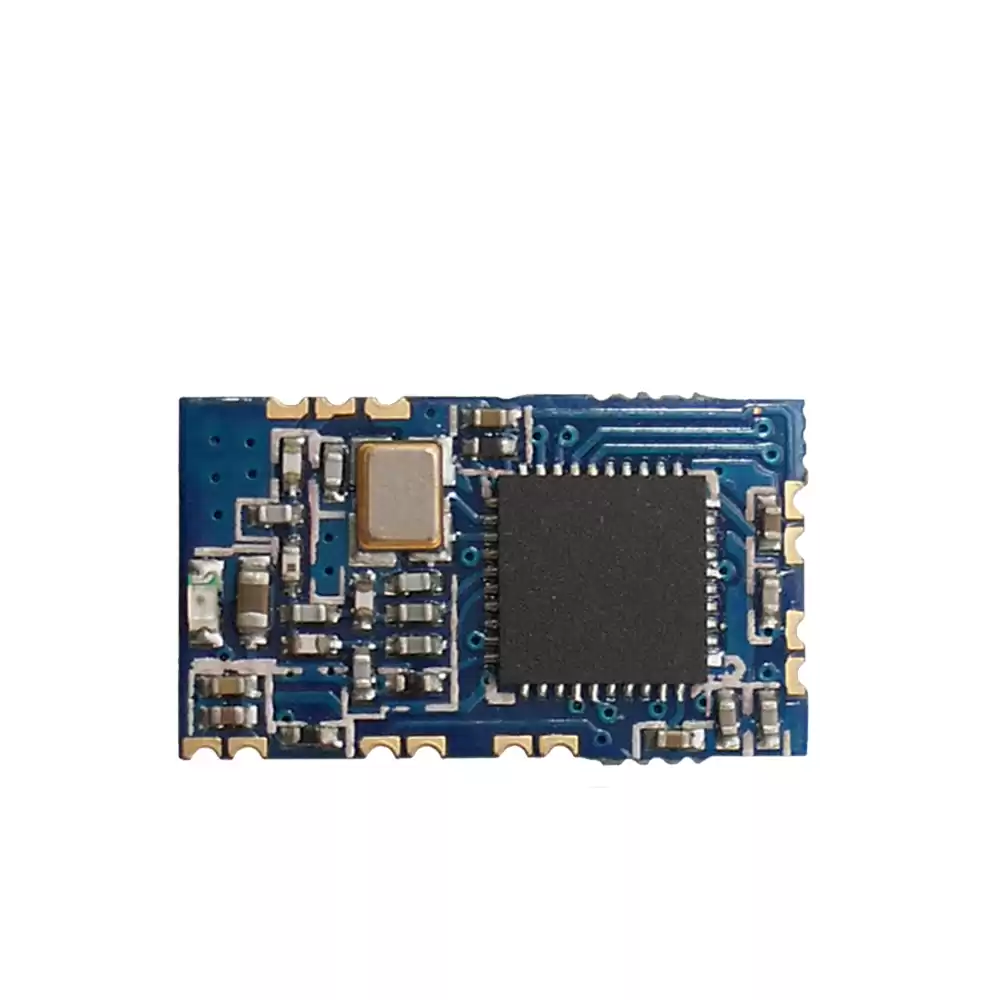

RF2541-PL2: модуль BLE 4.0 UART BLE с возможностью OTA
RF2541-PL2 — это модуль BLE, построенный на базе микросхемы CC2541 SOC от TI. Модуль RF2541-PL2 взаимодействует с другими устройствами через интерфейс UART, обладая всеми функциями BLE 4.0, он прост в использовании и обладает такими преимуществами, как низкое энергопотребление, большая дальность связи и высокая помехоустойчивость. Два модуля, реализующие функции ведущего и ведомого устройств: RF2541-PL2 (ведущий) и RF2541-PL2 (ведомый). Эти два модуля имеют одинаковую аппаратную часть, но разное программное обеспечение.
Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
Условия эксплуатации | |||||
Диапазон рабочего напряжения | 2.0 | 3.3 | 3.6 | В | Внутренний стабилизатор напряжения 3,3 В |
Диапазон рабочих температур | -40 | 85 | ℃ | ||
Текущее потребление | |||||
Ток RX | <9 | мА | |||
Ток TX | <15 | мА | |||
Ток в режиме ожидания | <1 | uA | |||
Параметры РЧ | |||||
Диапазон частот | 2379 | 2496 | МГц | ||
Скорость передачи данных | 250 | 2000 | Кбит/с | ГФСК | |
Максимальная мощность передачи | -20 | 0 | дБм | ||
Чувствительность приемника | -98 | дБм | @250Кбит/с | ||
Характеристики BLE-модуля RF2541-PL2
- Частотный диапазон: 2379–2496 МГц
- Чувствительность до -99 дБм при 250 кбит/с
- Скорость передачи данных: 250К, 500К, 1М, 2Мбит/с
- Модуляция GFSK
- Напряжение питания 2,0-3,6 В
- Низкий ток в спящем режиме <2мкА
- Интерфейс UART
- Режим «ведущий и ведомый»
- Выход RSSI, индикация обнаружения несущей
- Соответствует стандартам BQB и RoHS
- «Точка-точка», гибкий режим связи
Применение BLE-модуля RF2541-PL2
- Периферийное оборудование для мобильных телефонов
- Потребительское здравоохранение и медицинская помощь
- Устройства интерфейса пользователя (клавиатура, рука, пульт дистанционного управления)
- Системы малой мощности 2,4 ГГц
- Автоматизация жилых зданий

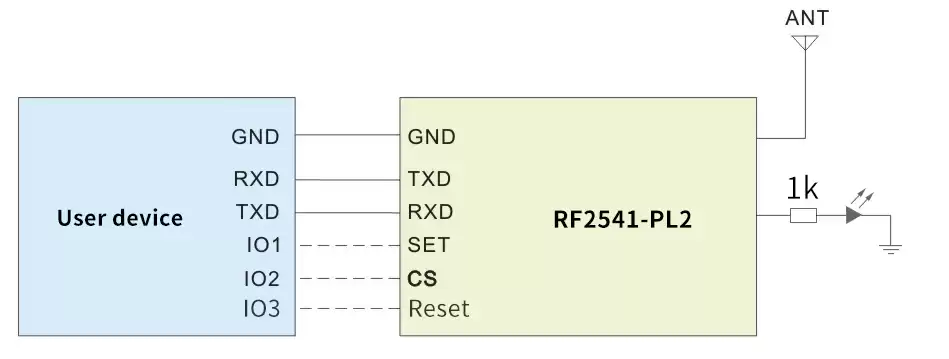

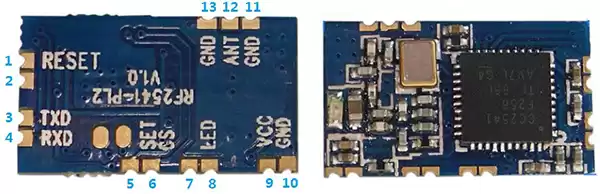

НОМЕР ПИН-КОДА | Имя пин-кода | Описание |
1 | ПЕРЕЗАГРУЗИТЬ | Сброс низкого уровня |
3 | TXD | Контакт Tx данных модуля (напряжение уровня макс. 3,3 В) |
4 | RXD | Данные модуля Rx-контакт (напряжение уровня макс. 3,3 В) |
5 | НАБОР | Включение режима конфигурации (высокий уровень для входа в режим конфигурации, низкий уровень для входа в режим связи) |
6 | CS | Управление спящим режимом, высокий уровень для перехода в спящий режим, низкий уровень для перехода в обычный режим связи. |
2,7 | NC | Вакантно |
8 | ВЕЛ | Индикация состояния связи: низкий уровень — отключено, высокий уровень — подключено |
9 | ВКЦ | Подключите VCC (2,0-3,6 В) |
10, 11, 13 | Земля | Подключено к земле |
12 | МУРАВЕЙ | Подключено к антенне |
