Пользователи могут использовать демонстрационную плату для настройки параметров радиочастотного модуля, таких как режим работы/частота/мощность передатчика/скорость передачи данных с помощью кнопок, а также для измерения расстояния беспроводной связи.
1) Режим Master: отправка 1 пакета в секунду и ожидание подтверждения.
2) Режим ведомого: оставайтесь в режиме Rx, ожидая данные от ведущего устройства, которые оно отправит обратно.
3) Подтвержденный сигнал после получения данных от ведущего устройства.
4) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал.
5) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx.
6) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания.
1) Кнопка [SET]

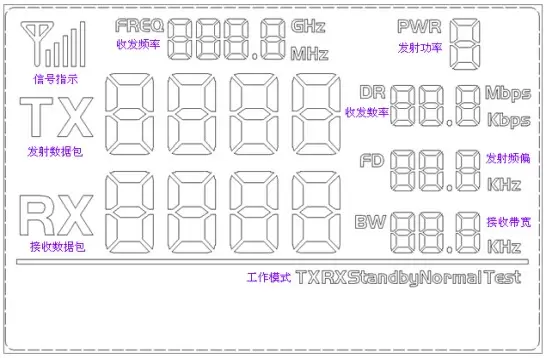

Если режим настройки не активен, нажмите кнопку [SET], чтобы войти в режим настройки. В режиме настройки нажмите кнопку [SET] для переключения между установленными параметрами: режим работы / частота / выходная мощность / скорость передачи данных / коэффициент расширения / полоса пропускания. Соответствующий значок на ЖК-дисплее будет мигать.
2) Кнопка [ВВЕРХ]
В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение значка вспышки.
Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки будут работать автоматически и останутся неизменными даже при выключении питания.
| Интерфейс | СПИ |
| Чип | nRf24L01+,SX126X,SX127X,SX128X,si4463,si4438,si4432,si4431,CC1101,другие |
| Частота | 150 МГц, 315 МГц, 433 МГц, 470 МГц, 490 МГц, 868 МГц, 915 МГц, 2,4 ГГц, другие |
| Модуляция | ASK,(G)FSK,LoRa |
| Выходная мощность | 1мВт,10мВт,100мВт,400мВт,500мВт,1Вт,1,6Вт,2Вт,3Вт,5Вт,30Вт |
С помощью клавиш пользователи могут устанавливать частоту, мощность, скорость приемопередатчика и другие параметры.
