RF1212: Демонстрационная плата для модуля радиопередатчика и приемника

Режим работы радиочастотного передатчика и приемника RF1212

1) Режим Master: отправка 1 пакета в секунду и ожидание подтверждения.

2) Режим ведомого устройства: оставайтесь в режиме приема, ожидая данных от ведущего устройства, которые оно отправит обратно.

3) Подтвержденный сигнал после получения данных от ведущего устройства.

4) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал.

5) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx.

6) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания.

Кнопочное управление радиопередатчиком и приемником RF1212

1) Кнопка [УСТАНОВИТЬ]

Нажмите кнопку [SET], чтобы войти в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки

нажмите кнопку [SET] для переключения между установленными параметрами: рабочий режим / частота / выходная мощность / скорость передачи данных / коэффициент распространения / полоса пропускания. Соответствующий ЖК-значок будет мигать, указывая.

2) Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение мигающего значка.

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки будут действовать автоматически и останутся неизменными даже при выключении питания.

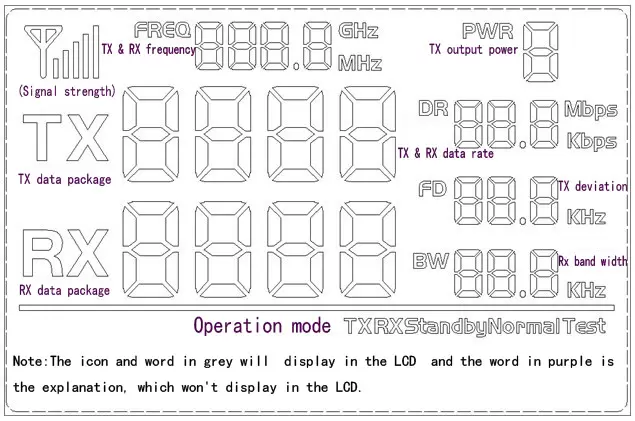

Полный сегмент ЖК-дисплея выглядит следующим образом :

Пользователи могут устанавливать параметры радиочастотного модуля, такие как частота/мощность передатчика/скорость передачи данных/режим работы с помощью кнопок, а также измерять расстояние беспроводной связи. Кроме того, все соединительные контакты модуля выведены на демонстрационную плату, пользователь может использовать осциллограф, мультиметр для контроля работы радиочастотного модуля, что очень полезно для программирования программного обеспечения.

Ø  Режим работы

В DEMO есть 5 рабочих режимов. Это: Master mode, Slave mode, Tx Test mode, Rx test mode, Standby mode, соответственно, они отображаются на ЖК-дисплее как: Tx normal / Rx normal / Tx Test / Rx test / Standby. При передаче одного пакета красный светодиод мигнет один раз, количество пакетов Tx увеличится; при получении одного пакета синий светодиод мигнет один раз, количество пакетов Rx увеличится.

1)  Режим Master: отправка 1 пакета в секунду и ожидание подтверждения;

2) Режим ведомого устройства: Оставайтесь в режиме приема, ожидая данных от ведущего устройства. После получения данных от ведущего устройства будет отправлен ответный сигнал подтверждения.

3) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал;

4) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx;

5) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания.

Ø  Кнопочное управление

1)  Кнопка [УСТАНОВИТЬ]

Нажмите кнопку [SET], чтобы войти в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки нажмите кнопку [SET], чтобы переключиться между установленными параметрами: частота / выходная мощность / скорость передачи данных / рабочий режим. Соответствующий значок на ЖК-дисплее будет мигать, указывая.

2)  Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение мигающего значка.

3)  Кнопка [Вниз]

В режиме настройки нажмите кнопку [Вниз], чтобы уменьшить значение мигающего значка.

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки сохраняются автоматически и остаются неизменными даже при выключении питания.
