RF4432F27: Комплексная демонстрационная плата для модулей радиочастотного передатчика и приемника

Режим работы радиочастотного передатчика и приемника RF4432F27

1) Мастер-режим: отправка 1 пакета в секунду и ожидание подтверждения.

2) Режим ведомого: оставайтесь в режиме Rx, чтобы дождаться данных от ведущего устройства, которые будут отправлены обратно.

3) Подтвержденный сигнал после получения данных от мастера.

4) Режим тестирования Tx: RF-модуль непрерывно передает сигнал.

5) Режим тестирования Rx: RF-модуль всегда находится в режиме Rx.

6) Режим ожидания: RF-модуль всегда находится в режиме ожидания.

Кнопочное управление радиочастотным передатчиком и приемником RF4432F27

1) Кнопка [SET]

Нажмите кнопку [SET] для входа в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки нажмите кнопку [SET] для переключения между установленными параметрами: рабочий режим/частота/выходная мощность/скорость передачи данных/коэффициент расширения/пропускная способность. Соответствующий ЗНАЧОК на ЖК-дисплее будет мигать.

2) Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение значка вспышки.

Примечание. Демо-плата имеет внутри флэш-память, все параметры настройки будут работать автоматически и оставаться неизменными даже при выключении питания.

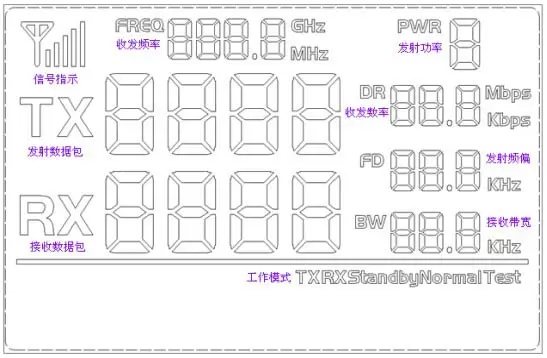

Полный сегмент ЖК-дисплея выглядит следующим образом:

Пользователи могут устанавливать частоту, мощность, скорость трансивера и другие параметры с помощью клавиш.
