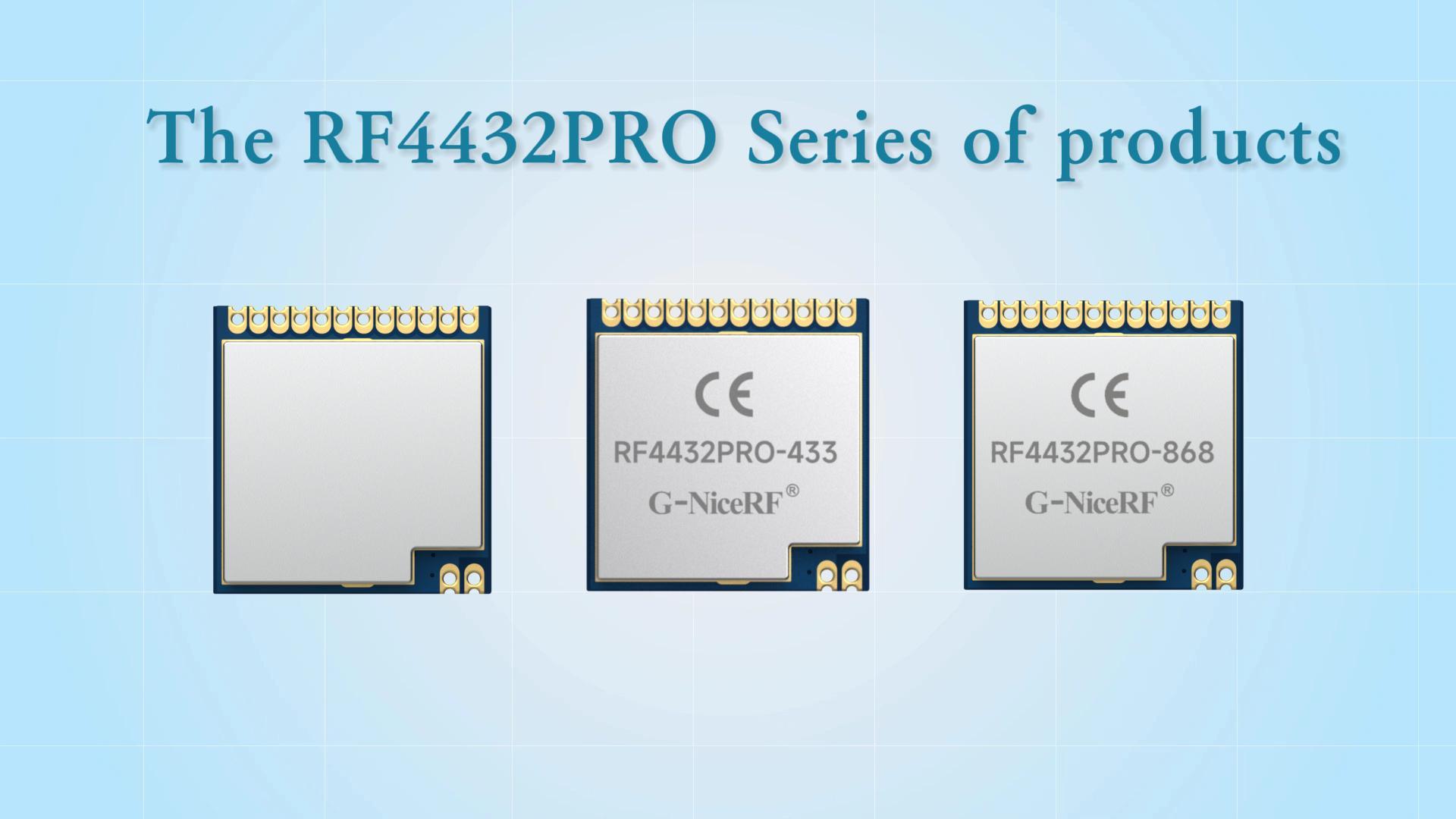

RF4432PRO имеет чрезвычайно низкую чувствительность приема (-121 дБм) в сочетании с лидирующей в отрасли выходной мощностью +20 дБм, что обеспечивает расширенный диапазон и улучшенную производительность канала связи.
Модуль радиопередатчика и приёмника 433 МГц RF4432PRO изготовлен и протестирован по бессвинцовой технологии, полностью соответствует стандартам RoHS и REACH. Кроме того, RF4432PRO также предлагает версии с сертификацией CE-RED, что позволяет удовлетворить различные требования заказчиков к продукции.

Связаться с нами

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Состояние эксплуатации
Диапазон рабочего напряжения	1.8	3.3	3.6	В
Температурное напряжение	-40		85	℃
Текущее потребление
ток RX		18.5		мА
Ток передачи		85		мА	@20dBm
ток сна		< 1		uA
Параметр RF
Диапазон частот	403	433	463	МГц	@433MHz
Скорость модуляции	0,123		256	Кбит/с	ФСК
Диапазон выходной мощности	1		20	дБм
Чувствительность приема		-121		дБм	@Скорость передачи данных=1,2 Кбит/с

Модуляция	(Г)ФСК
Чип	si4432
Частота	433 МГц
Выходная мощность	100 мВт
Сертификация	CE-RED
Интерфейс	СПИ

Характеристики модуля радиопередатчика и приемника RF4432PRO

Диапазон частот: 433 МГц (настраиваемый 240–930 МГц)
Чувствительность до -121 дБм
Максимальная выходная мощность: 20 дБм
Скорость передачи данных: 0,123–256 Кбит/с
Режим модуляции FSK, GFSK&OOK
Питание 1,8-3,6 В
Режим отключения со сверхнизким потреблением
Цифровой индикатор уровня принятого сигнала (RSSI)
Функция таймерного пробуждения
Автоматическое согласование антенн и управление двухсторонним переключателем
Настраиваемая структура пакета данных
Обнаружение преамбулы
64 байта регистра отправки и получения данных (FiFo)
Обнаружение низкого уровня мощности
Датчик температуры и 8-битные аналого-цифровые преобразователи
Диапазон рабочих температур: -40 ～ +85°C
Интегрированный регулятор напряжения
Скачкообразное изменение частоты
Функция сброса при включении
Встроенная функция регулировки кристалла
30 мА при +13 дБм (передача)

Применение радиочастотного передатчика и приемника RF4432PRO

дистанционное управление
Удаленное считывание показаний счетчиков
Домашняя охранная сигнализация
Запись персональных данных
Контроль игрушек
Промышленный контроль
Сенсорная сеть
Контроль давления в шинах
Мониторинг здоровья
Беспроводные периферийные устройства для ПК
Чтение и написание тегов
Дистанционное зондирование домашней автоматизации

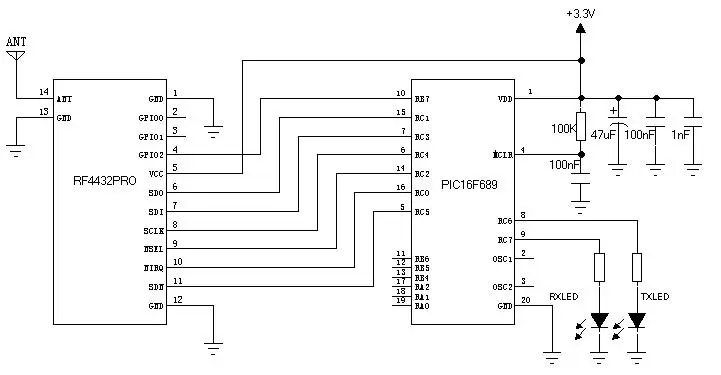

Схема применения сертифицированного CE-RED радиочастотного приемопередающего модуля RF4432PRO

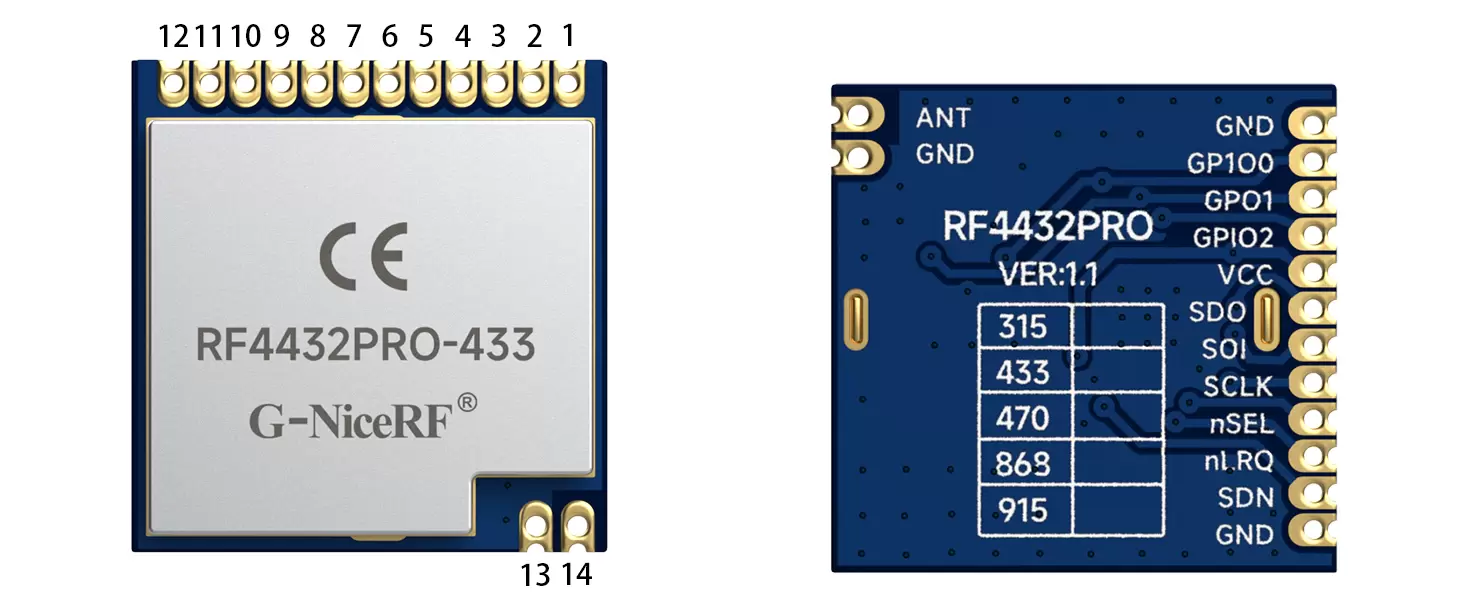

Определение контактов сертифицированного CE-RED модуля радиочастотного приемопередатчика RF4432PRO

НОМЕР ПИН-КОДА	Имя пин-кода	Описание
1	Земля	заземление
2	GPIO0	Управляющий штифт переключателя передатчика подключен внутри модуля.
3	GPIO1	Управляющий штифт переключателя передатчика подключен внутри модуля.
4	GPIO2	Подключитесь напрямую к выводу GPIO2 микросхемы.
5	ВКЦ	Положительный источник питания 3,3 В
6	СДО	Цифровой выход 0～VDD V, обеспечивает функцию последовательного обратного считывания во внутренний регистр управления.
7	СОИ	Последовательный вход данных. Цифровой вход 0～VDD В. Этот вывод представляет собой 4-проводную шину последовательной передачи данных.
8	СКЛК	Вход последовательной синхронизации. Цифровой вход 0～VDD В. Этот вывод обеспечивает функцию тактовой синхронизации 4-проводной последовательной передачи данных.
9	нСЕЛ	Входной контакт выбора последовательного интерфейса. Цифровой вход 0 ~ VDD В. Этот контакт обеспечивает функцию выбора/включения 4-проводной последовательной шины данных. Этот сигнал также используется для индикации пакетного режима чтения/записи.
10	nIRQ	Прерывание выхода
11	СДН	Вывод включения микросхемы. Цифровой вход 0～VDD V. SDN=0 во всех режимах, кроме режима выключения. При SDN=1 микросхема полностью выключается, и содержимое регистра теряется.
12	Земля	заземление
13	Земля	заземление
14	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом
