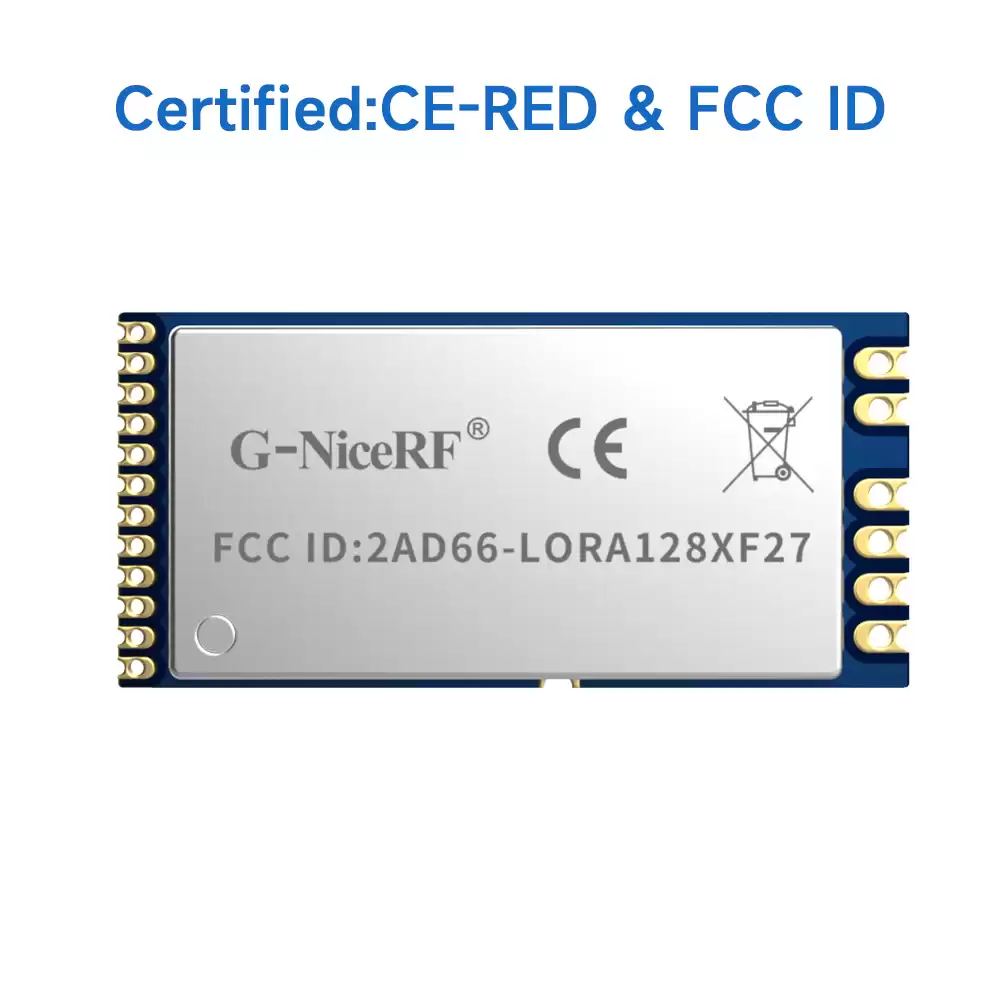

LoRa1281F27: модуль LoRa SX1281 мощностью 500 мВт с сертификатами CE-RED и FCC ID, 2,4 ГГц, с TCXO

LoRa1281F27: модуль LoRa SX1281 мощностью 500 мВт с сертификатами CE-RED и FCC ID, 2,4 ГГц, с TCXO

Модуль LoRa LoRa1281F27 получил сертификацию CE и FCC.
Идентификатор FCC можно проверить здесь: (FCC ID: 2AD66-LORA128XF27)
https://www.fcc.gov/oet/ea/fccid
LoRa1281F27 использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Эта серия модулей разработана на основе оригинального RF-чипа sx1281 от Semtech, а согласование схемы PA позволяет увеличить выходную мощность модуля до 500 мВт (+27 дБм).
Высокая проникающая способность диапазона 2,4 ГГц в сочетании с модуляцией LoRa обеспечивает модулю высокую чувствительность приёма и помехоустойчивость. Вся серия модулей широко используется в приложениях, требующих передачи сигнала на большие расстояния в диапазоне 2,4 ГГц.
LoRa1281F27 получил сертификацию CE-RED и FCC ID.

Связаться с нами

СКАЧАТЬ

★ Следующие параметры достигаются при подключении прибора с медной осью сопротивлением 50 Ом: @VCC=5 В.

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Состояние эксплуатации
Рабочее напряжение	2	5	5.5	В
Диапазон температур	-40		85	°С
Текущее потребление
Ток передачи		< 600		мА	@Vcc=5 В, 27 дБм
ток RX		< 17		мА	@Обычный кристалл
ток сна		<7		uA
Параметр RF
Диапазон частот	2400		2500	МГц
Скорость передачи данных	0,476		202	Кбит/с	@LoRa
	260		1300	Кбит/с	@FLRC
	125		2000	Кбит/с	@ФСК
Выходная мощность	1		27	дБм
Максимальная выходная мощность	26	26.5	27	дБм	@VCC=5В
Чувствительность приема		-132		дБм	LoRa@0.476kbps

Интерфейс	СПИ
Чип	SX1281
Частота	2,4 ГГц
Модуляция	Лора
Выходная мощность	500 мВт
Сертификация	Идентификатор FCC, CE-RED

Характеристики радиочастотного модуля 2,4 ГГц LoRa12801F27

Диапазон рабочих частот : 2400-2500 МГц
Максимальная выходная мощность : 500 мВт (27,0 дБм)
Чувствительность : - 132 дБм при LoRa
Скорость передачи данных : 0,476–202 Кбит/ с @LoRa
модуляция LoRa
Встроенный МШУ
Высокоточный кварцевый генератор ( 10ppm TCXO )
Пакетный режим связи (прием F i F o 256 байт)
Диапазон рабочего напряжения : 2,0–5,5 В
Диапазон рабочих температур : -40~+85 °C

Применение радиочастотного модуля 2,4 ГГц LoRa128F27

Беспроводной пульт дистанционного управления
Умный дом
Считыватель тегов
Управление игрушками
Контроль давления в шинах
Мониторинг здоровья

Схема применения беспроводного модуля LoRa 2,4 ГГц 500 мВт LoRa1281F27

Определение контактов беспроводного модуля LoRa 2,4 ГГц 500 мВт LoRa1281F27

Примечание: при напряжении питания 5 В высокий уровень всех входов/выходов составляет 3,3 В.

№ контакта	Имя пин-кода	Ввод/вывод	Стандартный уровень	Описание
1	ВКЦ	-	2,0-5,5 В	Подключен к положительному полюсу источника питания
Примечание: в модуле LoRa1280F27-TCXO контакт 2 — TCXOEN.
2	Земля	-		заземление
Примечание: в модуле LoRa1280F27-TCXO контакт 2 — TCXOEN.
2	TCXOEN	я	2,0-3,3 В	Включите TCXO: Подтяните TCXOEN перед тем, как управлять SX1280 для сброса; Задержка не менее 3 мс для ожидания завершения запуска TCXO; 3. Во время использования модуля 1280, TCXOEN всегда должен поддерживать высокий уровень; Выключите TCXO (если модуль должен перейти в режим сна): вызовите функцию SetSleep(), чтобы модуль перешел в режим сна; Задержка не менее 1 мс для ожидания завершения режима сна модуля; Подтяните TCXOEN, чтобы выключить TCXO;
3	NRESET	я	0-3,3 В	Вывод триггера сброса чипа, активный низкий уровень
4	ЗАНЯТЫЙ	О	0-3,3 В	Индикаторный штифт состояния (подробности см. в спецификации SX1280/1281)
5	ДИО1	О	0-3,3 В	Напрямую подключен к выводу микросхемы, настраиваемый ввод-вывод общего назначения (подробности см. в спецификации микросхемы SX1280/1281)
6	ДИО2	О	0-3,3 В	Напрямую подключен к выводу микросхемы, настраиваемый ввод-вывод общего назначения (подробности см. в спецификации микросхемы SX1280/1281)
7	ДИО3	О	0-3,3 В	Напрямую подключен к выводу микросхемы, настраиваемый ввод-вывод общего назначения (подробности см. в спецификации микросхемы SX1280/1281)
8	НСС	я	0-3,3 В	Вывод выбора микросхемы модуля
9	ССК	я	0-3,3 В	Входной контакт синхронизации SPI
10	МОСИ	я	0-3,3 В	Входной контакт данных SPI
11	МИСО	О	0-3,3 В	Выходной контакт данных SPI
12,15.16	Земля	-	-	Подключен к отрицательному полюсу
13	TXEN	я	0-3,3 В	Вывод управления передачей (высокий уровень при передаче, низкий уровень при приеме)
14	РКСЕН	я	0-3,3 В	Вывод управления приемом (высокий уровень при приеме, низкий уровень при передаче)
17	МУРАВЕЙ	-	-	Подключение к коаксиальной антенне сопротивлением 50 Ом
18	Земля	-	-	Подключен к отрицательному полюсу

Механические размеры беспроводного модуля LoRa 2,4 ГГц мощностью 500 мВт LoRa1281F27
