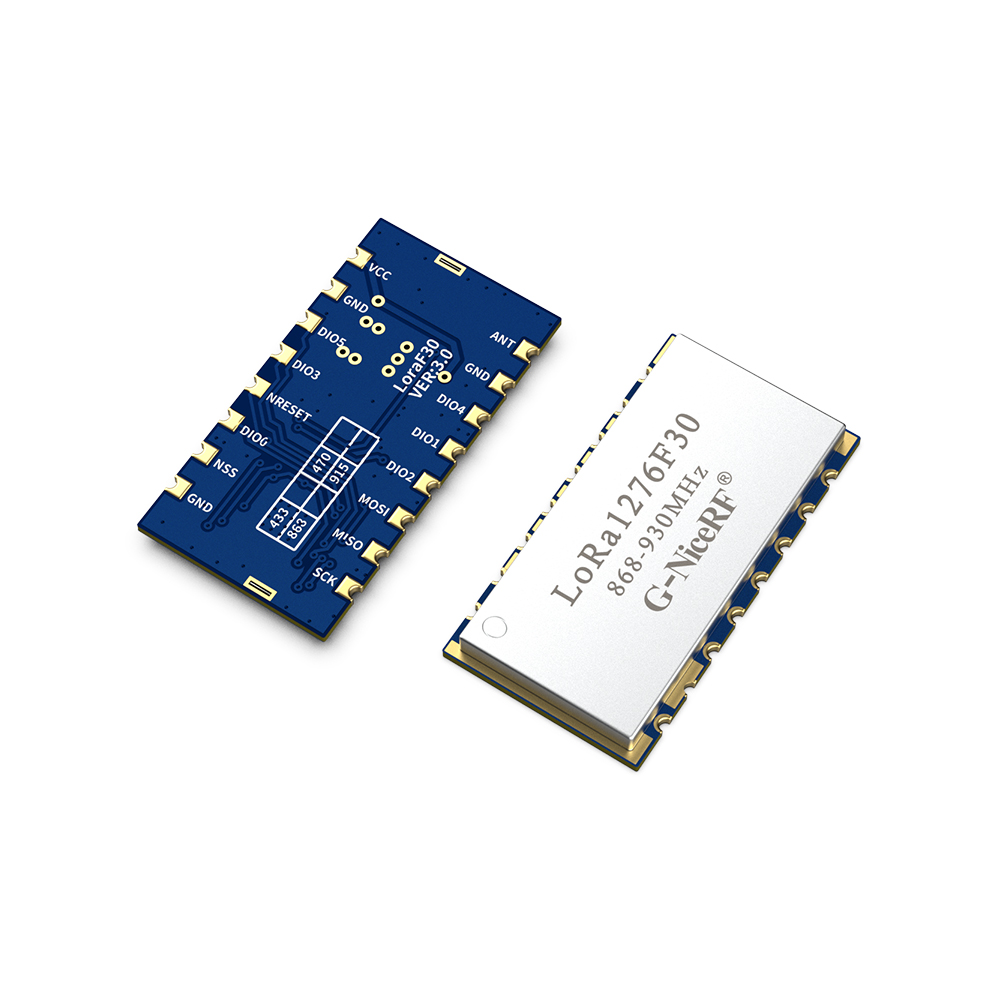

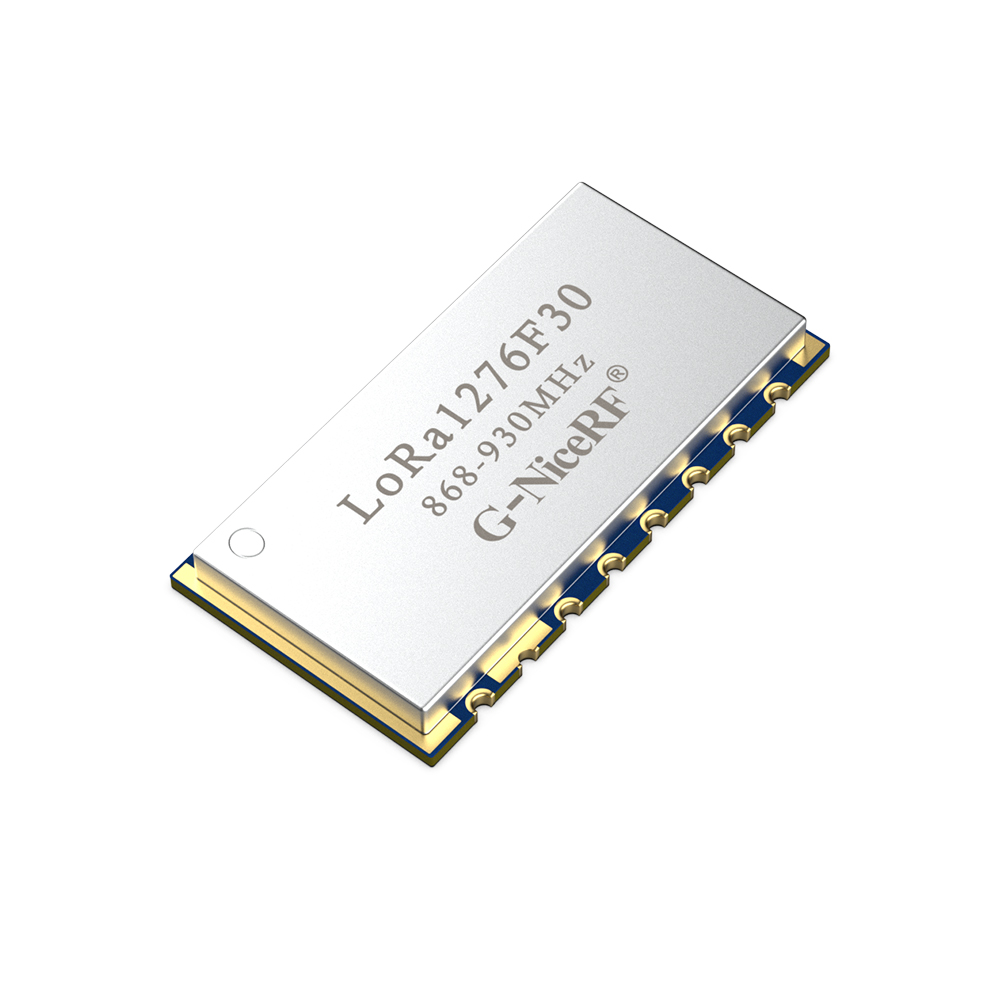

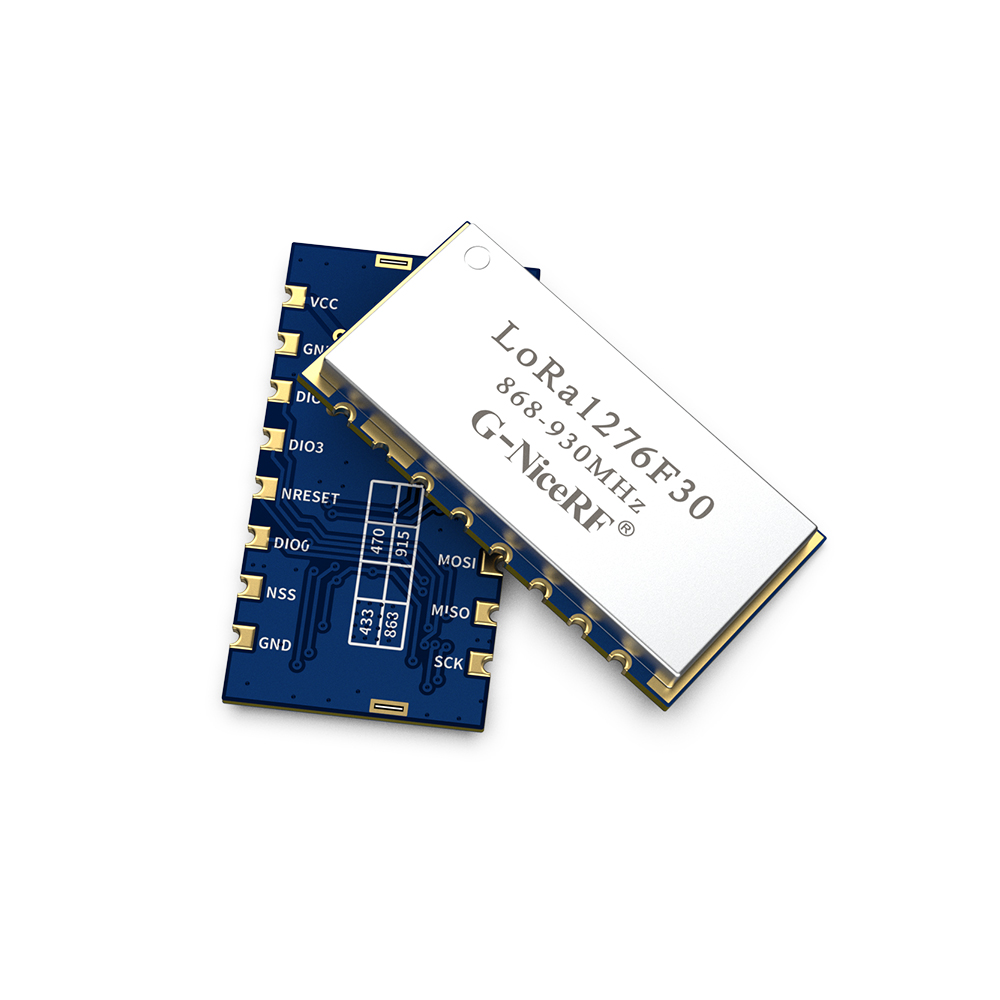

LoRa1276F30: модуль LoRa высокой мощности 868/915 МГц, 500 мВт
- LoRa1276F30 — это модуль LoRa высокой мощности мощностью 500 мВт, в который встроен чип радиочастотного приемопередатчика Semtech SX1276. Он использует метод скачкообразной перестройки частоты модуляции LoRa Spread Spectrum. Благодаря большому расстоянию и высокой чувствительности (-139 дБм) этот модуль работает лучше, чем модули FSK и GFSK. Мультисигналы не будут влиять друг на друга даже в условиях большого скопления людей; он обладает высокой защитой от помех.
- Модуль LoRa LoRa1276F30 строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и REACH.
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон рабочего напряжения | 3 | 5 | 6,5 | В | |
| Температурное напряжение | -40 | 85 | ℃ | ||
| Текущее потребление | |||||
| Ток приема | < 13 | мА | @5 В | ||
| ток передачи | 400 | 450 | мА | @27дБм@868 МГц | |
| Ток сна | < 10 | ЮА | |||
| РЧ параметр | |||||
| Диапазон частот | 848 | 868 | 888 | МГц | @868 МГц |
| 900 | 915 | 940 | МГц | @915 МГц | |
| Скорость передачи данных | 1.2 | 300 | Кбит/с | ФСК | |
| 0,018 | 17.353 | Кбит/с | Лора | ||
| Выходная мощность | 21 | 27 | дБм | ||
| Получение чувствительности | -122 | дБм | @FSK данные=1,2 Кбит/с Fdev=50 кГц | ||
| -139 | дБм | @LoRa BW=62,5 кГц SF = 12 CR=4/5 | |||
| Интерфейс | СПИ |
| Чип | SX1276 |
| Частота | 868 МГц, 915 МГц |
| Модуляция | Лора |
| Выходная мощность | 500мВт |
Особенности модуля LoRa LoRa1276F30
- Диапазон частот: 868/915 МГц
- Чувствительность до -139 дБм
- Максимальная выходная мощность: 27 дБм
- 13 мА в режиме приемника
- Ток сна <10 мкА
- Скорость передачи данных: @FSK, 1,2–300 кбит/с @LoRa, 0,018–37,5 кбит/с
- Режим модуляции LoRa, MSK, GFSK
- Динамический диапазон 127 дБ RSSI
- Пакетный механизм до 256 байт с FiFo и CRC
- Частота скачкообразной перестройки
- Диапазон рабочих температур:-40 ~ + 85 °C
- Встроенный датчик температуры и индикатор низкого заряда батареи.
- 3,0–6,5 В Источник питания
- Отличный блокирующий иммунитет
Применение модуля LoRa LoRa1276F30
- Пульт дистанционного управления
- Дистанционное считывание показаний счетчика
- Домашняя охранная сигнализация и удаленный вход без ключа
- Промышленный контроль
- Дистанционное зондирование домашней автоматизации
- Индивидуальные записи данных
- Управление игрушками
- Сенсорная сеть
- Контроль давления в шинах
- Мониторинг здоровья
- Беспроводная периферия ПК
- Чтение и запись тегов

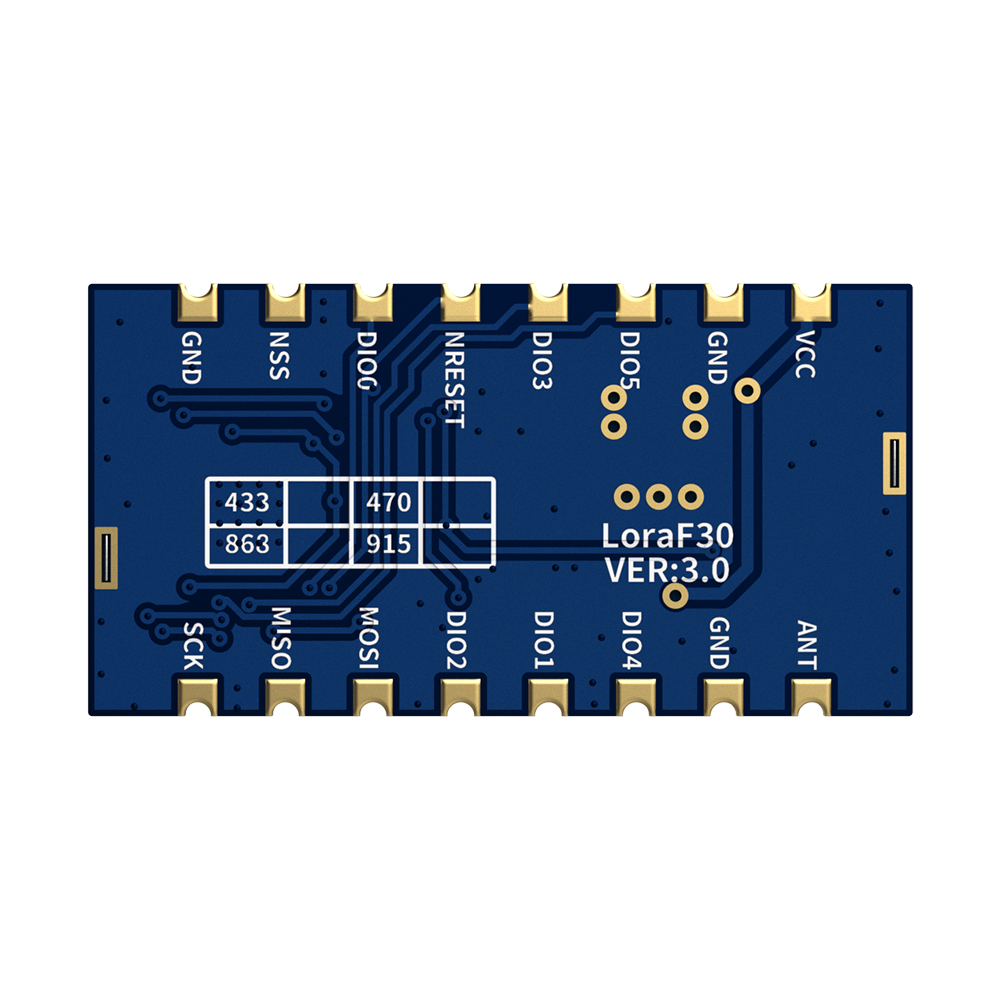

| № контакта. | Имя контакта | Описание |
| 1 | ВКК | Подключенный источник питания |
| 2 | Земля | Силовое заземление |
| 3 | ДИО5 | Цифровой ввод/вывод |
| 4 | ДОИ3 | Цифровой ввод/вывод |
| 5 | НРЕСЕТ | Сбросить вход |
| 6 | ДИО0 | Цифровой ввод/вывод |
| 7 | НСС | Включение SPI |
| 8 | Земля | Силовое заземление |
| 9 | ССК | Последовательные часы для интерфейса SPI |
| 10 | МИСО | Вывод SPI для данных SPI |
| 11 | МОСИ | Вход SPI для данных SPI |
| 12 | ДИО2 | Цифровой ввод/вывод |
| 13 | ДИО1 | Цифровой ввод/вывод |
| 14 | ДИО4 | Цифровой ввод/вывод |
| 15 | АНТ ЗЕМЛЯ | Антенное заземление |
| 16 | МУРАВЕЙ | Подключение с помощью коаксиальной антенны сопротивлением 50 Ом. |
