LoRa1268: беспроводной модуль SX1268 мощностью 160 мВт с защитой от электростатического разряда
- Беспроводной модуль LoRa1268 использует микросхему Semtech SX1268, обладающую сверхнизким током приёма и тока в спящем режиме, а также чувствительностью -148 дБм. Встроенный кварцевый генератор 64 кГц позволяет периодически пробуждать микроконтроллер при низком энергопотреблении. Антенный переключатель модуля интегрирован и управляется микросхемой, что экономит ресурсы внешнего микроконтроллера. Компактный размер и выходная мощность 22 дБм (160 мВт) обеспечивают значительные преимущества в приложениях Интернета вещей и системах с питанием от аккумуляторов.
- LoRa1268 соответствует нормам бессвинцового производства и тестирования и соответствует стандартам RoHS и Reach.
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Состояние эксплуатации | |||||
| Рабочее напряжение | 1.8 | 3.3 | 3.7 | В | |
| Диапазон температур | -40 | 25 | 85 | ℃ | |
| Текущее потребление | |||||
| ток RX | < 5 | мА | @ кварцевый генератор | ||
| Ток передачи | < 110 | мА | @433MHz @490MHz | ||
| ток сна | 1.9 | uA | Режим ВЫКЛ (режим SLEEP с холодным стартом) Все блоки выключены | ||
| 2.3 | uA | Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена | |||
| 2.9 | uA | Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена + RC64k | |||
| 0,56 | мА | Режим STDBY_RC ， RC13M, XOSC ВЫКЛ. | |||
| 2.35 | мА | Режим STDBY_XOSC ， XOSC ВКЛ. | |||
| Параметр RF | |||||
| Диапазон частот | 400 | 433 | 450 | МГц | @433MHz |
| 470 | 489,92 | 510 | МГц | @470MHz | |
| Выходная мощность | -15 | 22 | дБм | ||
| Чувствительность приема | -133 | дБм | @LoRa BW=125KHz_SF = 10_CR=4/5 | ||
| Интерфейс | СПИ |
| Чип | SX1268 |
| Частота | 433 МГц, 470 МГц |
| Модуляция | Лора |
| Выходная мощность | 160 мВт |
Особенности беспроводного модуля SX1268 LoRa1268
- Диапазон частот: 433/490 МГц (настраиваемый 150–520 МГц)
- Чувствительность: -148 дБм @LoRa
- Максимальная выходная мощность: 22 дБм (160 мВт)
- Высокоточный кварцевый генератор промышленного класса
- Лора,(Г)ФСК
- 256 байт FiFo
- Скорость передачи данных: 0,6–300 Кбит/с @FSK 0,018–62,5 Кбит/с @LoRa
Применение беспроводного модуля SX1268 LoRa1268
- Снятие показаний промышленных счетчиков
- Управление датчиками парковки
- Промышленная автоматизация
- Сельскохозяйственный датчик
- Умный город
- Пульт дистанционного управления
- Уличные фонари
- Управление логистикой
- Датчик окружающей среды
- Товары для здоровья
- Продукты безопасности
- Управление складом

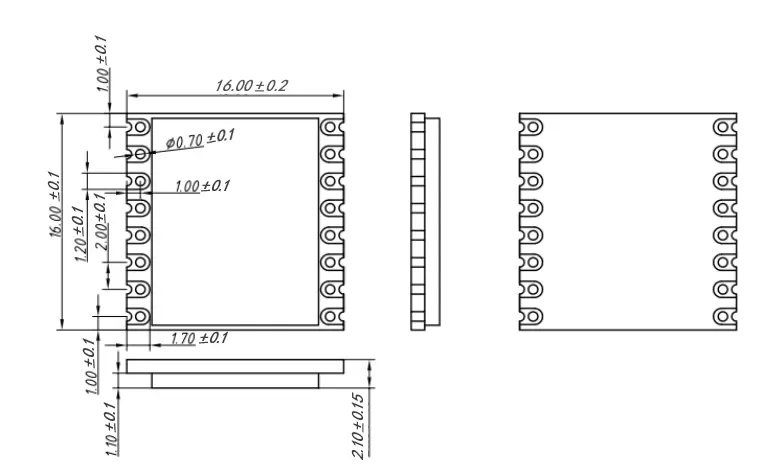

| НОМЕР ПИН-КОДА | Имя пин-кода | Описание |
| 1 | Земля | заземление питания |
| 2 | МИСО | Вывод SPI для данных SPI |
| 3 | МОСИ | Вход SPI для данных SPI |
| 4 | ССК | Последовательный тактовый сигнал для интерфейса SPI |
| 5 | НСС | включить SPI |
| 6 | NRESET | Сброс ввода |
| 7, 12, 14 | NC | Пустой |
| 8 | Земля | заземление питания |
| 9 | МУРАВЕЙ | Подключение к коаксиальной антенне сопротивлением 50 Ом |
| 10 | Земля | заземление питания |
| 11 | ДИО3 | Цифровой ввод/вывод |
| 13 | ВКЦ | Подключенный источник питания (по умолчанию 3,3 В) |
| 15 | ДИО1 | Цифровой ввод/вывод |
| 16 | ЗАНЯТЫЙ | Используется для индикации состояния, подробности см. в техническом описании. |
