LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда
LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда

LoRa1276-C1-915: сертифицированный FCC ID модуль LoRa SX1276 915 МГц с защитой от электростатического разряда

  • Модуль LoRa LoRa1276-C1-915 получил сертификацию FCC ID,
  • Идентификатор FCC можно проверить здесь: (FCC ID: 2AD66-1276C1)
  • https://www.fcc.gov/oet/ea/fccid
  • LoRa1276-C1 использует чип приёмопередатчика Semtech RF SX1276, использующий технологию скачкообразной перестройки частоты с модуляцией LoRa Spread Spectrum. Дальность связи и чувствительность приёмника значительно выше, чем у существующих FSK и GFSK модуляций. Многосигнальные сигналы не будут мешать друг другу даже в условиях большого количества частот.
  • LoRa1276-C1-915 имеет сертификацию IC ID.
  • Идентификатор IC: 21278-1276C1
Связаться с нами
СКАЧАТЬ
Параметр Мин. Тип.  Макс. Единица Состояние
Состояние эксплуатации
Рабочее напряжение  1.8 3.3 3.7 В
Диапазон температур -40   85 °С
Текущее потребление
ток RX   10.8   мА
Ток передачи   120   мА @20dBm
ток сна   1   uA
Параметр RF

Диапазон частот

 900 915 940 МГц @915MHz
Скорость передачи данных 1.2   300 Кбит/с ФСК
0,018   37,5 Кбит/с Лора
Выходная мощность -1   20 дБм
Чувствительность приема   -123   дБм @FSK data=1,2 кбит/с, Fdev=10 кГц
  -139   дБм @LoRa BW=125KHz_SF = 12_CR=4/5
Интерфейс СПИ
Чип SX1276
Частота 915 МГц
Модуляция Лора
Выходная мощность 100 мВт
Сертификация Идентификатор FCC, идентификатор IC

Характеристики модуля LoRa SX1276 LoRa1276-C1

  • Диапазон частот: 915 МГц (настраиваемый 137–1020 МГц)
  • Чувствительность: -139 дБм @Lora
  • Максимальная выходная мощность: 20 дБм
  • Низкий ток приема: 10,8 мА
  • Ток в спящем режиме < 1,5 мкА
  • Скорость передачи данных: @FSK, 1,2–300 Кбит/с
  • @Lora, 0,018-37,5 Кбит/с
  • Превосходный блокирующий иммунитет
  • Режим модуляции Lora、FSK、GFSK
  • Встроенная защита от электростатического разряда
  • Динамический диапазон RSSI 127 дБ
  • Пакетный движок до 256 байт с FiFo и CRC
  • Встроенный датчик температуры
  • Диапазон рабочих температур: -40 ~ +85 °C

Применение модуля LoRa SX1276 LoRa1276-C1

  • Удаленное считывание показаний счетчиков
  • Промышленный контроль
  • Дистанционное зондирование домашней автоматизации
  • Контроль игрушек
  • Сенсорная сеть
  • Контроль давления в шинах
  • Беспроводные периферийные устройства для ПК
  • Мониторинг здоровья

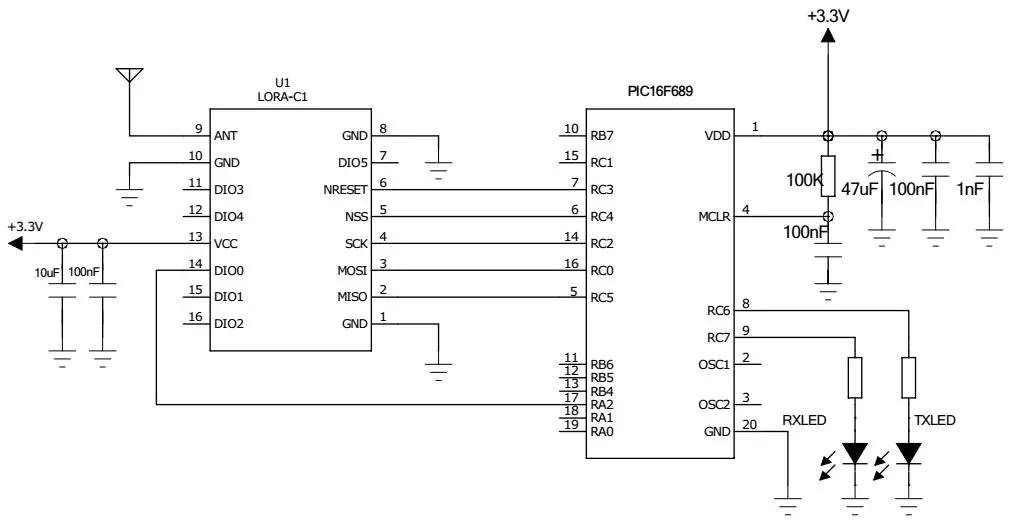

Схема применения модуля LoRa SX1276 915 МГц LoRa1276-C1-915

Типовая схема применения модуля LoRa SX1276 LoRa1276-C1

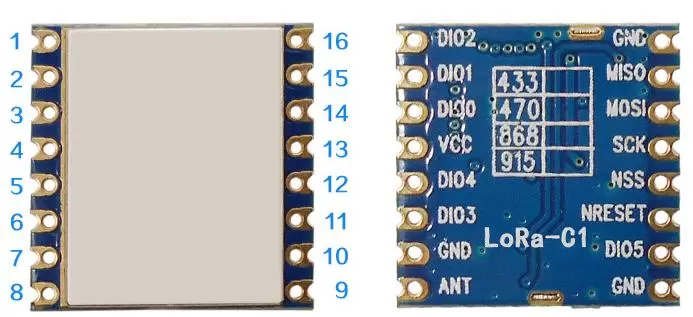

Определение контактов модуля LoRa SX1276 915 МГц LoRa1276-C1-915

НОМЕР ПИН-КОДАИмя пин-кодаОписание
1Землязаземление питания
2МИСОВывод SPI для данных SPI
3МОСИВход SPI для данных SPI
4ССКПоследовательный тактовый сигнал для интерфейса SPI
5НССвключить SPI
6NRESETСброс ввода
7ДИО5Цифровой ввод/вывод, настраиваемый
8Землязаземление питания
9МУРАВЕЙПодключение к коаксиальной антенне сопротивлением 50 Ом
10Землязаземление питания
11ДИО3Цифровой ввод/вывод, настраиваемый
12ДИО4Цифровой ввод/вывод, настраиваемый
13ВКЦПодключенный источник питания (по умолчанию 3,3 В)
14DIO0Цифровой ввод/вывод, настраиваемый
15ДИО1Цифровой ввод/вывод, настраиваемый
16ДИО2Цифровой ввод/вывод, настраиваемый

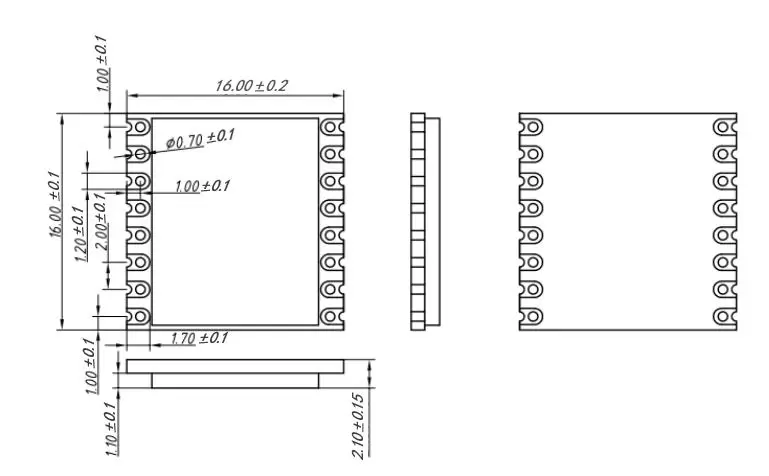

Механические размеры модуля LoRa SX1276 915 МГц LoRa1276-C1-915
