LoRa1276-915: сертифицированный FCC ID внешний модуль LoRa 915 МГц SX1276

Модуль LoRa LoRa1276 включает в себя чип радиочастотного приемопередатчика Semtech SX1276, который использует метод скачкообразной перестройки частоты модуляции LoRa Spread Spectrum. Его дальность связи и чувствительность приема намного лучше, чем у нынешних модуляций FSK и GFSK. Мультисигналы не будут влиять друг на друга даже в условиях большого скопления людей; он обладает высокой защитой от помех. Этот модульный антенный переключатель интегрирован и управляется чипом. Его компактный размер сочетается с выходной мощностью 100 МВт. Его можно широко использовать в беспроводных счетчиках, удаленном промышленном управлении и других отраслях.
LoRa1276 соответствует требованиям бессвинцового производства и испытаний, а также стандартам RoHS и REACH.
LoRa1276-915 получил сертификат FCC ID.

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Условия эксплуатации
Рабочее напряжение	1,8	3.3	3.7	В
Диапазон температур	-40		85	℃
Текущее потребление
Ток приема		10,8		мА
ток передачи		120		мА	@20 дБм
Ток сна		1		ЮА
РЧ параметр
Диапазон частот	900	915	940	МГц	@915 МГц
Скорость передачи данных	1.2		300	Кбит/с	ФСК
Скорость передачи данных	0,018		37,5	Кбит/с	Лора
Выходная мощность	-1		20	дБм
Получение чувствительности		-123		дБм	@FSK данные=1,2кбит/с, Fdev=10кГц
Получение чувствительности		-139		дБм	@Лора BW=125KHz_SF = 12_CR=4/5

Особенности SX1276 LORA MODULE LORA1276

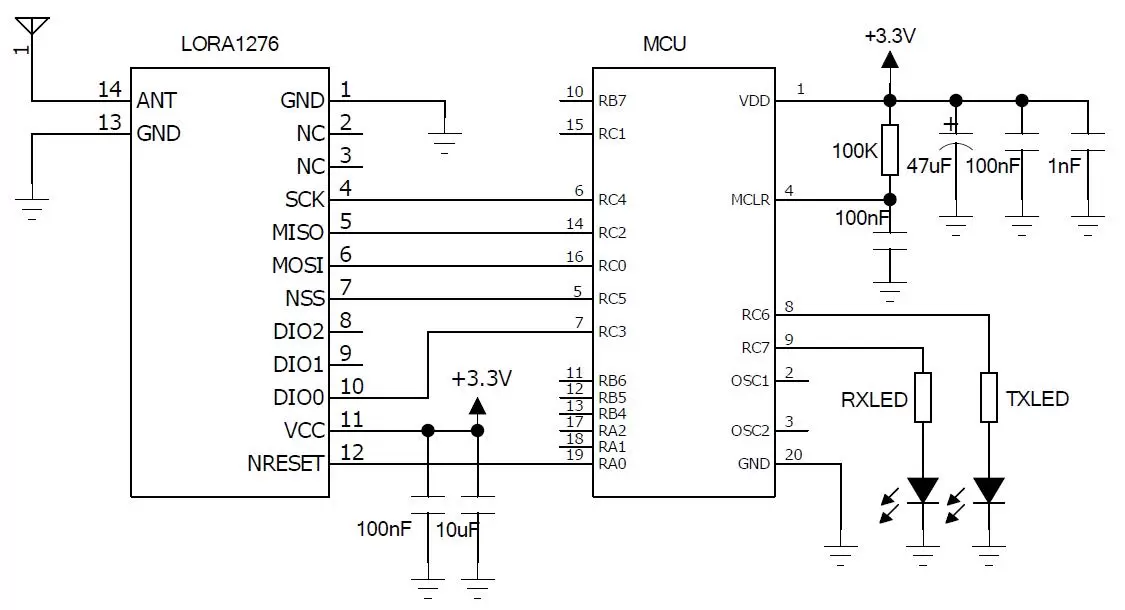

Типичная схема применения

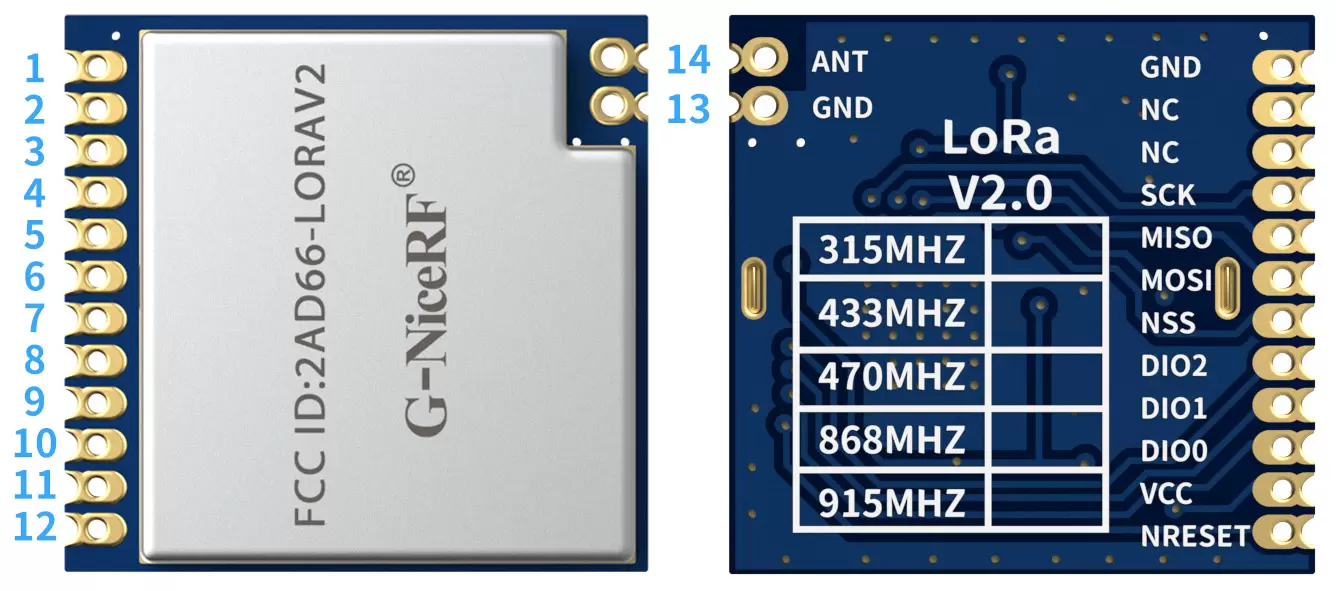

Определение вывода

Булавка №.	Название вывода	Описание
1	Гнездо	силовая земля
2	Северо -запад	Пустой
3	Северо -запад	Пустой
4	SCK	Серийные часы для интерфейса SPI
5	Мисо	Вывод SPI для данных SPI
6	Моси	Вход SPI для данных SPI
7	NSS	SPI включает
8	Dio2	Цифровой ввод -вывод, настраиваемый
9	Dio1	Цифровой ввод -вывод, настраиваемый
10	Dio0	Цифровой ввод -вывод, настраиваемый
11	Венчурной	Подключенный источник питания (по умолчанию 3.3V)
12	Nreset	Сбросить вход
13	Гнездо	силовая земля
14	МУРАВЕЙ	Связаться с коаксиальной антенной 50 Ом

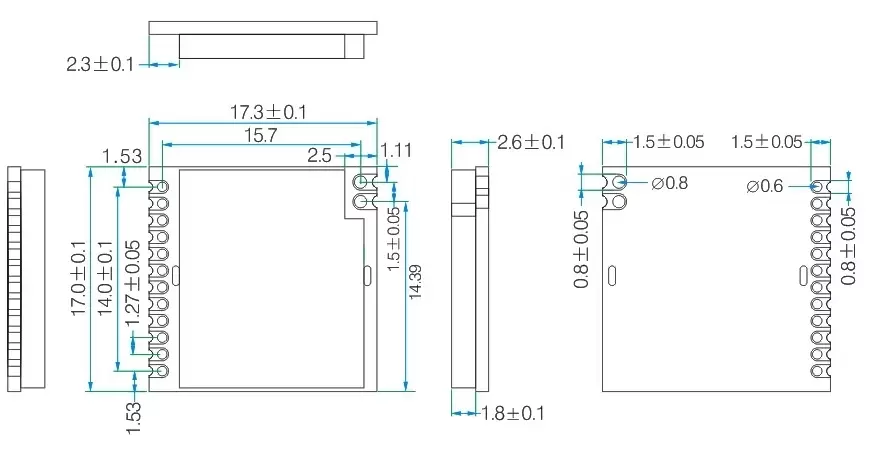

Механические размеры
