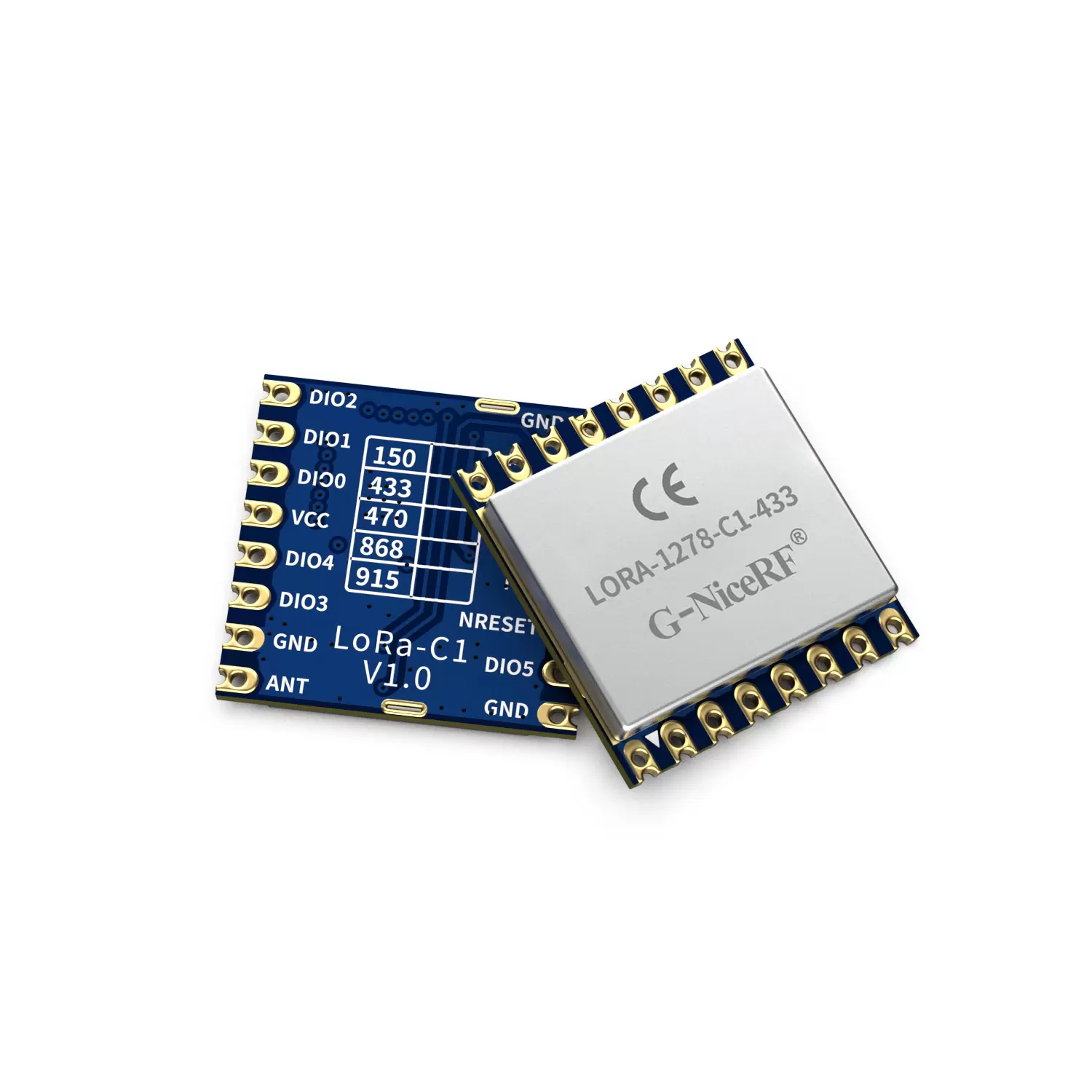

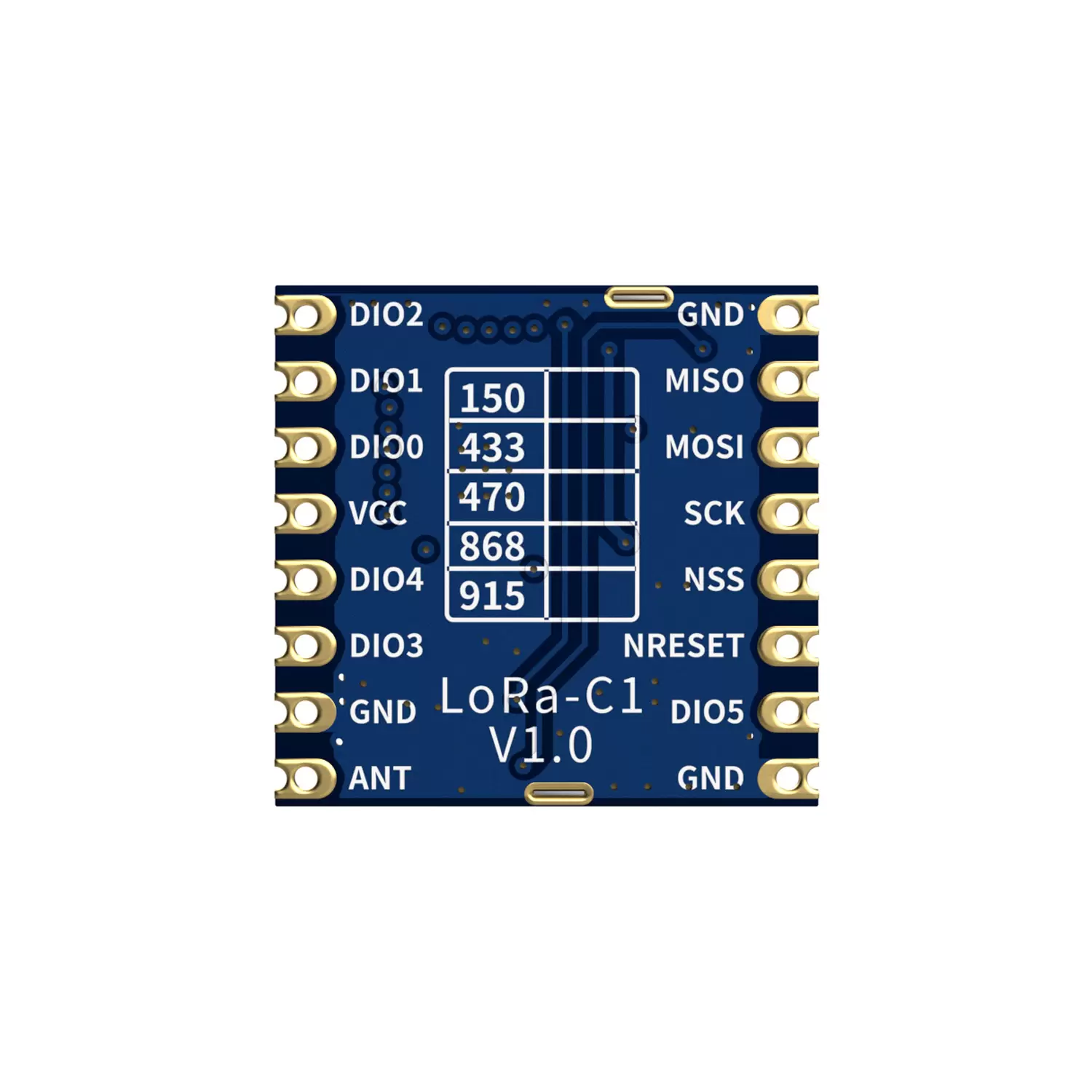

LoRa1278-C1: модуль LoRa SX1278 433/470 МГц с интерфейсом SPI и защитой от электростатического разряда

LoRa1278-C1: модуль LoRa SX1278 433/470 МГц с интерфейсом SPI и защитой от электростатического разряда

Модуль LoRa LoRa1278-C1 использует чип приёмопередатчика Semtech RF SX1278, использующий технологию скачкообразной перестройки частоты с модуляцией LoRa Spread Spectrum. Дальность связи и чувствительность приёмника значительно выше, чем у существующих FSK и GFSK модуляций. Многосигнальные сигналы не будут влиять друг на друга даже в условиях высокой частоты. Модуль обладает высокой помехоустойчивостью. Антенный переключатель интегрирован и управляется чипом. Благодаря компактному размеру и выходной мощности 100 мВт, он может широко использоваться для беспроводного считывания показаний счётчиков, дистанционного управления промышленными процессами и других отраслей.
LoRa1278-C1 использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
LoRa1276-C1 и LoRa1276-C1-868 получили сертификацию CE, а LoRa1276-C1-915 получил идентификаторы FCC и IC.

Связаться с нами

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Состояние эксплуатации
Рабочее напряжение	1.8	3.3	3.7	В
Диапазон температур	-40		85	°С
Текущее потребление
ток RX		10.8		мА
Ток передачи		120		мА	@20dBm
ток сна		1		uA
Параметр RF
Диапазон частот	403	433	463	МГц	@433MHz
Диапазон частот	470	489,92	510	МГц	@470MHz
Скорость передачи данных	1.2		300	Кбит/с	ФСК
Скорость передачи данных	0,018		37,5	Кбит/с	Лора
Выходная мощность	-1		20	дБм
Чувствительность приема		-123		дБм	@FSK data=1,2 кбит/с, Fdev=10 кГц
Чувствительность приема		-139		дБм	@LoRa BW=125KHz_SF = 12_CR=4/5

Интерфейс	СПИ
Чип	SX1278
Частота	433 МГц, 470 МГц
Модуляция	Лора
Выходная мощность	100 мВт

Характеристики модуля LoRa SX1278 LoRa1278-C1

Диапазон частот: 433/490 МГц (настраиваемый 137–525 МГц)
Чувствительность до: -139 дБм @Lora
Максимальная выходная мощность: 20 дБм
Низкий ток приема: 10,3 мА
Ток в спящем режиме < 1,5 мкА
Скорость передачи данных: @FSK, 1,2–300 Кбит/с
@Lora, 0,018-37,5 Кбит/с
Превосходный блокирующий иммунитет
Режим модуляции Lora、FSK、GFSK
Встроенная защита от электростатического разряда
Динамический диапазон RSSI 127 дБ
Пакетный движок до 256 байт с FiFo и CRC
Встроенный датчик температуры и индикатор низкого заряда батареи
Диапазон рабочих температур: -40 ~ +85 °C

Применение модуля LoRa SX1278 LoRa1278-C1

Удаленное считывание показаний счетчиков
Промышленный контроль
Дистанционное зондирование домашней автоматизации
Контроль игрушек
Сенсорная сеть
Контроль давления в шинах
Беспроводные периферийные устройства для ПК
Мониторинг здоровья

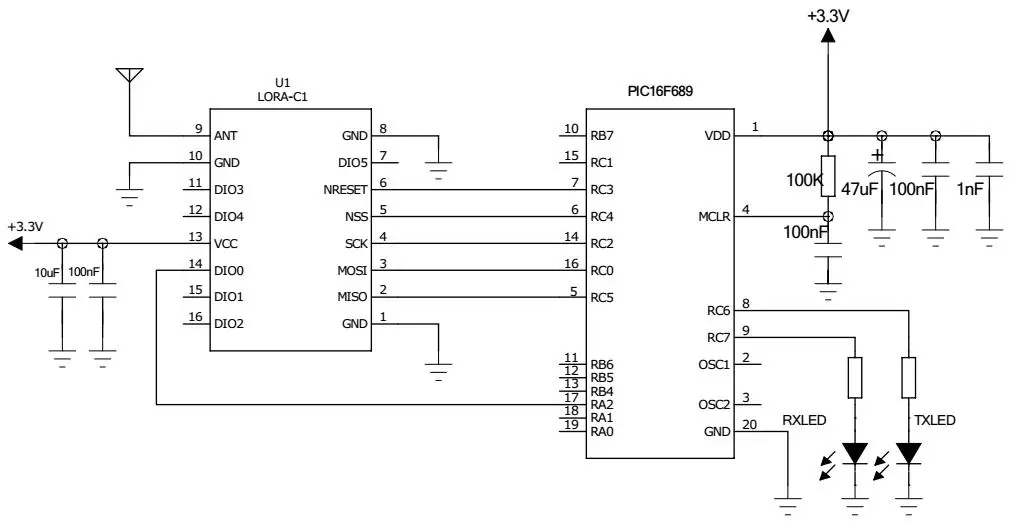

Схема применения беспроводного модуля LoRa 433/470 МГц LoRa1278-C1

Типовая схема применения модуля LoRa SX1278 LoRa1278-C1

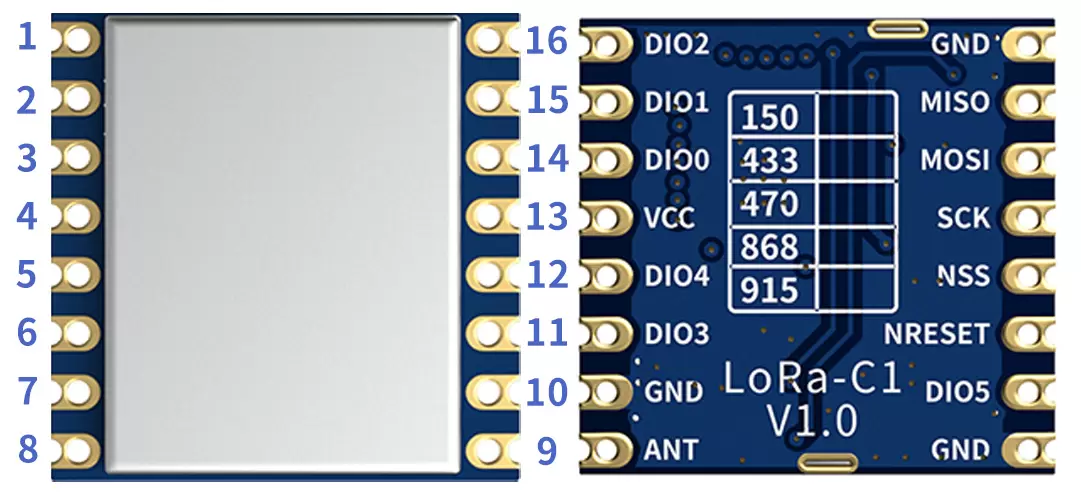

Определение контактов беспроводного модуля LoRa 433/470 МГц LoRa1278-C1

НОМЕР ПИН-КОДА	Имя пин-кода	Описание
1	Земля	заземление питания
2	МИСО	Вывод SPI для данных SPI
3	МОСИ	Вход SPI для данных SPI
4	ССК	Последовательный тактовый сигнал для интерфейса SPI
5	НСС	включить SPI
6	NRESET	Сброс ввода
7	ДИО5	Цифровой ввод/вывод, настраиваемый
8	Земля	заземление питания
9	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом
10	Земля	заземление питания
11	ДИО3	Цифровой ввод/вывод, настраиваемый
12	ДИО4	Цифровой ввод/вывод, настраиваемый
13	ВКЦ	Подключенный источник питания (по умолчанию 3,3 В)
14	DIO0	Цифровой ввод/вывод, настраиваемый
15	ДИО1	Цифровой ввод/вывод, настраиваемый
16	ДИО2	Цифровой ввод/вывод, настраиваемый

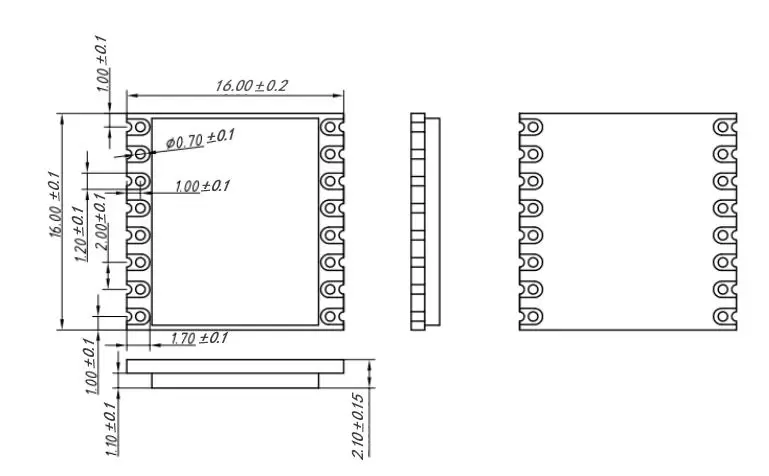

Механические размеры беспроводного модуля LoRa 433/470 МГц LoRa1278-C1

Механические размеры модуля LoRa SX1278 LoRa1278-C1
