Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD
Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD

Lora1278: 433/490 МГц беспроводной модуль Lora с защитой ESD

  • LORA1278 интегрирует Semtech RF -приемопередатчик чип SX1278, который принимает методику частоты частоты спектра спреда LORA. Его расстояние связи и получение чувствительности намного лучше, чем текущая модуляция FSK и GFSK. Мульти-сигнал не повлияет друг на друга даже в частотной среде толпы; Это поставляется с сильной противоположностью. Этот переключатель антенны беспроводного модуля интегрируется и контролируется чипом. Его компактный размер соответствует выходной мощности 100 МВт. Его можно широко использоваться в чтении беспроводного счетчика, удаленном промышленном контроле и других отраслях.
  • LORA1278 соблюдает безвингическое ремесло в производстве и тестировании и соответствует стандартам ROHS и достижению.
Параметр Мин Тип  Максимум Единица Состояние
Условие работы
Рабочее напряжение 1.8 3.3 3.7 V.
Температурная диапазон -40   85
Текущее потребление
RX ток   10.8   магистр
TX ток   120   магистр @20 дБм
Ток сна   1   UA
Параметр RF

Частотный диапазон

403 433 463 МГц @433 МГц
470 490 510 МГц @490 МГц
Скорость передачи данных 1.2   300 Кбитч FSK
0,018   37.5 Кбитч Лора
Выходная мощность -1   20 DBM
Получение чувствительности   -123   DBM @FSK DATA = 1,2KBPS, FDEV = 10 кГц
  -139   DBM @Lora bw = 125 кГц_SF = 12_cr = 4/5
Интерфейс SPI
Чип SX1278
Частота 433 МГц, 470 МГц
Модуляция Лора
Выходная мощность 100 МВт

Особенности беспроводного модуля SX1278 LORA1278

  • Диапазон частоты: 433/490 МГц (настраиваемый 137-520 МГц)
  • Чувствительность до -139dbm @lora
  • Максимальная выходная мощность: 20 дБм
  • Низкий приемный ток: 3 мА
  • Ток сна <1,5UA
  • Скорость передачи данных:@FSK, 1,2-300 кбит / с
  • @Lora, 0,018-37,5 кбит / с
  • LORA 、 FSK 、 Режим модуляции GFSK
  • Встроенная защита ESD
  • 127DB Dynamic Rangerssi
  • 256 байтов FIFO & CRC
  • Функция частотного прыжка
  • Встроенный датчик температуры и индикатор с низким батареей
  • Рабочая температура диапазон: -40 ~ +85 ° C

Приложения SX1278 Беспроводного модуля LORA1278

  • Чтение удаленного счетчика
  • Промышленный контроль
  • Домашнее автоматизация дистанционное зондирование
  • Игрушки контроля
  • Сенсорная сеть
  • Мониторинг давления в шинах
  • Мониторинг здоровья
  • Беспроводные ПК Периферийные устройства

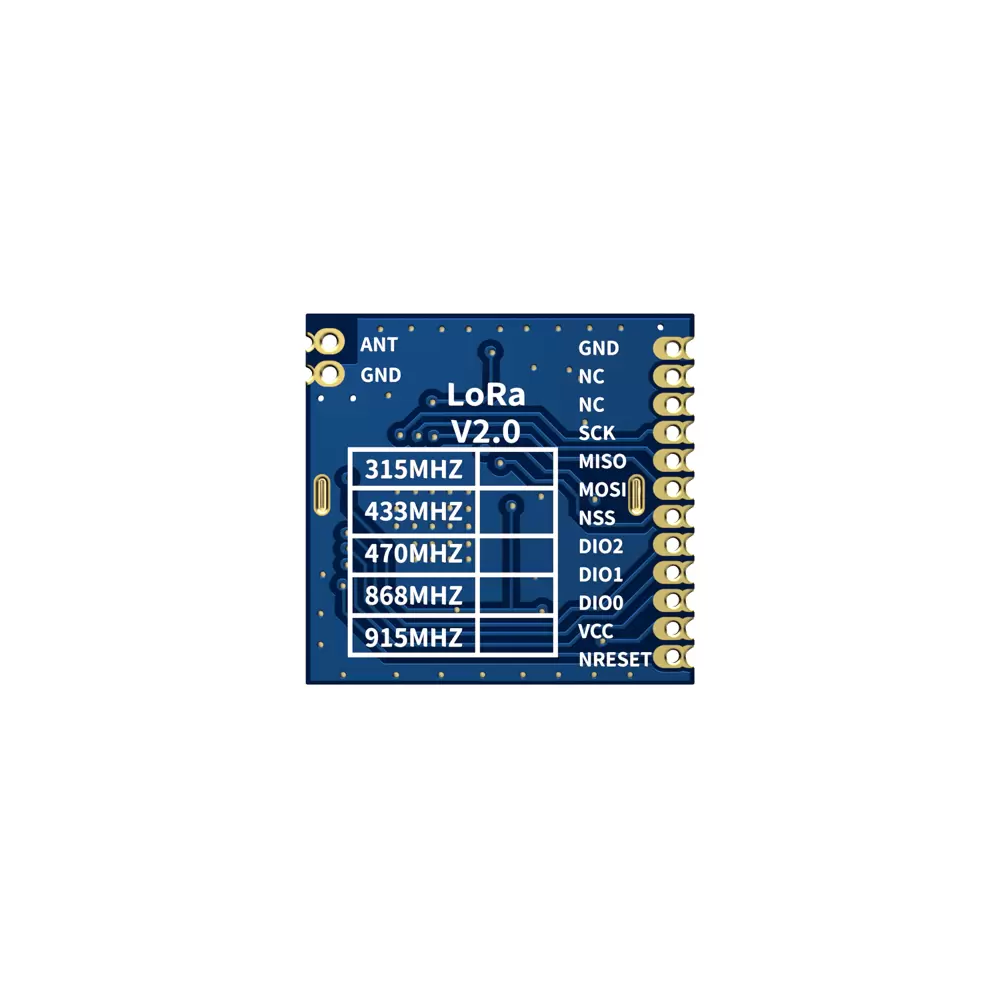

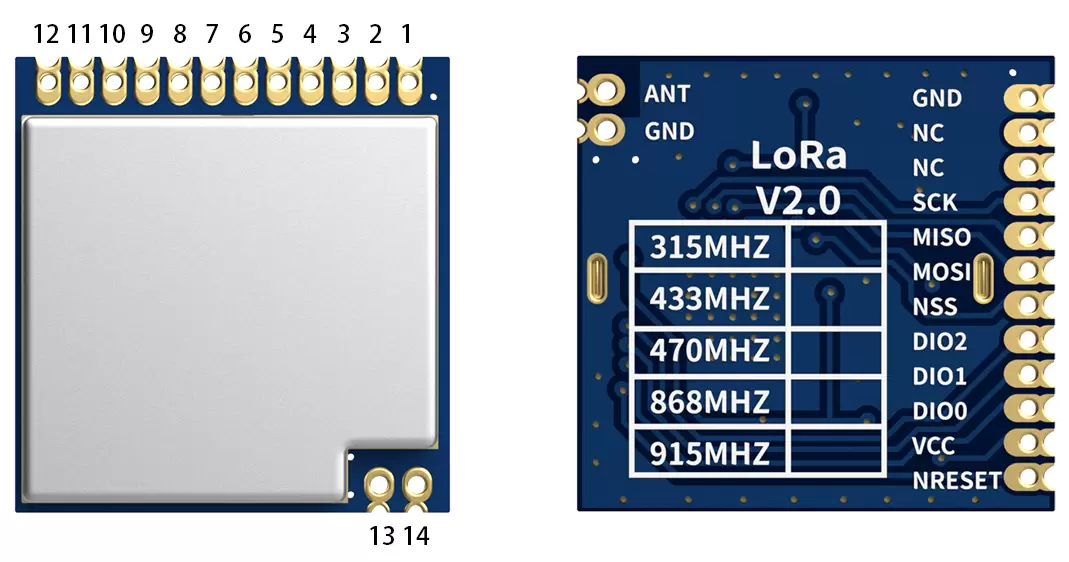

Булавка №.Название выводаОписание
1Гнездосиловая земля
2Северо -западПустой
3Северо -западПустой
4SCKСерийные часы для интерфейса SPI
5МисоВывод SPI для данных SPI
6МосиВход SPI для данных SPI
7NSSSPI включает
8Dio2Цифровой ввод -вывод, настраиваемый
9Dio1Цифровой ввод -вывод, настраиваемый
10DIO0Цифровой ввод -вывод, настраиваемый
11ВенчурнойПодключенный источник питания (по умолчанию 3.3V)
12NresetСбросить вход
13Гнездосиловая земля
14МУРАВЕЙСвязаться с коаксиальной антенной 50 Ом

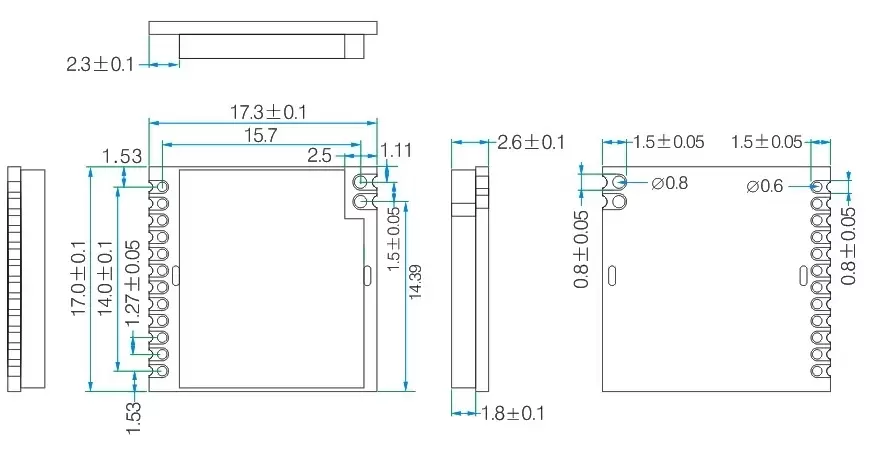

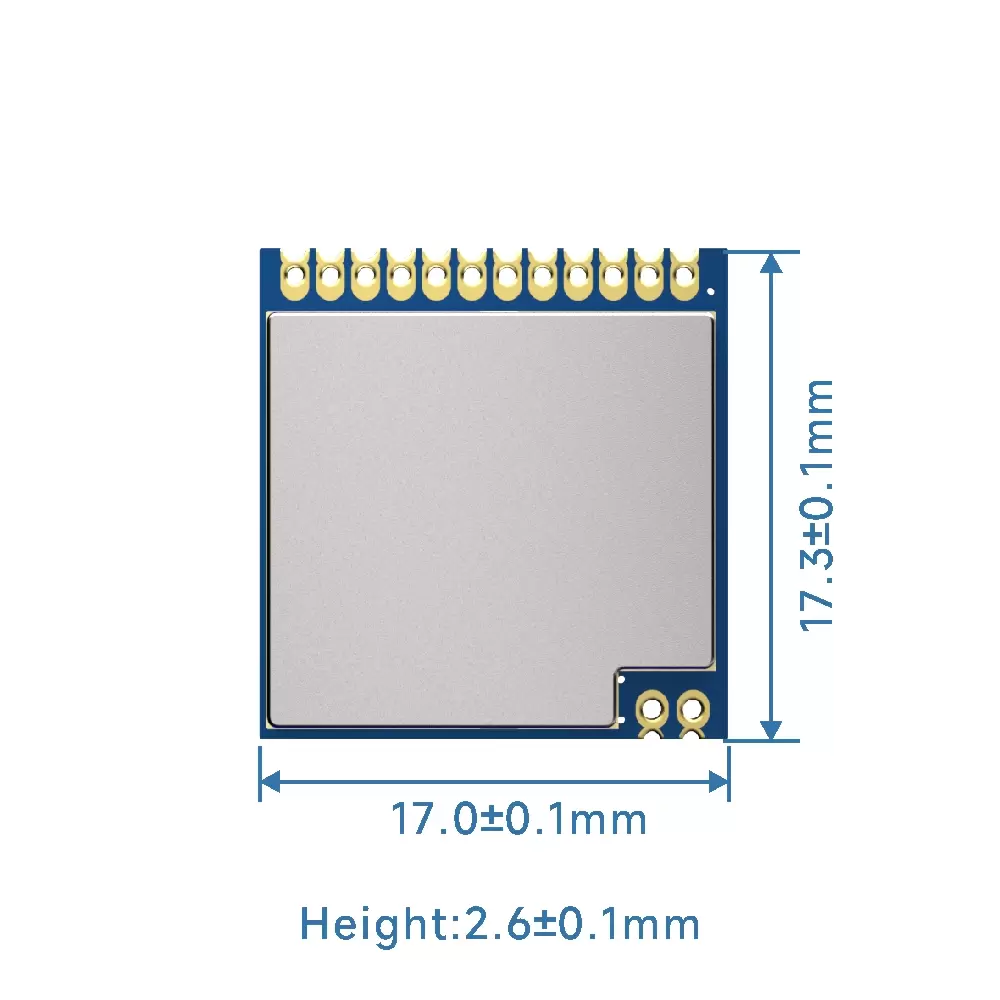

Механические размеры беспроводного модуля sx1278 LoRa1278
