LG1301-PF : Радиочастотный модуль передатчика и приемника шлюза LoRaWAN

LG1301-PF — шлюз LoRaWAN. Он может работать с любым узлом LoRaWAN, соответствующим стандартному протоколу LoRaWAN V1.0.
Шлюз использует платформу Linux в качестве хоста. Он в основном состоит из концентратора, модуля GPS, Wi-Fi и Ethernet. Модуль GPS отправляет на хост кадры NMEA, содержащие данные о времени и географических координатах. Модуль GPS также выдает на sx1301 один импульс в секунду.
Шлюз получает радиочастотные данные от узлов и отправляет на сервер. Он также получает данные с сервера и передает их узлам. Шлюз подключается к серверу через Ethernet или Wi-Fi.

СКАЧАТЬ

Параметр	Мин	Тип.		Макс	Единица	Состояние
Рабочее состояние
Диапазон рабочего напряжения	5	12		30	В
Температурное напряжение	-40			85	℃
Текущее потребление
Получение тока		<280			мА	@12 В, 9 каналов все открыты
Передача тока		<450			мА	@12 В, ТХ = 24 дБм
Параметр
Диапазон частот	429	433	440		МГц	@433 МГц
	470	480	490		МГц	@470 МГц
	860,75	868,3	874,5		МГц	@868 МГц
	902	915	928		МГц	@915 МГц
Выходная мощность	0		24		дБм
Получение чувствительности		-133			дБм	@SF=10,,BW=125 кГц

Особенности шлюза LoRaWAN LG1301-PF

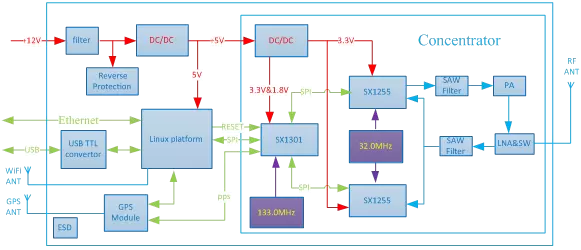

Блок-схема шлюза LoRaWAN LG1301-PF

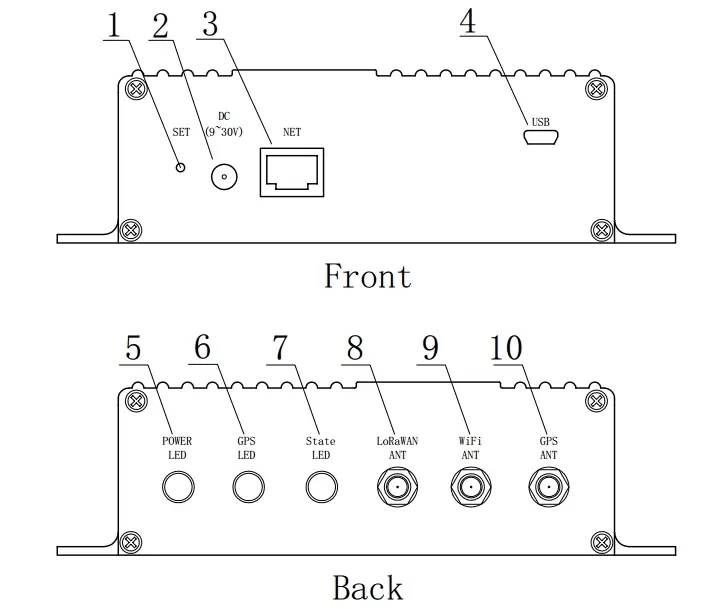

Контакты шлюза LoRaWAN LG1301-PF

Нет.	Определение	Описание
1	НАБОР	Нажмите, чтобы войти/выйти из режима настройки
2	Входная мощность	9~30В
3	RJ45	Подключитесь к Интернету
4	Микро-USB	Подключитесь к ПК для настройки
5	Индикатор питания	Зеленый светодиод, индикация включения.
6	GPS-индикатор	Зеленый светодиод, индикация работы GPS-модуля.
7	Светодиодный индикатор состояния	Горит в режиме настройки и мигает один раз в секунду в обычном режиме.
8	ЛоРаВАН АНТ	Подключен к антенне для радио Lora RF.
9	Wi-Fi АНТ	Подключен к антенне для Wi-Fi.
10	GPS АНТ	Подключен к антенне для модуля GPS.

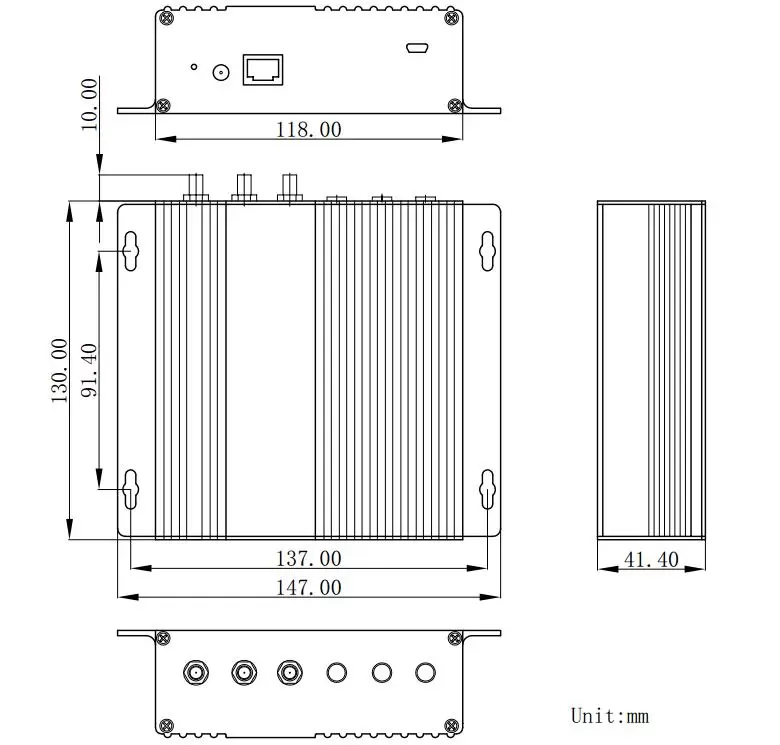

Механические размеры шлюза LoRaWAN LG1301-PF
