LG1301-SE: Радиочастотный модуль шлюза LoRaWAN SX1301

LG1301-SE — шлюз LoRaWAN. Он работает только с узлом LoRaWAN LN610. Он объединяет стандартный протокол LoRaWAN V1.0 класса C.
Когда LG1301-SE получит данные от LN610, LG 1301-SE выведет радиочастотные данные и адрес устройства LN610 на последовательный интерфейс. Когда последовательные данные с адресом устройства целевого LN610 вводятся в LG1301-SE, он отправляет последовательные данные на целевой LN610.
Вся беспроводная связь соответствует протоколу LoRaWAN. Легко построить сеть LoRaWAN, не зная, как работает LoRaWAN.

СКАЧАТЬ

Параметр	Мин	Тип.		Макс	Объединяйтесь	Состояние
Рабочее состояние
Диапазон рабочего напряжения	5	12		30	В
Температурное напряжение	-40			85	℃
Текущее потребление
Получение тока		<280			мА	@12 В, 9 каналов все открыты
Передача тока		<450			мА	@12 В, ТХ = 24 дБм
Параметр
Диапазон частот	429	433	440		МГц	@433 МГц
	470	480	490		МГц	@470 МГц
	860,75	868,3	874,5		МГц	@868 МГц
	902	915	928		МГц	@915 МГц
Выходная мощность	0		24		дБм
Получение чувствительности		-133			дБм	@SF=10,,BW=125 кГц

★ Примечание: следующие параметры: VCC = 3,3, с испытательным оборудованием для медной оси сопротивлением 50 Ом.

Особенности шлюза LoRaWAN LG1301-SE

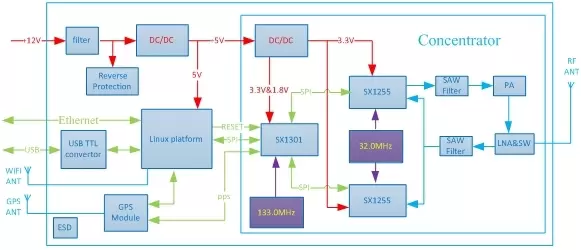

Блок-схема шлюза LoRaWAN LG1301-SE

Контакты шлюза LoRaWAN LG1301-SE

Нет.	Определение	Описание
1	НАБОР	Нажмите, чтобы войти/выйти из режима настройки
2	Вход питания	Входное напряжение постоянного тока 5 ~ 30 В
3	Интерфейс данных	Интерфейс TTL или RS232, RS485 Три варианта
4	Микро-USB	Конфигурация системных параметров
5	Индикатор питания	Зеленый светодиод, индикация включения
6	Светодиод для Tx/Rx	Красный светодиод мигает один раз, когда передается один пакет, а синий светодиод мигает один раз, когда один пакет получен и подтвержден, что все в порядке.
7	Светодиод состояния	Горит в режиме настройки и мигает один раз в секунду в обычном режиме.
8	Антенна	Подключено к 50 антеннам

Определение интерфейса данных
Нет.	Определение	Тип	Описание
1	+3,3 В	Мощность (ВКК)	Входной сигнал 5–30 В постоянного тока
2	Земля	Питание (Земля)	Земля
3	TXD	Выход	Подключен к RXD внешнего устройства
4	прием	Вход	Подключен к TXD внешнего устройства

Механические размеры шлюза LoRaWAN LG1301-SE
