LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт

LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт

  • LN610-X1 — это узловой модуль LoRaWAN. LG1301-PF/ LG1301-SE — шлюзы LoRaWAN. LN610-X1 может работать с LG1301 для создания системы LoRaWAN, если внутри нее есть встроенное ПО.
  • LN610-X1 — аппаратный модуль. Внутри есть микроконтроллер, но прошивка не реализована. Если встроено встроенное ПО, может поддерживаться указанная ниже функция, и LG1301-PF или LG1301-SE могут работать с LN610-X1. Подробная информация об этих двух шлюзах приведена в техническом описании шлюза.

Примечание. На плате нет LDO, напряжение питания должно быть: 1,8–3,6 В. Рекомендуется 3,3 В.

Следующие параметры: VCC = 3,3 В, с испытательным оборудованием для медной оси 50 Ом.

Параметр Мин Введите  Макс Объединяйтесь Состояние
Рабочее состояние
Диапазон рабочего напряжения 1,8 3.3 3.6 В
Температурное напряжение -40   85
Текущее потребление
Получение тока   18   мА @Vcc=3,3 В
Передача тока 110 120 130 мА Vcc=3,3 В, Tx=20 дБм
Ток сна   < 2 3 ЮА CS Актив H
РЧ параметр
Мощность передачи 4 18 20 дБм
Получение чувствительности -131 -132 -133 дБм @ЧБ=125 кГц,СФ=10
Излучение 2-й гармоники   -45   дБм
 Излучения  3-й гармоники   -50   дБм
Выходная мощность 100мВт

Особенности радиочастотного модуля узла LoRaWAN LN610-X1

  • Поддерживается протокол LoRaWAN
  • 8-канальная связь одновременно
  • ОТАА и АБП
  • Большой радиус действия и небольшой размер
  • АДР
  • EU433M/EU868M/KR920M/AS923M/CN780M/CN470M/US915M/AS915M



Применение радиочастотного модуля узла LoRaWAN LN610-X1

  • Умный город
  • Интеллектуальный учет (счетчик воды, электричества, газа)
  • Сельскохозяйственный мониторинг
  • Контроль орошения
  • Интернет вещей (IoT)
  • М2М
  • Беспроводные датчики
  • Беспроводные системы сигнализации и безопасности

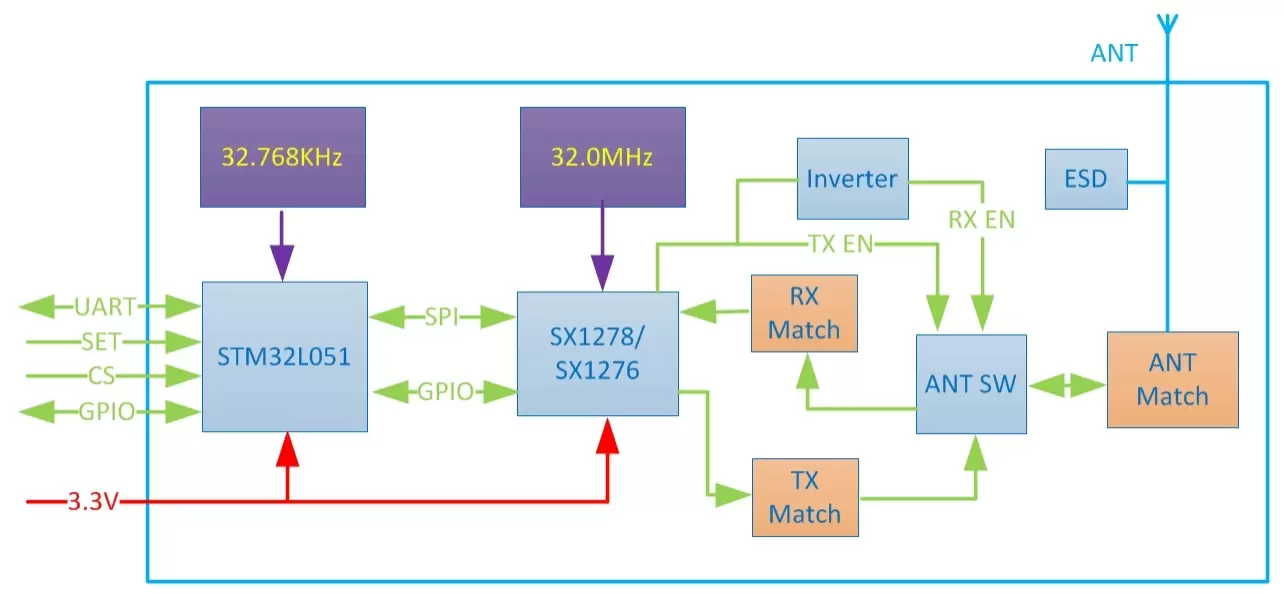

Внутренняя блок-схема радиочастотного модуля узла LoRaWAN LN610-X1

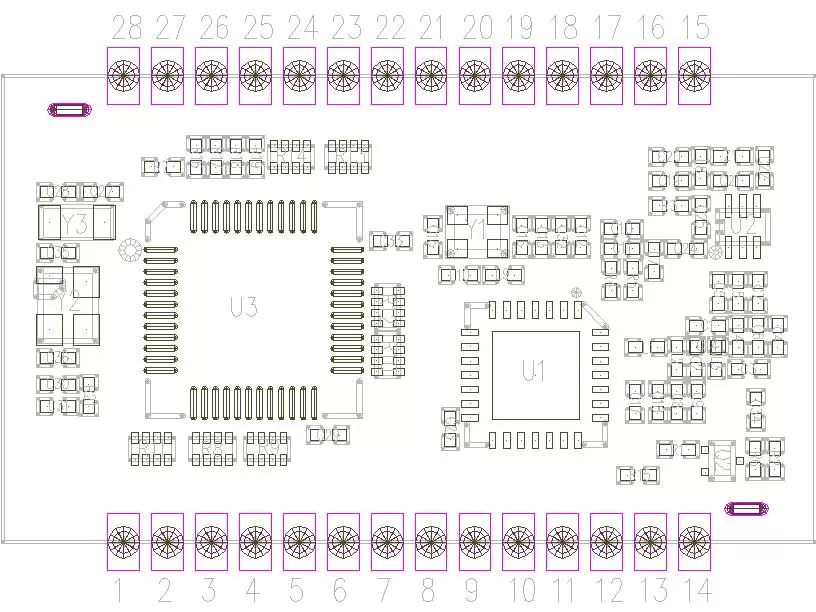

Контакты радиочастотного модуля узла LoRaWAN LN610-X1

Приколоть Имя контакта Тип Описание
1 CTS2 ввод/вывод UART2_CTS/GPIO
2 РТС2 ввод/вывод UART2_RTS/GPIO
3 ТХД2 ввод/вывод UART2_TXD/GPIO
4 RXD2 ввод/вывод UART2_RXD/GPIO
5 НСС ввод/вывод SPI1_NSS/GPIO
6 ССК ввод/вывод SPI1_SCK/GPIO
7 МИСО ввод/вывод SPI1_MISO/GPIO
8 МОСИ ввод/вывод SPI1_MOSI/GPIO
9 ПБ0 ввод/вывод GPIO
10 ПБ1 ввод/вывод GPIO
11 ПБ2 ввод/вывод GPIO
12 ТХД3 ввод/вывод UART3_TXD/GPIO
13 RXD3 ввод/вывод UART3_RXD/GPIO
14, 16, 27 Земля Земля Земля
15 МУРАВЕЙ Антенна Подключение с помощью коаксиальной антенны сопротивлением 50 Ом.
17 РТС1 ввод/вывод USART1_RTS/GPIO
18 CTS1 ввод/вывод USART1_CTS/GPIO
19 СВДИО ввод/вывод Загрузка прошивки/Отладка
20 SWCLK ввод/вывод Загрузка прошивки/Отладка
21 RX1 ввод/вывод USART1_RXD1/GPIO
22 ТХ1 ввод/вывод USART1_TXD1/GPIO
23 СКЛ1 ввод/вывод I2C1_SCL/GPIO
24 СДА1 ввод/вывод I2C1_SDA/GPIO
25 ПК13 ввод/вывод GPIO
26 ПЕРЕЗАГРУЗИТЬ Вход Сброс MCU
28 ВКК Мощность (ВКК) Источник питания (типичное напряжение)

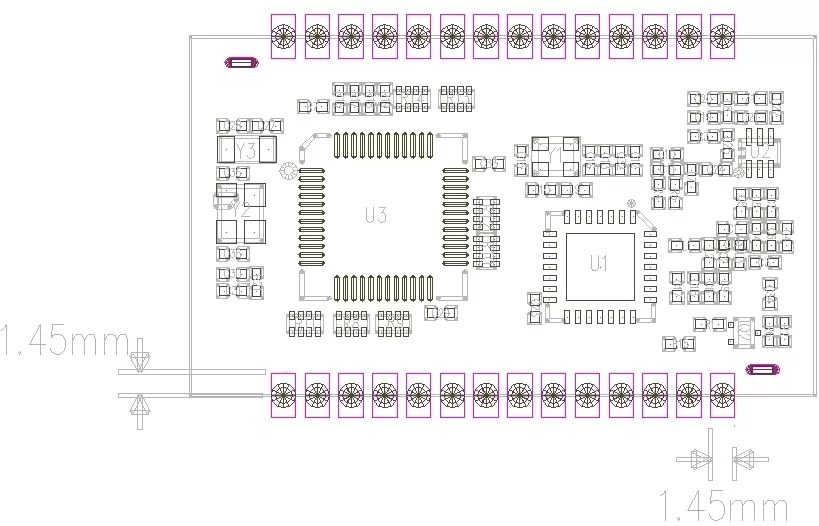

Максимальная высота: 2,7 мм

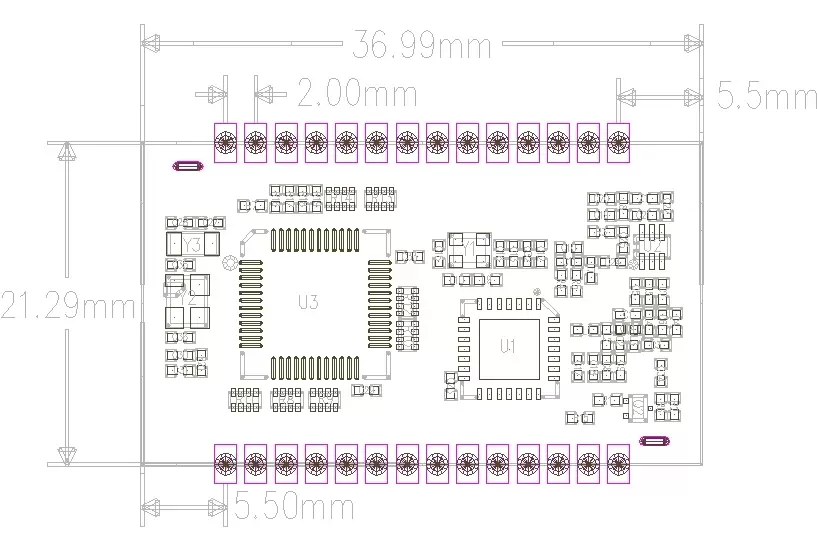

Механические размеры радиочастотного модуля узла LoRaWAN LN610-X1

Механические размеры LN610-X1
