LN610-X1: РЧ-модуль узла LoRaWAN мощностью 100 мВт
Модуляция: Лора
Чип: Другие
Выходная мощность: 100мВт
Частота: Другие

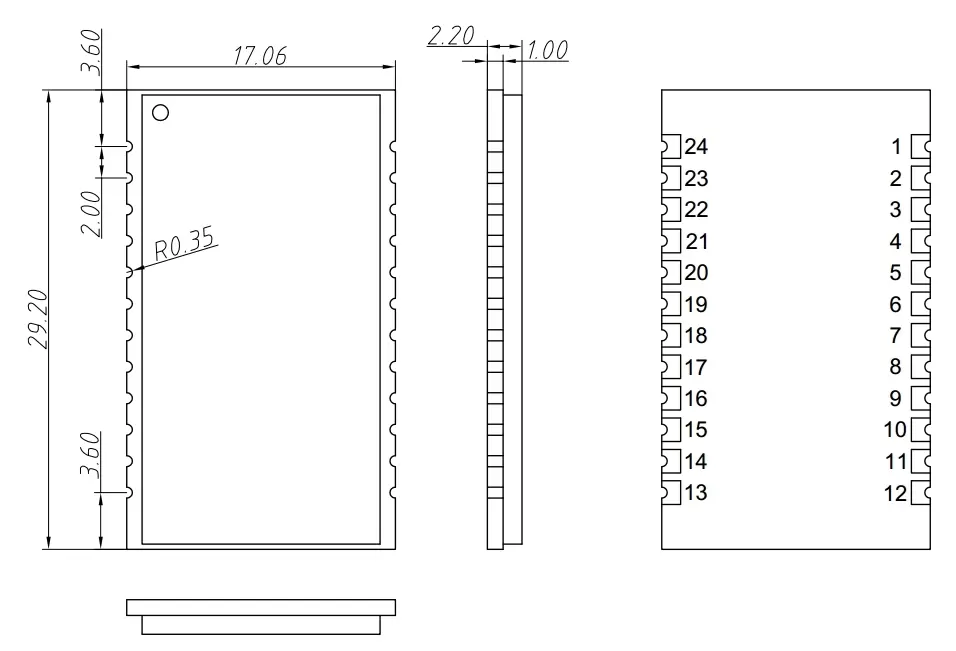

Размер (мм):36,99*21,29
ДОМ > Продукты > Шлюз и узел LORAWAN > LN610: малогабаритный радиочастотный модуль LORAWA...
LN610: малогабаритный радиочастотный модуль LoRaWAN мощностью 100 мВт

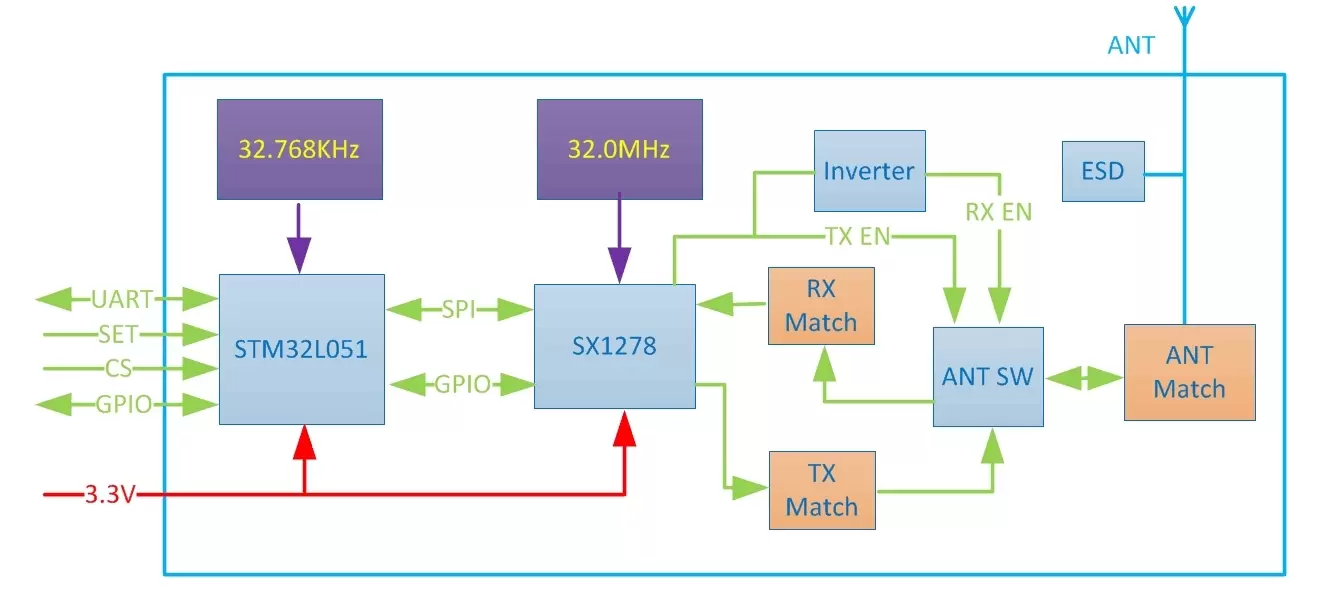

- LN610 — это узловой модуль LoRaWAN. LG1301-PF/ LG1301-SE — шлюзы LoRaWAN. LN610 работает с LG1301 для создания системы LoRaWAN. Эта система LoRaWAN интегрировала протокол LoRAWAN V1.0 и поддерживает класс C.
- При вводе данных в LN610 LN610 передаст данные в LG1301. При получении данных от LG1301 LN610 выводит полученные данные на последовательный интерфейс. Вся беспроводная связь соответствует протоколу LoRaWAN.
- С LN610 можно работать как LG1301-PF, так и LG1301-SE. Подробная информация об этих двух шлюзах приведена в техническом описании шлюза.
★ Примечание: следующие параметры: VCC = 3,3, с испытательным оборудованием для медной оси сопротивлением 50 Ом.
| Параметр | Мин | Введите | Макс | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон рабочего напряжения | 1,8 | 3.3 | 3.6 | В | |
| Температурное напряжение | -40 | 85 | ℃ | ||
| Текущее потребление | |||||
| Получение тока | 18 | мА | @Vcc=3,3 В | ||
| Передача тока | 100 | 110 | 120 | мА | Vcc=3,3 В, Tx=20 дБм |
| Ток сна | <2 | 3 | ЮА | CS Актив H | |
| РЧ параметр | |||||
| Мощность передачи | 4 | 18 | 20 | дБм | |
| Получение чувствительности | -131 | -132 | -133 | дБм | @ЧБ=125 кГц,СФ=10 |
| Излучение 2-й гармоники | -45 | дБм | |||
| Излучения 3-й гармоники | -50 | дБм | |||
| Интерфейс | Уарт |
| Выходная мощность | 100мВт |
Особенности радиочастотного модуля узла LoRaWAN LN610
- Поддерживается протокол LoRaWAN
- Uart-интерфейс
- Шифрование AES128
- 8-канальная связь одновременно
- Настраиваемые параметры
- ОТАА и АБП
- Большой радиус действия и небольшой размер
- АДР
- EU433M/EU868M/KR920M/AS923M/CN780M/CN470M/US915M/AS915M
Применение радиочастотного модуля узла LoRaWAN LN610
- Умный город
- Интеллектуальный учет (счетчик воды, электричества, газа)
- Сельскохозяйственный мониторинг
- Контроль орошения
- Интернет вещей (IoT)
- М2М
- Беспроводные датчики
- Беспроводные системы сигнализации и безопасности

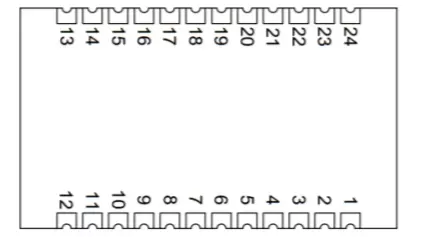

| Приколоть | Имя контакта | Тип | Описание |
| 1 | ПА0 | ввод/вывод | Сдержанный |
| 2 | ПА1 | ввод/вывод | Сдержанный |
| 3 | ПА2/TXLED | Выход | Светодиод мигает при передаче, активный низкий уровень |
| 4 | ПА3/RXLED | Выход | Светодиод мигает при получении данных, активный низкий уровень |
| 5 | ПА8 | ввод/вывод | Сдержанный |
| 6 | +3,3 В | Мощность (ВКК) | Источник питания (типичное напряжение) |
| 7 | Земля | Питание (Земля) | Земля |
| 8 | ПЕРЕЗАГРУЗИТЬ | Вход | Сброс модуля |
| 9 | PA13/SWDIO | ввод/вывод | Зарезервировано для обновления заводской прошивки |
| 10 | PA14/SWCLK | ввод/вывод | Зарезервировано для обновления заводской прошивки |
| 11 | Северная Каролина | ||
| 12 | Северная Каролина | ||
| 13 | МУРАВЕЙ | Антенна | Подключение с помощью коаксиальной антенны сопротивлением 50 Ом. |
| 14 | Земля | Питание (Земля) | Земля |
| 15 | Земля | Питание (Земля) | Земля |
| 16 | ПБ8 | ввод/вывод | Сдержанный |
| 17 | ПБ6 | ввод/вывод | Сдержанный |
| 18 | ПБ7 | ввод/вывод | Сдержанный |
| 19 | ПБ1/КС | Вход | 0: рабочий режим, 1: спящий режим |
| 20 | ПБ2/КОМПЛЕКТ | Вход | 0: режим настройки, 1: нормальная работа |
| 21 | PA10/RXD | Вход | RXD этого модуля, |
| 22 | ПА9/TXD | Выход | TXD этого модуля |
| 23 | Земля | Питание (Земля) | Земля |
| 24 | +3,3 В | Мощность (ВКК) | Источник питания (типичное напряжение) |
