Применение радиочастотного модуля LoRa: сенсорный экран ПЛК с расходомером

В этом проекте используется RF-модуль LoRa — LoRa611Pro.

Описание:

LoRa611Pro — это радиочастотный модуль LoRa, основанный на чипах SX1276/1278 от Semtech. В этом модуле используется технология LoRa для достижения высокой эффективной чувствительности и превосходной защиты от помех. Расстояние связи и чувствительность приемника намного превышают модуляцию FSK, GFSK. Для большей безопасности модуль использует шифрование AES128.

Модуль LoRa611Pro рассчитан на выходную мощность 100 МВт и доступен на уровнях TTL/RS232/RS485. Он широко используется в беспроводном дистанционном управлении передачей данных.

LoRa611Pro строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Примечание. Серию LoRa Pro можно настроить для совместимости с нашими предыдущими  модулями UART LoRa .

Особенность:

Шифрование данных AES128

Нет черной области и расстояние не ограничено.

40 частотных каналов на одну частоту

Интерфейс: ТТЛ/РС232/РС485

Рабочее напряжение: 3,3 ~ 6,5 В

Сеть МЕШ

Чувствительность: -139 дБм

МАКС. выходная мощность: 100 мВт (+20 дБм)

Рабочая температура:-40 ~ +85 °C

Радиочастотный модуль LoRa: сенсорный экран ПЛК с расходомером

1. Применение:

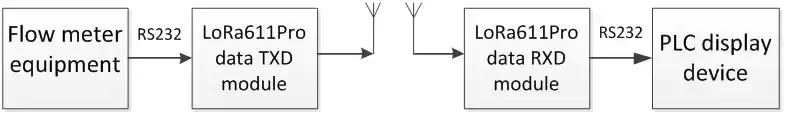

Расходомер считывает данные о расходе и подключает LoRa611Pro через последовательный порт. LoRa611Pro передает данные о расходе на приемник LoRa611Pro, который подключен к сенсорному экрану ПЛК через RS485. И отобразите данные о потоке на ПЛК.

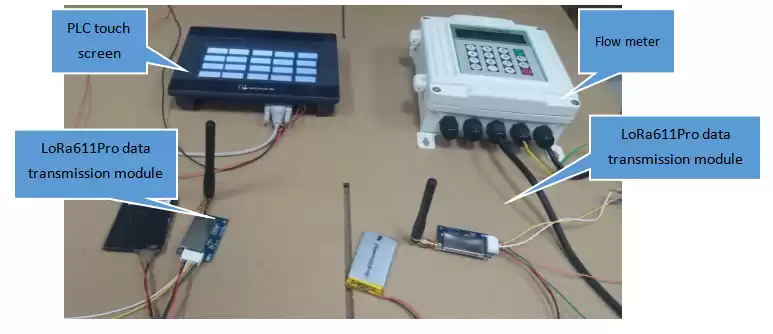

2. Диаграмма реального объекта
