Программа спортивного здоровья ANT+

Протокол ANT+ широко используется в спорте, здравоохранении и медицине благодаря низкому энергопотреблению и удобному построению сети. Модуль спортивного здоровья АНТ+ разработан для удобного построения пользователями системы спортивного здоровья АНТ+.

В этот модуль встроен протокол ANT+, который можно легко встроить в спортивное медицинское оборудование для поддержки функции ANT+. Этот модуль может обмениваться данными со стандартным оборудованием ANT+, что позволяет пользователям установить беспроводную систему мониторинга спортивного здоровья.

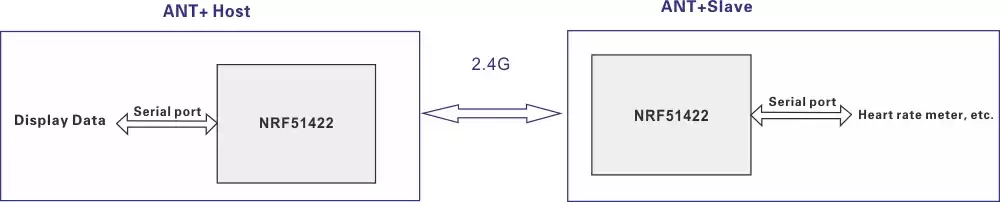

Пользователь может передавать данные о движении на модуль через последовательный порт, а модуль автоматически передает данные по протоколу ANT+. В то же время модуль может принимать сигнал ANT+ и передавать его устройству через последовательный порт. Таким образом, модуль можно применять к ведущей или подчиненной стороне устройства ANT+.

Этот беспроводной модуль создан на базе однокристального микрокомпьютера NRF51422. NRF51422 — это встроенный беспроводной приемопередатчик 2,4G с низким энергопотреблением и 32-битный процессор SOC Cortex-M0. Беспроводной трансивер 2.4G отвечает за прием и отправку беспроводных сигналов на физическом уровне, а ядро ​​M0 отвечает за инкапсуляцию и анализ протокола ANT+ на уровне протокола.

Этот модуль имеет характеристики низкого энергопотребления, небольшого размера, простой структуры и удобного использования.

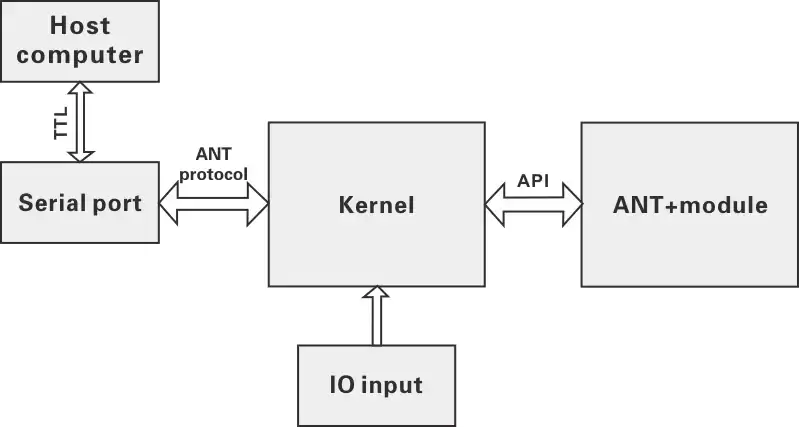

Программное обеспечение модуля спортивного здоровья ANT+ состоит из 3 модулей, а именно модуля ANT+, модуля последовательного порта и модуля ввода-вывода. Его структура показана на рисунке ниже:

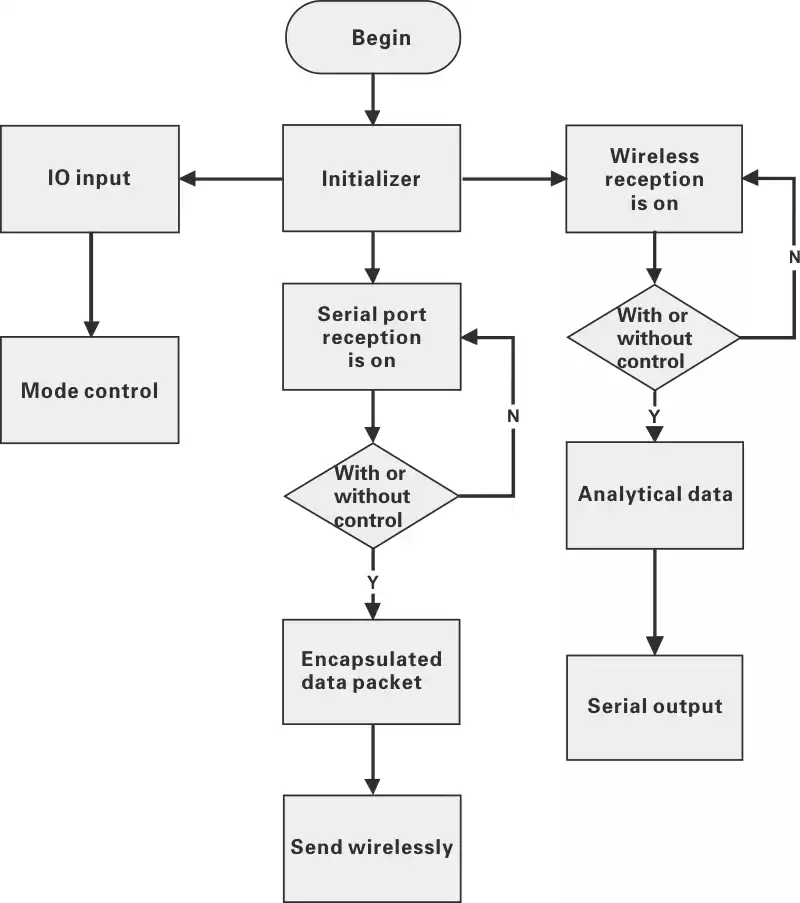

Блок-схема системы

После инициализации модуля последовательный порт и беспроводная сеть начинают отслеживать данные. Когда он обнаруживает, что в последовательный порт вводятся данные, входные данные последовательного порта отправляются в соответствии с протоколом ANT+; при получении беспроводного сигнала действительные данные анализируются из протокола ANT+ и выводятся через последовательный порт.

Протокол ANT+ обладает преимуществами гибкости и низкого энергопотребления во многих беспроводных приложениях. Инженерам будет проще создавать гибкие беспроводные решения с низким энергопотреблением для реализации приложений с низкой скоростью передачи данных, таких как беспроводные датчики.
