Почему RF-модуль должен увеличивать частоту RF? Как увеличить?

Автор: SDGA:NiceRF Wireless Technology Co., Ltd

Когда многие клиенты покупают наши радиочастотные модули, они часто задают нам вопрос: почему следует увеличивать радиочастотную скорость модуля? Как повысить ставку РФ?



 Почему следует увеличить скорость радиочастотного модуля ?

Прежде чем ответить на этот вопрос, наша компания предоставит вам научно-популярные знания: какова скорость радиочастотного модуля ? Она равна скорости нашей машины. Чем выше скорость, тем быстрее едет машина; то же самое справедливо и для скорости. Чем выше скорость, тем выше скорость передачи. Таким образом, мы можем просто понять, почему скорость RF RF-модуля UART должна быть увеличена: чем выше скорость, тем выше скорость передачи и больше данных можно передать за единицу времени.



Так как же увеличить скорость радиочастотного модуля ?

В качестве примера возьмем радиочастотный модуль UART SV611. Существует два способа увеличить скорость радиочастотного сигнала: один — изменить скорость с помощью программного обеспечения для настройки ПК, а другой — изменить ее в режиме онлайн через интерфейс UART.

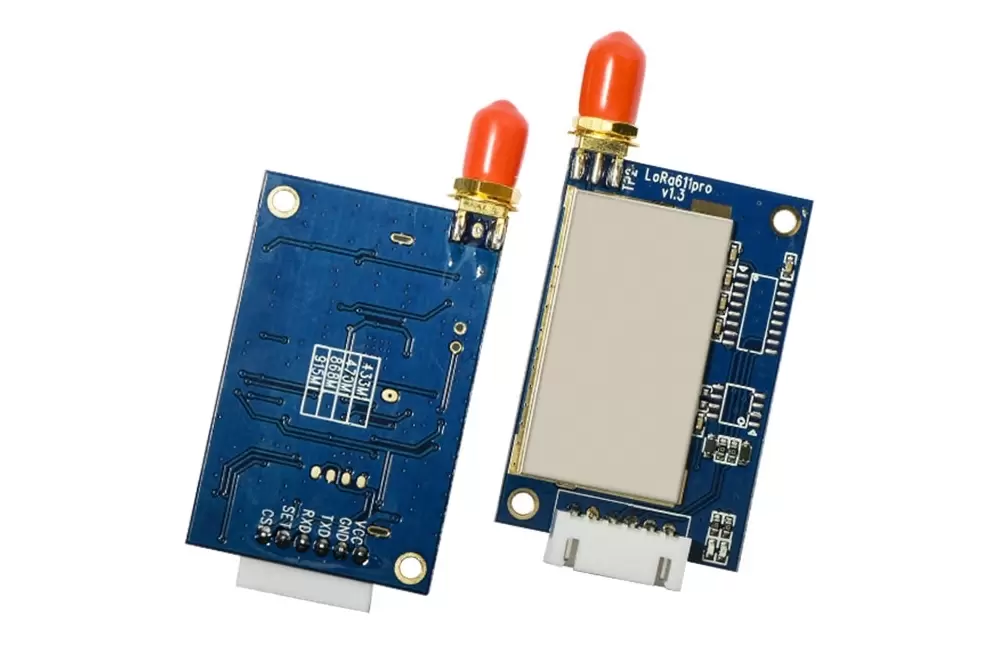

UART RF модуль SV611

1. Программное обеспечение для настройки ПК:

В нормальном рабочем состоянии радиочастотного модуля SV611 UART опустите вывод SET (или замкните на землю), чтобы переключить модуль в режим настройки параметров. Вы можете войти в режим конфигурации. В этом режиме красный и синий индикаторы приемопередатчика модуля будут всегда гореть, как показано на следующем рисунке:

Процесс подключения UART RF модуля SV611

В режиме конфигурации пользователь может настроить соответствующие параметры модуля через программное обеспечение ПК. После запуска программного обеспечения ПК щелкните, чтобы открыть соответствующий COM-порт (который можно просмотреть в диспетчере устройств), и ПК прочитает информацию о параметрах подключенного модуля и отобразит ее в окне. Отображается соответствующая информация о модели и версии, а также информация «Устройство найдено!» отображается в строке состояния ниже. Когда устройство отключено или нет ответа, в нижней строке состояния отображается сообщение «Устройство не найдено!», а верхнее окно с информацией о продукте становится серым и становится недействительным. Интерфейс ПК после успешного подключения модуля показан на следующем рисунке:

Программное обеспечение для настройки ПК радиочастотного модуля UART SV611

После нормального подключения RF-модуля он находится в состоянии «настройки параметров». Выбираем красное поле Baud Speed ​​на рисунке, щелкаем мышью по раскрывающемуся окошку, выбираем значение скорости RF, которое необходимо увеличить, и нажимаем SET для завершения.



2. Онлайн-модификация через интерфейс UART:

Заголовок команды представляет собой три байта AA FA 03, за которыми следуют 14 параметров, третий из которых — параметр, соответствующий выбранной скорости для установки скорости беспроводной связи.

Диапазон установленных ставок следующий:

Диапазон настройки: 1200 2400 4800 9600 14400 19200 38400 57600 76800 115200 бит/с

Настройка диапазона UART RF модуля SV611

Например: если вы хотите установить самую высокую скорость RF на 115200 бит/с, тогда третий параметр должен быть установлен на 9, тогда окончательные входные параметры последовательного порта будут следующими (шестнадцатеричный ввод):

АА ФА 03 XX 9 ХХХХХХХХХХХ

(X представляет параметры, введенные клиентом в соответствии с его собственными требованиями)
