AGPS20P-36C: Пассивная GPS-антенна с высоким коэффициентом усиления
AGPS20P-36C — это пассивная антенна GPS, разработанная для диапазонов частот GPSL1 и ГЛОНАСС. Она может широко использоваться в автомобильной навигации, отслеживании местоположения, охранном оборудовании, автомобильных регистраторах и других случаях. Антенна состоит из микроволновой керамической диэлектрической антенны и коаксиального кабеля RF. Антенна имеет характеристики высокого усиления и широкого главного лепестка.
Характеристики пассивной антенны GPS
| НЕТ | Элемент | Технические характеристики |

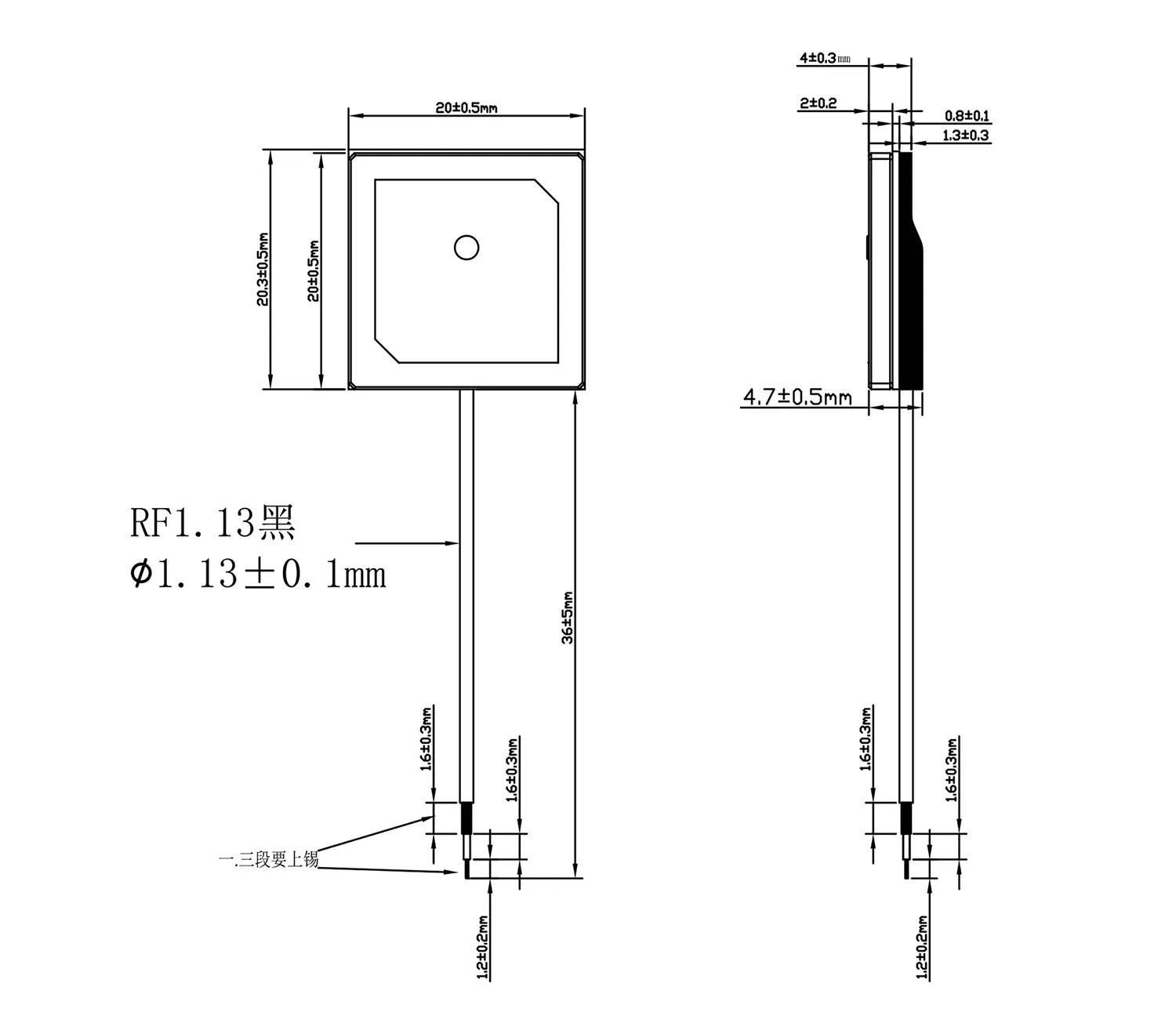

| 1 | Размер | 20*20*2（мм） |
| 2 | Защитное устройство | Белая жесть |
| 3 | Печатная плата | FR4 волокнистая пластина |
| 4 | ЛНА | Пассивный |
| 5 | Кабель | RF1.13 /36±5мм |
| 6 | Диэлектрическая антенна | 20*20*2 керамическая антенна |
| 7 | Рабочая температура | -35℃ ～ +75℃ |
| 8 | Рабочая влажность | 0% ～ 95% |
| 9 | Температура хранения | -40℃～+80℃ |
| 10 | Влажность при хранении | 0% ～ 95% |
| Частота | Другие |
| Тип | GPS |
| Прирост | 3дБи |
| Размер (мм) | < 30 |
| Материалы и технологии | Керамика |
Характеристики пассивной антенны GPS
| НЕТ | Элемент | Технические характеристики | Пост Экологическая толерантность |
| 1 | Диапазон частот приема | 1575,42±1,1 | ±2,5 |
| 2 | Центральная частота (МГц) (с 30-мм плоскостью SpuareGND) | 1575.42 | ±5,0 |
| 3 | Ширина полосы (МГц) (возвратные потери≤-10 дБ) | ≥10 | ±0,5 |
| 4 | КСВН (на центральной частоте) | ≤2.0 | ±0,5 |
| 5 | Прирост | 3 | ±1 |
| 6 | Осевое отношение (с квадратным заземлением 70 мм) | 3.0дБ | ±0,2 |
| 7 | Поляризация | Правосторонний круговой | ---- |
| 8 | Сопротивление (Ом) | 50 | ±5 |
