AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.
AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.

AGPS20P-36I: пассивная GPS-антенна 1575,42 МГц.

AGPS20P-36I — это пассивная GPS-антенна 1575,42 МГц, предназначенная для диапазонов частот GPSL1 и диапазонов частот Глонасс. Его можно широко использовать в автомобильной навигации, отслеживании позиционирования, оборудовании безопасности, записывающем устройстве для вождения и в других случаях. Антенна состоит из СВЧ-антенны с керамическим диэлектриком и ВЧ-коаксиального кабеля. Антенна имеет характеристики высокого усиления и широкого луча главного лепестка.

Особенности пассивной GPS-антенны

НЕТ Элемент Технические характеристики
1 Размер 20*20*4(мм)
2 Защитное устройство жесть
3 печатная плата Волокнистая пластина FR4
4 ЛНА Пассивный
5 Кабель РФ1,13/36±5 мм
6 Диэлектрическая антенна керамическая антенна 20*20*2
7 Рабочая температура -35℃ ~ +75℃
8 Рабочая влажность 0% ~ 95%
9 Температура хранения -40℃~+80℃
10 Влажность хранения 0% ~ 95%
Частота Другие
Тип GPS
Прирост 3дБи
Размер (мм) < 30
Материалы и технологии Керамика

Характеристики пассивной антенны GPS

НЕТ ЭлементТехнические характеристикиПостэкологическая толерантность
1Диапазон частоты приема1575,42±1,1±2,5
2Центральная частота (МГц) (с плоскостью 30 ммSpuareGND)1575,42±5,0
3Ширина полосы (МГц) (возвратные потери≤-10 дБ)≥10±0,5
4КСВН (на центральной частоте)≤2,0±0,5
5Прирост3±1
6Осевое соотношение (с квадратным планом заземления 70 мм)3,0 дБ±0,2
7поляризацияПравосторонний круговой----
8Импеданс (Ом)50±5

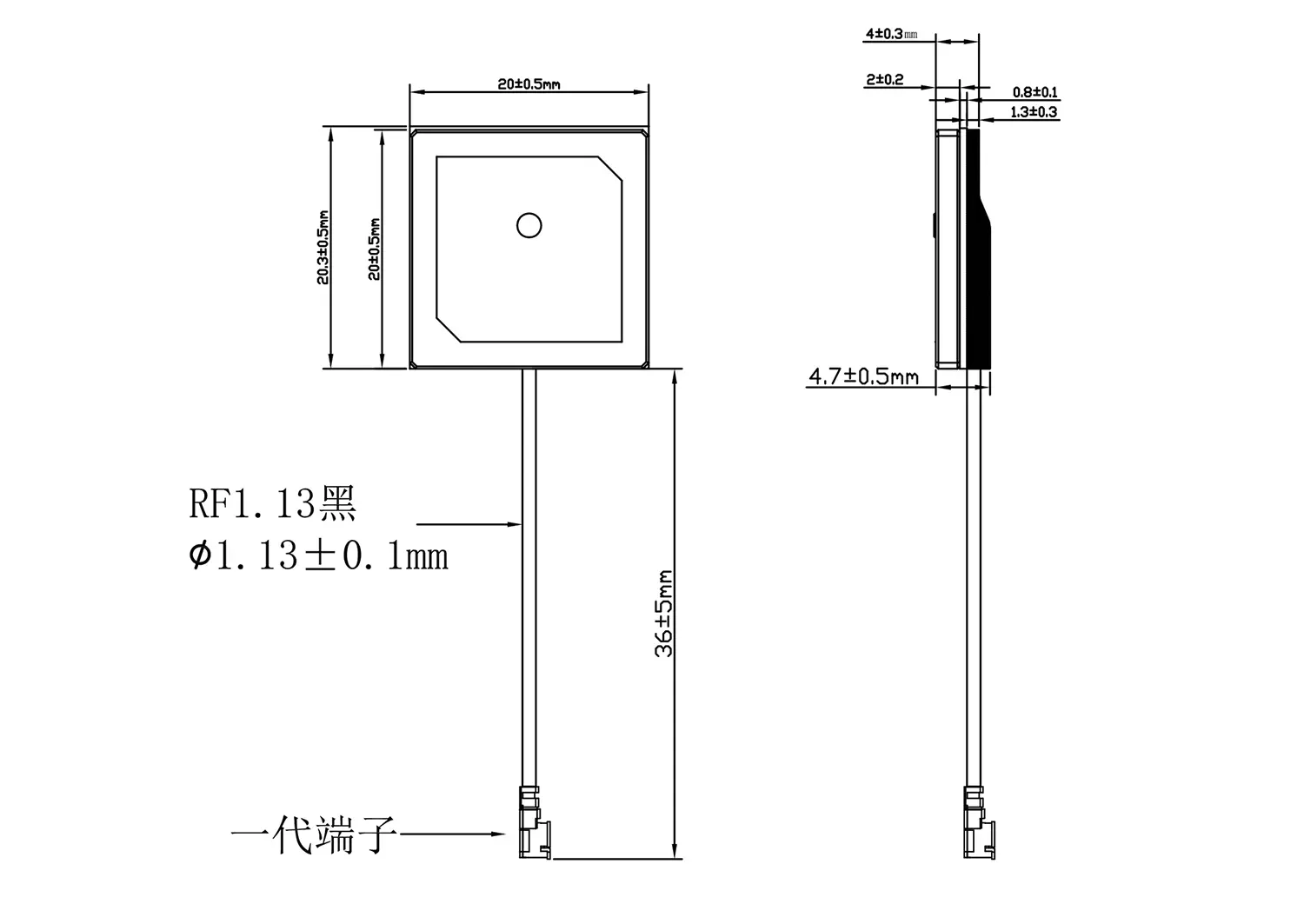

Механические размеры GPS-антенны 1575,42 МГц AGPS20P-36I
