IOT-THS010: Мониторинг датчика температуры и влажности IOT и определение состояния коммутатора Node-Se

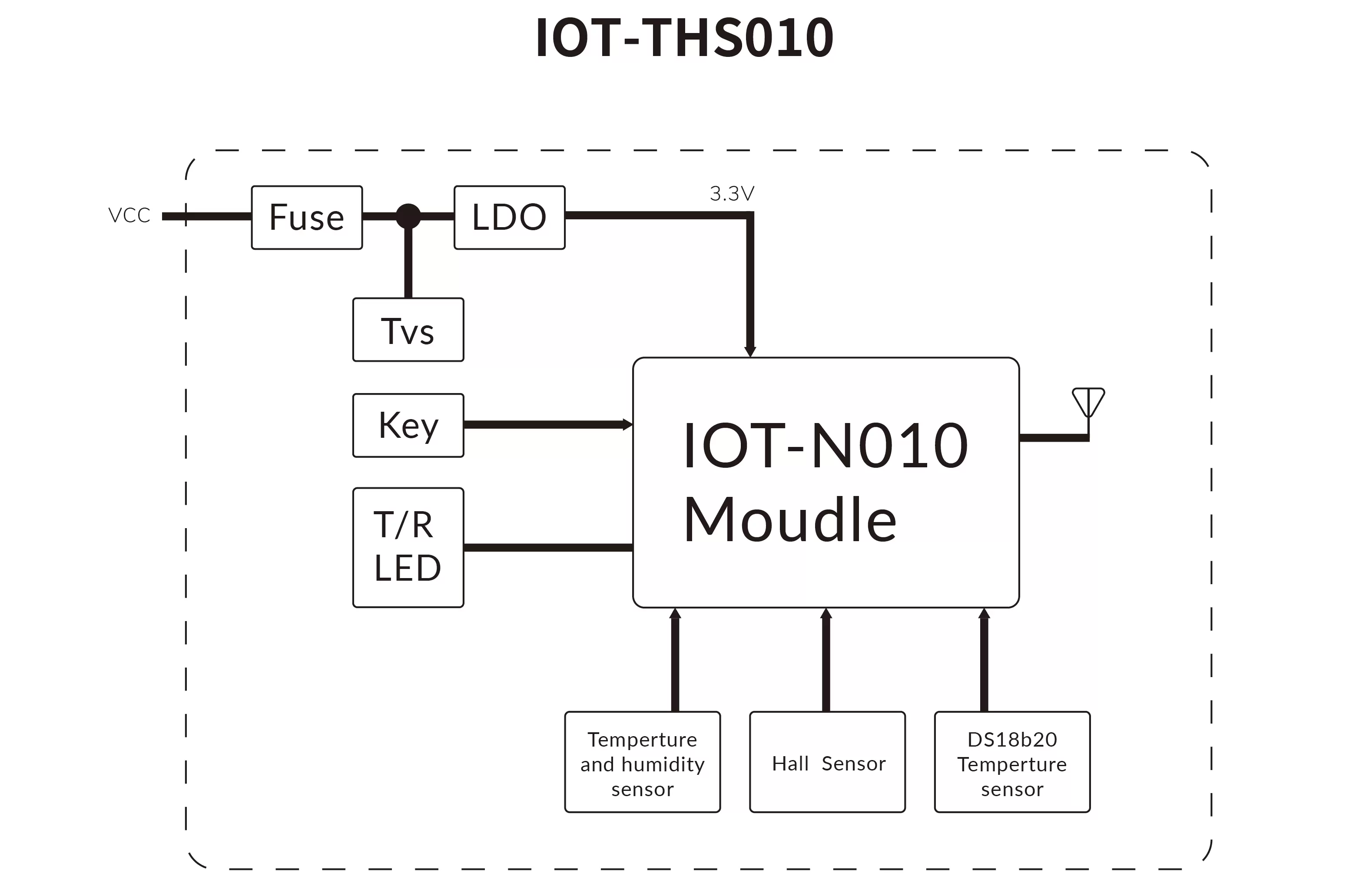

Система мониторинга датчиков со сверхнизким энергопотреблением, работающая по принципу «звезда», в основном используется для сбора данных с датчиков и управления Интернетом вещей. Вся сетевая система состоит из шлюза IOT-G010 и узла IOT-N010/IOT-THS010, использующего сетевой режим беспроводной звездообразной сети. Эффективный механизм координации и точный алгоритм планирования используются между узлом и шлюзом для предотвращения коллизий между пакетами данных в эфире. Протокол связи между узлом и шлюзом реализован в системе, что позволяет клиентам создавать надежную сеть сбора данных с датчиков и управления при условии соблюдения простой конфигурации. Модуль узла IOT-THS010, являющийся конечным узлом сети, использует высокопроизводительный маломощный микроконтроллер и беспроводной коммуникационный модуль, интегрированный датчик температуры DS18B20 или датчик температуры и влажности SHT20, а также датчик Холла. Правильная настройка интервала сбора данных позволяет увеличить срок службы системы до нескольких лет. Особенно подходит для систем измерения температуры и влажности с питанием от аккумулятора и систем определения состояния переключателей.
| Параметр | Мин. | Тип. | Макс. | Единица | Условия |
| Условия эксплуатации | |||||
| Диапазон рабочего напряжения | 3.3 | 5 | 6 | В | |
| Диапазон рабочих температур | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток RX | <20 | мА | |||
| Ток TX | <100 | мА | @20dBm | ||
| Ток сна | <12 | uA | |||
| Параметры РЧ | |||||
| Скорость модуляции | 1.2 | 9.6 | 1000 | Кбит/с | ГФСК |
| Диапазон мощности передачи | -1 | / | +20 | дБм | Программное обеспечение настраивается |
| Чувствительность приема | -121 | дБм | @1.2Кбит/с | ||
| Специальная функция | Получение данных от датчика |
Особенности узла мониторинга датчиков IOT-THS010
- Низкое энергопотребление узла
- Звездная сеть
- Многоточечный сбор данных (до 255 для одного шлюза)
- Сбор многоточечных коммутаторов (до 255 для одного шлюза)
- Механизм предотвращения столкновений данных
- Обновление прошивки последовательного порта
- Программируемый интервал времени загрузки
- Модификация параметров OTA
Применение узла мониторинга датчиков IOT-THS010
- Сбор данных о температуре и влажности
- Определение состояния переключателя

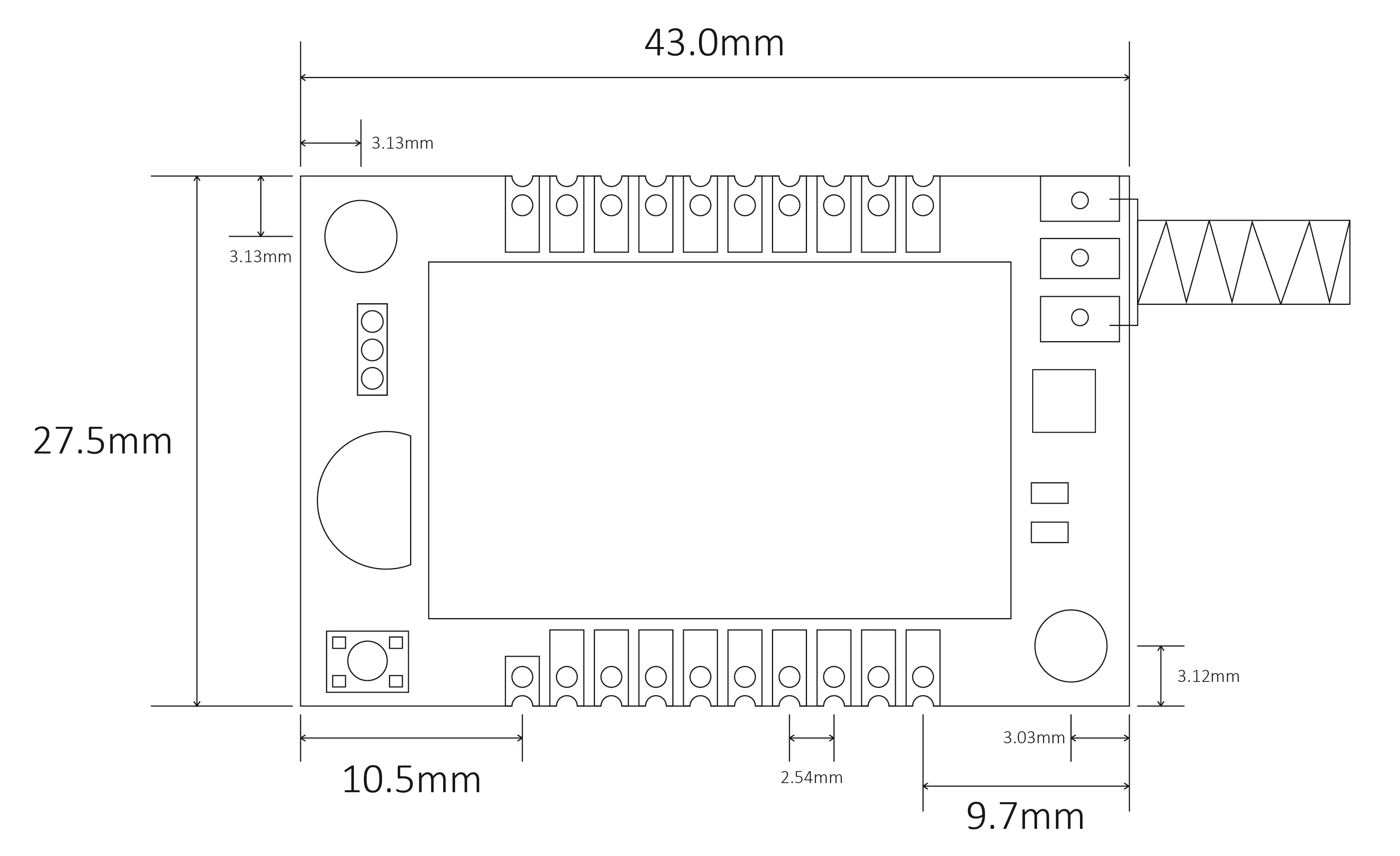

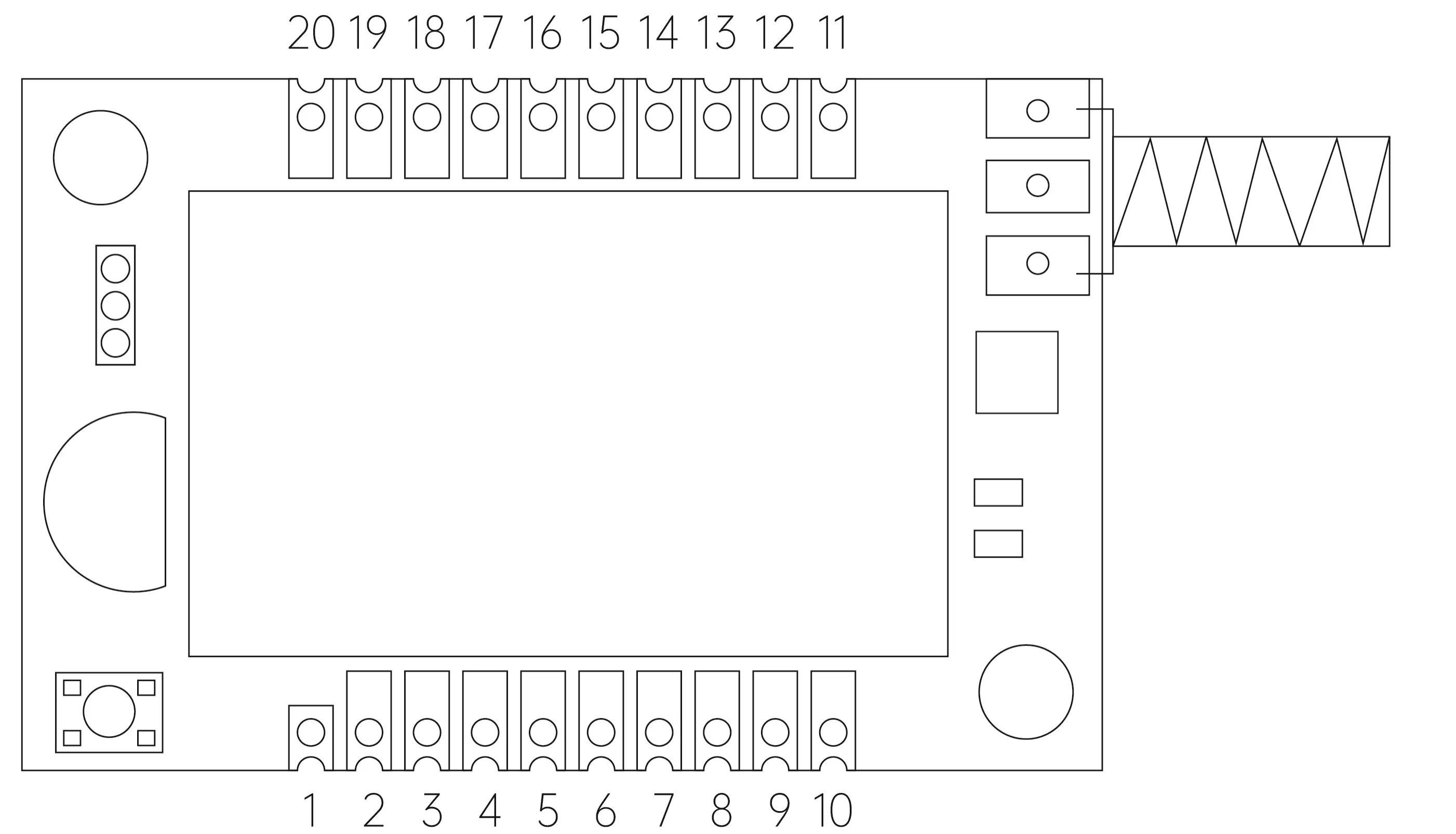

| № контакта | Определение пин-кода | Описание |
| 1 | ВКЦ | Положительный источник питания (3,3-6 В) |
| 2 | Земля | заземление |
| 3 | ДАННЫЕ | Модуль подключается к выводу DATA микросхемы DS18B20 или может быть подключен к выводу 18B20 DATA. |
| 4 | СКЛ | Тактовый вывод SHT200 имеет внутреннее соединение, к которому можно подключить, например, внешний датчик. |
| 5 | ПДД | Вывод данных SHT200 имеет внутреннее соединение, к которому можно подключить, например, внешний датчик. |
| 6 | К_ИН | Выходной контакт датчика Холла имеет внутреннее подключение, а магнитный датчик может быть подключен снаружи. |
| 7 | СКЛК | Держать |
| 8 | МИСО | Держать |
| 9 | МОСИ | Держать |
| 10 | Земля | заземление |
| 11 | МУРАВЕЙ | Подключите антенну (антенна с медным стержнем сопротивлением 50 Ом) |
| 12 | Земля | Заземление антенны |
| 13 | Бронировать | Держать |
| 14 | TXD | Последовательная передача данных |
| 15 | RXD | Последовательный прием данных связи |
| 16 | TXLED | Загорается красная лампочка на внутренней соединительной плате, индикатор передачи, низкий уровень. |
| 17 | RXLED | На внутренней плате подключения горит синий индикатор, индикатор приема, низкий уровень. |
| 18 | SET_MODE | Установите штифт, который соединен с кнопками на плате, потяните его вниз на 3 секунды, чтобы войти в режим настройки, потяните его вниз на 15 секунд, чтобы восстановить заводские настройки. |
| 19 | SET_MODE_IND | Индикация режима настройки, выходной сигнал низкий при входе в режим настройки; входной сигнал высокий при выходе |
| 20 | Земля | заземление |
