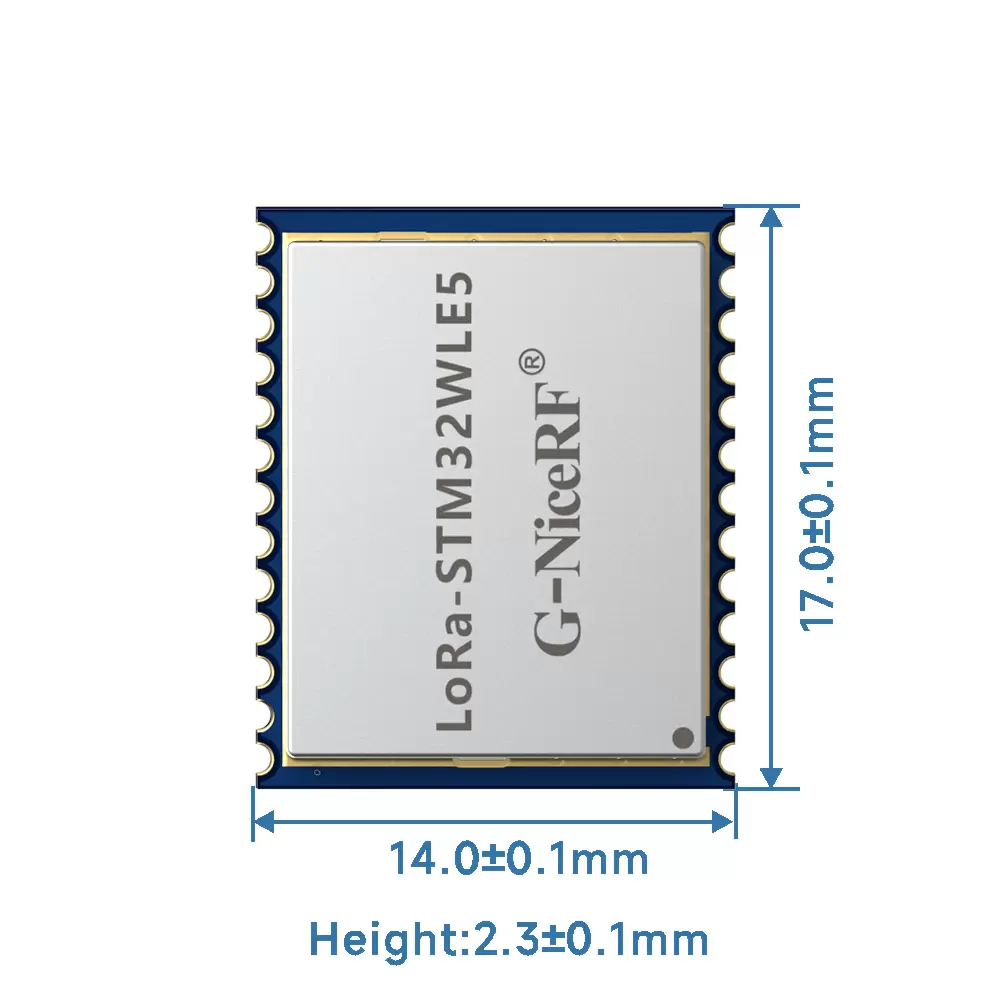

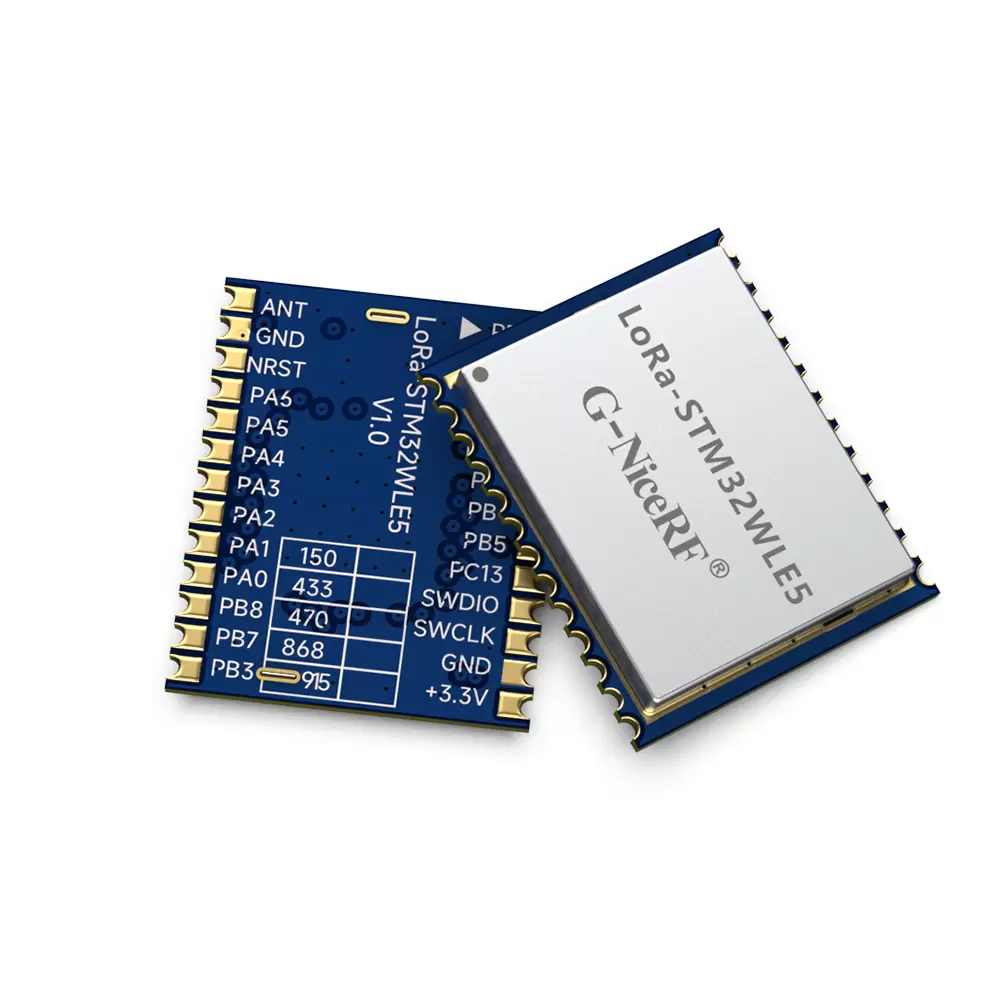

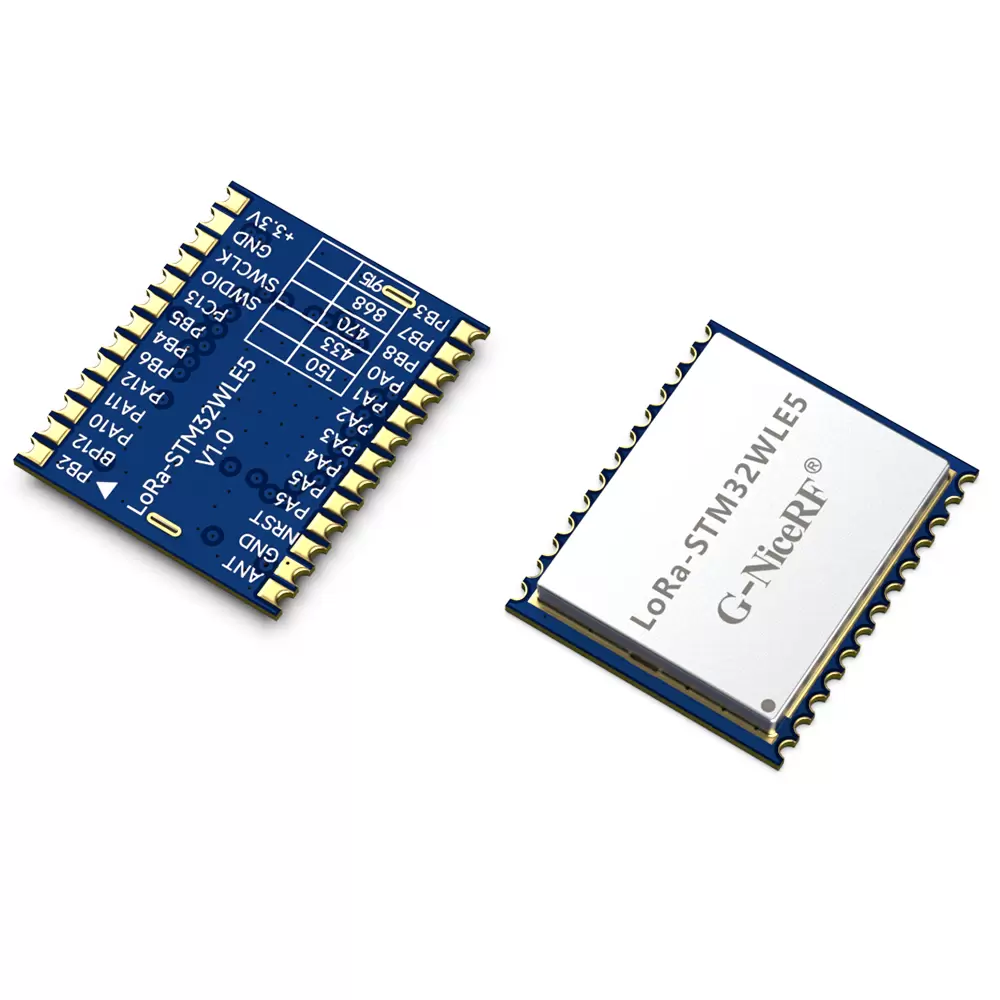

LoRa-STM32WLE5: беспроводной модуль SOC со встроенным ядром ARM Cortex-M4 сверхкомпактного размера
Беспроводной модуль LoRa-STM32WLE5 использует чип STM32WLE5 от STMicroelectronics, специально разработанный для беспроводных решений сверхбольшой дальности связи и сверхнизкого энергопотребления. Модуль использует модуляцию LoRa® и построен на базе высокопроизводительного 32-битного RISC-ядра Arm® Cortex®-M4 с рабочей частотой до 48 МГц, флэш-памятью до 128 КБ и статическим ОЗУ (SRAM) до 64 КБ. Ядро включает в себя полный набор инструкций цифрового сигнального процессора (DSP) и независимый блок защиты памяти (MPU), повышающий безопасность приложений. Этот модуль широко применяется в различных областях, таких как системы безопасности, интеллектуальное сельское хозяйство, промышленное производство и умные дома.
Параметры | Условие теста | Мин. | Тип. | Макс | Единица |
Диапазон напряжения | 1.8 | 3.3 | 3.6 | В | |
Рабочая температура | - 4 0 | 25 | 85 | ℃ | |
Максимальный входной сигнал | 10 | дБм | |||
Текущее потребление | |||||
Ток передачи | @3.3v | <120 | мА | ||
Получение тока | <8 | мА | |||
Ток сна | <1 | uA | |||
Параметры РЧ | |||||
Диапазон частот | @433MHz | 400 | 460 | МГц | |
@470MHz | 470 | 510 | МГц | ||
@868MHz | 850 | 890 | МГц | ||
@915MHz | 900 | 940 | МГц | ||
Мощность передачи | 20 | 21 | 22 | дБм | |
Чувствительность приема | @BW=125KHz,SF=12 | -141 | дБм | ||
Ошибка частоты | 10 | частей на миллион | |||
Скорость модуляции | @LoRa | 0,018 | 62,5 | кпбс | |
@ФСК | 0,6 | 300 | кпбс | ||
Частота диапазона УВЧ: 433/470 МГц, 868/915 МГц
Настраиваемый диапазон частот от 150 до 960 МГц
Дальность передачи на открытой местности более 5000 метров
Высокая чувствительность приемника до -141 дБм при полосе пропускания 125 кГц, SF=12
Регулируемая мощность передачи, до 22 дБм
Разнообразные интерфейсы: UART, SPI, I2C, GPIO, АЦП
Ток в спящем режиме : < 2 мкА
Ток приема : < 10 мА
Ядро процессора: 32-битный процессор Arm® Cortex®-M4
Функции безопасности: поддержка 256-битного аппаратного шифрования и защиты чтения и записи PCROP.
Компактный размер с конструкцией штампованного отверстия, облегчающей вторичную разработку заказчиками
Приложение
Умное сельское хозяйство
Промышленное производство
Умный дом
Удаленное орошение

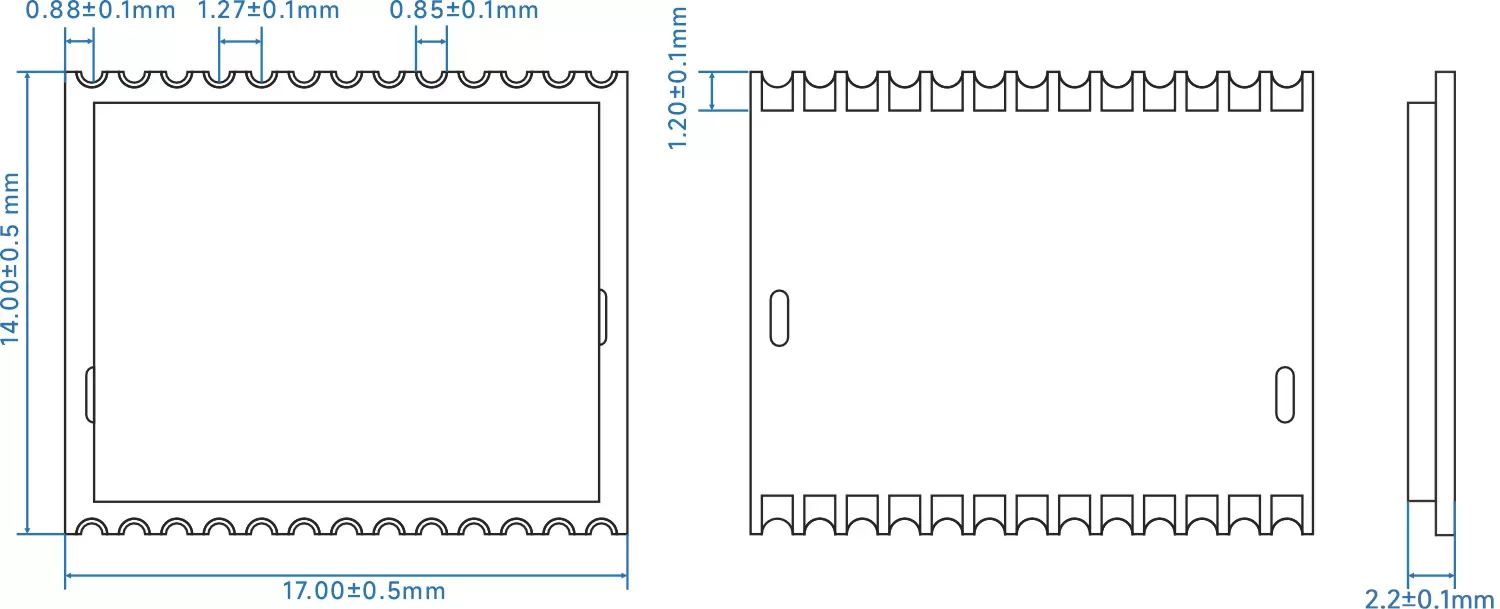

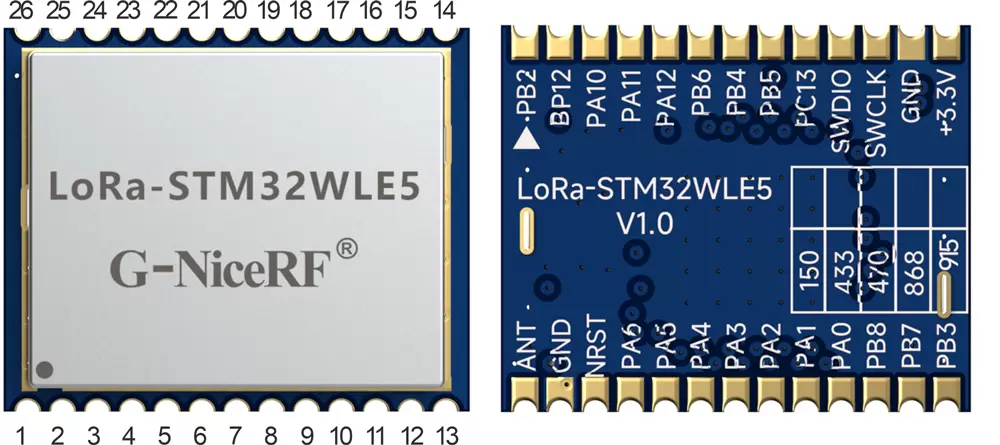

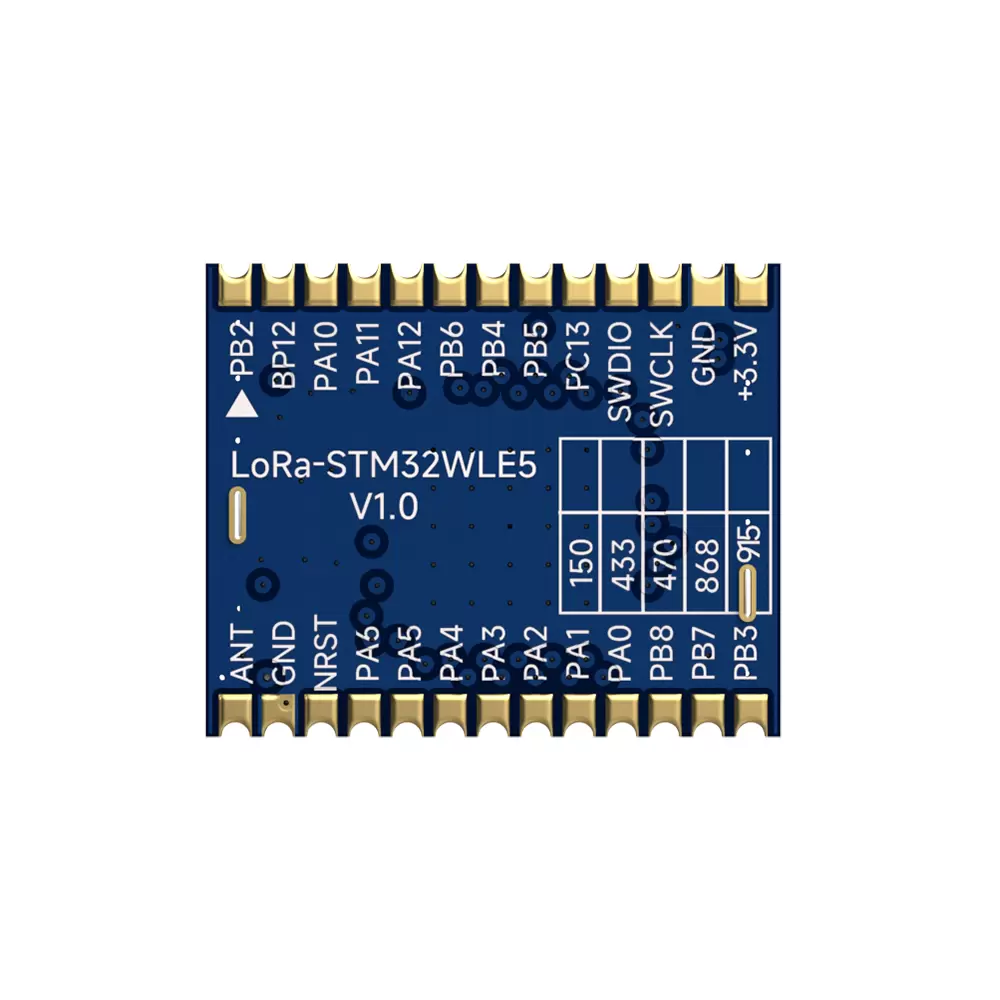

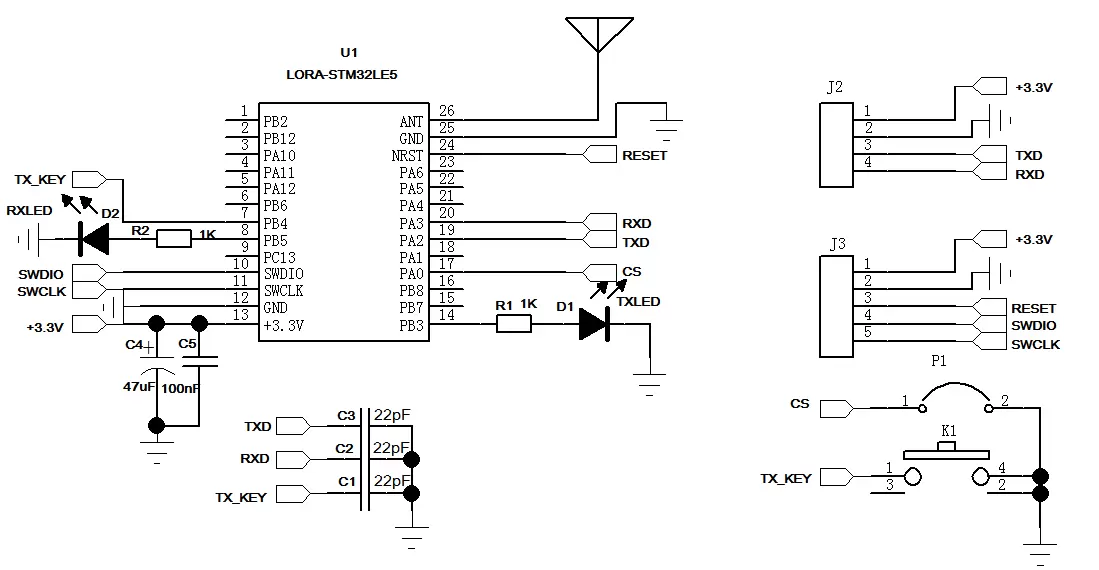

НОМЕР ПИН-КОДА | Имя пин-кода | Ввод/вывод | Описание |
1 | ПБ2 | ИО | Микроконтроллер ввода-вывода встроенного чипа; функции см. в спецификации микросхемы. |
2 | ПБ12 | ИО | Микроконтроллер ввода-вывода встроенного чипа; функции см. в спецификации микросхемы. |
3 | ПА10 | ИО | Микроконтроллер ввода-вывода встроенного чипа; функции см. в спецификации микросхемы. |
4 | ПА11 | ИО | Микроконтроллер ввода-вывода встроенного чипа; функции см. в спецификации микросхемы. |
5 | ПА12 | ИО | Микроконтроллер ввода-вывода встроенного чипа; функции см. в спецификации микросхемы. |
6 | ПБ6 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
7 | ПБ4 | я | Микроконтроллер ввода-вывода встроенного чипа, программа DEMO определяет контакт кнопки передачи; нажатие кнопки передает данные. |
8 | ПБ5 | ИО | Микроконтроллер ввода-вывода встроенного чипа, программа DEMO определяет вывод индикатора приема; выводит высокий уровень при получении данных, в противном случае — низкий уровень. |
9 | ПК13 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
10 | SWDIO | ИО | Микроконтроллер ввода-вывода встроенного чипа, программный интерфейс. |
11 | SWCLK | я | Микроконтроллер ввода-вывода встроенного чипа, программный интерфейс. |
12 | Земля | - | Подключите к отрицательному полюсу источника питания. |
13 | ВКЦ | - | Подключите к положительному полюсу источника питания. |
14 | ПБ3 | ИО | Микроконтроллер ввода-вывода встроенного чипа, программа DEMO определяет индикаторный вывод передачи; выводит высокий уровень при передаче, низкий — при отсутствии передачи. |
15 | ПБ7 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
16 | ПБ8 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
17 | ПА0 | ИО | Микроконтроллер ввода-вывода встроенного чипа, Программа DEMO определяет CS. |
18 | ПА1 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
19 | ПА2 | ИО | Микроконтроллер ввода-вывода встроенного чипа, Программа DEMO определяет TXD. |
20 | ПА3 | ИО | Микроконтроллер ввода-вывода встроенного чипа, Программа DEMO определяет RXD. |
21 | ПА4 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
22 | ПА5 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
23 | ПА6 | ИО | Микроконтроллер ввода-вывода встроенного чипа, конкретные функции см. в книге спецификаций микросхемы. |
24 | НРСТ | я | Микроконтроллер ввода-вывода встроенного чипа, контакт сброса микросхемы, активный низкий. |
25 | Земля | - | Подключите к отрицательному полюсу источника питания. |
26 | МУРАВЕЙ | Подключите внешнюю антенну сопротивлением 50 Ом. |
