Модуль LoRa Pro — это новая серия усовершенствованных сетевых беспроводных коммуникационных модулей от Wireless. Он основан на чипе Semtech SX127X и использует передовую технологию скачкообразной перестройки частоты LoRa с расширенным спектром для достижения высокой чувствительности. Проникающая способность и дальность связи значительно превосходят существующие продукты FSK и GFSK, а также обладают более высокой помехоустойчивостью. Чтобы удовлетворить потребности различных клиентов, мы разработали программное обеспечение модулей этой серии как универсальное. Пользователи могут переключаться между различными режимами работы с помощью модуля конфигурации программного обеспечения ПК. В режиме MESH модуль маршрутизации обеспечивает автоматическую маршрутизацию. Функция позволяет пользователю создавать сетевую передачу без слепых зон и ограничений по расстоянию посредством объединения нескольких модулей. Кроме того, пользователи могут шифровать беспроводные данные AES128 с помощью программного обеспечения ПК или команд последовательного порта, что повышает безопасность передачи данных.

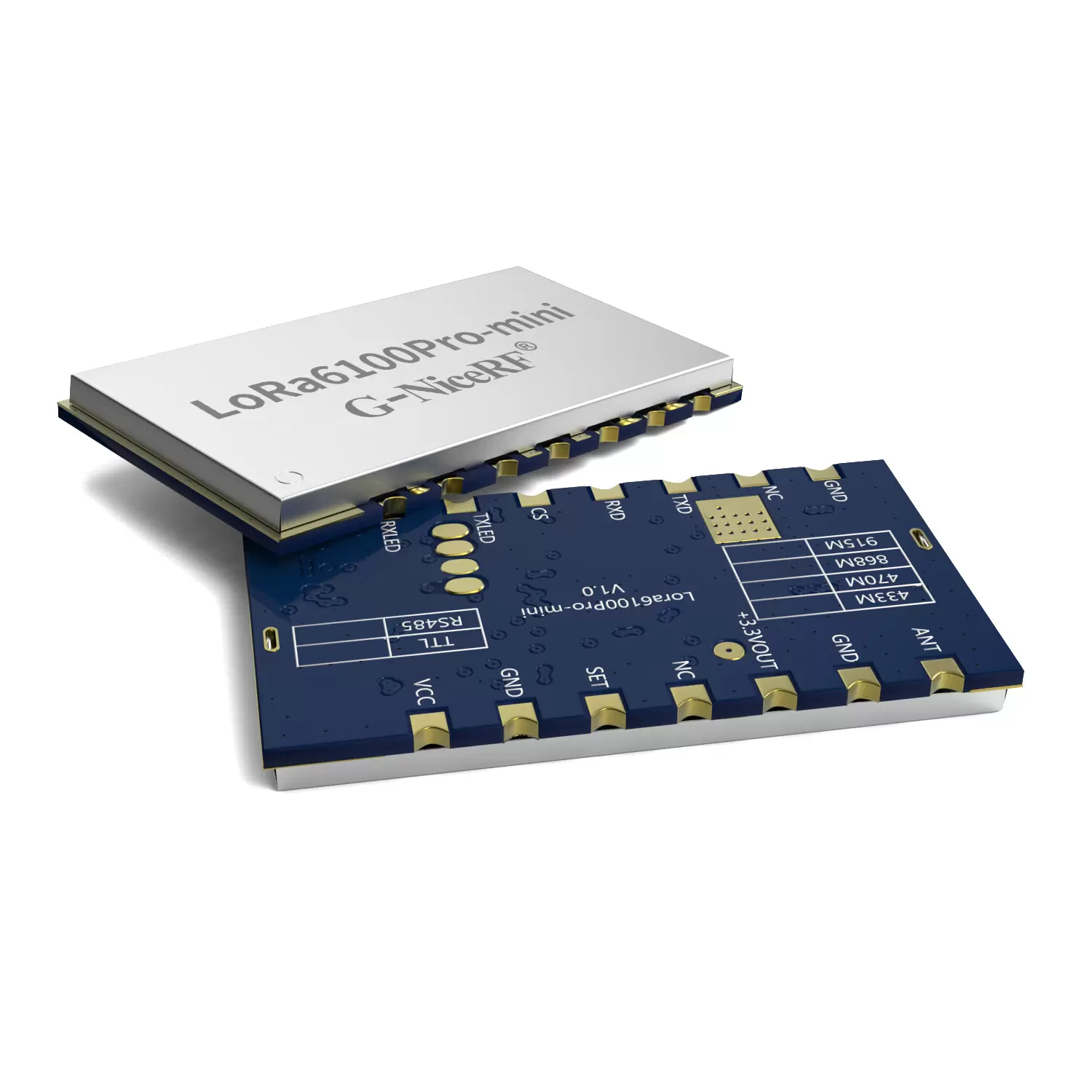

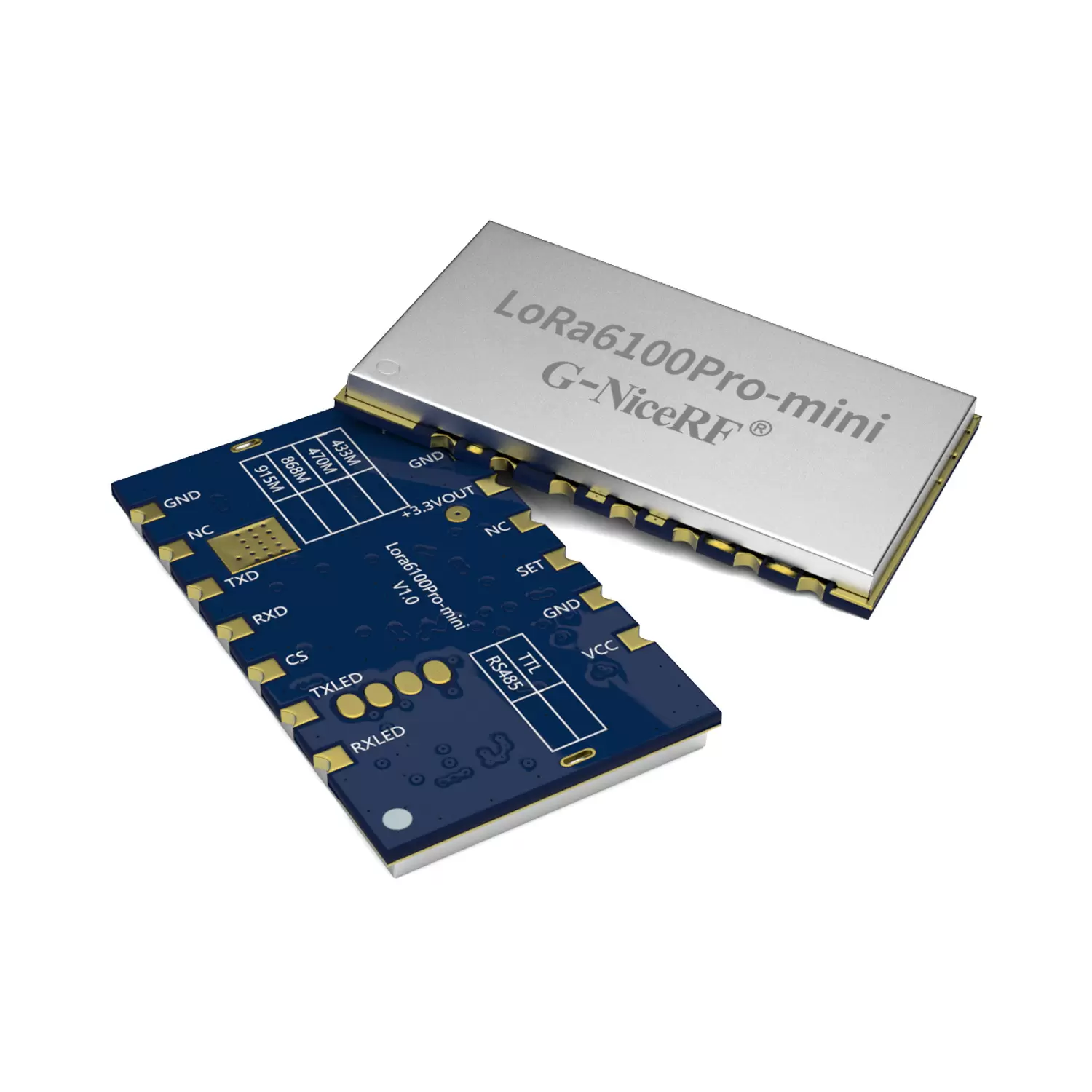

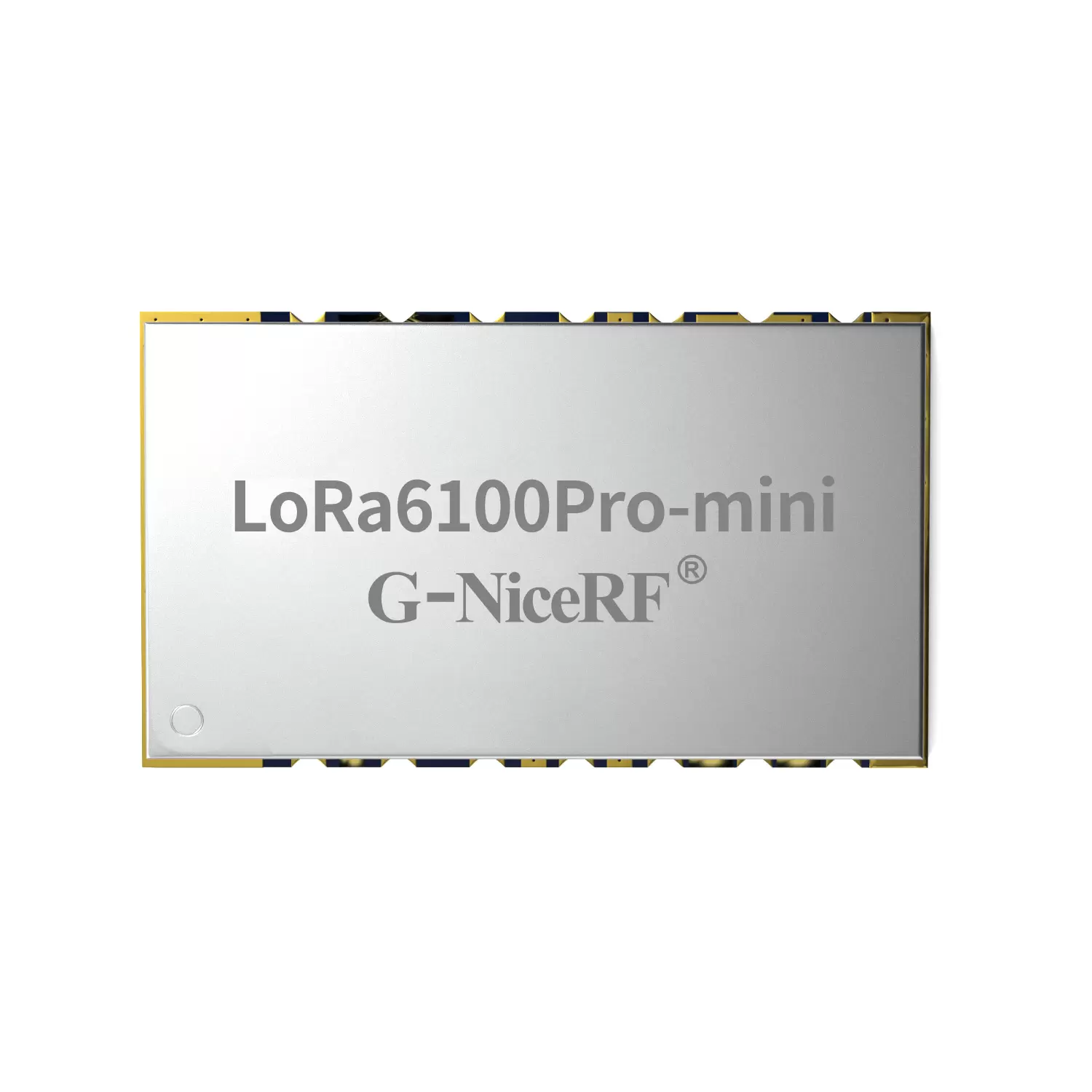

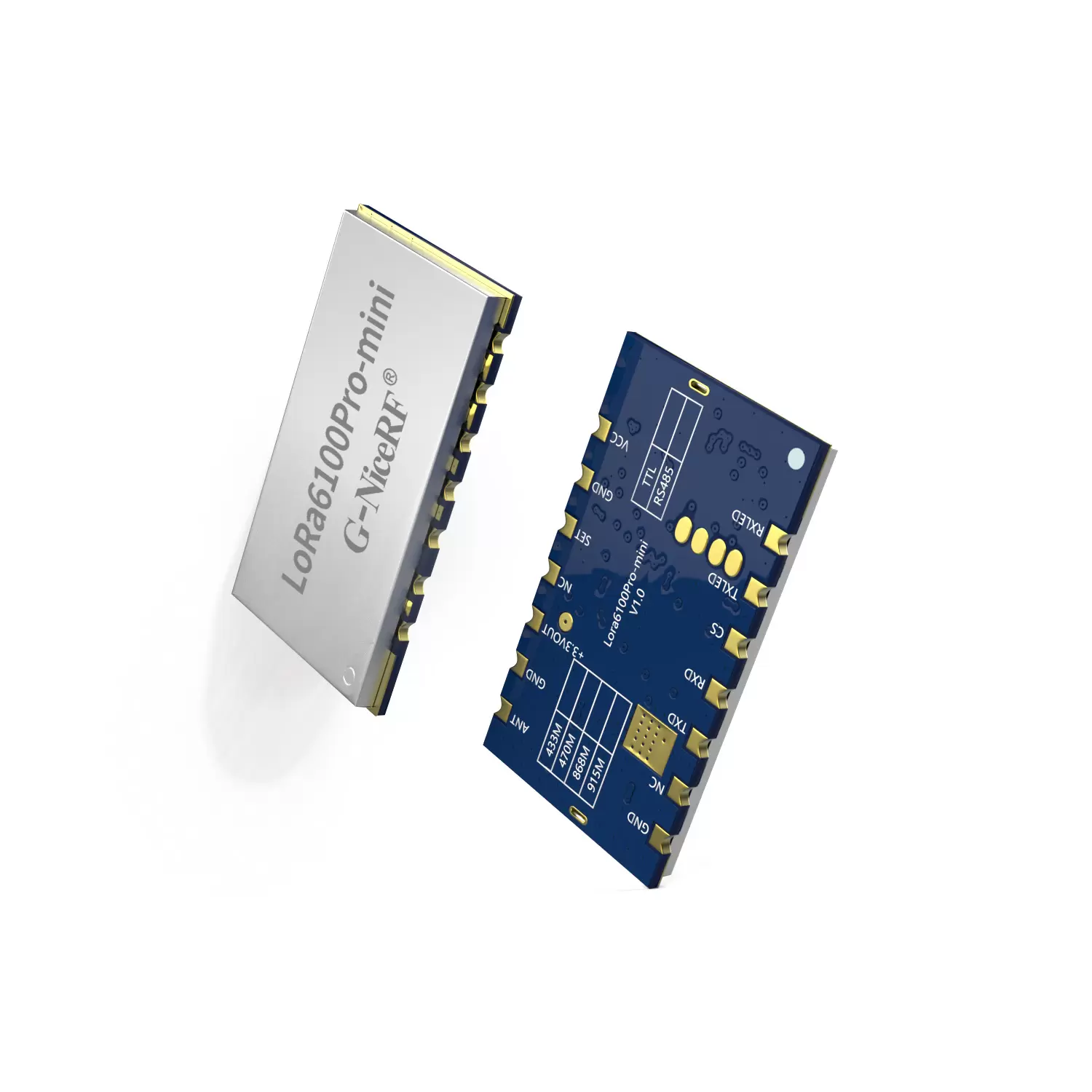

Модуль LoRa6100Pro-mini имеет компактный корпус с отверстиями для штамповки, что позволяет легко встраивать его в устройства с ограниченным пространством. Он подходит для встраиваемых приложений со строгими требованиями к размерам. Модуль обладает выходной мощностью 1 Вт и поддерживает интерфейсы уровня TTL и RS485.
LoRa6100Pro-mini использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Параметров | Мин. | Тип. | Макс. | Единица | Состояние |
Рабочее состояние | |||||
Диапазон напряжений | 3.3 | 5.0 | 6.5 | В | |
Рабочая температура | -40 | 25 | +85 | ℃ | |
Текущее потребление | |||||
Ток Rx | <16 | мА | @5V,@уровень ТТЛ | ||
Ток передачи | < 600 | мА | @5V,@уровень ТТЛ | ||
ток сна | < 250 | uA | Настраиваемая версия <5 мкА | ||
Параметры РЧ | |||||
Диапазон частот
| 414.92 | 433.92 | 453.92 | МГц | @433MHz |
470,92 | 489,92 | 509.92 | МГц | @470MHz | |
849.92 | 868.92 | 888.92 | МГц | @868MHz | |
895.92 | 914.92 | 934.92 | МГц | @915MHz | |
Скорость передачи данных | 91 | 656 | 17353 | бит/с | @LoRa |
Выходная мощность | + 16 | > 29,5 | + 31 | дБм | @5V,@433MHz / 470MHz |
Чувствительность | -139 | дБм | @ 91 бит/с | ||
Диапазон частот: 433/470/868/915 МГц (опция)
Дальность передачи на открытой местности до 8 км при низкой скорости

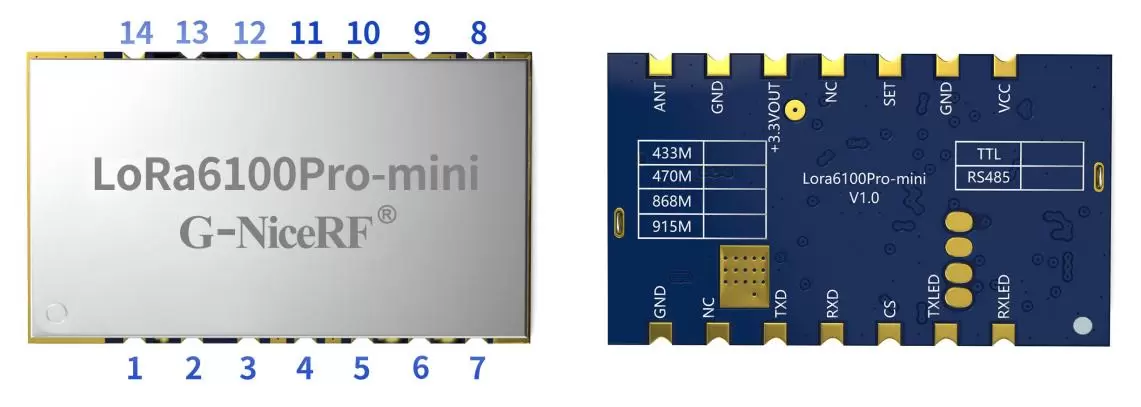

№ контакта | Имя пин-кода | Уровень IO | Описание |
1 | RXLED | 0-3,3 В | Индикатор приема сигнала , загорается при низком уровне, по умолчанию - высокий уровень |
2 | TXLED | 0-3,3 В | Индикатор сигнала передачи , загорается при низком уровне, по умолчанию - высокий уровень |
3 | CS | 0-3,3 В | Контакт включения модуля ( встроенный подтягивающий резистор ) Примечание: заводская версия по умолчанию: ток в спящем режиме <250 мкА. При высоком уровне сигнала CS или плавающем уровне сигнала модуль работает в обычном режиме; при низком уровне сигнала CS он переходит в спящий режим. Версия с низким энергопотреблением: ток в спящем режиме <15 мкА. При низком уровне сигнала CS модуль работает в обычном режиме; при высоком уровне сигнала CS или плавающем состоянии он переходит в спящий режим. (Требуется настройка) |
4 | RXD | 0-3,3 В | Вход последовательной связи модуля |
5 | TXD | 0-3,3 В | Выход последовательной связи модуля |
6,11 | NC | NC (нет соединения) | |
7,9,13 | Земля | Подключите к отрицательной клемме источника питания. | |
8 | МУРАВЕЙ | Выход РЧ-сигнала, подключение к антенне 50 Ом | |
10 | +3. 3В ВЫХОД | 0-3,3 В | Выходной контакт напряжения 3,3 В, способный управлять нагрузкой до 50 мА |
12 | НАБОР | 0-3,3 В | Включение параметра конфигурации (включено низким уровнем для настройки параметра, по умолчанию — выход высокого уровня) |
14 | ВКЦ | 3,3-6,0 | Подключите к положительному полюсу источника питания (типичное значение 5 В) |
Certification: Others
Modulation: LoRa
Interface: TTL
Output Power: 2W
Frequency: 433MHz,470MHz,868MHz,915MHz
Network: MESH,Point-to-point

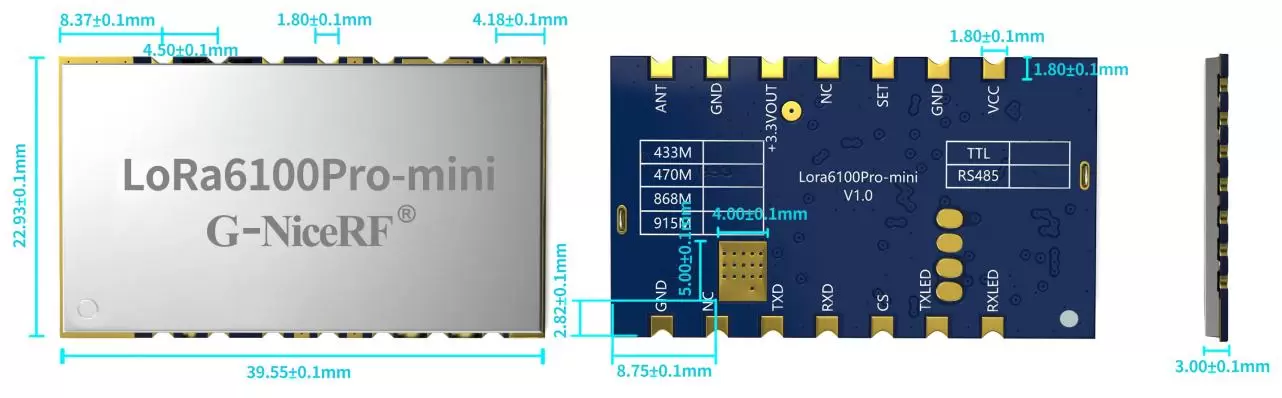

Размер (мм):39,55*22,93
