LoRa6100Pro: модуль LoRa большой дальности 1 Вт с шифрованием UART AES, ячеистой сетью и защитой от электростатического разряда
- Модуль LoRa Pro — это новая серия усовершенствованных сетевых модулей LoRa от Wireless. Он использует чип Semtech SX127X.
- Чтобы удовлетворить потребности различных заказчиков, мы разработали модульное программное обеспечение этой серии как комплексное решение. Пользователи могут переключаться между различными режимами работы с помощью модуля конфигурации программного обеспечения ПК. В режиме MESH модуль маршрутизации выполняет автоматическую маршрутизацию. Благодаря этому пользователь может организовать сетевую передачу данных без слепых зон и ограничений по расстоянию, комбинируя несколько модулей. Кроме того, пользователи могут шифровать беспроводные данные по стандарту AES128 с помощью программного обеспечения ПК или команд последовательного порта, что повышает безопасность передачи данных.
- Модуль LoRa LoRa6100Pro рассчитан на выходную мощность 1 Вт и доступен в режимах TTL/RS232/RS485. Он широко используется для беспроводного дистанционного управления передачей данных.
- LoRa6100Pro использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
- Примечание: Серию LoRa Pro можно настроить для совместимости с нашими предыдущими модулями UART LoRa.
- Аппаратные характеристики:
- 1. Небольшой размер, большие расстояния.
- 2. Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам.
- 3. Встроенная схема защиты от перегрузки по току и перенапряжения при обратном подключении.
- Возможности программного обеспечения:
- Метод шифрования данных AES128.
- Функция LBT (слушай, прежде чем говорить) является опциональной.
- Узел/маршрут/узел+маршрут необязательно в режиме MESH.

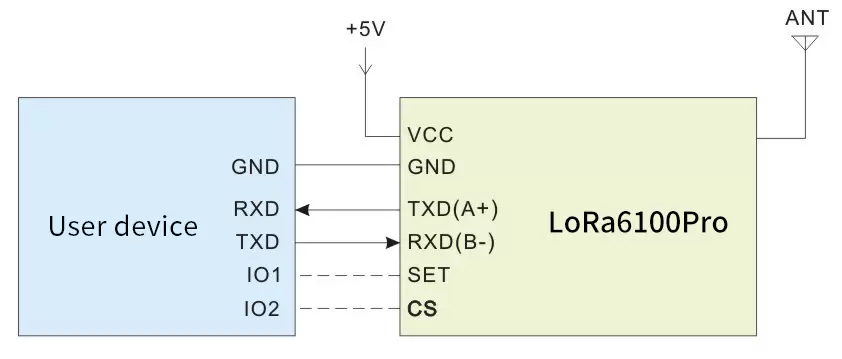

Примечание: Модуль имеет внутреннюю стабилизацию напряжения LDO 3,3 В. Выводы CS и SET управляются напряжением 3,3 В. TXD и RXD также имеют напряжение 3,3 В.
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон напряжения | 3.3 | 5.0 | 6.5 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | <16 | мА | @5 В @уровень ТТЛ @ 20 дБм | ||
| Ток передачи | < 600 | мА | |||
| ток сна | < 250 | uA | |||
| Параметры РЧ | |||||
Диапазон частот | 414.92 | 433.92 | 453.92 | МГц | @433MHz |
| 470,92 | 489,92 | 509.92 | МГц | @470MHz | |
| 849.92 | 868.92 | 888.92 | МГц | @868MHz | |
| 895.92 | 914.92 | 934.92 | МГц | @915MHz | |
| Скорость передачи данных | 91 | 656 | 17353 | бит/с | @LoRa |
| Выходная мощность | + 24 | > 29,5 | + 31 | дБм | @5V,@433MHz / 470MHz |
| + 21 | > 27 | + 28,5 | дБм | @5V,@868MHz / 915MHz | |
| Чувствительность | -139 | дБм | @91bps | ||
| Интерфейс | ТТЛ, RS232, RS485 |
| Сеть | СЕТКА |
| Частота | 433 МГц,470 МГц,868 МГц,915 МГц |
| Модуляция | Лора |
| Выходная мощность | 1W |
Особенности модуля LoRa LoRa6100Pro
- Дальность передачи на открытой местности до 8 км при низкой скорости
- Диапазон частот: 433/470/868/915 МГц (опция)
- Метод шифрования данных AES128
- Узел/маршрут/узел+маршрут опционально в режиме MESH
- Функция LBT (слушай, прежде чем говорить) опциональна
- Уровень прыжка в режиме MESH
- CRC-шифрование необязательно
- Встроенная схема защиты от сброса оборудования
- Разнообразные параметры последовательного порта
- До 40 каналов в каждом диапазоне
- модуляция LoRa
- Интерфейс TTL/RS232/RS485
- Чувствительность: -139 дБм
- Максимальная выходная мощность: 500 мВт/1 Вт (+27/+30 дБм)
- Рабочее напряжение: 3,3 ~ 6,5 В
- Рабочая температура: -40 ~ +85 °С

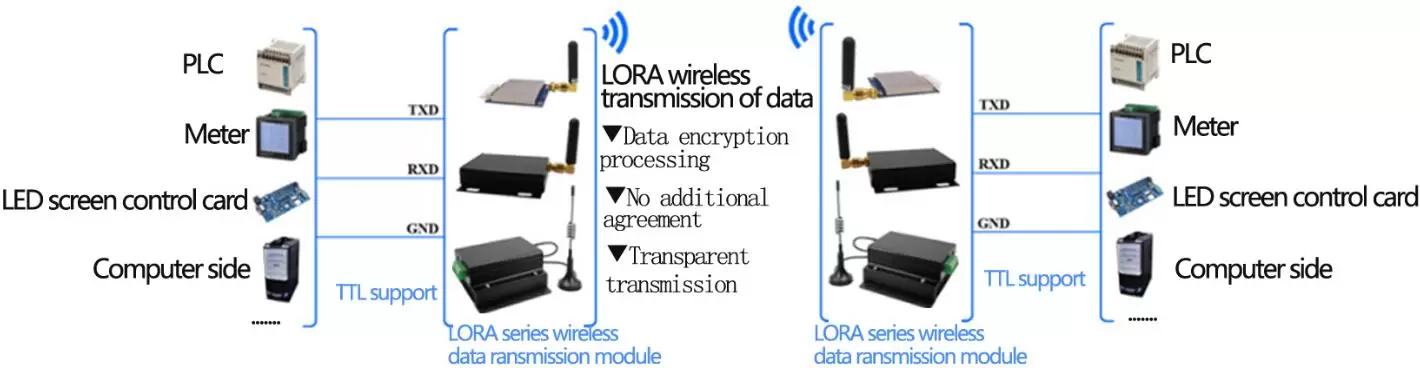

Применение модуля LoRa LoRa6100Pro
- Пульт дистанционного управления
- Удаленное считывание показаний счетчиков
- Сбор промышленных данных
- Телеметрия домашней автоматизации
- Беспроводная передача данных
- Система контроля доступа

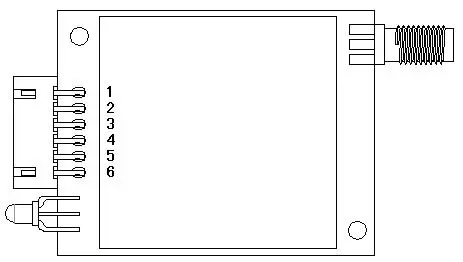

| Номер контакта | Определение | Описание |
| 1 | ВКЦ | Подключен к положительному источнику питания (обычно 5 В) |
| 2 | Земля | Подключено к земле |
| 3 | TXD/A | подключитесь к A@485 |
| 4 | RXD/B | подключитесь к B@485 |
| 5 | НАБОР | Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию) |
| 6 | CS | Вывод включения модуля (встроенный подтягивающий резистор) Примечание: заводская версия по умолчанию: ток в спящем режиме <200 мкА, CS подтянут к высокому уровню или приостанавливается для нормальной связи, спящий режим на низком уровне; версия с низким энергопотреблением: ток в спящем режиме <15 мкА, нормальная связь, когда CS подтянут к низкому уровню, подтянут к высокому уровню или переходит в спящий режим. |
