SV610Pro: 100 мВт модуль беспроводной передачи данных с высокой степенью интеграции
SV610Pro — это высокоинтегрированный модуль радиочастотного приемопередатчика промышленного класса, который предлагает стандартный интерфейс TTL для бесшовной интеграции с устройствами клиентов.
В его состав входит высокопроизводительный узкополосный радиочастотный чип от Silicon Lab, США.
Исключительно низкая чувствительность модуля и выходная мощность 100 мВт обеспечивают превосходную производительность связи.
Кроме того, он обеспечивает несколько частотных каналов и настраиваемый сетевой идентификатор для минимизации беспроводных помех во время передачи.
Пользователи могут считывать или изменять внутренние параметры с помощью предоставленного нами программного обеспечения для ПК или путем отправки определенных последовательных команд.
Компактный размер и удобные настройки SV610Pro позволяют широко использовать его в промышленных системах управления.
SV610Pro производится и тестируется с использованием строго бессвинцового процесса, соответствующего стандартам RoHS и Reach.
Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
Рабочее состояние | |||||
Диапазон напряжения | 3.3 | 4 | 6 | В | |
Рабочая температура | -40 | 25 | +85 | ℃ | |
Потребляемая мощность | |||||
Ток приема | < 22 | мА | |||
Ток передачи | < 95 | мА | |||
Параметры РЧ | |||||
Диапазон частот
| 414.92 | 433,92 | 453,92 | МГц | @433МГц |
470,92 | 489,92 | 509.92 | МГц | @470МГц | |
849.92 | 868.92 | 888.92 | МГц | @868МГц | |
895.92 | 914.92 | 934.92 | МГц | @915МГц | |
Скорость передачи данных | 1.2 | 9.6 | 1000 | Кбит/с | ФСК |
Выходная мощность | -1 | 20 | дБм | программно-конфигурируемый | |
Чувствительность | -123 | дБм | @1.2Кбит/с | ||
Функции
Дальность передачи на открытой местности до 2000 метров при 1,2 кбит/с
433/470/868/915 МГц (настраиваемый)
40 каналов
4-байтовый идентификатор сети
Настраиваемые последовательные параметры
Режим модуляции FSK
Доступен мониторинг уровня сигнала RSSI
Интерфейс: ТТЛ
Максимальная скорость передачи данных: до 1 Мбит/с
Автоматическое согласование антенн и управление двунаправленным переключением
Чувствительность: -123 дБм
Максимальная выходная мощность: 100 мВт (+20 дБм)
Рабочее напряжение: 3,3 ~ 6,0 В
Рабочая температура: -40 ~ +85 °C
Вес: 2,0 г
Приложение
Умная промышленность
Системы безопасности
Аварийная пожарная связь
Сбор данных с датчиков
Промышленная удаленная передача данных
Проверка линии электропередач
Передача данных светодиодного экрана
ПЛК (программируемый логический контроллер)
Умный город
Умная сеть
Управление уличным/ландшафтным освещением
Передача данных о шахтах/люках
Передача данных по автомагистралям, железным дорогам и туннелям
Умная парковка
Умное сельское хозяйство
Сельскохозяйственное орошение
Дроны
Дистанционное управление водяными клапанами и насосами
Интернет вещей и другие области
Удаленное считывание показаний счетчика
Удалённое управление телеметрией
Телеметрия домашней автоматизации
Дистанционное медицинское оборудование
Управление роботом
Системы контроля доступа

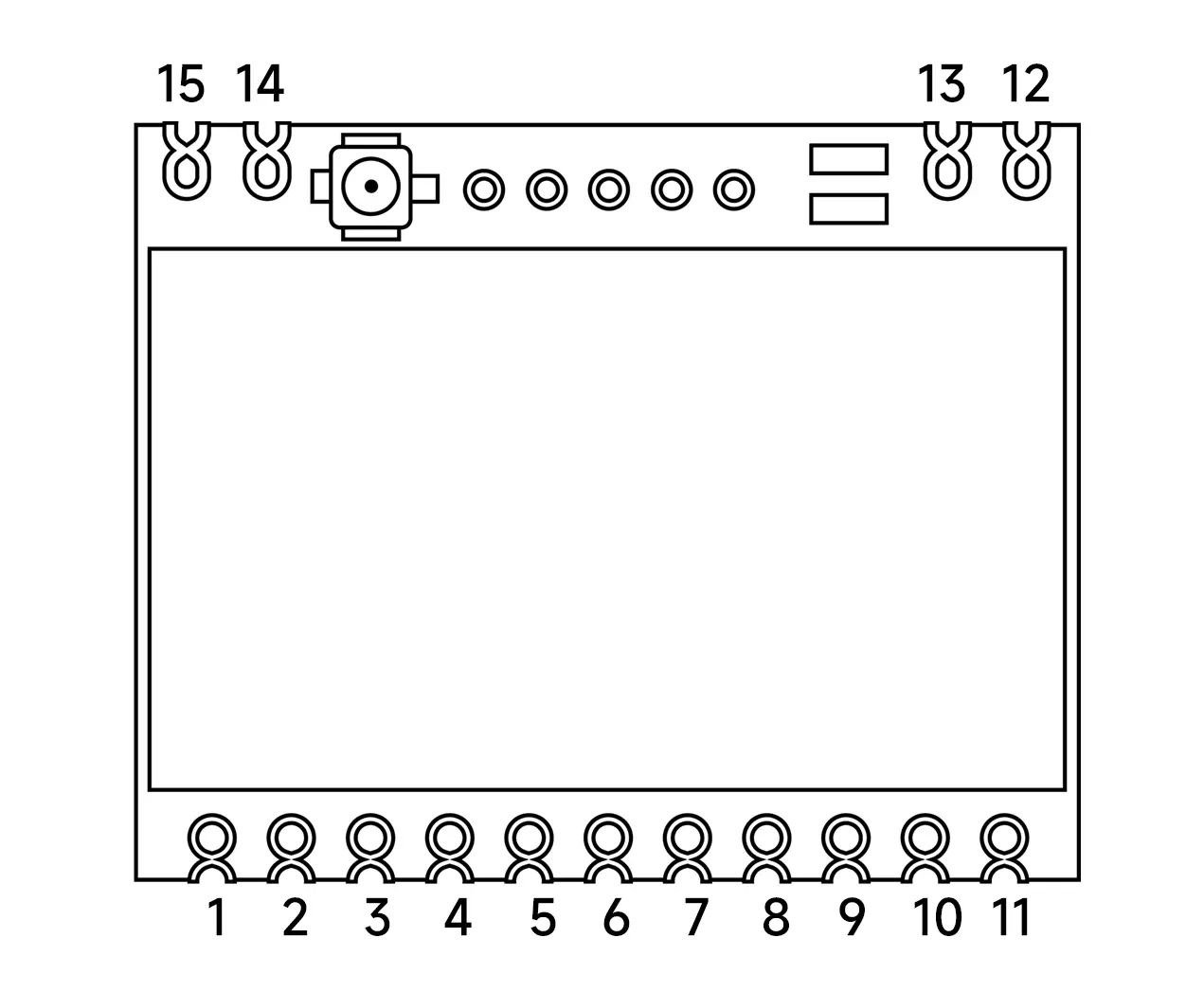

Номер контакта | Определение штифта | Ввод/вывод | Уровень | Описание |
1,10,12,13,15 | ЗН ЗЕМЛЯ | Подключите отрицательный полюс источника питания, заземляющий провод. | ||
2 | РЕ1 | Ввод/вывод | 0-3,3 В | Подключение к внутреннему вводу/выводу микроконтроллера, расширяемые функции |
3 | РЕ0 | Ввод/вывод | 0-3,3 В | Подключение к внутреннему вводу/выводу микроконтроллера, расширяемые функции |
4 | ПК13 | Ввод/вывод | 0-3,3 В | Подключение к внутреннему вводу/выводу микроконтроллера, расширяемые функции |
5 | ПК14 | Ввод/вывод | 0-3,3 В | Подключение к внутреннему вводу/выводу микроконтроллера, расширяемые функции |
6 | КС | я | 0-3,3 В | Включение модуля (низкоуровневый сон, зарезервировано) |
7 | НАБОР | я | 0-3,3 В | Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию) |
8 | RXD | я | 0-3,3 В | Последовательный прием данных связи |
9 | TXD | О | 0-3,3 В | Последовательная передача данных |
11 | ВКЦ | Подключите положительный полюс источника питания (обычно 4 В) | ||
14 | МУРАВЕЙ | Выходной радиочастотный сигнал, подключенный к антенне сопротивлением 50 Ом |
