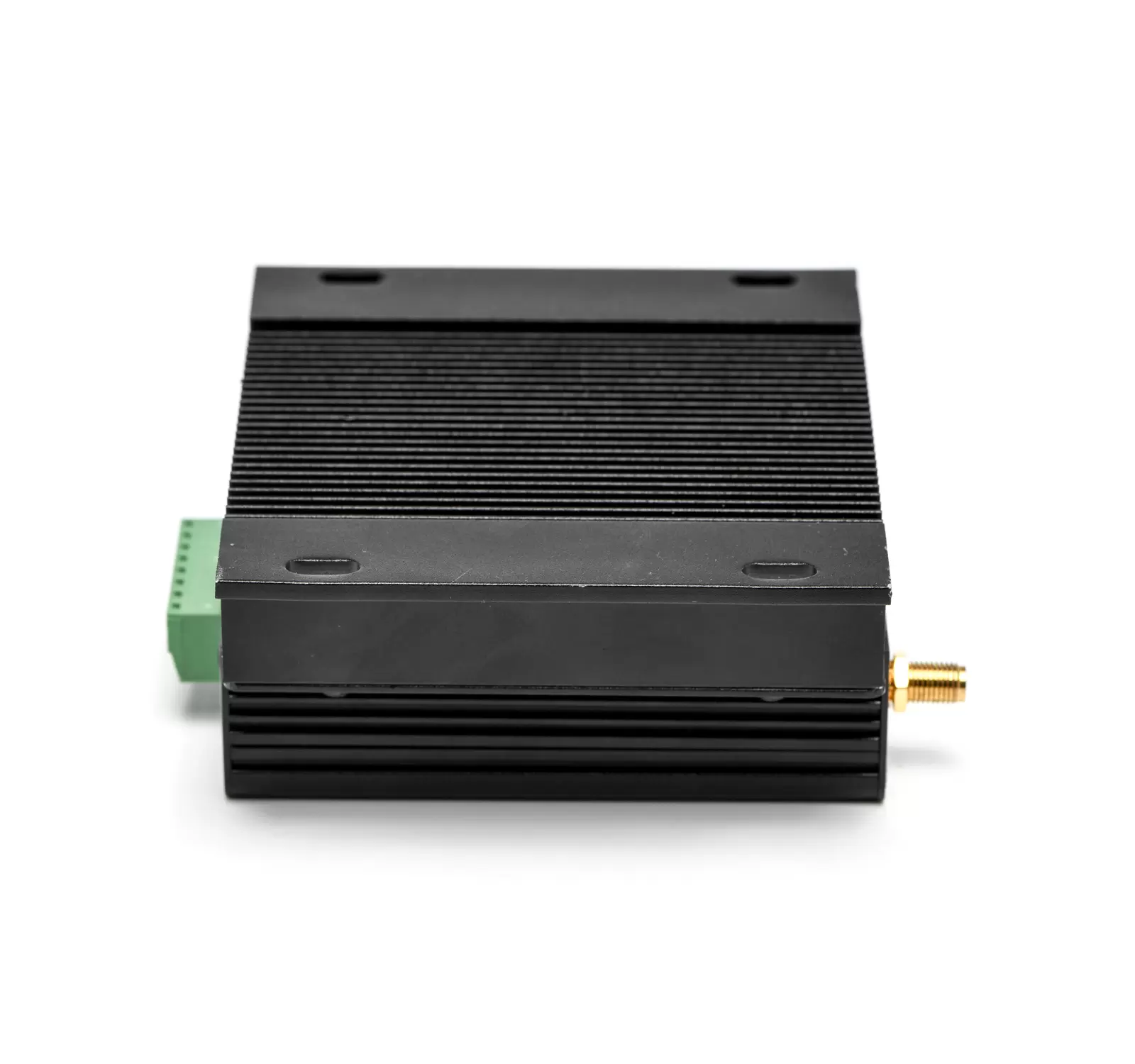

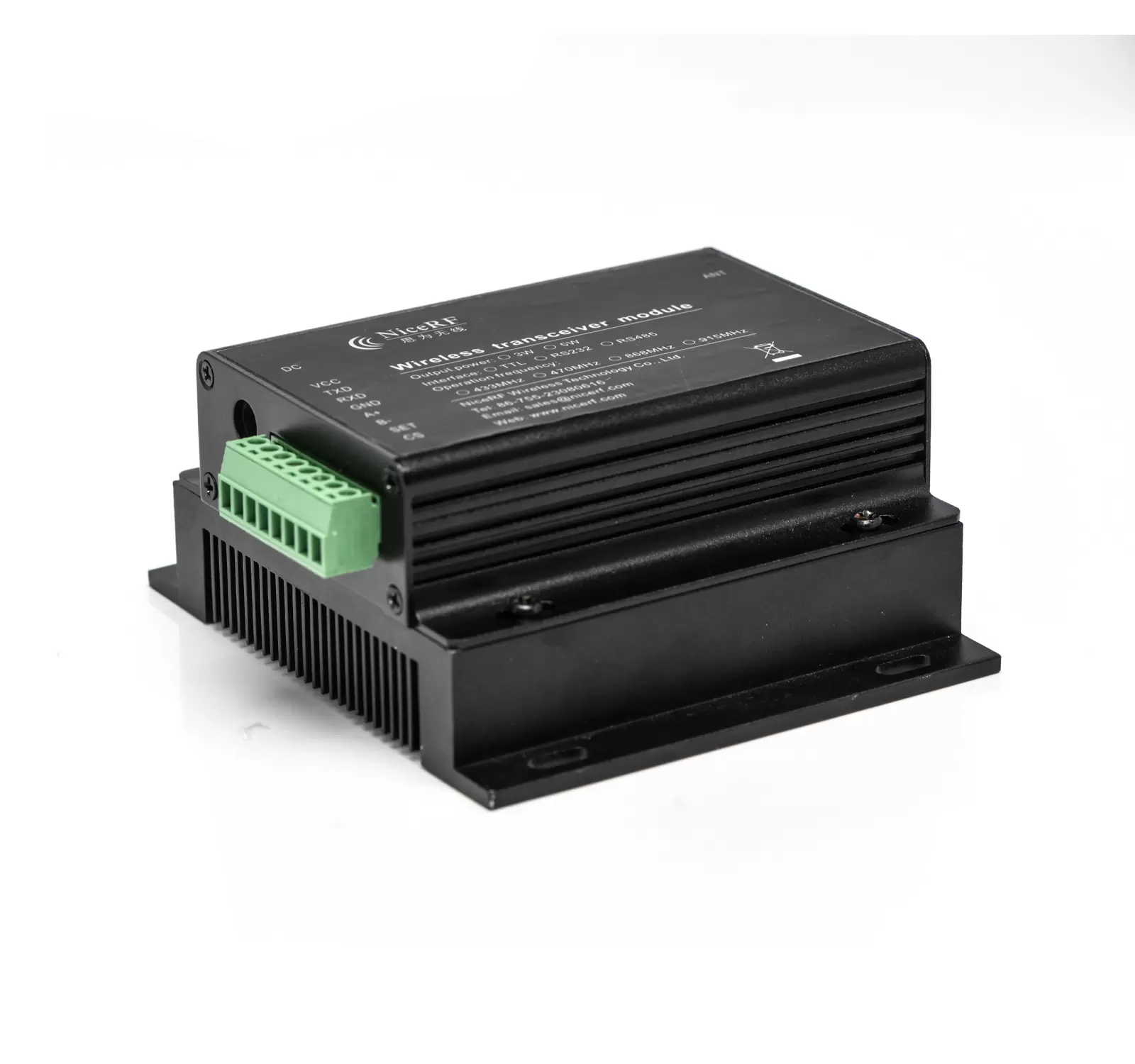

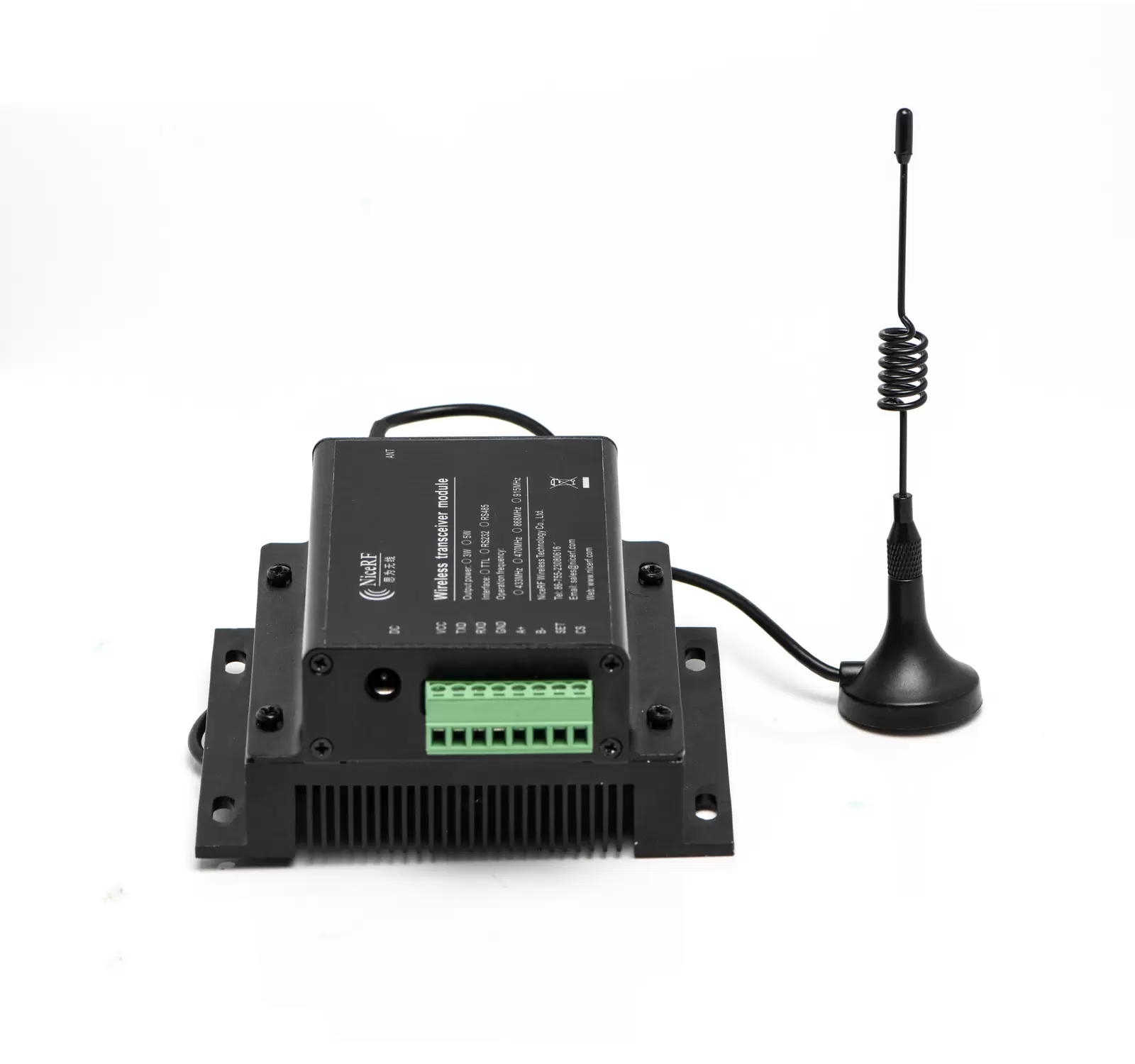

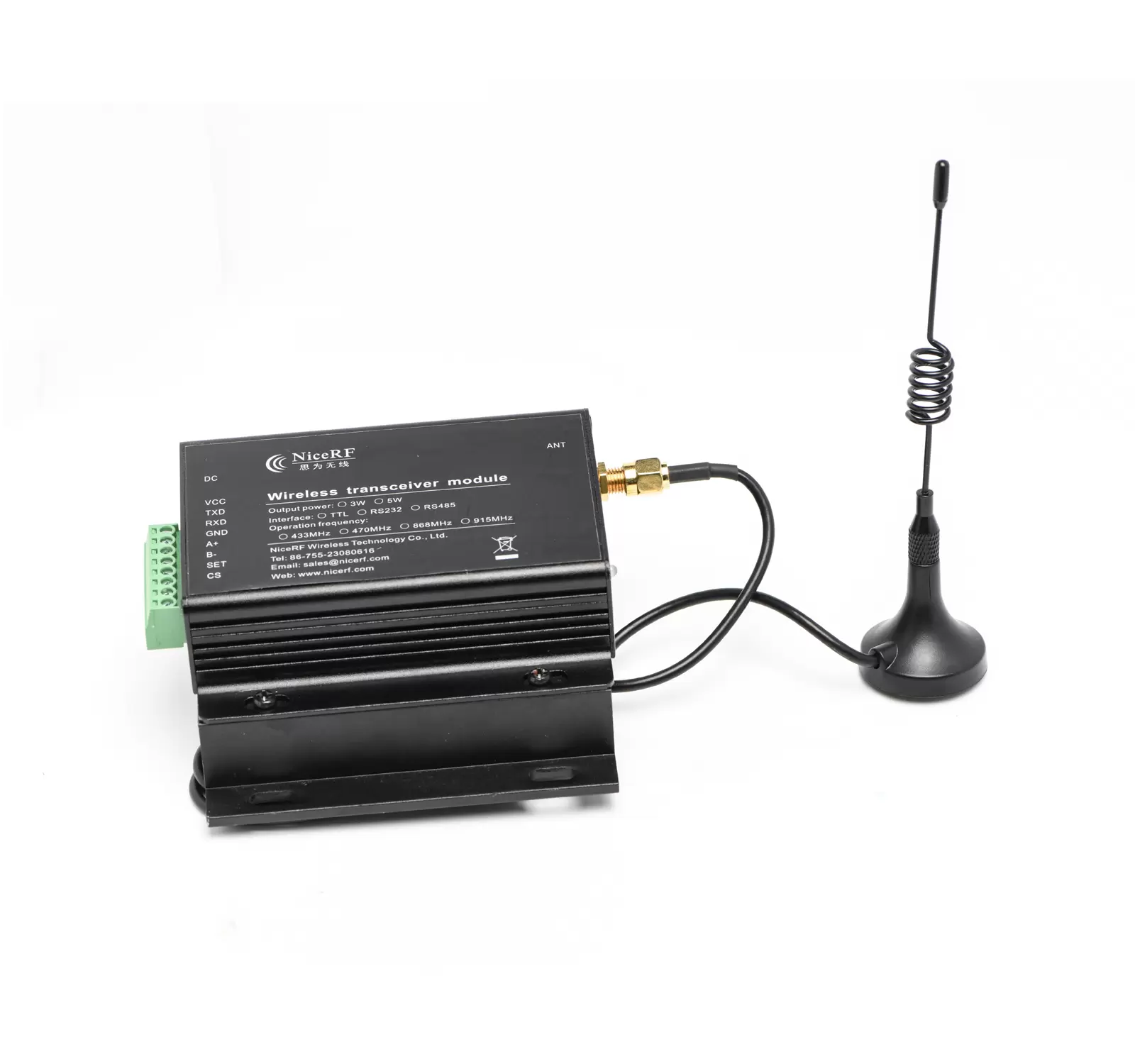

LoRa6500Pro: RF-модем LoRa с широким диапазоном напряжения и дальним радиусом действия 5 Вт с возможностью работы в сети и защитой от электростатического разряда

LoRa6500Pro: RF-модем LoRa с широким диапазоном напряжения и дальним радиусом действия 5 Вт с возможностью работы в сети и защитой от электростатического разряда

Модуль LoRa Pro — это новая серия обновленных сетевых модулей LoRa от Wireless. Он использует чип Semtech SX127X.
Чтобы удовлетворить потребности различных клиентов, мы разрабатываем модульное программное обеспечение этой серии как универсальное. Пользователи могут переключаться между различными режимами работы через модуль конфигурации программного обеспечения ПК. В режиме MESH модуль маршрутизации имеет автоматическую маршрутизацию. Функция: пользователь может сформировать сетевую передачу без слепых зон без ограничения расстояния с помощью комбинации нескольких модулей. В то же время пользователи также могут шифровать беспроводные данные AES128 с помощью программного обеспечения ПК или инструкций последовательного порта, что делает передачу данных более безопасной.
LoRa6500Pro рассчитан на выходную мощность 5 Вт и доступен на уровнях TTL/RS232/RS485. Он широко используется в беспроводном дистанционном управлении передачей данных.
Радиочастотный модем LoRa6500Pro строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Примечание. Серию LoRa Pro можно настроить для совместимости с нашими предыдущими радиочастотными модемами LoRa.
Аппаратные особенности:
1. Сверхдальнее расстояние, металлический корпус и отдельный радиатор могут работать надежно и стабильно в течение длительного времени.
2. Встроенная аппаратная схема самосброса для защиты от сбоев, позволяющая противостоять сильным внешним помехам.
3. Встроенная схема защиты от перегрузки по току и перенапряжения при обратном подключении.
Возможности программного обеспечения:
Метод шифрования данных AES128.
Функция LBT (прослушивание перед разговором) является дополнительной.
Узел/маршрут/узел+маршрут необязательно в режиме MESH.

Связаться с нами

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	9	12	30	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Приемный ток		< 18		мА	Уровень ТТЛ
Ток передачи		< 1,8		А	@ 37 дБм, 12 В
Ток сна		< 7		мА
РЧ параметры
Диапазон частот	414,92	433,92	453,92	МГц	@433 МГц
Диапазон частот	470,92	490,92	509,92	МГц	@490 МГц
Скорость передачи данных	91	656	17353	б/с	@Лора
Выходная мощность	28		+ 37	дБм	@12 В, 433 МГц/490 МГц
Чувствительность		-139		дБм	@91 бит/с

Интерфейс	ТТЛ, РС232, РС485
Сеть	СЕТКА
Частота	433 МГц, 470 МГц, 868 МГц, 915 МГц
Модуляция	Лора
Выходная мощность	5 Вт

Особенности LoRa RF модема LoRa6500Pro

Дальность передачи на открытой местности до 15 км при 91 бит/с.
433/470 МГц (настраиваемый)
Шифрование данных AES128
Режим работы СЕТКИ
Уровень скачка в режиме MESH
Шифрование CRC опционально
40 каналов
ЛоРа модуляция
Интерфейс: ТТЛ/РС232/РС485
Чувствительность: -139 дБм
Максимальная выходная мощность: 5 Вт (+37 дБм)
Рабочее напряжение: 9~30 В
Рабочая температура: -40 ~ +85 °C

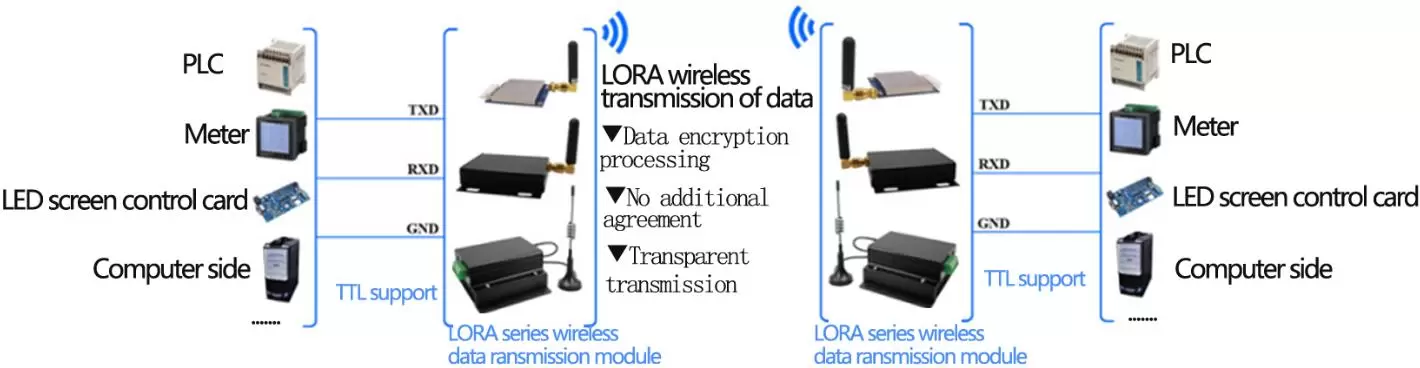

Применение радиочастотного модема LoRa LoRa6500Pro

Пульт дистанционного управления
Дистанционное считывание показаний счетчика
Сбор промышленных данных
Телеметрия домашней автоматизации
Беспроводная передача данных
Система контроля доступа

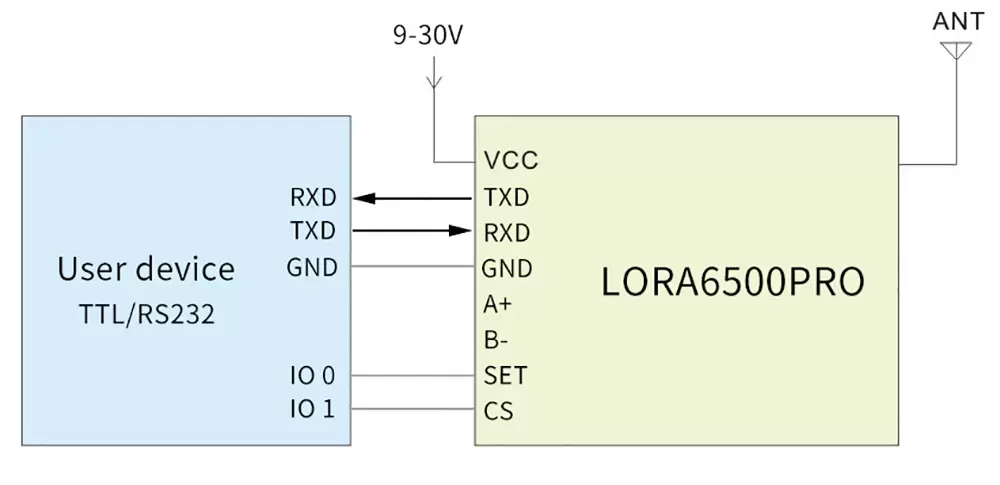

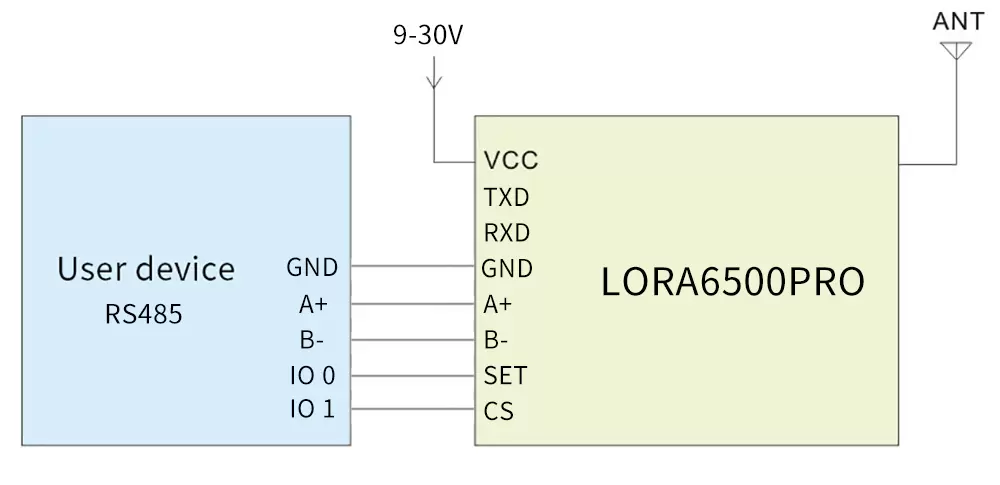

Типовая схема применения радиочастотного модема LoRa LoRa6500Pro

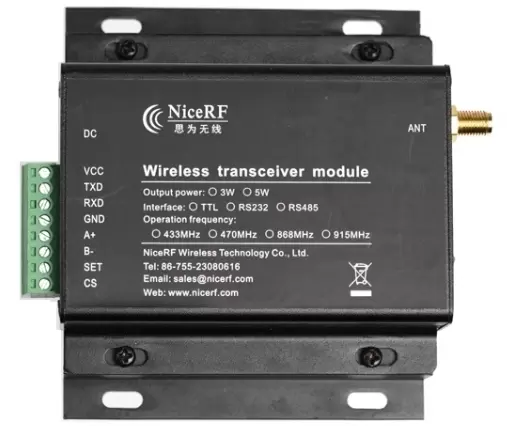

Контакты радиочастотного модема LoRa LoRa6500Pro

Номер контакта	Определение	Описание
1	ВКК	Подключен к положительному источнику питания (типичное напряжение 12 В).
2	TXD	Подключитесь к TXD для интерфейса TTL или RS232.
3	прием	Подключитесь к RXD для интерфейса TTL или RS232.
4	Земля	Подключено к земле
5	А+	Подключитесь к A+ для интерфейса RS485.
6	Б-	Подключитесь к B- для интерфейса RS485.
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставьте открытым или подключите высокий уровень для выхода из режима настройки) Действительно, когда на выводе CS высокий уровень или оставьте открытым.
6	CS	Работа модуля Включите (потяните низкий уровень, чтобы модуль перешел в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)

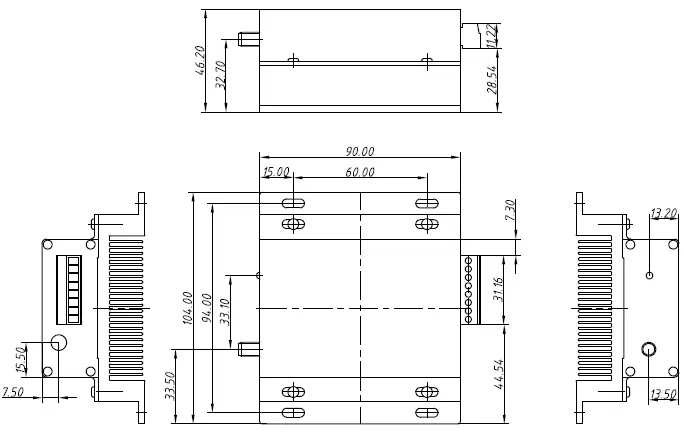

Механические размеры радиочастотного модема LoRa LoRa6500Pro
