SV6300: Промышленный высокомощный высокоинтегрированный радиочастотный модем мощностью 3 Вт с защитой от электростатического разряда

SV6300: Промышленный высокомощный высокоинтегрированный радиочастотный модем мощностью 3 Вт с защитой от электростатического разряда

SV6300 — это высокоинтегрированный радиочастотный модем для сверхдальних расстояний, в котором используется высокопроизводительный Si4432 от Silicon Labs и промышленный микроконтроллер. TTL/232/485 можно выбрать в соответствии с SV6300-TTL/SV6300-232/SV6300-485. SV6300 обладает хорошей чувствительностью и выходной мощностью 1 Вт, что обеспечивает большую дальность действия и надежную радиочастотную связь. Чтобы избежать помех, SV6300 предоставляет 40 частотных каналов и настраиваемый сетевой идентификатор. SV6300 является гибким, но простым в использовании, он имеет множество параметров, таких как: частота, скорость передачи данных, выходная мощность, сетевой идентификатор, идентификатор узла. Пользователи могут настраивать параметры через ПК или собственное устройство клиента.
В производстве и тестировании SV6300 строго используется бессвинцовый процесс и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	9	12	18,5	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Приемный ток		<30		мА
Ток передачи		<600		мА	@34,7 дБм
Ток сна		<5		ЮА	@Уровень TTL
РЧ параметры
Диапазон частот	414,92	433,92	453,92	МГц	@433 МГц
Диапазон частот	470,92	490,92	509,92	МГц	@490 МГц
Скорость передачи данных	1.2	9,6	115,2	Кбит/с	ГФСК
Выходная мощность	15	/	+35	дБм
Чувствительность		-121		дБм	@1,2 Кбит/с

Интерфейс	ТТЛ, РС232, РС485
Частота	433 МГц, 470 МГц
Модуляция	(Г)ФСК
Выходная мощность	2 Вт

Особенности радиочастотного модема SV6300

Частота: 433/490 МГц
Промышленный класс
40 каналов
4 байта идентификатора сети и 2 байта идентификатора узла
Скорость передачи данных серии: 1200 ~ 115200 бит/с
Скорость передачи данных по воздуху: 1200 ~ 115200 бит/с
GFSK модуляция
РССИ
Параметры сохраняются автоматически
Интерфейс: ТТЛ/РС232/РС485
Двунаправленный и полудуплексный режим
Чувствительность: -121 дБм
Максимальная выходная мощность: 3 Вт (+35 дБм)
Рабочее напряжение: 9 ~ 18,0 В
Рабочая температура: -40 ~ +85 °C
Вес: 160 г

Применение радиочастотного модема SV6300

Телеметрия дистанционного управления
Система безопасности
Сбор промышленных данных
Домашняя автоматизация
Беспроводная передача данных
Система доступа
Управление роботом
Беспроводная периферия ПК

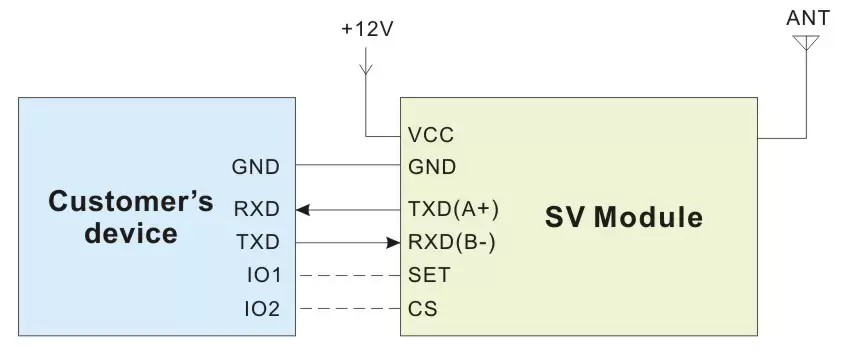

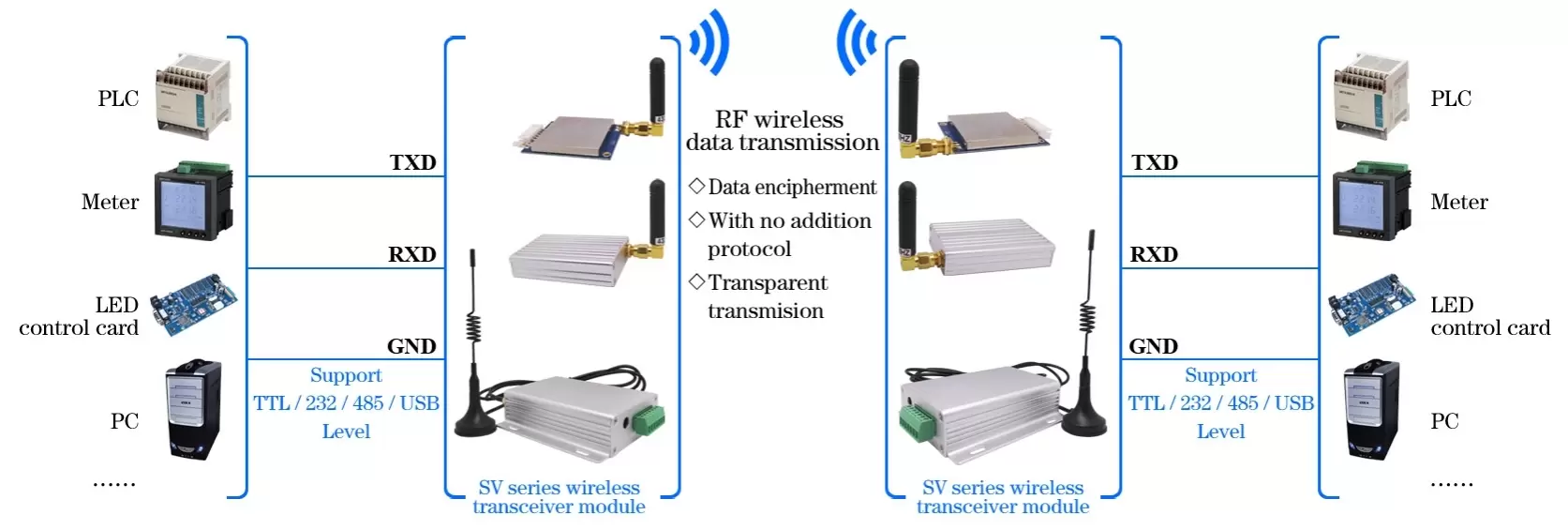

Типичная схема применения радиочастотного модема SV6300

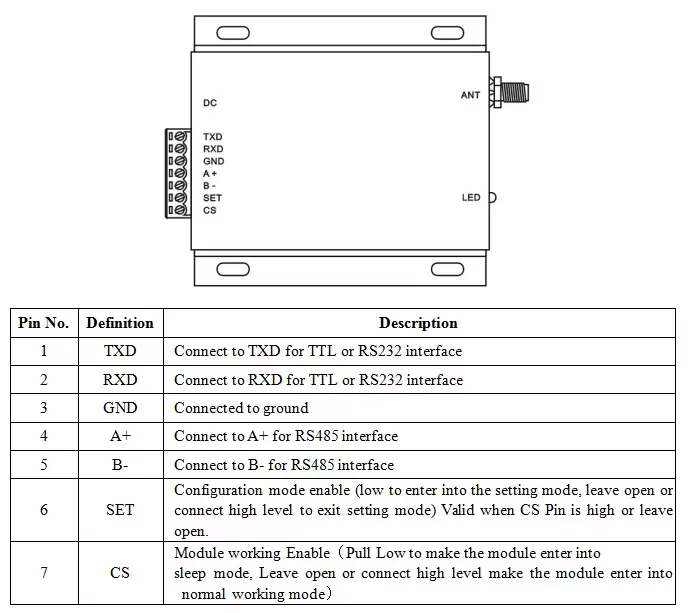

Контакты радиочастотного модема SV6300

Номер контакта	Определение	Описание
1	TXD	TXD модуля и подключение к внешнему RXD
2	прием	RXD модуля и подключение к внешнему TXD
3	Земля	Подключено к земле
4	А+	Подключитесь к A+ для интерфейса RS485.
5	Б-	Подключитесь к B- для интерфейса RS485.
6	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставьте открытым или подключите высокий уровень для выхода из режима настройки) Действительно, когда на выводе CS высокий уровень или оставьте открытым.
7	CS	Для версии модуля по умолчанию этот вывод необходимо оставить плавающим (модуль имеет встроенную схему самосброса, предотвращающую сбои). Примечание. Клиенты могут настроить спящую версию программы (без функции самосброса). сон низкого уровня, ток ниже 5 мкА, выход высокого уровня по умолчанию.

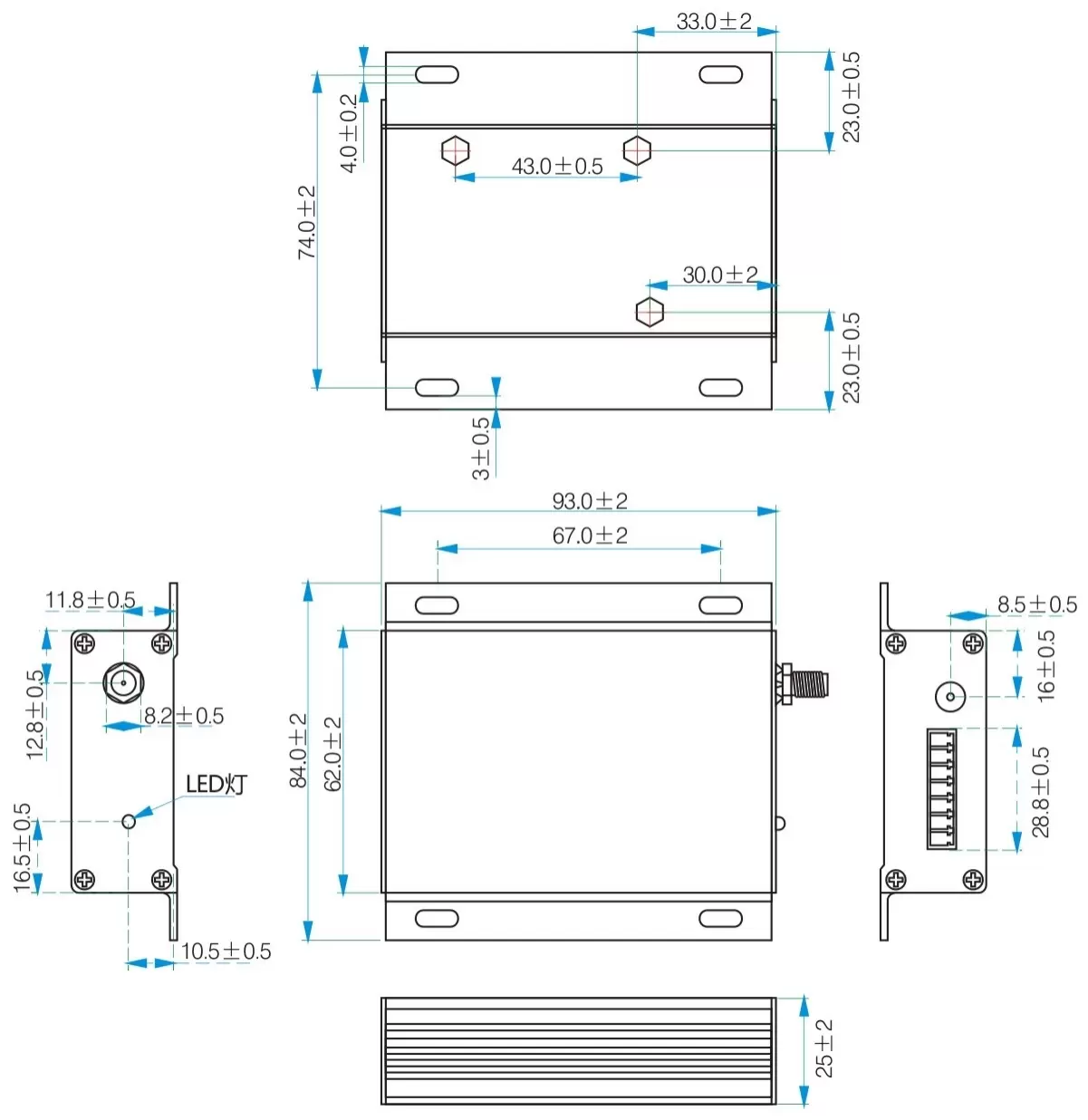

Механические размеры радиочастотного модема SV6300
