SV6500: ВЧ-модулятор 433/470 МГц, 5 Вт с защитой от электростатического разряда

SV6500: ВЧ-модулятор 433/470 МГц, 5 Вт с защитой от электростатического разряда

SV6500 — это высокоинтегрированный радиочастотный модем для сверхдальних расстояний, в котором используется высокопроизводительный Si4463 от Silicon Labs и промышленный микроконтроллер. TTL/232/485 можно выбрать в соответствии с SV6500-TTL/SV6500-232/SV6500-485.
SV6500 обладает хорошей чувствительностью и выходной мощностью 1 Вт, что обеспечивает большую дальность действия и надежную радиочастотную связь. Чтобы избежать помех, SV6500 предоставляет 40 частотных каналов и настраиваемый сетевой идентификатор. SV6500PRO является гибким, но простым в использовании, он имеет множество параметров, таких как: частота, скорость передачи данных, выходная мощность, сетевой идентификатор, идентификатор узла. Пользователи могут настраивать параметры через ПК или собственное устройство клиента.
SV6500 производится и тестируется строго с использованием бессвинцовой технологии и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Примечание: встроен высококачественный LDO 3,3 В, а контакт CS/SET — интерфейс 3,3 В. TXD/RXD также составляет 3,3 В для SV6500PRO-TTL.

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	9	12	30	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Приемный ток		< 30		мА
Ток передачи		< 2		А	@37,0 дБм
Ток сна		<5		мА	@Уровень TTL
РЧ параметры
Диапазон частот	414,92	433,92	453,92	МХЗ	@433 МГц
	470,92	490,92	509,92	МХЗ	@490 МГц
	849,92	868,92	888,92	МХЗ	@868 МГц
	895,92	914,92	934,92	МХЗ	@915 МГц
Скорость передачи данных	1.2	9,6	1000	Кбит/с	ГФСК
Выходная мощность	26	/	+37	дБм
Чувствительность		-121		дБм	@1,2 Кбит/с

Интерфейс	ТТЛ, РС232, РС485
Частота	433 МГц, 470 МГц, 868 МГц, 915 МГц
Модуляция	(Г)ФСК
Выходная мощность	5 Вт

Особенности радиочастотного модема SV6500

Встроенный программный сторожевой таймер
Встроенная аппаратная схема самосброса для защиты от сбоев, позволяющая противостоять сильным внешним помехам.
Частота: 433/470/868/915 МГц
Промышленный класс
40 каналов
4 байта идентификатора сети и 2 байта идентификатора узла
Скорость передачи данных серии: 1200 ~ 115200 бит/с
Скорость передачи данных по воздуху: 1200 ~ 115200 бит/с
GFSK модуляция
РССИ
Параметры сохраняются автоматически

Интерфейс: ТТЛ/РС232/РС485
Двунаправленный и полудуплексный режим
Чувствительность: -121 дБм
Максимальная выходная мощность: 5 Вт (+37 дБм)
Рабочее напряжение: 9 ~ 30,0 В
Рабочая температура: -40 ~ +85 °C
Вес: 160 г

Применение радиочастотного модема SV6500

Телеметрия дистанционного управления
Система безопасности
Сбор промышленных данных
Домашняя автоматизация
Беспроводная передача данных
Система доступа
Управление роботом
Беспроводная периферия ПК

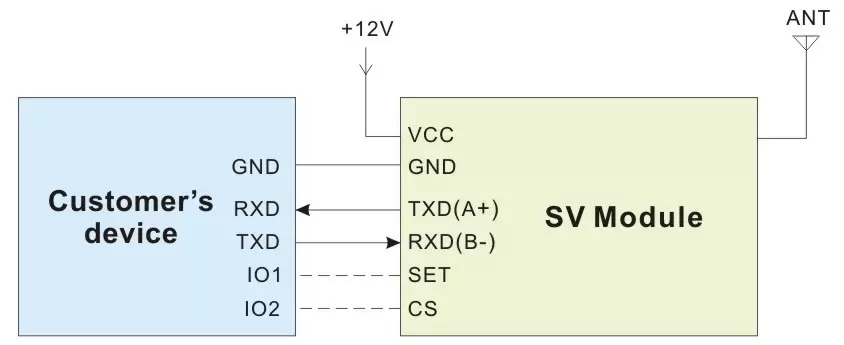

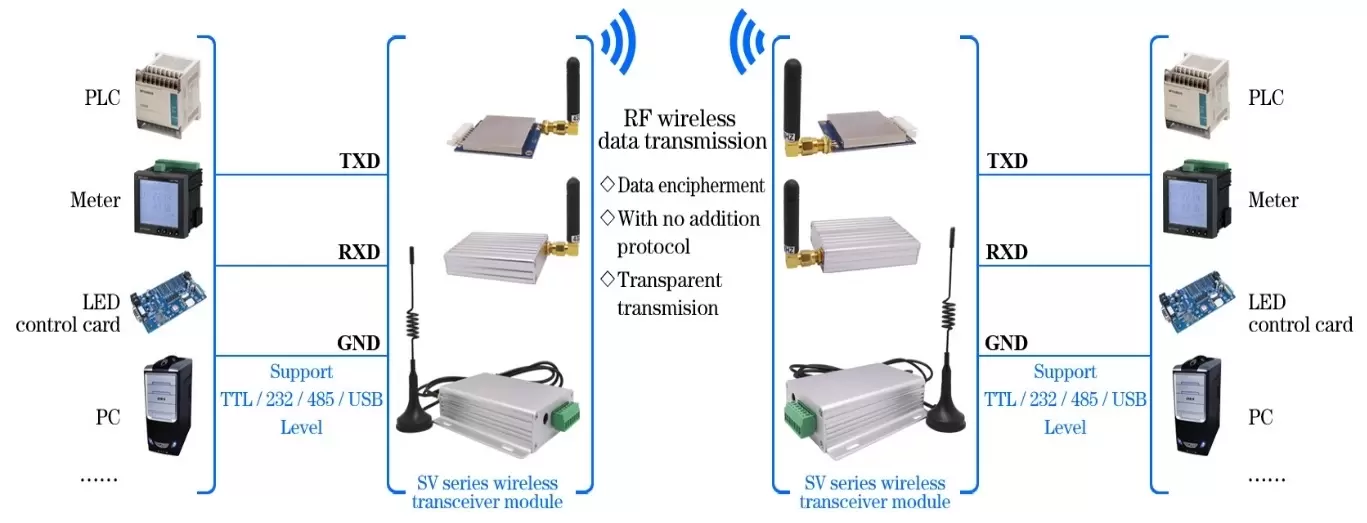

Типичная схема применения радиочастотного модема SV6500Pro

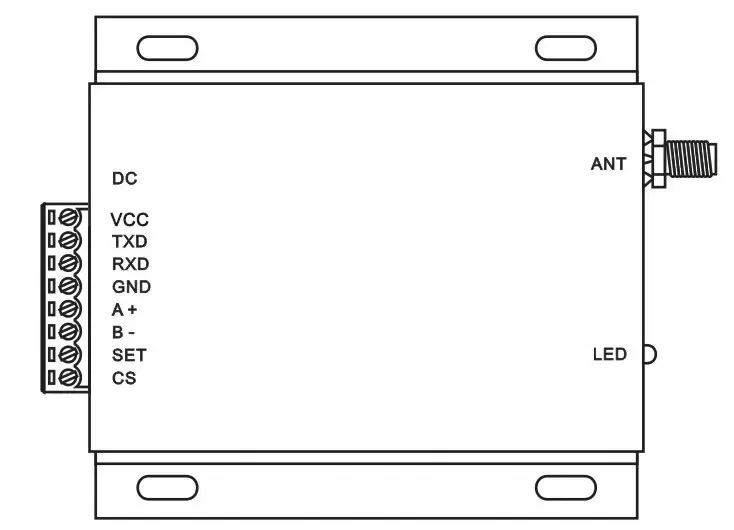

Контакты радиочастотного модема SV6500Pro

Номер контакта	Определение	Описание
1	ВКК	Подключен к положительному источнику питания (типичное напряжение 12 В).
2	TXD	Подключитесь к TXD для интерфейса TTL или RS232.
3	прием	Подключитесь к RXD для интерфейса TTL или RS232.
4	Земля	Подключено к земле
5	А+	Подключитесь к A+ для интерфейса RS485.
6	Б-	Подключитесь к B- для интерфейса RS485.
7	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставьте открытым или подключите высокий уровень для выхода из режима настройки) Действительно, когда на выводе CS высокий уровень или оставьте открытым.
8	CS	Работа модуля Включите (потяните низкий уровень, чтобы модуль перешел в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)

Механические размеры радиочастотного модема SV6500Pro
