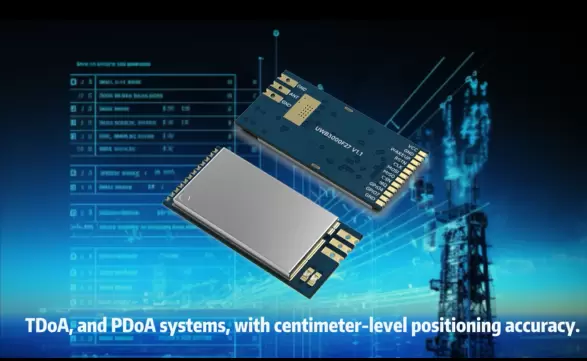

UWB3000F27: Мощный передний модуль UWB мощностью 500 мВт для сверхдальнего двунаправленного измерения дальности и позиционирования.
В UWB3000F27 используется Qorvo DW3000, разработанный с антенной на печатной плате и микросхемой усилителя высокой мощности мощностью 500 мВт. UWB3000 соответствует стандартам IEEE802.15.4-2015 и IEEE802.15.4z (режим BPRF). Его можно использовать для двусторонней дальности, систем TDOA и PDOA, точность позиционирования 10 см.
Параметр | Состояние | Мин. | Тип. | Макс. | Единица |
Напряжение питания | 3.0 | 5.0 | 5,5 | В | |
Диапазон рабочих температур | - 40 | 25 | 85 | ℃ | |
Частотный диапазон | CH5 | 6489,6 | МГц | ||
Скорость радиочастотной передачи данных | 850 тыс. | 6,8 млн. | б/с | ||
Текущее потребление | |||||
Спящий режим | < 1,3 | ЮА | |||
прием | CH5 | 93 | мА | ||
Техас | CH5 | 310 | мА | ||
Передатчик для измерения дальности | CH5 | 21 | мА | ||
Передача параметров | |||||
Мощность передачи | @VCC=3,3 В | 0 | 27 | дБм | |
Пропускная способность передачи (BW) | 499,2 | МГц | |||
Получить параметры | |||||
Чувствительность приемника | @850 Кбит/с | -100 | дБм | ||
@6,8 Мбит/с | -94 | дБм | |||
| Чип | ДВ3000 |
| Частота | 6489,6 МГц |
| точность позиционирования | Местоположение актива с точностью до 10 см. |
| Выходная мощность | 500мВт |
| Скорость передачи данных | 850 кбит/с и 6,8 Мбит/с |
Функции
- И15.4-2015 СШП
- 15,4z (режим BPRF)
- Поддерживает каналы 5 (6489,6 МГц)
- Скорость передачи данных 850 кбит/с и 6,8 Мбит/с
- Интегрированное аппаратное обеспечение AES 256
- Всемирное СШП-радио
- Соответствие нормативным требованиям
- Длина пакета до 1023 байт
- Поддерживает двустороннюю дальность, схемы определения местоположения TDoA и PDoA.
- Программируемая выходная мощность
- Обеспечивает точное определение местоположения и одновременную передачу данных.
- Местоположение актива с точностью до 10 см.
- Связь на большие расстояния и определение дальности
Приложения
- Системы точного определения местоположения в реальном времени (RTLS), использующие двусторонние схемы TDoA или PDoA на различных рынках: здравоохранение\потребитель\промышленность\автомобильность.
- Беспроводные сенсорные сети с определением местоположения
- Обнаружение присутствия для безопасного входа и безопасной оплаты

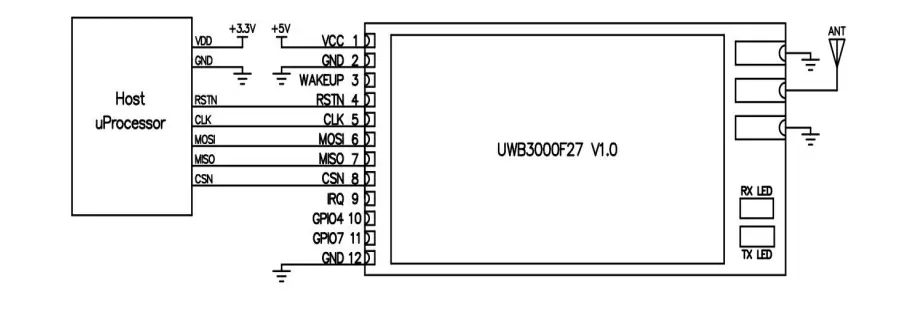

Номер контакта | Определение контакта | ввод/вывод | Уровень | Описание |
1 | ВКК | ВКК ( 3,0–5,5 В ) | ||
2,12,13,15 | Земля | Земля | ||
3 | ПРОСНУТЬСЯ | ДИ | 0-3,3 В | При переводе в активное высокое состояние вывод WAKEUP выводит DW3000 из состояний SLEEP или DEEPSLEEP в рабочий режим. Если он не используется, его следует заземлить. |
4 | НРСТн | ДИО | 0-3,3 В | Сбросить контакт. Активный низкий выход. Может быть понижен с помощью внешнего драйвера с открытым стоком для сброса DW3000. Не допускается высокое напряжение от внешнего источника. |
5 | КЛК | ДИ | 0-3,3 В | Периферийный тактовый вход SPI. |
6 | МОСИ | ДИ | 0-3,3 В | Ввод периферийных данных SPI. |
7 | МИСО | ДЕЛАТЬ | 0-3,3 В | Вывод периферийных данных SPI. |
8 | ДНС | ДИ | 0-3,3 В | Выбор чипа SPI. Это активный вход включения низкого уровня. Переход от высокого к низкому уровню на SPICSn сигнализирует о начале новой транзакции SPI. SPICSn также может выступать в качестве сигнала пробуждения для вывода DW3000 из состояний SLEEP или DEEPSLEEP. |
9 | прерывание | ДИ | 0-3,3 В | Вывод запроса прерывания от DW3000 к хост-процессору. По умолчанию IRQ представляет собой выход с активным высоким уровнем, но при необходимости его можно настроить на активный низкий уровень. Для корректной работы в режимах SLEEP и DEEPSLEEP его следует настроить на активный режим высокого уровня. Этот вывод будет плавать в состояниях SLEEP и DEEPSLEEP и может вызывать ложные прерывания на хосте, если не будет установлен низкий уровень извне (рекомендуется 100 кОм). Когда функция IRQ не используется, вывод можно переконфигурировать как линию ввода-вывода общего назначения2, GPIO8. |
10 | GPIO4 | ДИО | 0-3,3 В | GPIO4 от DW3000. |
11 | ГПИО 7 | ДИО | 0-3,3 В | GPIO 7 от DW3000. |
14 | МУРАВЕЙ | Внешняя антенна 50 евро |
