ДОМ > Продукты > Модули рации > SA818S: Встроенный аналоговый модуль рации мощност...

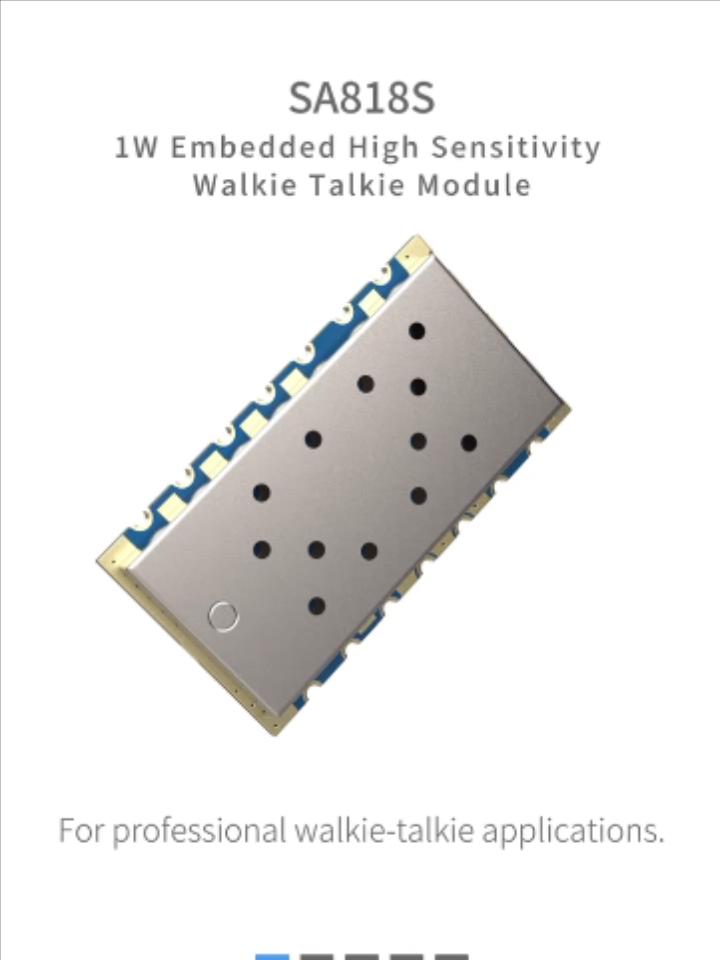

SA818S: Встроенный аналоговый модуль рации мощностью 1 Вт с усилителями и LNA
- SA818S представляет собой экономичный интегрированный профессиональный модуль рации со встроенным высокоскоростным микроконтроллером, высокопроизводительным чипом радиочастотного приемопередатчика и усилителем мощности RF, а также обеспечивает стандартный последовательный порт для связи с модулем, чтобы соответствующие параметры модуль и трансивер можно настроить быстро и легко. Функция контроля. Пользователям достаточно подключить к этому модулю аудиоусилитель, микрофон и динамик, чтобы он работал как небольшая рация. Упрощенный интерфейс и сверхмалый размер позволяют широко использовать этот модуль, а также его можно легко и быстро встроить в различные портативные устройства для улучшения общей производительности терминального продукта. SA818S строго использует бессвинцовую технологию для производства и тестирования и соответствует стандартам RoHS и Reach.
- В модуль рации SA818S добавлена схема LNA на базе SA818, а чувствительность увеличена на 4 дБм. Для всего диапазона частот 400–470 МГц колебание выходной мощности составляет менее 1 дБ, а при низкой мощности погрешность может достигать 27 дБм +/- 1 дБм в диапазоне 400–470 МГц. Примечание. Программный и аппаратный интерфейсы такие же, как и раньше, и совместимы друг с другом.
- SA818S изготавливается и тестируется с использованием бессвинцовых процессов в соответствии со стандартами RoHS и Reach. Модуль SA818S также доступен в версии, соответствующей сертификации CE и отвечающей различным требованиям рынка.
| Параметр | Условия испытания | Мин | Тип. | Макс | Единица |
| Источник питания | 3.3 | 4.2 | 5,5 | В | |
| Диапазон рабочих температур | -30 | 25 | 70 | ℃ | |
| Текущее потребление | |||||
| Ток сна | ≤1 | ЮА | |||
| Ток приема | 60 | мА | |||
| Ток передачи (высокая мощность) | 650 | 750 | мА | ||
| Ток передачи (низкая мощность) | 450 | 550 | мА | ||
| Передача радиочастотных параметров | |||||
| Диапазон частот | УВЧ | 400 | 480 | МГц | |
| Диапазон частот | УКВ | 134 | 174 | МГц | |
| Выходная мощность (высокая мощность) | @VCC=4,0 В | 28 | 29,5 | 31 | дБм |
| Выходная мощность (низкая мощность) | 25 | 26,5 | 27 | дБм | |
| Частота модуляции | @1,5 кГц/2,5 кГц отклонение частоты | 10 | мВ | ||
| Искажение модуляции звука | @1,5 кГц/2,5 кГц отклонение частоты | 2 | 5 | % | |
| Соотношение Сигнал-Шум | @1,5 кГц/2,5 кГц отклонение частоты | 38 | 40 | 45 | дБ |
| мощность соседнего канала | @ смещение 12,5 тыс. | -60 | дБн | ||
| Частота модуляции CTCSS | 0,35 | 0,5 | 0,75 | КГц | |
| Получение радиочастотных параметров | |||||
| Получение чувствительности | -124 | дБм | |||
| Получение ОСШ | @1,5 кГц отклонение частоты | 45 | 50 | дБ | |
| Амплитуда аудиовыхода | 700 | мВ | |||
| Сопротивление аудиовыхода | 200 | Ом | |||
| Тип | Аналоговая рация |
| Выходная мощность | 500 мВт, 1 Вт |
Особенности модуля рации SA818S
- Частота диапазона УВЧ: 400~480 МГц
- Частота диапазона УКВ: 134~174 МГц
- Частота диапазона 350: 320-400 МГц
(Выше 3 частотных диапазонов являются дополнительными,
также ниже 2 частотных диапазонов могут быть
разработан специально)
- Частоту Tx и Rx, Tx и Rx CTCSS, CDCSS можно установить отдельно.
- Ширина полосы: 12,5 кГц/25 кГц
- Выходная мощность до 1 Вт
- Дальность до 4-5км на открытой местности
- Чувствительность: -124 дБм
- Высокоинтегрированный, небольшой размер
- 38 ЦТССС
- 166 ЦДКСС
- 8 уровень шумоподавления
- 8 регулируемых объемов
- Высокая/низкая мощность опционально (500 мВт/1 Вт)
- Широкий диапазон рабочего напряжения: 3-5,5 В.
- 1 ppm кристалл KDS TCXO, стабильная производительность

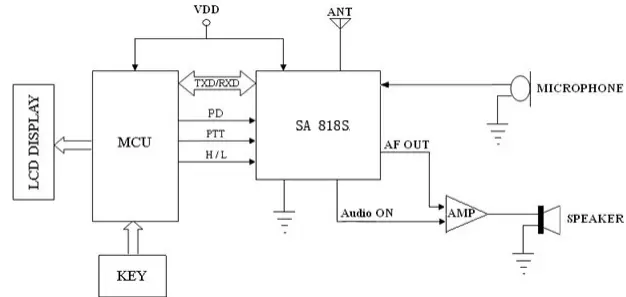

Применение модуля рации SA818S
- маленькая рация
- Невидимая система внутренней связи
- система аудио наблюдения
- Товары для спорта на открытом воздухе
- построение системы общественной безопасности

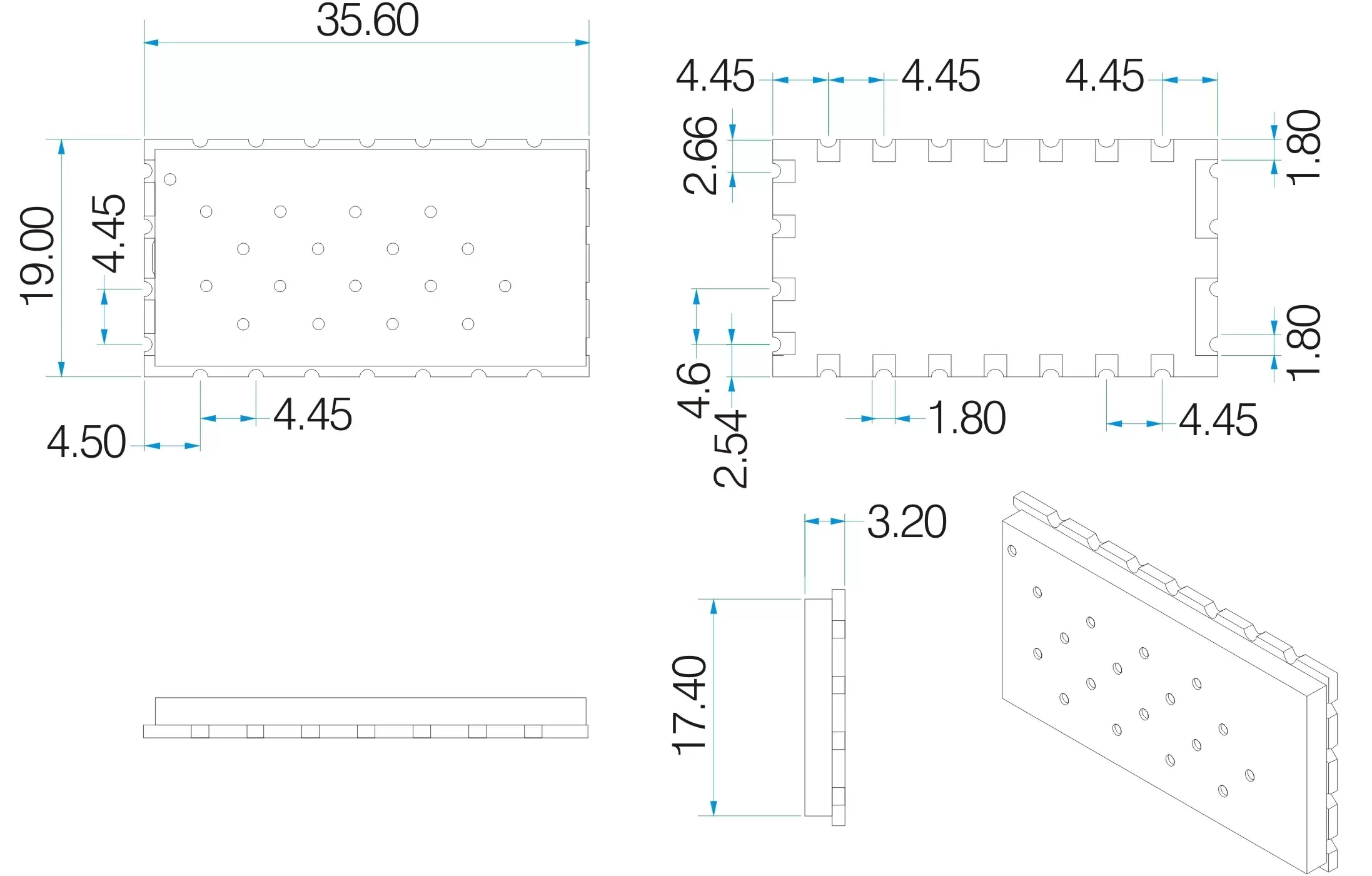

| № контакта. | Имя контакта | Состояние ввода/вывода |
| 1 | Звук включен | Подключен к усилителю мощности звука. Когда модуль работает, он может автоматически управлять дополнительным аудиоусилителем, он будет выводить низкий уровень для включения усилителя и высокий уровень для выключения усилителя. |
| 2 | Северная Каролина | Не подключено |
| 3 | AF_OUT | Аудиовыход |
| 4 | Северная Каролина | Не подключено |
| 5 | РТТ | Вход модуля, управление передачей/приемом, «0» заставляет модуль перейти в состояние TX; и «1» в состояние Rx |
| 6 | ПД | Управление выключением питания, «0» для режима пониженного энергопотребления; «1» для нормальной работы |
| 7 | П/Л | контроль высокой/низкой выходной мощности; Оставьте открытым для высокой выходной мощности, от низкого уровня до низкой выходной мощности. (Обратите внимание: этот контакт НЕ может быть подключен к VDD или высокому уровню выхода cmos) |
| 8 | ВБАТ | Подключите питание положительное |
| 9 | Земля | Заземление |
| 10 | Земля | Заземление |
| 11 | Северная Каролина | Не подключено |
| 12 | МУРАВЕЙ | подключить антенну 50 Ом |
| 13,14,15 | Северная Каролина | Не подключено |
| 16 | прием | RXD модуля и подключение к внешнему TXD *Перед входом в спящий режим пользователю необходимо перевести на низкий уровень вывод RXD, чтобы предотвратить утечку тока или неправильный сброс в следующий раз. |
| 17 | TXD | TXD модуля и подключение к внешнему RXD |
| 18 | MIC_IN | Микрофон или линейный вход |
