SA868S — это экономичный интегрированный профессиональный модуль рации, оснащенный встроенным высокоскоростным микроконтроллером, высокопроизводительным чипом радиочастотного приемопередатчика и усилителем мощности. Модуль оснащен стандартным последовательным портом для связи с модулем, что позволяет быстро и легко настраивать параметры модуля. Управление функциями. Для использования этого модуля в качестве небольшой рации достаточно подключить к нему аудиоусилитель, микрофон и динамик. Упрощенный интерфейс и сверхкомпактный размер делают этот модуль широко доступным и позволяют легко и быстро интегрировать его в различные портативные устройства, повышая общую производительность терминальных устройств.


Параметр

Условие теста

Мин.

Тип.

Макс

Единица

Источник питания


3.3

4.2

5.5

В

Диапазон рабочих температур


-30

25

70

Текущее потребление C

ток сна



≤1


uA

ток RX



60


мА

Ток передачи ( высокая мощность )



900

1000

мА

Ток передачи ( низкая мощность )



450

550

мА

Передача радиочастотных параметров

Диапазон частот

     УВЧ

400


4 8 0

МГц

 УКВ

134


174

МГц

350

320


400

МГц

Выходная мощность ( высокая мощность )

@VCC=4,0 В

31

3 2 .5

3 3

дБм

Выходная мощность ( низкая мощность )

24

2 5

2 6

дБм

Частота модуляции

@1,5КГ z /2,5КГ z

Смещение частоты


10


мВ

Искажение модуляции звука

@1,5КГ z /2,5КГ z

Смещение частоты


2

5

%

Соотношение сигнал / шум

@1,5КГ z /2,5КГ z

Смещение частоты

38

40

45

дБ

мощность соседнего канала

@смещение 12,5 тыс.


-60


дБн

Частота модуляции CTCSS


0,35

0,5

0,75

КГ з

Частота модуляции

УВЧ

400


4 8 0

МХ z

Получение радиочастотных параметров

Чувствительность приема

Коэффициент выходного голосового сигнала 13 дБ


-124


дБм

Получение SNR

@1.5KH z смещение частоты

45

50


дБ

Амплитуда выходного аудиосигнала



700


мВ

Сопротивление аудиовыхода



200


Ом


Тип Аналоговая рация
Выходная мощность 2W

Характеристики модуля рации SA868

  • Диапазон УВЧ 400~480 МГц
  • Диапазон УКВ 134~174 МГц

  • Передача и прием частоты независимы
  • Полоса пропускания 12,5 кГц
  • Индикация уровня сигнала RSSI
  • Открытая дистанция 5 километров
  • Высокая чувствительность приема: -124 дБм
  • Высокоинтегрированный малый объем
  • 38-уровневый аналоговый субаудиокод CTCSS
  • 166-уровневая положительная фаза, инвертированный цифровой суб-аудио CDCSS
  • 8-уровневый шумоподавитель
  • 8-уровневая регулировка громкости
  • Варианты высокой и низкой мощности (1,6–1,8 Вт)
  • Широкий диапазон рабочих напряжений 3,3-5,5 В
  • Стабилен с кристаллом TCXO 0,5 ppm

Применение модуля рации SA868

  • Маленькая рация
  • Игнорируйте систему внутренней связи
  • Создание системы общественной безопасности
  • Товары для спорта на открытом воздухе
  • Система аудиомониторинга

Схема применения беспроводного модуля SA868S.

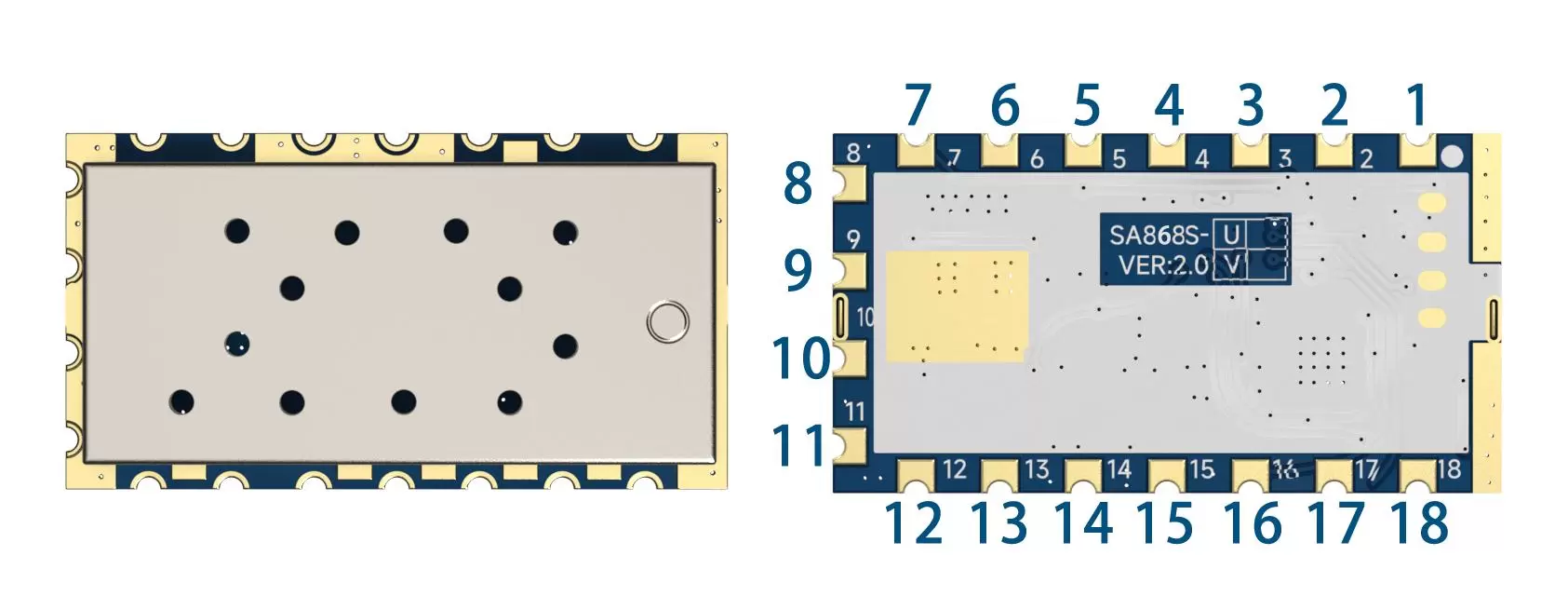

Определение контактов беспроводного модуля SA868S

НОМЕР ПИН-КОДА

Имя пин-кода

Состояние ввода-вывода

1

Звук включен

Подключён к усилителю мощности звука. При работе модуля он может автоматически управлять дополнительным усилителем звука: низкий уровень сигнала включает усилитель, высокий — выключает.

2

NC

Не подключен

3

AF_OUT

Аудиовыход

4

NC

Не подключен

5

ПТТ

Вход модуля, управление передачей/приёмом, «0» переводит модуль в состояние TX; «1» — в состояние Rx

6

ПД

Управление выключением питания, «0» — режим выключения питания; «1» — нормальная работа

7

В/Л

Управление высокой/низкой выходной мощностью; Оставьте открытым для высокой выходной мощности , от низкого уровня к низкому. (Обратите внимание: этот вывод НЕЛЬЗЯ подключать к VDD или высокому уровню выхода КМОП)

8

ВБАТ

Подключите положительный провод питания

9

Земля

Заземление

10

Земля

Заземление

11

NC

Не подключен

12

МУРАВЕЙ

подключить антенну 50 Ом

13,14,15

NC

Не подключен

16

RXD

RXD модуля и подключение к внешнему TXD

17

TXD

TXD модуля и подключение к внешнему RXD

18

MIC_IN

Микрофонный или линейный вход

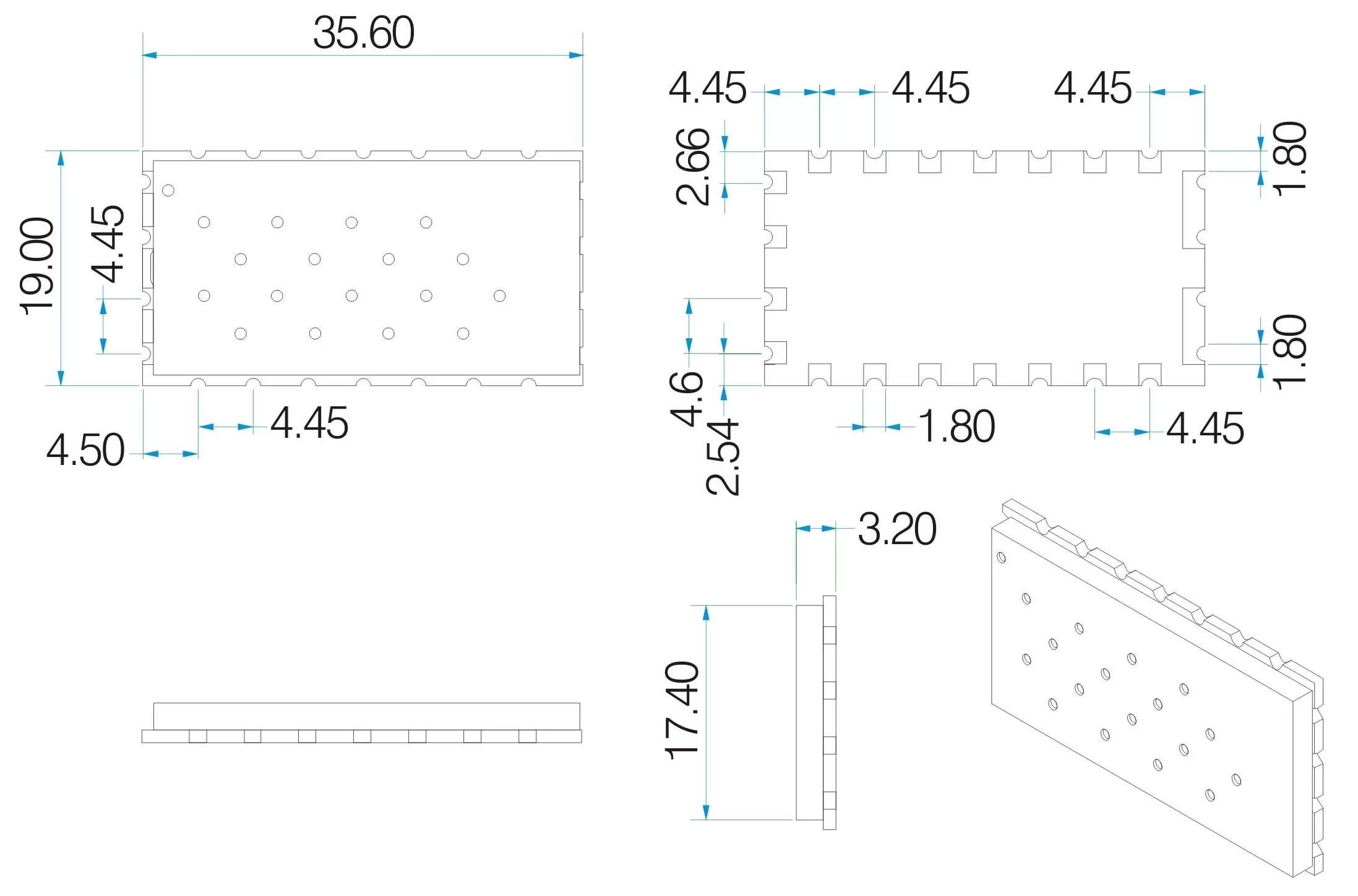

Механические размеры беспроводного модуля SA868S

Механические размеры модуля рации SA868
