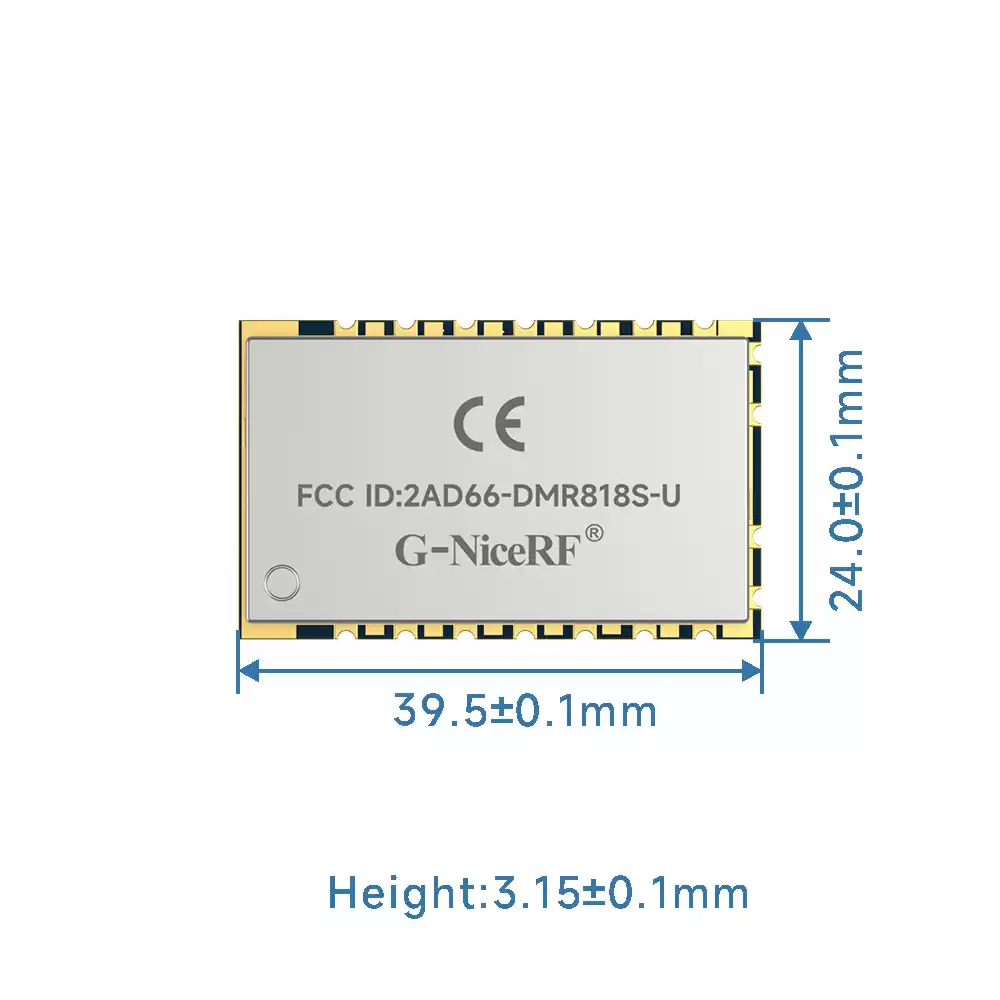

DMR818S-U: модуль рации DMR Tier II AMBE++ с сертификатами FCC ID и CE RED

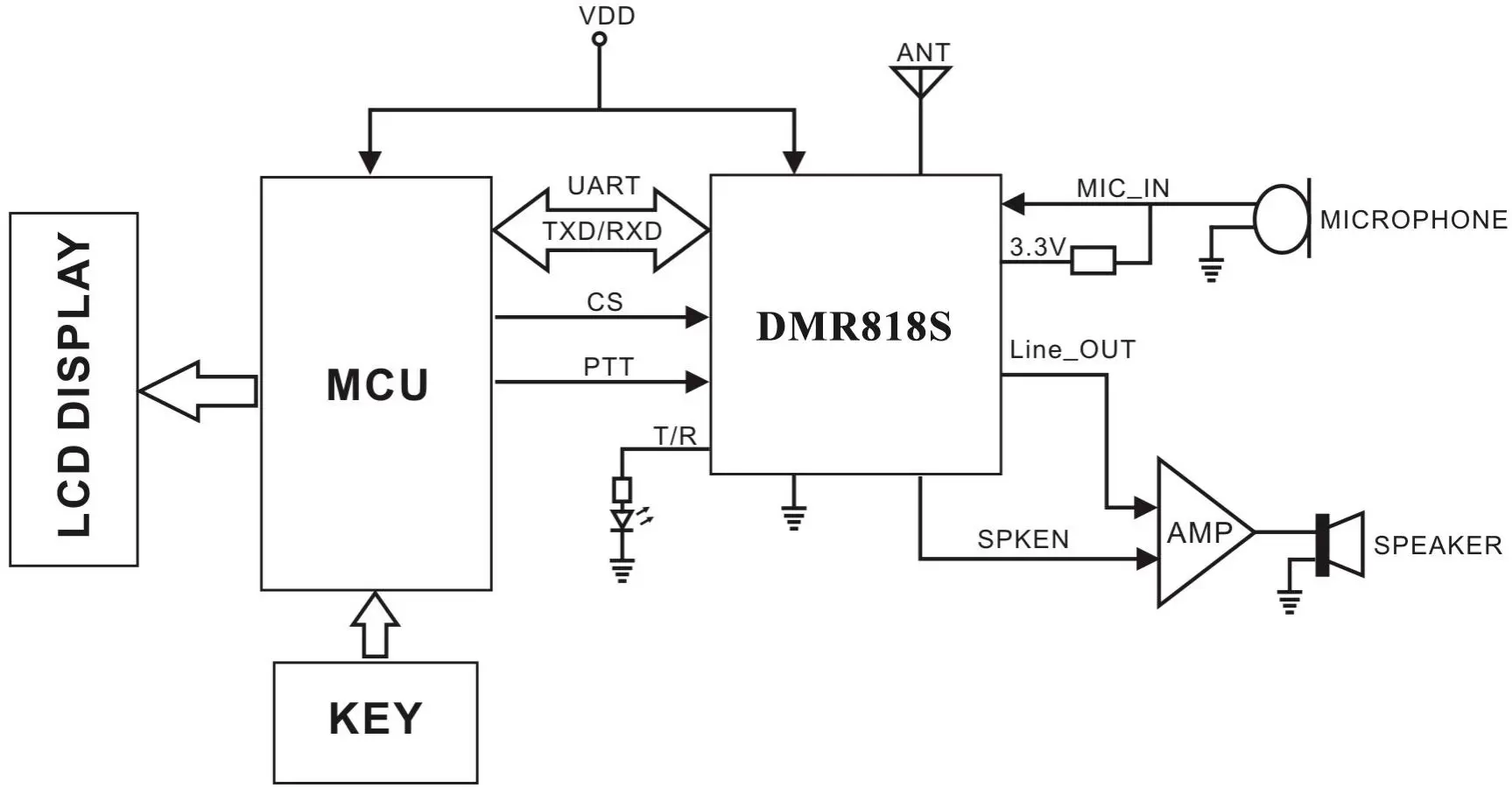

- DMR818S — это модуль DMR-рации мощностью 2 Вт, работающий в стандарте TIER II и на больших расстояниях. Он оснащен встроенным высокопроизводительным микроконтроллером, микросхемой цифровой мобильной радиостанции и усилителем мощности. Все параметры (CTCSS, CDCSS, SQ, предустановленные каналы и т.д.) легко изменяются с помощью протокола. Благодаря внешнему источнику питания, динамику и усилителю звука, он легко превращается в профессиональную цифровую рацию. Упрощенный интерфейс и сверхкомпактный размер делают этот модуль широко используемым в различных приложениях и легко встраивается в различные портативные устройства.
- Примечание: существует две версии этого модуля: DMR818S-NVOC и DMR818S-AMBE.
- DMR818S использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и REACH.
- DMR818S-U получил сертификацию CE-RED и FCC ID.
| Параметры | Условие теста | Мин. | Тип. | Макс | Единица | |||
| Диапазон напряжения | 3.3 | 4.2 | 4.5 | В | ||||
| Рабочая температура | -20 | 25 | 60 | ℃ | ||||
| Диапазон частот | @УВЧ | 400 | 470 | МГц | ||||
| @VHF | 134 | 174 | МГц | |||||
| @350 | 320 | 400 | МГц | |||||
| Время начала | 2000 | РС | ||||||
| Скорость передачи данных UART | 57600 | бит/с | ||||||
| Текущее потребление | ||||||||
| ток сна | CS упал на 3 секунды | < 55 | uA | |||||
| Ток Rx | <135 | мА | ||||||
| Ток передачи (высокая мощность) | @VCC=4,2 В, 2-ваттный аналоговый | <1300 | мА | |||||
| @VCC=4,2 В, 2 Вт цифровой | <1000 | мА | ||||||
| Ток передачи (низкая мощность) | @VCC=4,2 В, 0,5 Вт аналоговый | <650 | мА | |||||
| @VCC=4,2 В, 0,5 Вт цифровой | <500 | мА | ||||||
| Параметры РЧ | ||||||||
| Допуск частоты | 1 | 1.5 | частей на миллион | |||||
| Чувствительность к модуляции | Смещение частоты 1,5 кГц/2,5 кГц (N/W) | 6 | 7 | 12 | мв | |||
| Мощность соседнего канала | @смещение 12,5 тыс. | -60 | -62 | дБм | ||||
| Входное напряжение микрофона | 0.1 | 1.6 | Впп | |||||
| Смещение частоты модуляции CTCSS | 0,35 | 0,4 | 0,6 | КГц | ||||
| Модуляционные характеристики | 300 Гц | -13 | -11 | -9 | дБ | |||
| 500 Гц | -9 | -6 | -5 | дБ | ||||
| 1000 Гц | -3 | 0 | 1 | дБ | ||||
| 2000 Гц | 3 | 6 | 7 | дБ | ||||
| 3000 Гц | 5 | 7 | 11 | дБ | ||||
| Параметры Rx | ||||||||
| Чувствительность | Аналоговый (12 дБ SNR) | -120 | дБм | |||||
| Прием BER (модуляция DMR) | @ -118 дБм | 5 | % | |||||
| Амплитуда выходного аудиосигнала | 500 | мВ | ||||||
| Сопротивление аудиовыхода | 30 | кОм | ||||||
| Селективность по соседним каналам | Смещение: +12,5 кГц | 60 | дБ | |||||
| Смещение: +12,5 кГц | ||||||||
| Тип | рация DMR |
| Выходная мощность | 2W |
| Сертификация | CE-RED, идентификатор FCC |
Характеристики модуля рации DMR DMR818S
- Частота диапазона UHF: 400~470 МГц
Частота диапазона VHF: 134~174 МГц
Частота диапазона 350: 320~400 МГц - Расстояние до 5 км
- Максимальная выходная мощность до 2 Вт, низкая мощность до 0,5 Вт
- Высокая чувствительность: -124 дБм
- Коэффициент битовых ошибок снижен до 1% при -121 дБм
- Независимая частота для Tx и Rx.
- 9 регулируемая громкость
- Аналоговая полоса пропускания: 12,5/25 кГц Цифровая полоса пропускания: 6,25 кГц
- Передача и прием сообщений
- DMR (цифровая мобильная радиосвязь)/аналоговая рация
- Встроенная EEPROM, данные сохраняются даже при выключенном питании
- Кристалл TCXO 0,5 ppm
- 51 CTCSS
- 166 CDCSS
Применение модуля DMR-рации DMR818S
- Модуль рации DMR
- Невидимая система внутренней связи
- Система безопасности здания
- Система аудионаблюдения
Режим DMR модуля DMR-рации DMR818S
- Передача и прием сообщений.
- Улучшенное шифрование голосовых и текстовых сообщений.
- Различные типы голосовых вызовов: общий вызов, групповой вызов и частный вызов;
- Напоминание о входящем вызове, проверка статуса вызова
- Аварийная сигнализация и радиомонитор;
- Ретранслятор
Аналоговый режим модуля DMR-рации DMR818S
- CTCSS/CDCSS настраиваемый
- Настраиваемые уровни шумоподавления

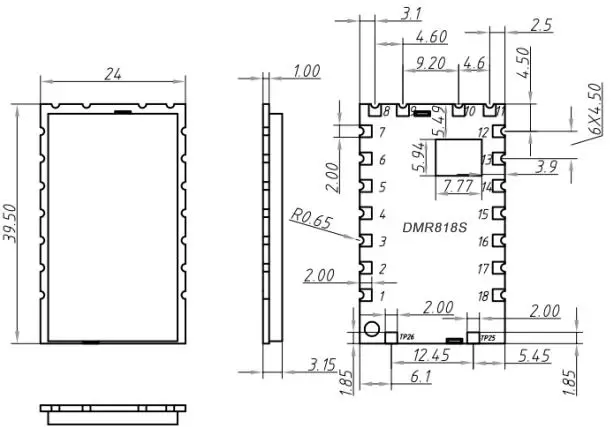

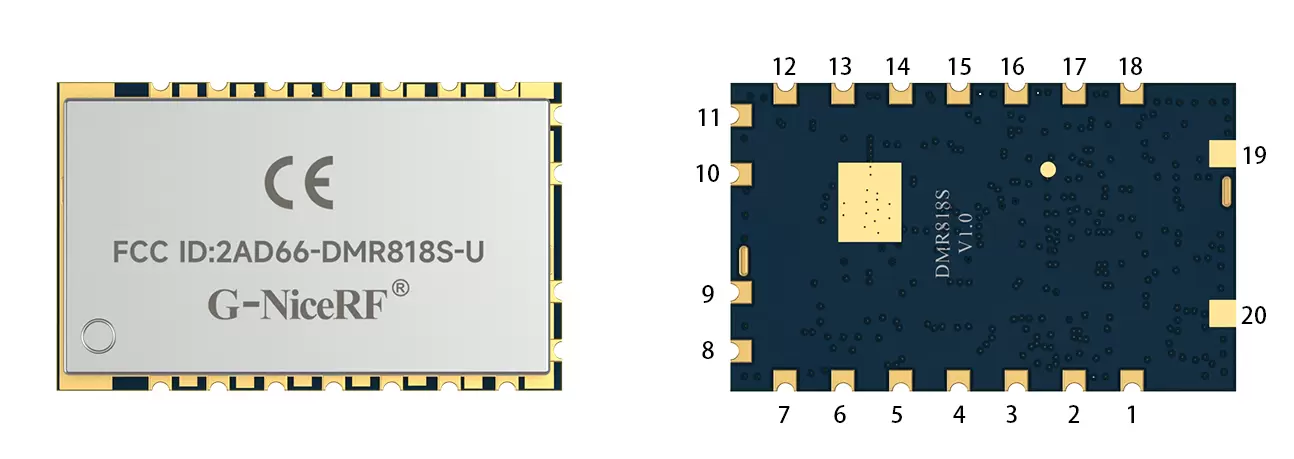

| НОМЕР ПИН-КОДА | Имя пин-кода | Ввод/вывод | Стандартный уровень | Описание |
| 1 | MIC_IN | я | Микрофонный или линейный вход | |
| 2 | UART-TX | О | 0-3,3 В | UART-TXD |
| 3 | UART-RX | я | 0-3,3 В | UART-RXD |
| 4, 12 | NC | |||
| 5 | HST_TXD | О | 0-3,3 В | Передача данных (для обновления программы) |
| 6 | HST_RXD | я | 0-3,3 В | Получение PIN-кода данных (для обновления программы) |
| 7 | МУРАВЕЙ | подключить антенну 50 Ом | ||
| 8, 9, 10 | Земля | - | Земля | |
| 11 | ВКЦ | - | 0-4,5 В | Внешнее и положительное питание 3,3~5 В |
| 13 | CS | я | 0-4,5 В | Высокий уровень для нормальной работы, оставьте открытым или потяните на себя для перехода в спящий режим |
| 14 | ПТТ | я | 0-3,3 В | Вход модуля, управление передачей/приемом, подача низкого уровня для принудительного перехода модуля в состояние TX; подача высокого уровня для перехода в состояние Rx |
| 15 | +3,3 В | - | Выход 3,3 В, подключение к 50 мА | |
| 16 | ЛИНЕЙНЫЙ_ВЫХОД | О | Аудиовыход | |
| 17 | Т/Р | О | 0-3,3 В | Выход модуля, статус передачи/приема, высокий для TX и низкий для Rx |
| 18 | СПКЕН | О | 0-3,3 В | Управление аудиоусилителем |
| 19, 20 | Земля | - | Земля |
