LoRa1262: Демонстрационная плата

Описание функций модуля LoRa LoRa1262

Демонстрационная плата модуля LoRa LoRa1262 может легко наблюдать связь SPI между MCU и беспроводным модулем с помощью нашей программы-образца и может использовать эту плату разработки в качестве стандартного источника сигнала без профессионального радиочастотного инструмента для отладки программы разработки заказчика. Может значительно сократить цикл разработки продукта инженерами-программистами. Такие параметры, как полоса частот, мощность, полоса пропускания и скорость беспроводного модуля, могут быть установлены на демонстрационной плате.

Функции кнопок

Кнопка [УСТАНОВИТЬ]

Нажмите кнопку для входа в режим настройки. Если установлен последний параметр, кнопка выскочит из режима настройки

Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку, чтобы изменить соответствующие параметры настройки.

Метод работы

Нажмите кнопку [set] для перехода в режим настройки, нажмите кнопку [up], чтобы изменить мигающий рабочий режим (TX Normal, RX Normal, TX test, RX test, standby).

Нажмите кнопку [set], чтобы изменить частоту, нажмите кнопку [up], чтобы изменить значение, и нажмите кнопку [Set], чтобы перейти к следующей цифре. Диапазон частот: 400 МГц-510 МГц.

Нажмите кнопку [set], цифровое значение PWR начнет мигать, нажмите кнопку [up], чтобы изменить значение выходной мощности (от 0 до 7)

Нажмите кнопку [set], цифровая индикация DR начнет мигать, нажмите кнопку [up], чтобы изменить значение скорости кодирования (4/5,4/6,4/7,4/8).

Нажмите кнопку [set], цифровое значение FD начнет мигать, нажмите кнопку [up], чтобы изменить коэффициент распространения (6-12)

Нажмите кнопку [set], цифровая шкала BW начнет мигать, нажмите кнопку [up], чтобы изменить ширину полосы пропускания (62,5 кГц, 125 кГц, 250 кГц, 500 кГц)

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки сохраняются автоматически и остаются неизменными даже при выключении питания.

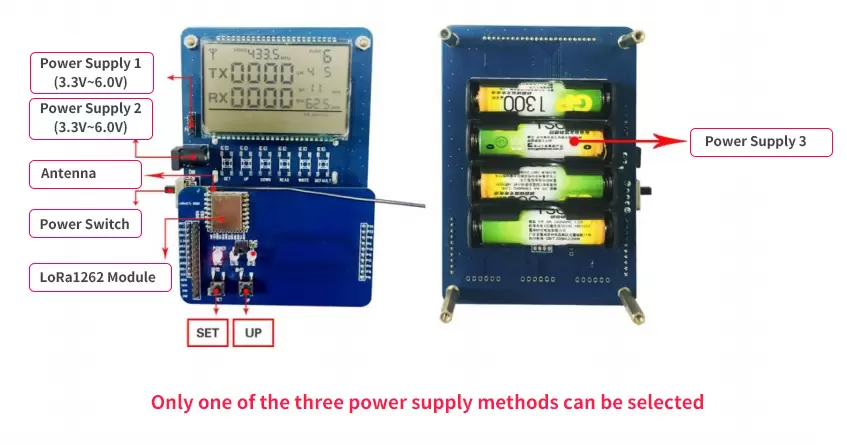

Полный сегмент ЖК-дисплея выглядит следующим образом:

Пользователи могут устанавливать частоту, мощность, скорость трансивера и другие параметры с помощью клавиш.
