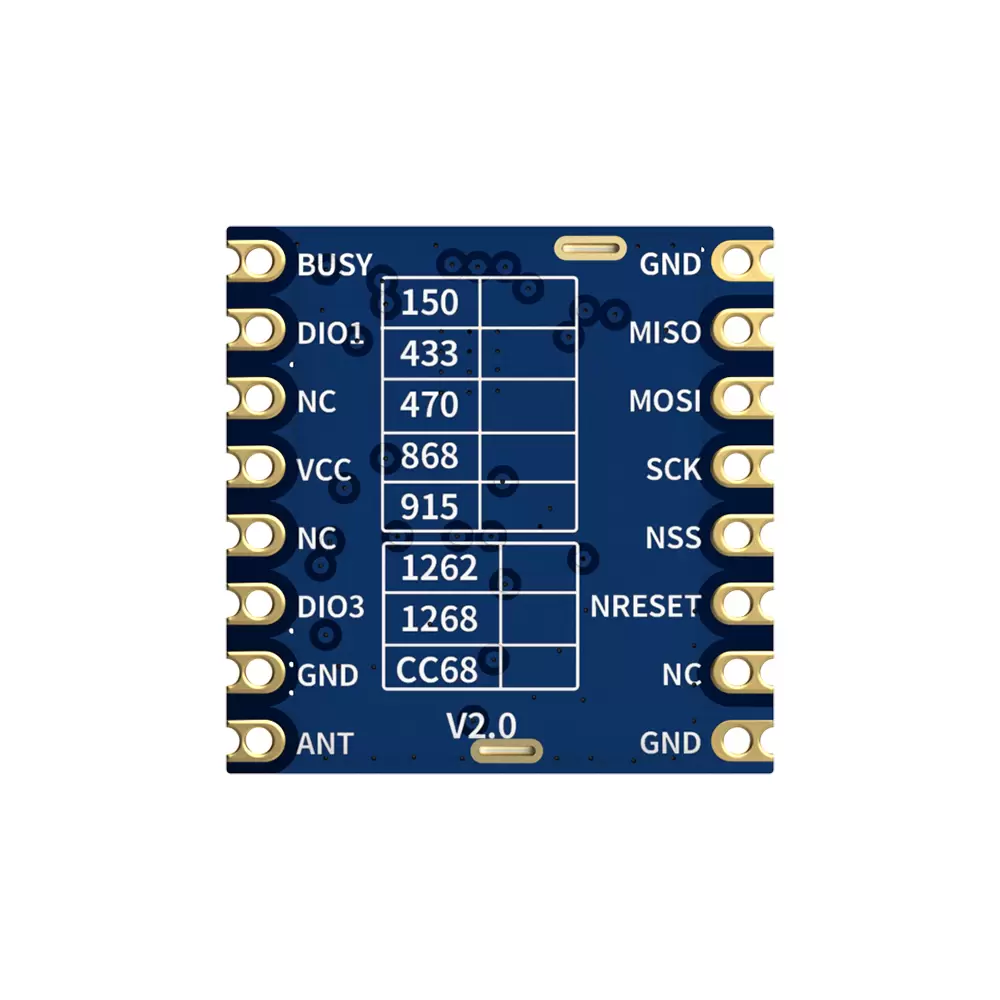

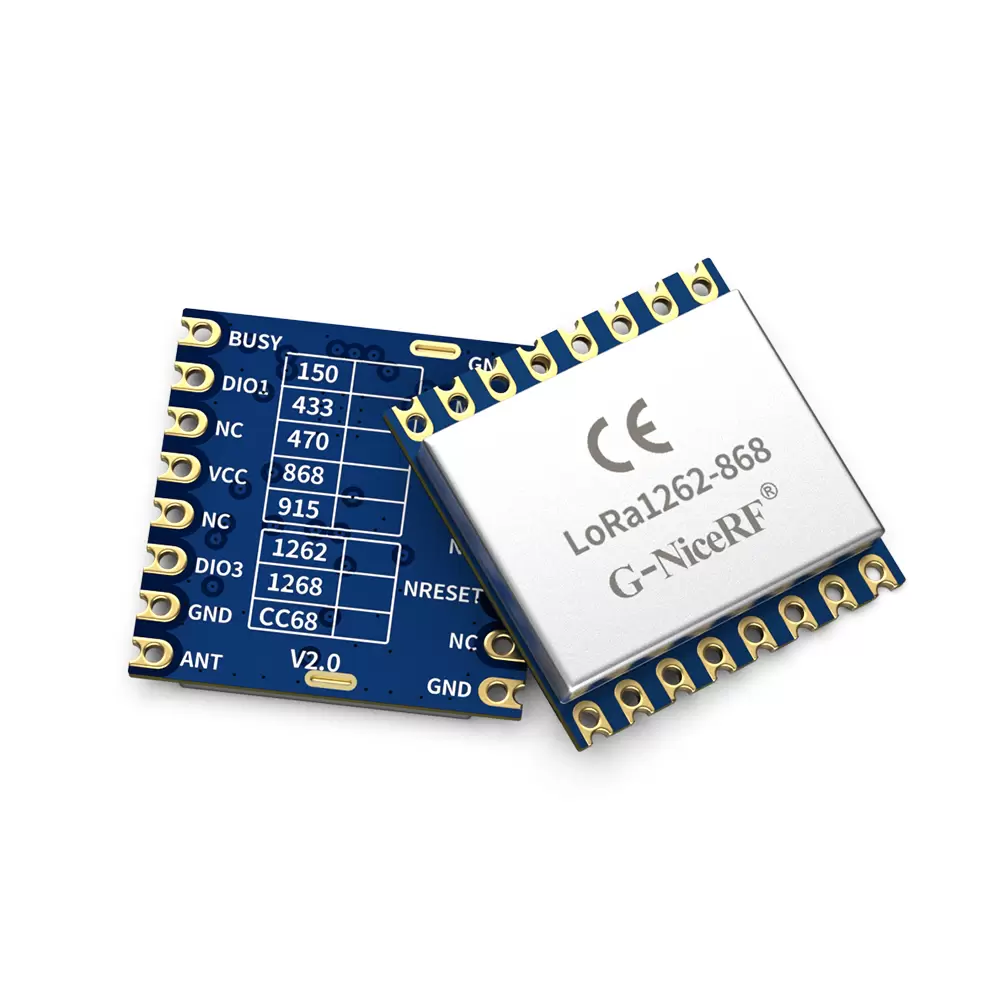

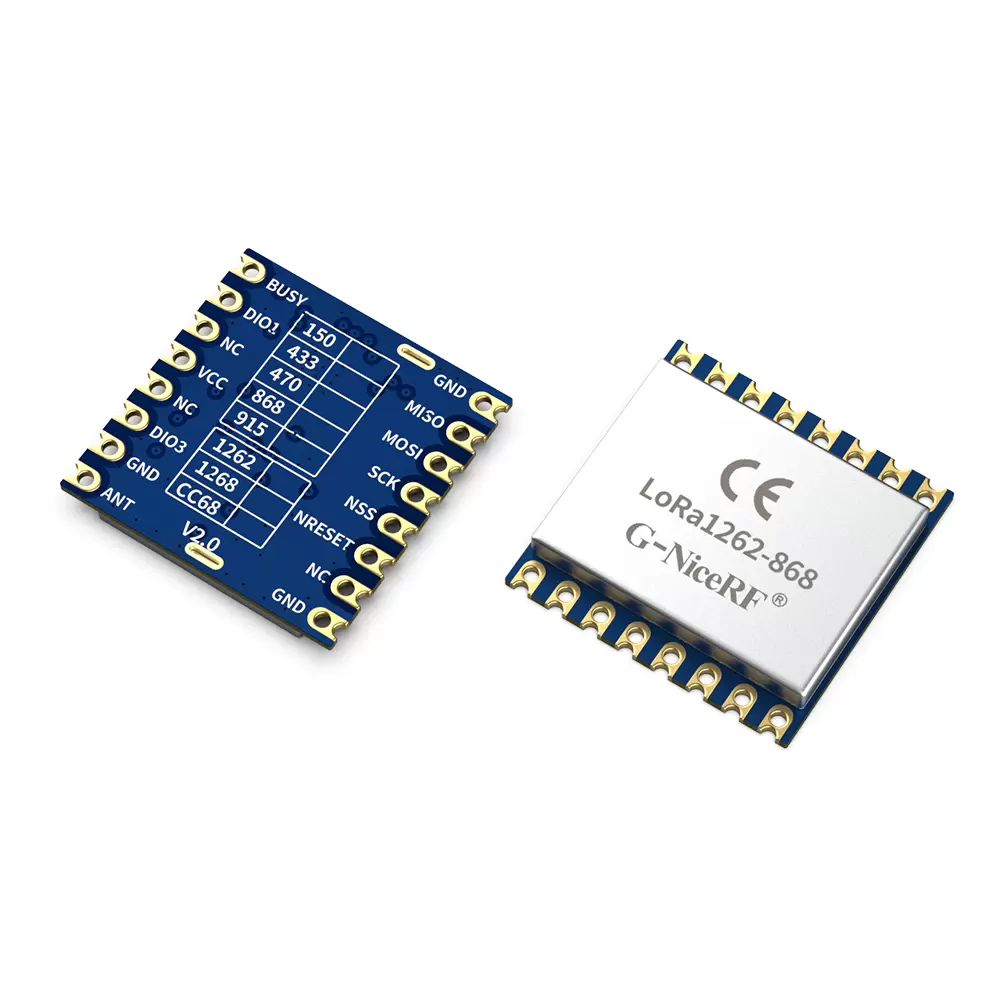

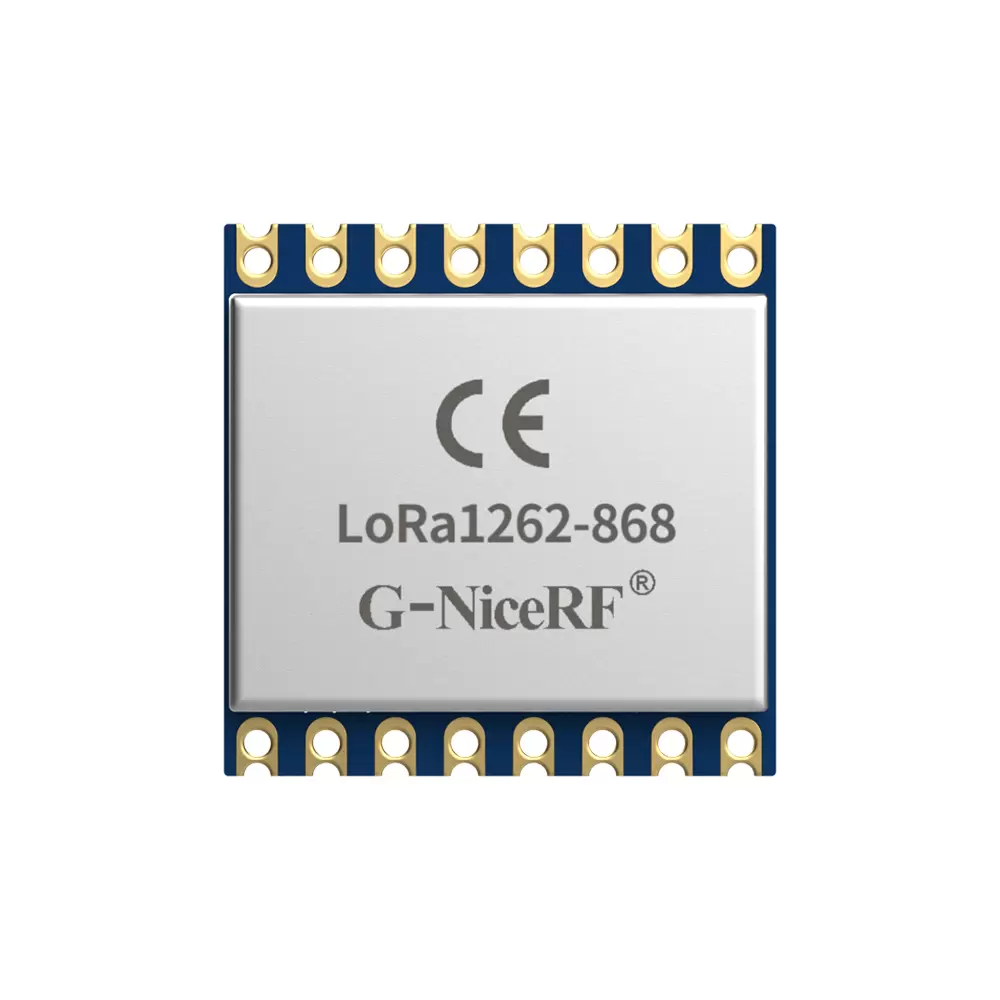

LoRa1262-868: модуль LoRa SX1262 мощностью 160 мВт, сертифицированный CE-RED, 868 МГц, с TCXO

Модуль LoRa1262 использует микросхему Semtech SX1262, которая использует высокоточный кварцевый генератор TCXO, отличается сверхнизким током приёма и тока в спящем режиме, а также чувствительностью -148 дБм. Встроенный кварцевый генератор 64 кГц обеспечивает периодическое пробуждение микроконтроллера при низком энергопотреблении. Антенный переключатель модуля интегрирован и управляется микросхемой, что экономит ресурсы внешнего микроконтроллера. Компактный размер и выходная мощность 22 дБм (160 мВт) обеспечивают значительные преимущества в приложениях Интернета вещей и системах с питанием от аккумуляторов.
LoRa1262-868 получил сертификацию CE-RED.

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Состояние эксплуатации
Рабочее напряжение	1.8	3.3	3.7	В
Диапазон температур	-40	25	85	℃
Текущее потребление
ток RX		< 6,5		мА	@TCXO Crystal (по умолчанию 2,8 В, 1,8 В опционально)
Ток передачи		< 130		мА	@868MHz
ток сна		1.9		uA	Режим ВЫКЛ (режим SLEEP с холодным стартом) Все блоки выключены
		2.3		uA	Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена
		2.9		uA	Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена + RC64k
		0,56		мА	Режим STDBY_RC ， RC13M, XOSC ВЫКЛ.
		2.35		мА	Режим STDBY_XOSC ， XOSC ВКЛ.
Параметр RF
Диапазон частот	848	868	888	МГц	@868MHz
Выходная мощность	-15	22		дБм
Чувствительность приема		-133		дБм	@LoRa BW=125KHz_SF = 10_CR=4/5

Особенности модуля LoRa SX1262 LoRa1262

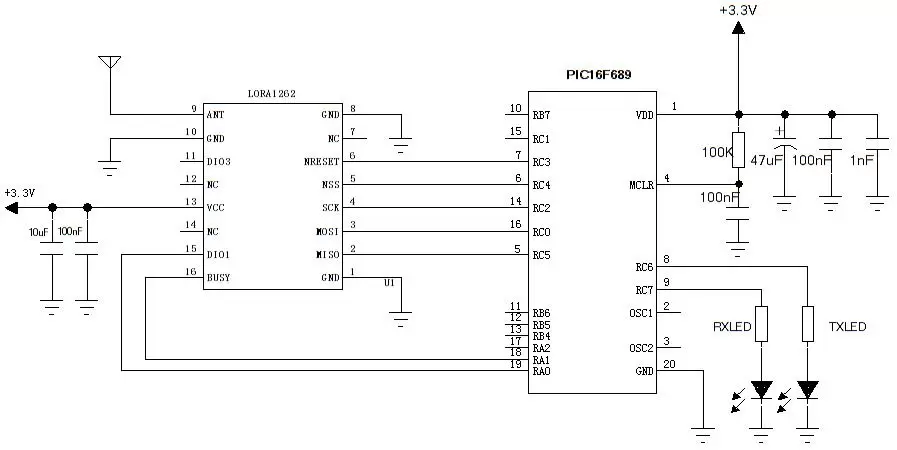

Схема применения беспроводного модуля LoRa LoRa1262-868

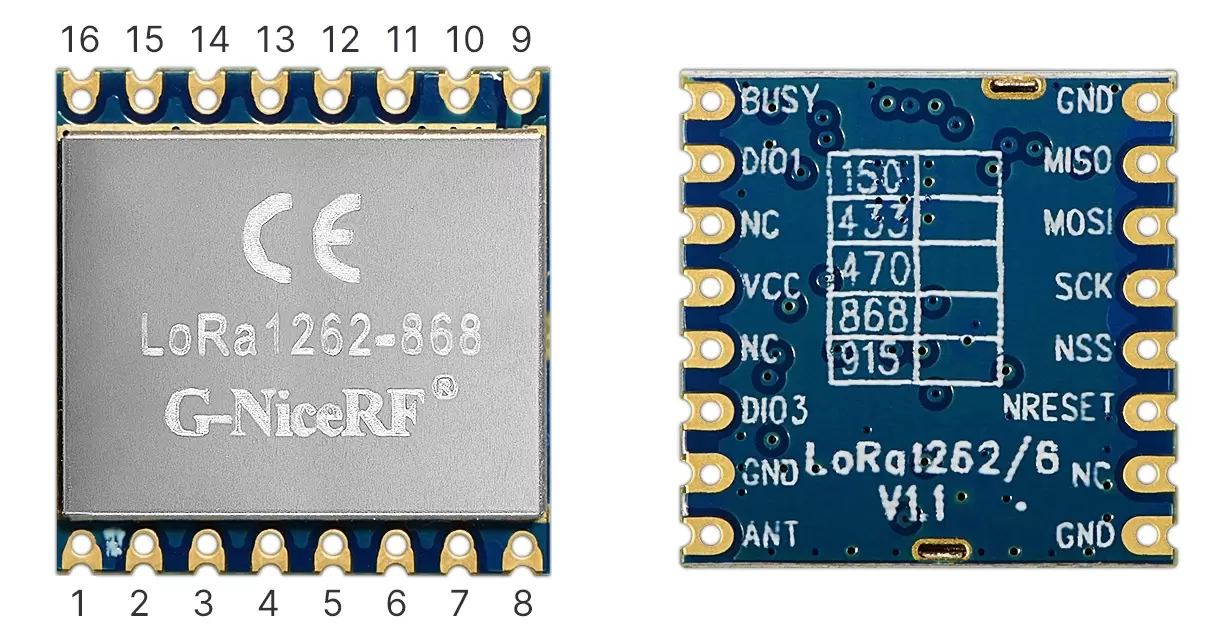

Определение контактов беспроводного модуля LoRa LoRa1262-868.

НОМЕР ПИН-КОДА	Имя пин-кода	Описание
1	Земля	заземление питания
2	МИСО	Вывод SPI для данных SPI
3	МОСИ	Вход SPI для данных SPI
4	ССК	Последовательный тактовый сигнал для интерфейса SPI
5	НСС	включить SPI
6	NRESET	Сброс ввода
7, 12, 14	NC	Пустой
8	Земля	заземление питания
9	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом
10	Земля	заземление питания
11	ДИО3	Цифровой ввод/вывод
13	ВКЦ	Подключенный источник питания (по умолчанию 3,3 В)
15	ДИО1	Цифровой ввод/вывод
16	ЗАНЯТЫЙ	Используется для индикации состояния, подробности см. в техническом описании.

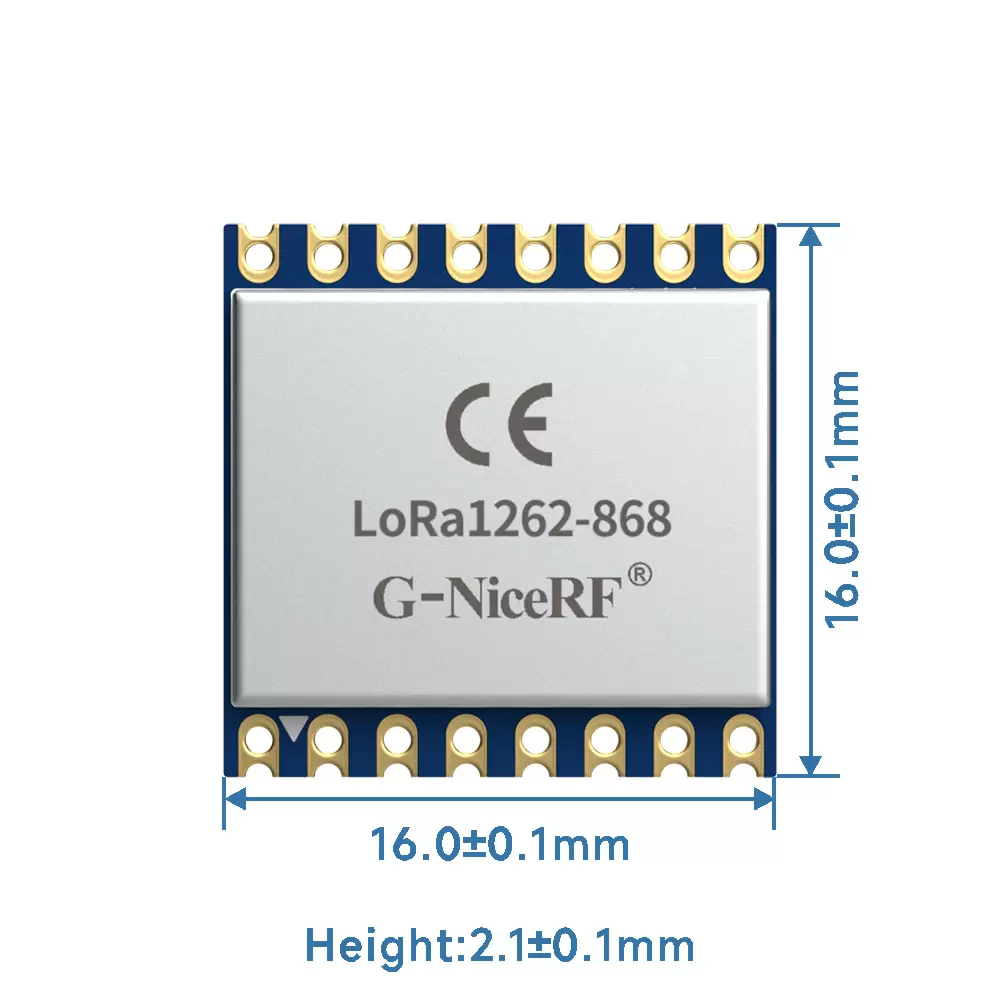

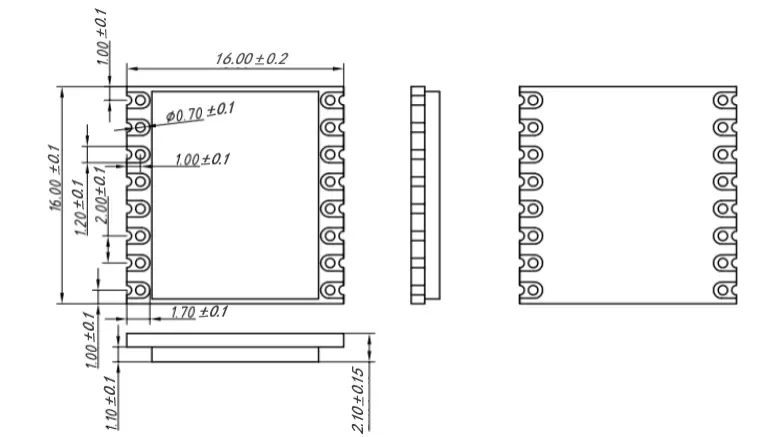

Механические размеры беспроводного LoRa модуля LoRa1262-868.

Механические размеры модуля LoRa SX1262 LoRa1262
