LoRa1281-TCXO: Сертификация FCC ID и CE-RED SX1281 Сертифицированный модуль 2,4 ГГц поддерживает определение диапазона

LoRa1281-TCXO: Сертификация FCC ID и CE-RED SX1281 Сертифицированный модуль 2,4 ГГц поддерживает определение диапазона

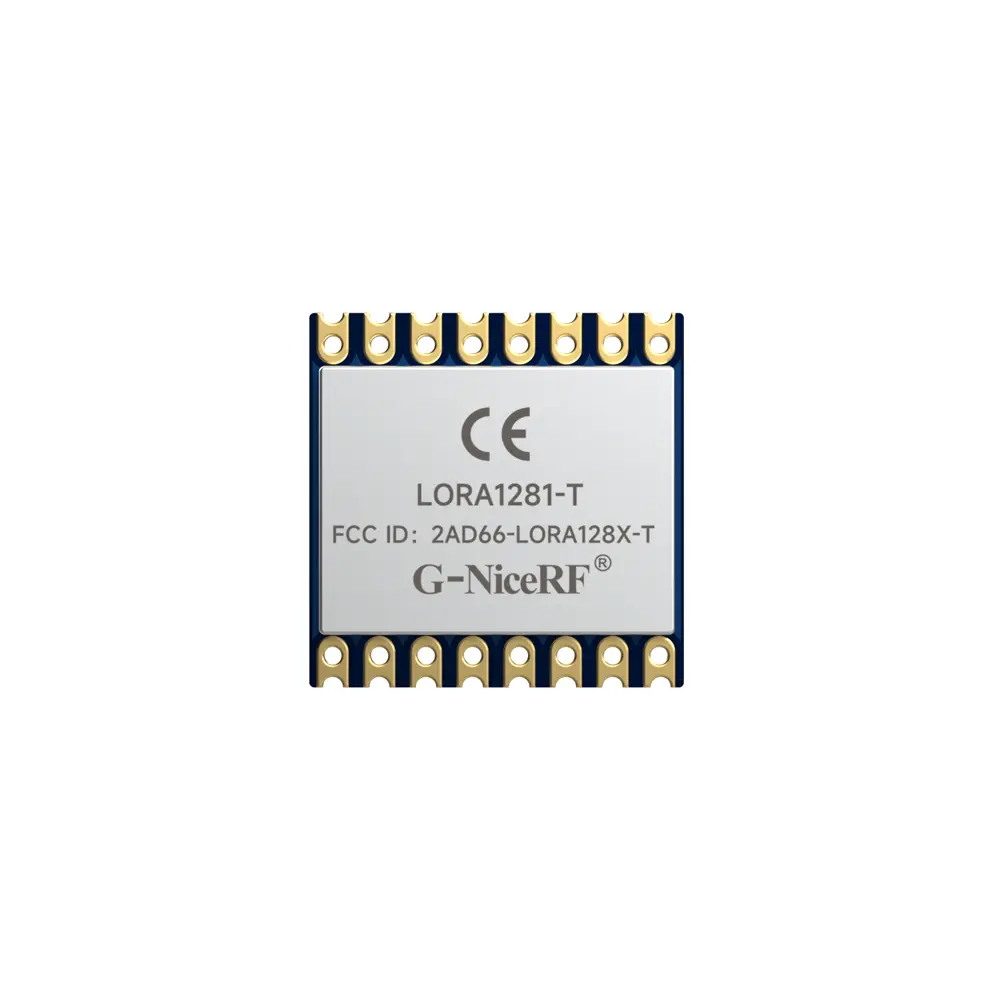

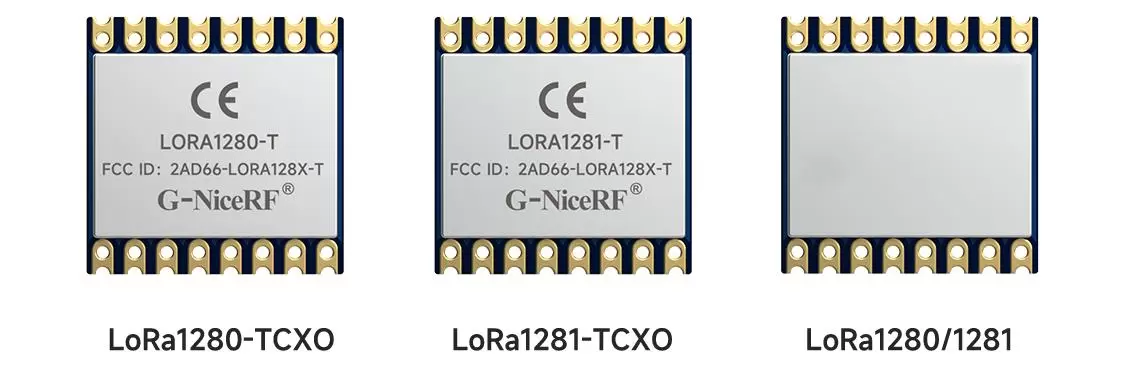

Модуль передатчика и приемника 2,4 ГГц разработан на основе оригинального радиочастотного чипа SX1280/SX1281 компании Semtech в США. Он использует режим модуляции LoRa, который улучшает короткое расстояние связи обычных модулей 2,4 ГГц. Высокая проникающая способность диапазона частот 2,4 ГГц в сочетании с модуляцией LoRa позволяет модулю иметь высокую чувствительность приема и способность защиты от внешних помех. Вся серия модулей широко используется в приложениях, требующих передачи на большие расстояния на частоте 2,4 ГГц. Во всей серии модулей используется кварцевый генератор промышленного класса с частотой 10 ppm, а модуль LoRa1280/LoRa1281-TCXO также специально оснащен высокоточным кварцевым генератором промышленного класса с температурной компенсацией 0,5 ppm TCXO, который гарантирует стабильную выходную частоту в суровых условиях окружающей среды. такие как высокая и низкая температура. Он также имеет функцию «время полета», которая может реализовывать приложения радиочастотного измерения.
LoRa1281-TCXO строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
LoRa1281-TCXO получил сертификаты CE и FCC.

Связаться с нами

СКАЧАТЬ

★ Следующие параметры получаются при подключении прибора к медной оси сопротивлением 50 Ом. @VCC=3,3 В.

Беспроводные модули LoRa1280/Lora1281-TXCO прошли сертификацию CE и FCC.

РЧ МОДУЛЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Условия эксплуатации
Рабочее напряжение	1,8	3.3	3,7	В
Диапазон температур	-40		85	℃
Текущее потребление
Ток приема		< 12		мА	@ Лора1280-TCXO
ток передачи		28	32	мА	@Vcc=3,3 В, 12,5 дБм @Lora1280-TCXO
Ток сна		< 1		ЮА
РЧ параметр
Диапазон частот	2400		2500	МГц
Скорость передачи данных	0,476		202	Кбит/с	@Лора
	260		1300	Кбит/с	@FLRC
	125		2000 г.	Кбит/с	@ФСК
Выходная мощность	-18		12,5	дБм	@VCC=3,3 В
Получение чувствительности		-132		дБм	ЛоРа@0,476 Кбит/с

сертификация	Идентификатор FCC и CE-RED
Интерфейс	СПИ
Чип	СХ1280/1281
Частота	2,4 ГГц
Модуляция	Лора

Особенности передатчика и приемника 2,4 ГГц LoRa1281-TCXO

Диапазон рабочих частот: 2400-2500 МГц
Двойная сертификация CE и FCC
Диапазон рабочих температур:-40~+85°C
Скорость передачи данных: @LoRa=0,476-202 Кбит/с.
Максимальная выходная мощность: 12,5 дБм
Режим пакетной связи (прием FiFo 256 байт)
Высокоточный кварцевый генератор (0,5 ppm TCXO/10 ppm)
Диапазон рабочего напряжения: 1,8-3,7 В
Чувствительность до -132 дБм@LoRa
LoRa FLRC FSK модуляция

Применение передатчика и приемника 2,4 ГГц LoRa1281-TCXO

Беспроводной пульт
Умный дом
Читатель тегов
Управление игрушкой
Контроль давления в шинах
Мониторинг здоровья

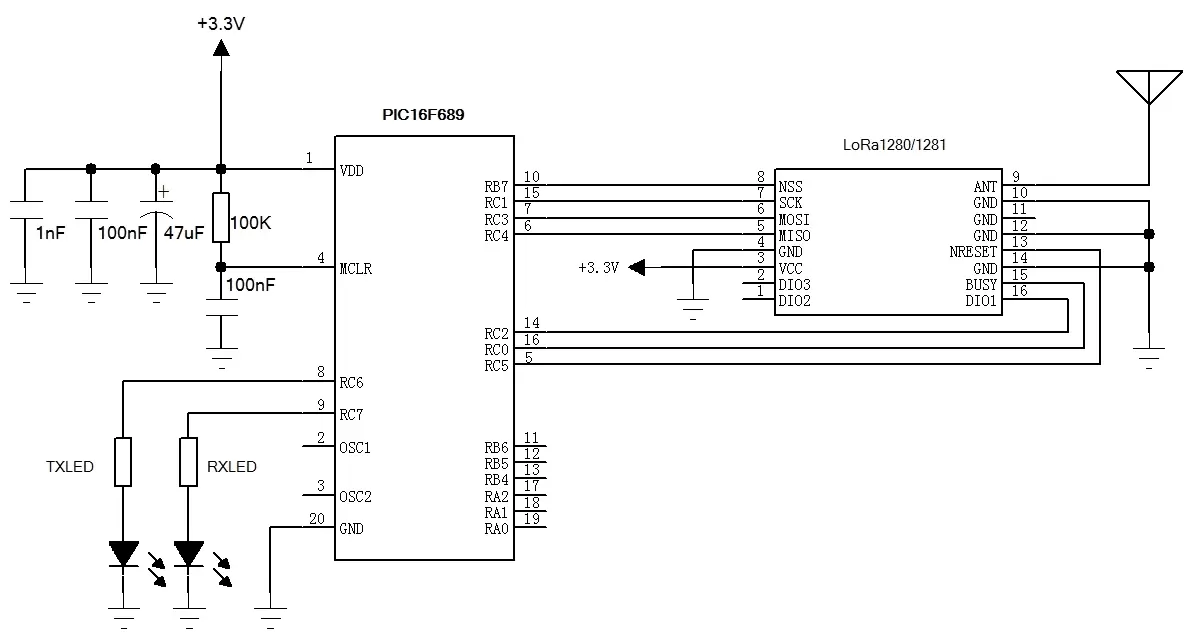

Типичная схема применения модуля передатчика и приемника 2,4 ГГц LoRa1280-TCXO

ЛОРА

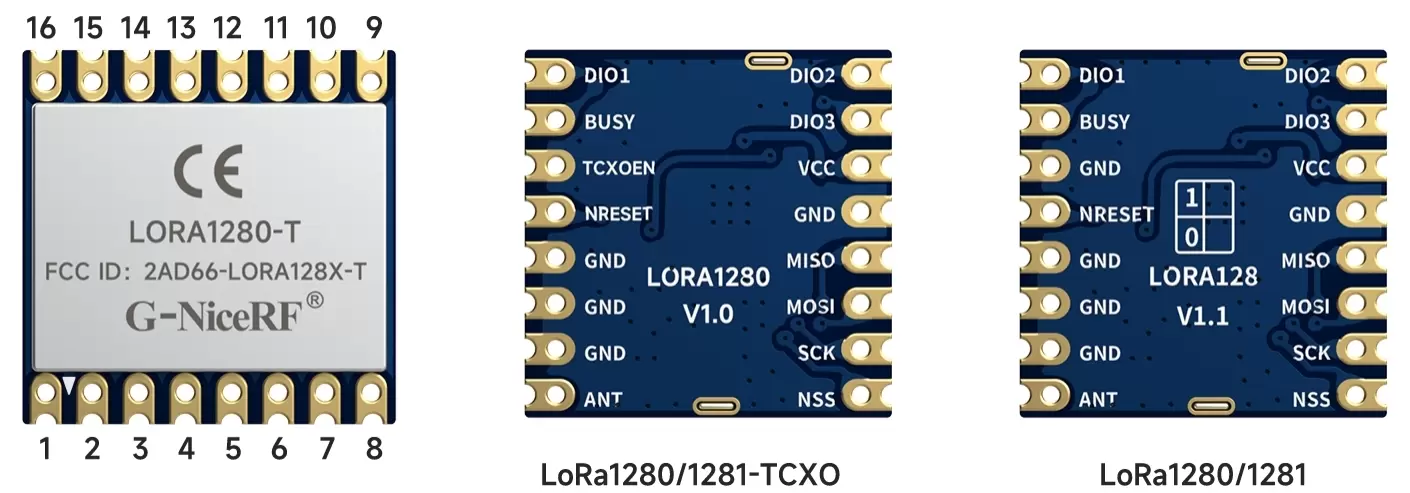

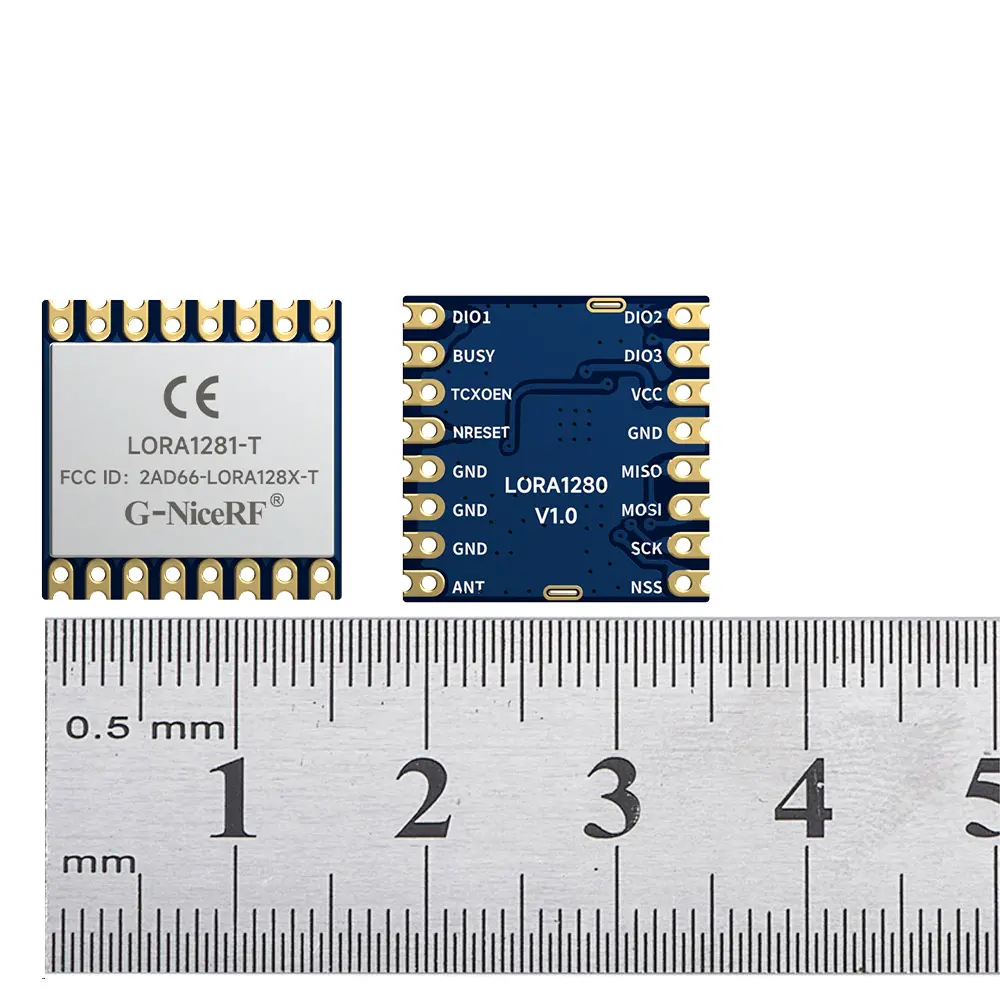

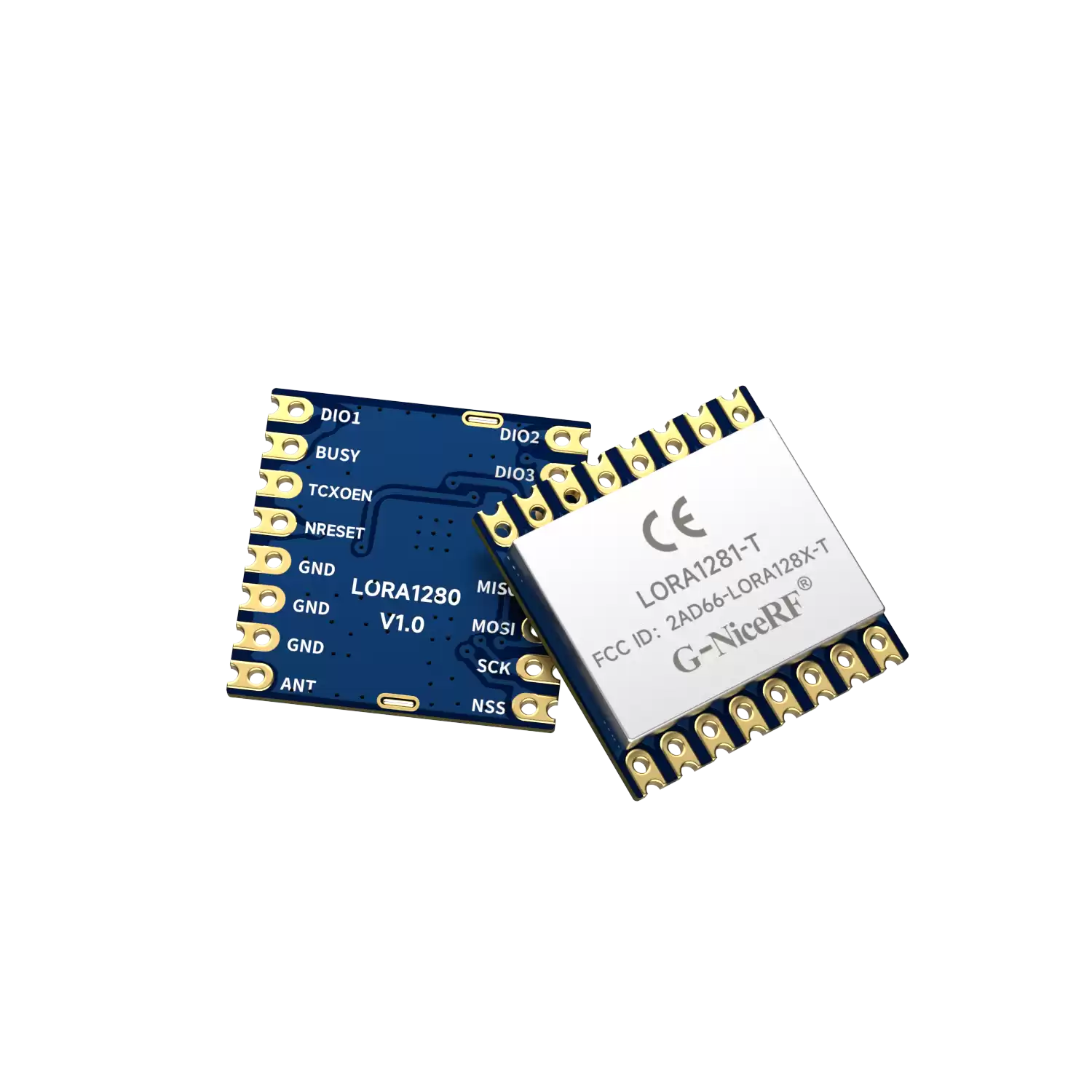

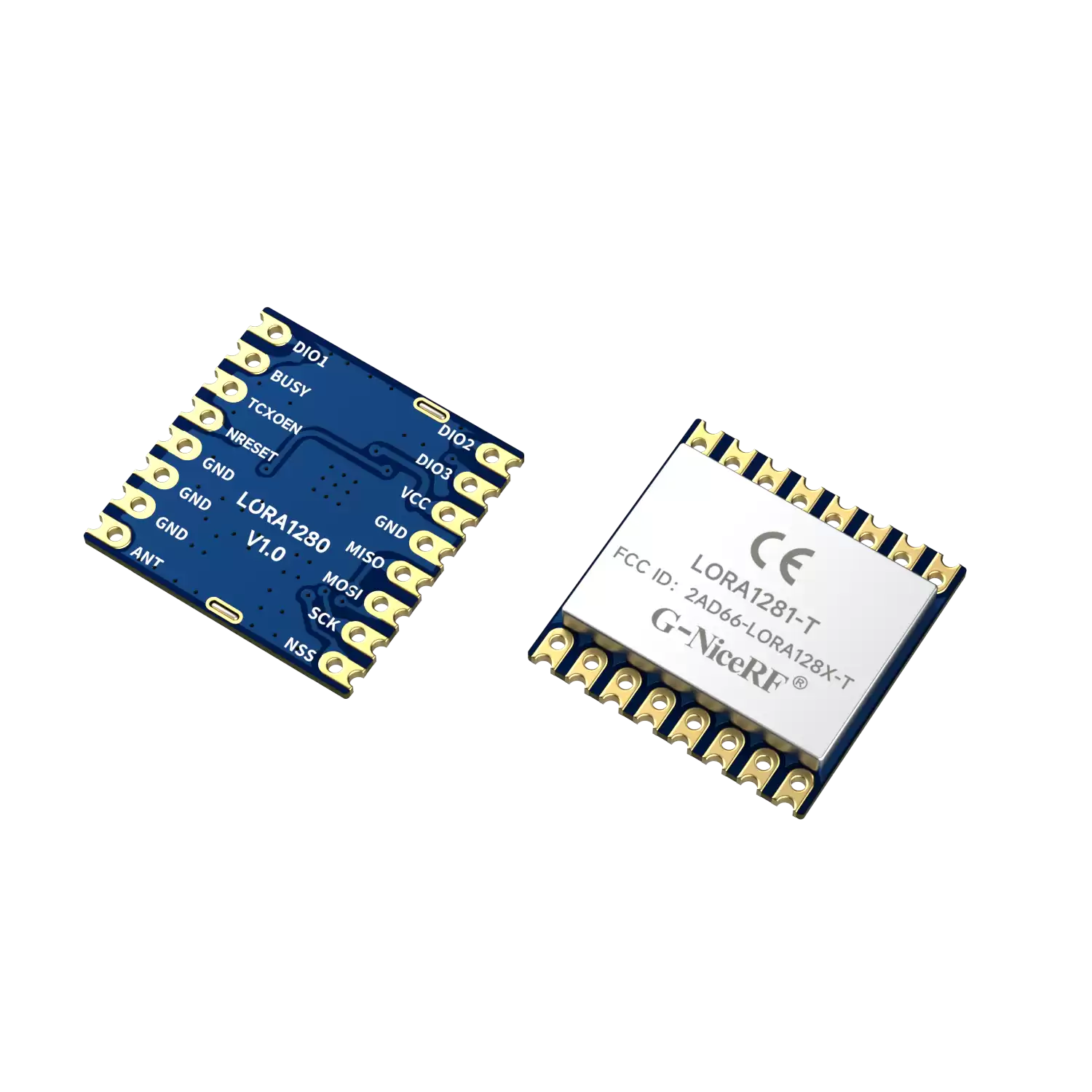

Контакт НЕТ	Имя контакта	Описание
1	ДИО2	Непосредственное подключение к выводу чипа, настраиваемый ввод-вывод общего назначения (подробную информацию см. в спецификации чипа SX1280/1281)
2	ДИО3	Непосредственное подключение к выводу чипа, настраиваемый ввод-вывод общего назначения (подробную информацию см. в спецификации чипа SX1280/1281)
3	ВКК	Подключен к положительному полюсу источника питания (1,8-3,7 В).
4	Земля	Подключен к отрицательному полюсу
5	МИСО	Вывод данных SPI
6	МОСИ	Контакт ввода данных SPI
7	ССК	Входной контакт синхронизации SPI
8	НСС	Контакт выбора чипа модуля
9	МУРАВЕЙ	Подключение с помощью коаксиальной антенны сопротивлением 50 Ом.
10,11,12	Земля	Подключен к отрицательному полюсу
13	НРЕСЕТ	Триггерный вывод сброса чипа, активный низкий уровень
Примечание. Для модулей Lora1280 и Lora1281 PIN 14 — это земля.
14	Земля	Подключен к отрицательному полюсу
Примечание. Для модуля Lora1280-TCXO PIN 14 — TCXOEN.
14	ТСХОЕН	Включите TCXO: 1. Переведите вывод TCXOEN в высокий уровень перед сбросом SX1280; 2. Задержка не менее 3 мс для ожидания запуска TCXO; 3. Во время использования модуля 1280 TCXOEN должен поддерживать высокий уровень; Выключите TCXO (если модулю необходимо перейти в спящий режим): 1. Вызовите функцию SetSleep(), чтобы перевести модуль в спящий режим; 2. Задержка не менее 1 мс для ожидания перехода модуля в спящий режим; 3. Установите вывод TCXOEN на низкий уровень, чтобы выключить TCXO;
15	ЗАНЯТЫЙ	Контакт индикатора состояния (подробнее см. в спецификации SX1280/1281)
16	ДИО1	Непосредственное подключение к выводу чипа, настраиваемый ввод-вывод общего назначения (подробную информацию см. в спецификации чипа SX1280/1281))

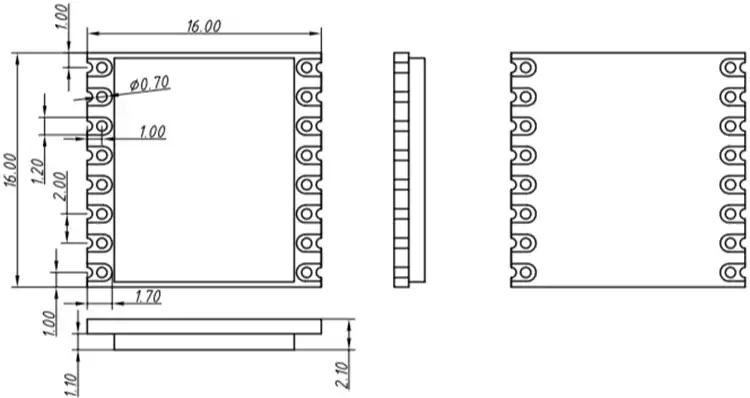

Механические размеры модуля передатчика и приемника 2,4 ГГц LoRa1280-TCXO
