Демонстрационная плата LoRa1280 для серии модулей LoRa | G-NiceRF

Функция ДЕМО-платы для модуля LoRa серии LoRa1280

• Демонстрационная плата измерения дальности модуля LoRa SX1280 в основном реализует функцию демонстрации приема сигнала SX1280 и двустороннюю связь в режиме LoRa.
• Параметры двух режимов на демонстрационной плате дальномерности можно изменять.
• С помощью нашего примера программы удобно наблюдать за связью SPI между микроконтроллером и беспроводным модулем, а также использовать эту плату разработки в качестве стандартного источника сигнала без профессиональных радиочастотных приборов, отлаживать программу разработки заказчика и значительно сокращать цикл разработки продукта инженером-программистом.

Диапазон напряжения питания: 3В~12В

Режим работы модуля LoRa серии LoRa1280

1. Демонстрационная плата дальномерного измерения имеет две основные функции: функцию демонстрации дальномерного измерения и двустороннюю связь в режиме LoRa.

2. Демонстрационная функция измерения расстояния После выбора интерфейса режима измерения расстояния «Режим измерения расстояния» из основного интерфейса установите параметры режима измерения расстояния так, чтобы они были согласованными, а затем настройте главный-ведомый на измерение расстояния.

3. Функция проверки связи в режиме LoRa После выбора интерфейса режима LoRa из основного интерфейса задайте согласованные параметры режима LoRa, а затем выберите интерфейс связи LoRa для проверки.

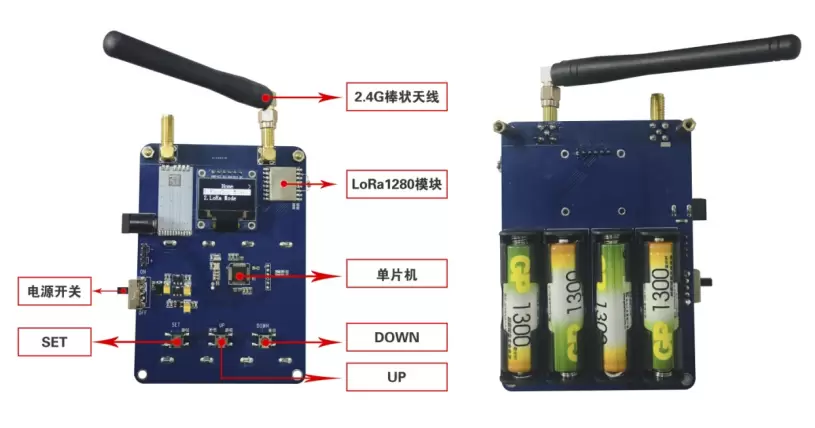

Основной интерфейс модуля LoRa серии LoRa1280

Функции кнопок модуля LoRa серии LoRa1280

На демонстрационной плате есть три кнопки: кнопка SET, кнопка UP и кнопка DOWN; их функции следующие:
