Демонстрационная плата LoRa1276-C1/LoRa1278-C1 - ДЕМО-модуль LoRa SX127X

Режим работы модуля SX127X LoRa

В DEMO есть 5 рабочих режимов. Это: режим Master, режим Slave, режим Tx Test, режим Rx test и режим Standby. Соответственно, они отображаются на ЖК-дисплее как: Tx normal / Rx normal / Tx Test / Rx test / Standby. В режимах Tx normal и Rx normal модуль LoRa работает в режиме Lora, цифровое закрытие DR — это скорость кодирования, а цифровое закрытие FD — это коэффициент расширения; В режимах Tx test и Rx test модуль LoRa работает в режиме FSK, цифровое закрытие DR — это скорость передачи данных, а цифровое закрытие FD — это девиация частоты.

В обычном режиме передачи и приема при передаче одного пакета красный светодиод меняет полярность, количество пакетов передачи увеличивается; при получении одного пакета синий светодиод меняет полярность, количество пакетов приема увеличивается.

1) Режим Master: отправка 1 пакета в секунду и ожидание подтверждения.

2) Режим ведомого устройства: Оставайтесь в режиме приема, ожидая данных от ведущего устройства. После получения данных от ведущего устройства будет отправлен ответный сигнал подтверждения.

3) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал.

4) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx.

5) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания.

Кнопочное управление модулем SX127X LoRa

1) Кнопка [УСТАНОВИТЬ]

Нажмите кнопку [SET], чтобы войти в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки нажмите кнопку [SET], чтобы переключаться между установленными параметрами: рабочий режим / частота / выходная мощность / скорость передачи данных / коэффициент распространения / полоса пропускания. Соответствующий значок на ЖК-дисплее будет мигать, указывая.

2) Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение мигающего значка.

Эксплуатация модуля SX127X LoRa

Нажмите кнопку [set] для перехода в режим настройки, нажмите кнопку [up], чтобы изменить мигающий рабочий режим (TX Normal, RX Normal, TX test, RX test, standby).

Нажмите кнопку [set], чтобы изменить частоту, нажмите кнопку [up], чтобы изменить значение, и нажмите кнопку [Set], чтобы перейти к следующей цифре. Диапазон частот: 400 МГц-510 МГц.

Нажмите кнопку [set], цифровое значение PWR начнет мигать, нажмите кнопку [up], чтобы изменить значение выходной мощности (от 0 до 7)

Нажмите кнопку [set], цифровая индикация DR начнет мигать, нажмите кнопку [up], чтобы изменить значение скорости кодирования (4/5,4/6,4/7,4/8).

Нажмите кнопку [set], цифровое значение FD начнет мигать, нажмите кнопку [up], чтобы изменить коэффициент распространения (6-12)

Нажмите кнопку [set], цифровая шкала BW начнет мигать, нажмите кнопку [up], чтобы изменить ширину полосы пропускания (62,5 кГц, 125 кГц, 250 кГц, 500 кГц)

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки сохраняются автоматически и остаются неизменными даже при выключении питания.

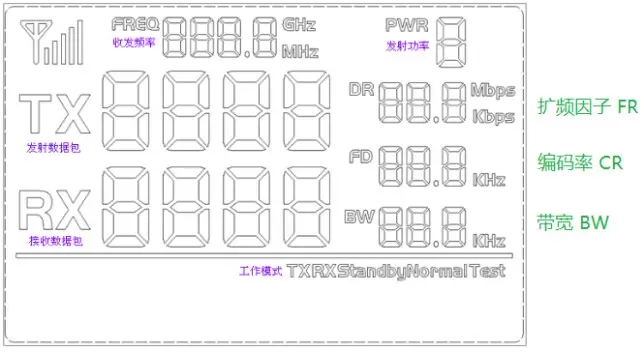

Полный сегмент ЖК-дисплея выглядит следующим образом:

С помощью клавиш пользователи могут устанавливать частоту, мощность, скорость трансивера и другие параметры.
