UWB3000Fxx : Демонстрационная плата функционального модуля дальности
UWB3000Fxx : Демонстрационная плата функционального модуля дальности

UWB3000Fxx : Демонстрационная плата функционального модуля дальности

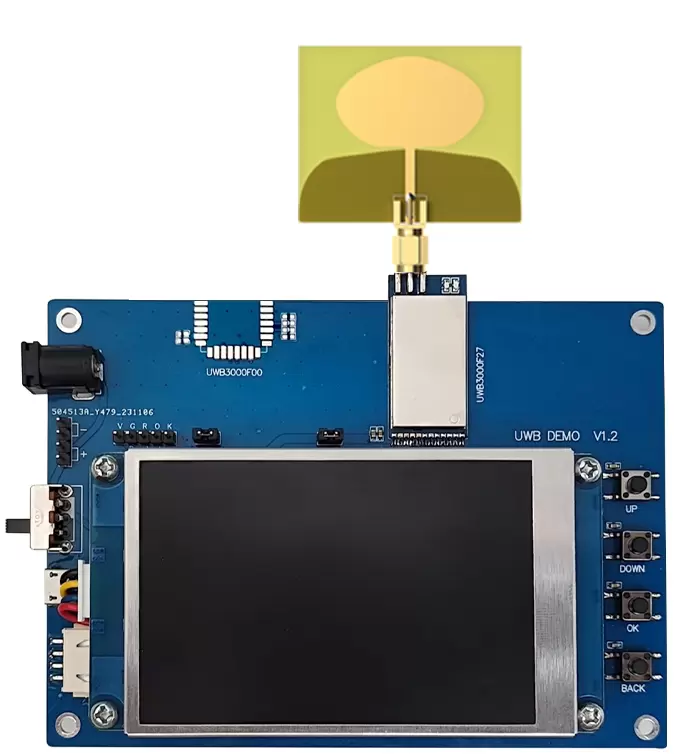

Демонстрационная плата UWB3000FXX оснащена 1 интерфейсным модулем UWB (UWB3000F00 или UWB3000F27), 1 экраном и кнопками управления. Пользователи могут настраивать параметры модуля и тестировать соответствующие функции через рабочий интерфейс.

Знакомство с интерфейсом экрана дисплея и инструкциями по эксплуатации

  • Основной интерфейс

Основной интерфейс

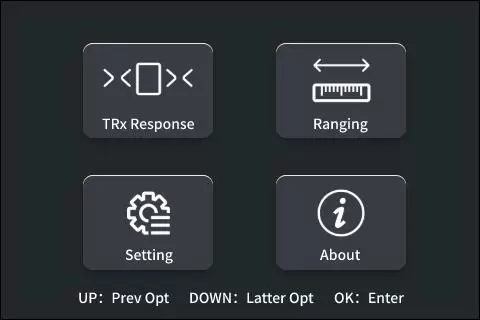

После включения демонстрационной платы на экране дисплея отобразится основной интерфейс. Пользователи могут нажимать клавиши ВВЕРХ/ВНИЗ для выбора различных параметров, и выбранная цель будет выделена. Нажатие кнопки ОК приведет к переходу на соответствующую страницу функций.



  • Проверка функции передачи-приема данных (отклик TRx)



Проверка функции передачи-приема данных

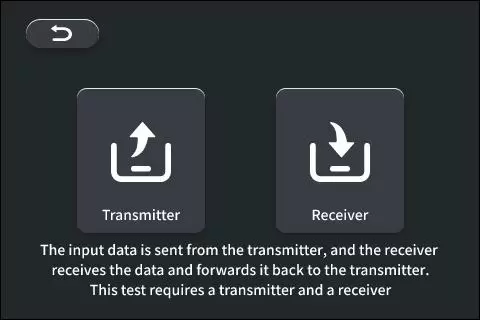

Эта функция требует наличия передатчика и приемника для запуска теста. Нажмите кнопку ВВЕРХ/ВНИЗ, чтобы выбрать соответствующую функцию, затем нажмите кнопку

Клавиша ОК для перехода на следующую страницу.



.Проверка функции передачи-приема данных

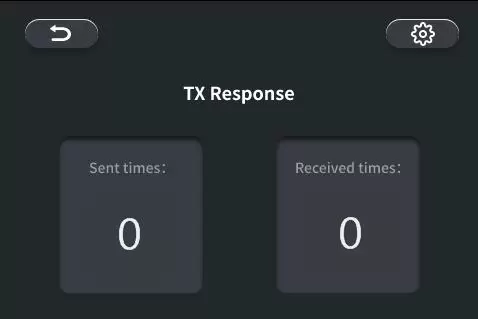

Например, в качестве передатчика нажатие кнопки ОК для входа на эту страницу запустит проверку приема-передачи данных. «Время отправки/получения» указывает совокупное количество раз, когда данные были успешно переданы/получены, и это значение будет отображаться в соответствующем поле.

Нажатие клавиши НАЗАД приведет к выходу из теста и возврату в основной интерфейс.

Нажатие кнопки ОК приведет к входу на страницу конфигурации параметров.



  • Тест измерения расстояния (дальность)



Тест на измерение расстояния

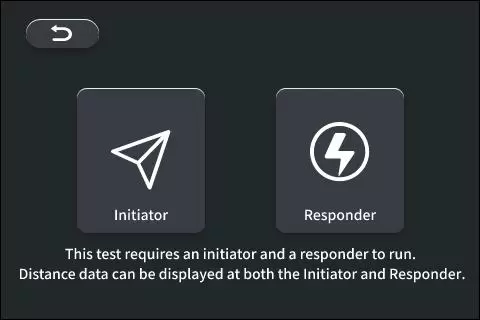

Для запуска этого теста требуются инициатор и ответчик. Нажмите кнопку ВВЕРХ/ВНИЗ, чтобы выбрать соответствующую функцию, затем нажмите кнопку ОК, чтобы перейти на следующую страницу.



Тест на измерение расстояния

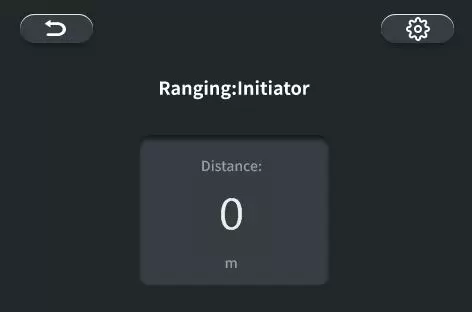

Например, в качестве инициатора в поле «Расстояние» будет отображаться текущее расстояние до ответчика. Если значение расстояния не обновляется в течение 3 секунд, это указывает на сбой в приеме данных и процесс определения дальности не может быть завершен. В данном случае три знака вопроса «???» будет отображаться в поле «Расстояние».

Примечание.  Поскольку и инициатор, и ответчик независимо инициируют двустороннюю дальность (TWR) и самостоятельно рассчитывают расстояние, а также поскольку на процесс определения дальности могут влиять определенные факторы (задержка антенны, окружающая среда, погода и т. д.), которые может повлиять на время передачи беспроводного сигнала в среде, значения расстояния, отображаемые инициатором и ответчиком, не будут точно такими же. Поэтому могут быть некоторые расхождения в измеренных расстояниях.

  • Нажмите кнопку ОК, чтобы войти на страницу конфигурации модуля.
  • Нажмите кнопку НАЗАД, чтобы выйти из теста и вернуться в основной интерфейс.



  • Конфигурация модуля (настройка)



Конфигурация модуля

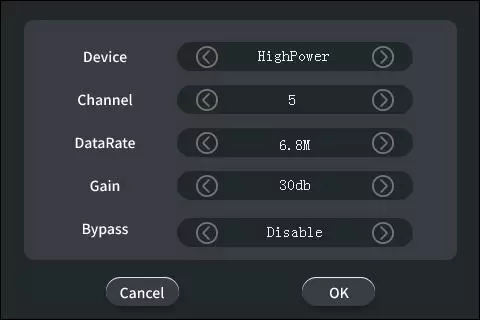

  • Устройство: выбор модуля (высокая мощность: UWB3000F27, низкая мощность: UWB3000F00)
  • Канал: выбор канала связи (5, 9)
  • DataRate: выбор скорости передачи данных по воздуху (6,8M, 850K)
  • Усиление: выбор уровня усиления мощности модуля (0–30 дБ).
  • Обход: можно игнорировать

Нажмите кнопку ВВЕРХ/ВНИЗ для переключения между различными опциями; Соответствующее содержимое опции будет выделено. В это время нажатие клавиши ОК позволяет изменить параметры выделенной опции. Когда кнопка ОК на диаграмме подсвечена, нажатие кнопки ОК приведет к применению текущих параметров и выходу со страницы конфигурации. Нажатие кнопки НАЗАД приведет к выходу из страницы конфигурации напрямую, а текущие измененные параметры не будут сохранены и применены.
