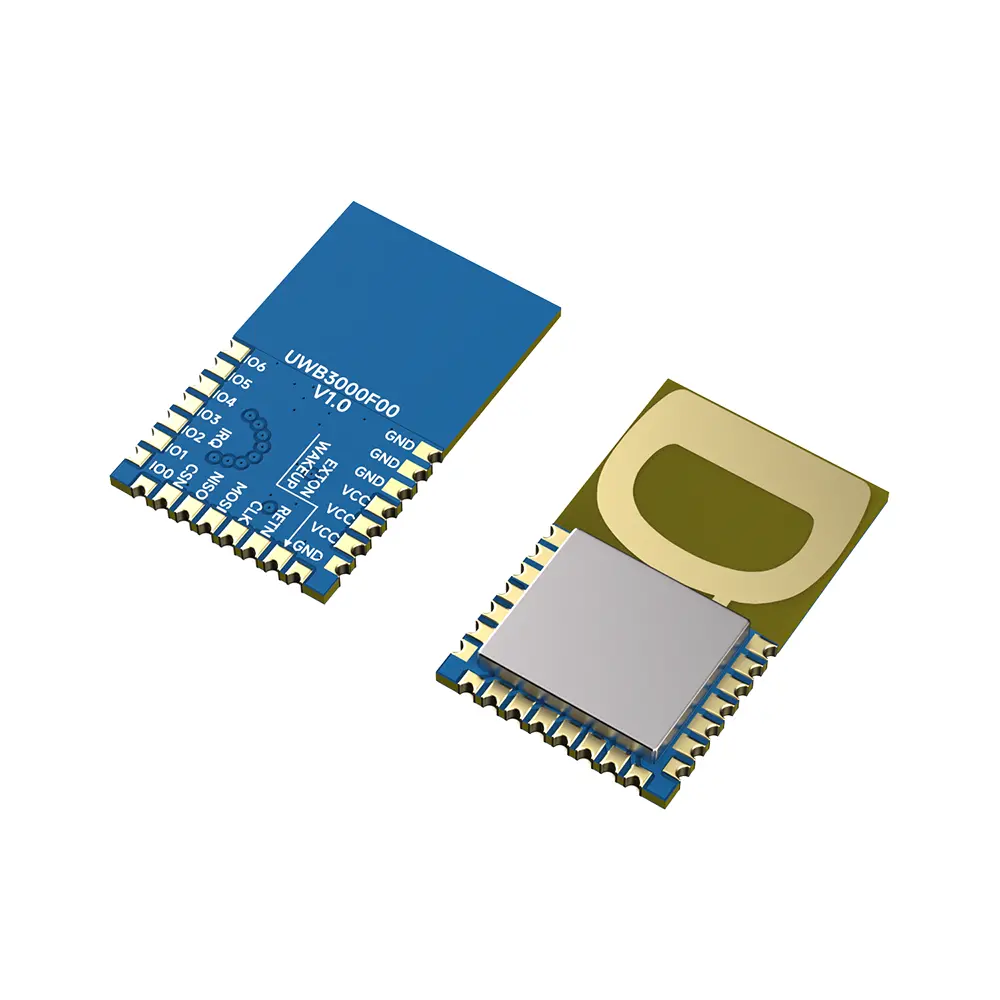

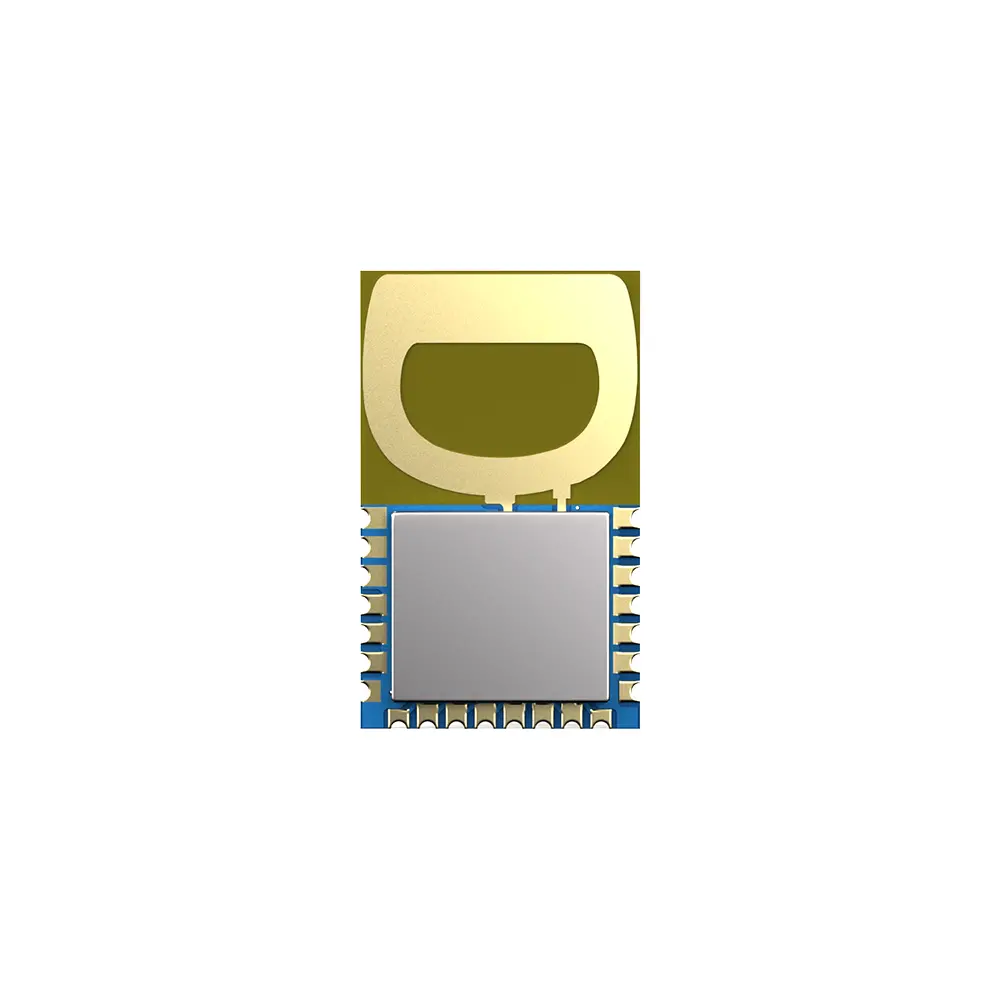

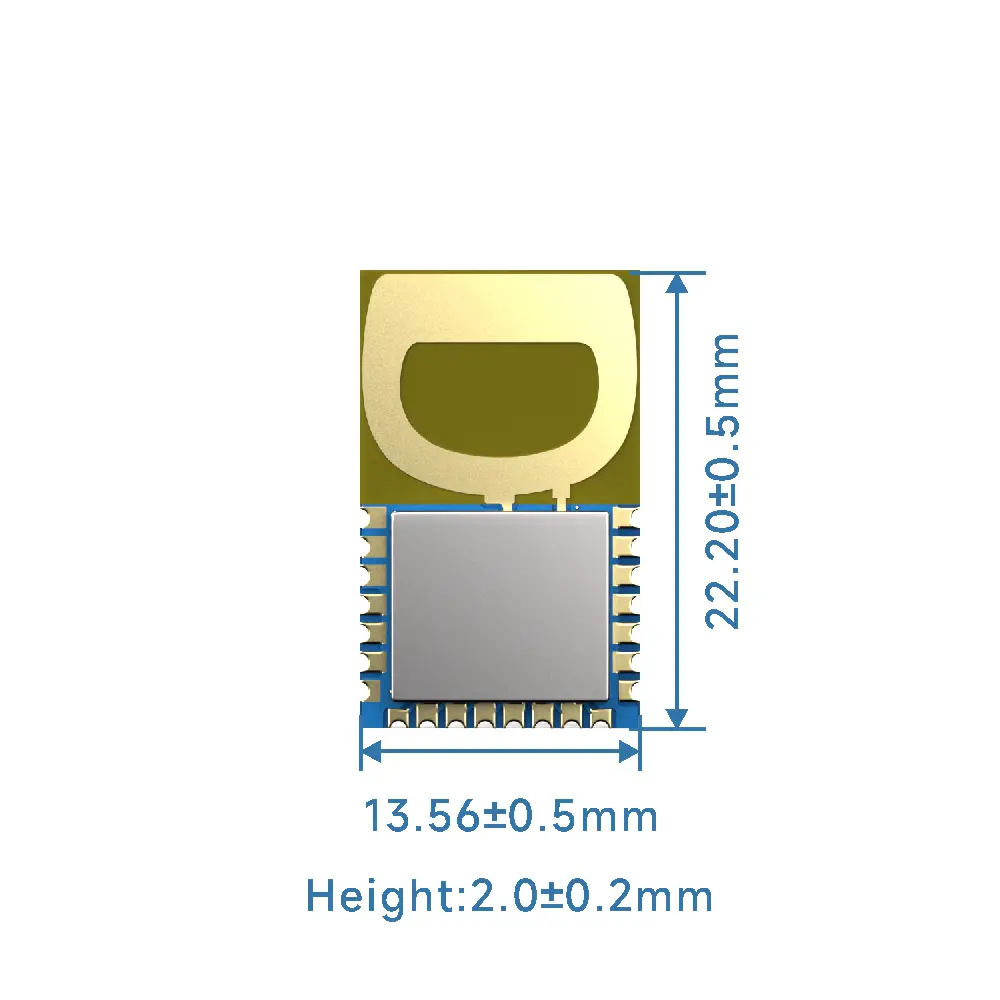

UWB3000F00: Маломощный двунаправленный приемопередатчик для точного позиционирования и определения дальности.

Напряжение питания

2.4

3.3

3.6

В

Диапазон рабочих температур

- 40

25

85

℃

Частотный диапазон

CH5

6489,6

МГц

CH9

7987.2

МГц

Скорость радиочастотной передачи данных

850 тыс.

6,8 млн.

б/с

Текущее потребление

Спящий режим

< 1

ЮА

Прием CH5

72

мА

Прием CH9

88

мА

Техас

69

мА

Передатчик для измерения дальности

21

мА

Передача параметров

Мощность передачи

@VCC=3,3 В

-30

0

дБм

Пропускная способность передачи (BW)

499,2

МГц

Получить параметры

Чувствительность приемника

@850 Кбит/с

-100

дБм

@6,8 Мбит/с

-94

дБм

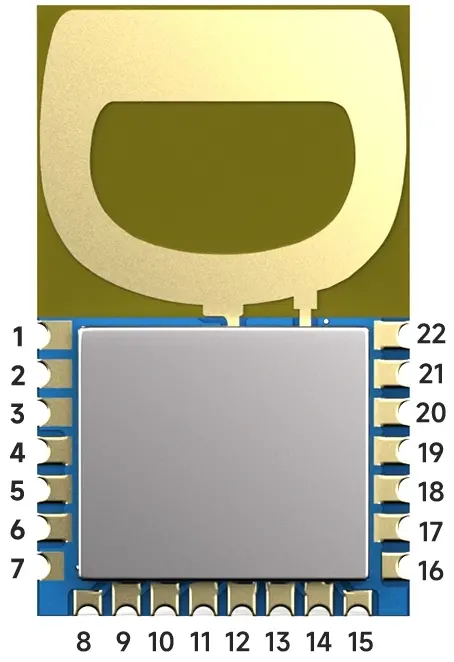

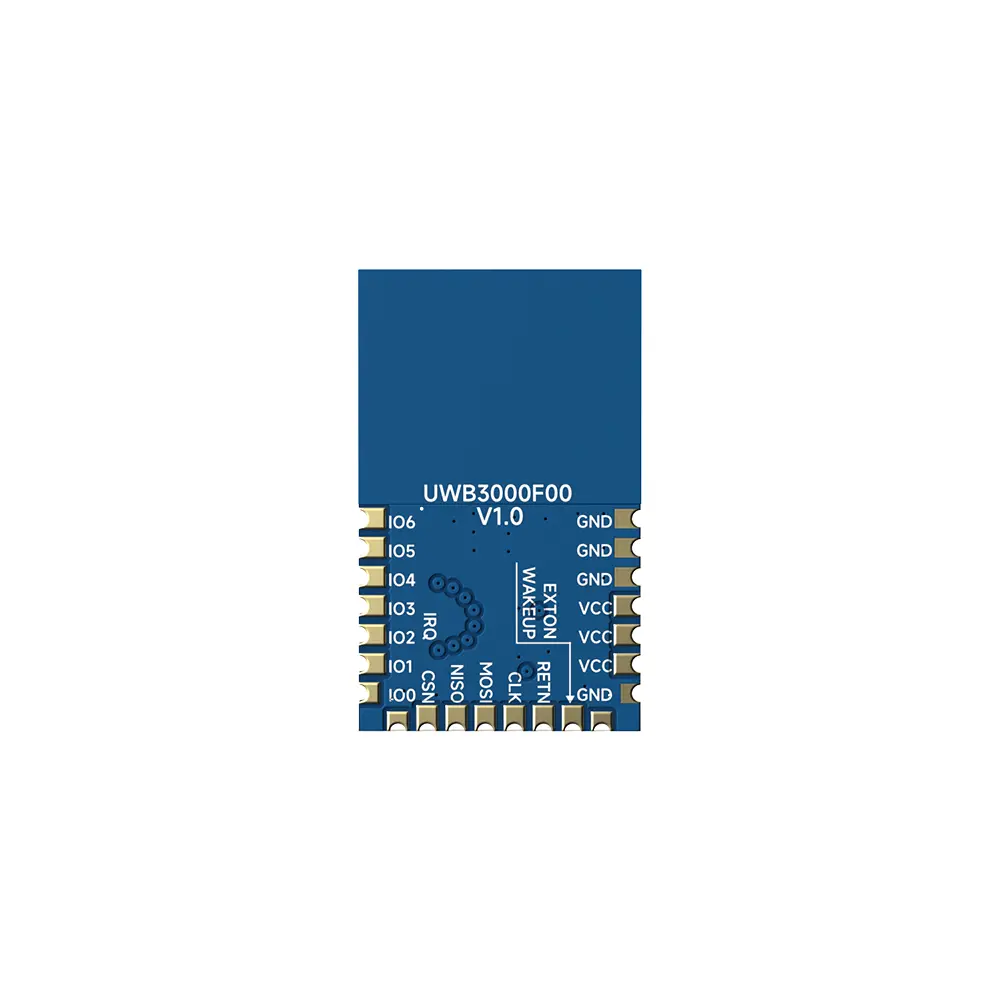

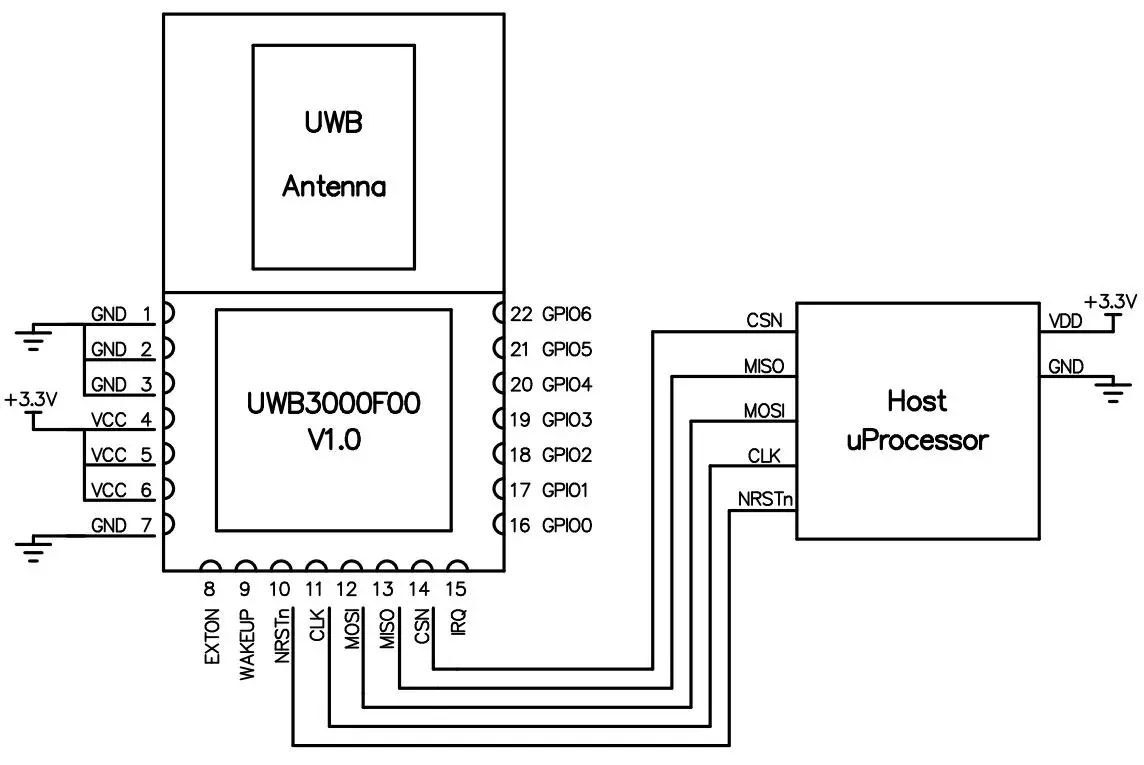

1,2,3,7​

Земля

Земля

4,5,6

ВКК

ВКК (2,4–3,6 В)

8

ЭКСТОН

ДЕЛАТЬ

Включение внешнего устройства. Устанавливается во время процесса пробуждения и остается активным до тех пор, пока устройство не перейдет в спящий режим. Может использоваться для управления внешними преобразователями постоянного тока или другими цепями, которые не требуются, когда устройство находится в спящем режиме, чтобы минимизировать энергопотребление.

9

ПРОСНУТЬСЯ

ДИ

При переводе в активное высокое состояние вывод WAKEUP выводит DW3000 из состояний SLEEP или DEEPSLEEP в рабочий режим.

Если он не используется, его следует заземлить.

10

НРСТн

ДИО

Сбросить контакт. Активный низкий выход.

Может быть понижен с помощью внешнего драйвера с открытым стоком для сброса DW3000.

Не допускается высокое напряжение от внешнего источника.

11

КЛК

ДИ

Периферийный тактовый вход SPI.

12

МОСИ

ДИ

Ввод периферийных данных SPI.

13

МИСО

ДЕЛАТЬ

Вывод периферийных данных SPI.

14

ДНС

ДИ

Выбор чипа SPI. Это активный вход включения низкого уровня. Переход от высокого к низкому уровню на SPICSn сигнализирует о начале новой транзакции SPI. СПИКсн

также может выступать в качестве сигнала пробуждения для вывода DW3000 из состояний SLEEP или DEEPSLEEP.

15

прерывание

ДИ

Вывод запроса прерывания от DW3000 к хост-процессору. К

IRQ по умолчанию — это выход с активным высоким уровнем, но его можно настроить на активный режим.

низкий, если требуется. Для корректной работы в режимах SLEEP и DEEPSLEEP его следует настроить на активный режим высокого уровня. Этот вывод будет плавать в состояниях SLEEP и DEEPSLEEP и может вызывать ложные прерывания на хосте, если не будет установлен низкий уровень извне (рекомендуется 100 кОм). Когда функция IRQ не используется, вывод можно переконфигурировать как линию ввода-вывода общего назначения2, GPIO8.

16

GPIO0

ДИО

GPIO0 от DW3000.

17

GPIO1

ДИО

GPIO1 от DW3000.

18

GPIO2

ДИО

GPIO2 от DW3000.

19

GPIO3

ДИО

GPIO3 от DW3000.

20

GPIO4

ДИО

GPIO4 от DW3000.

21

GPIO5

ДИО

GPIO5 от DW3000.

22

GPIO6

ДИО

GPIO6 от DW3000.
