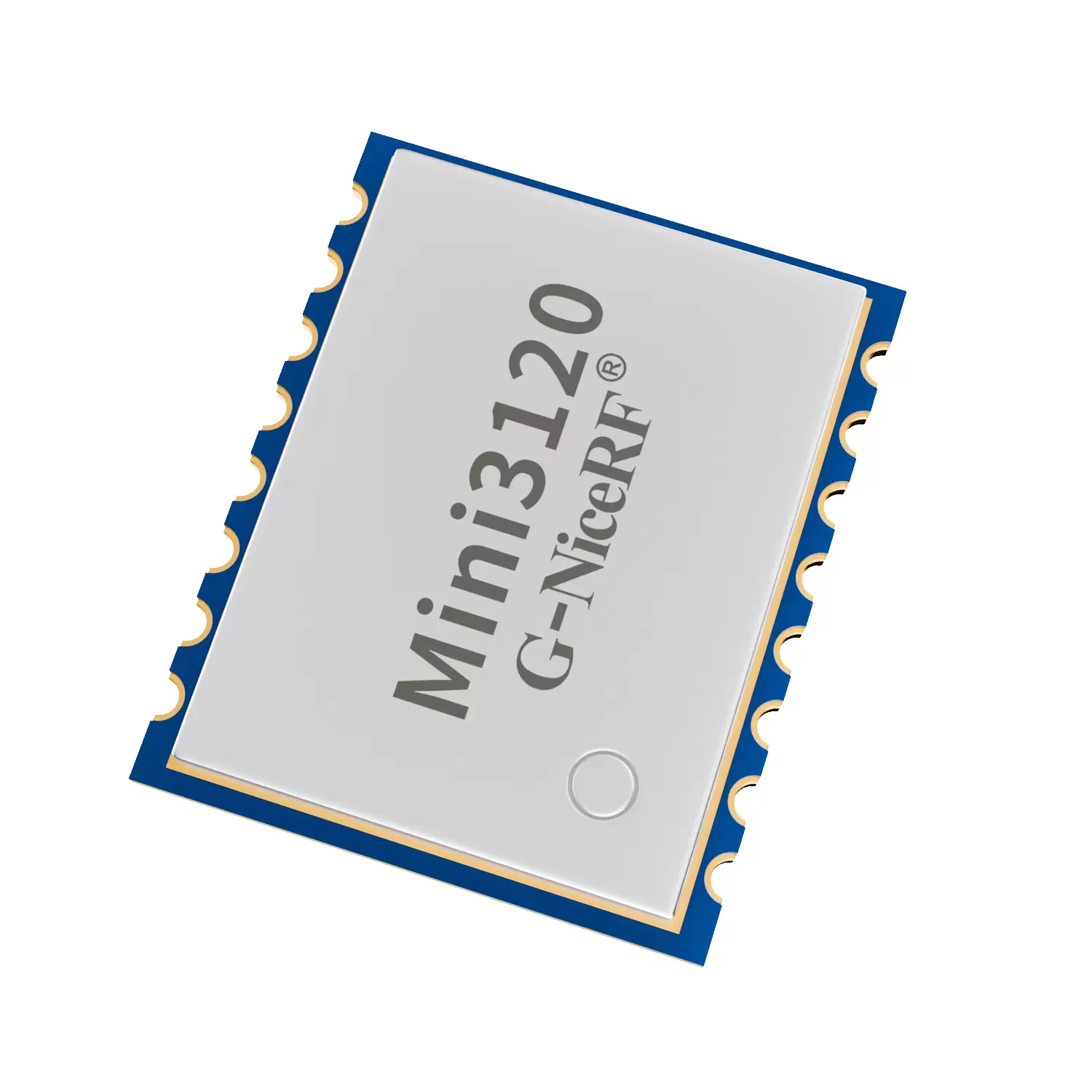

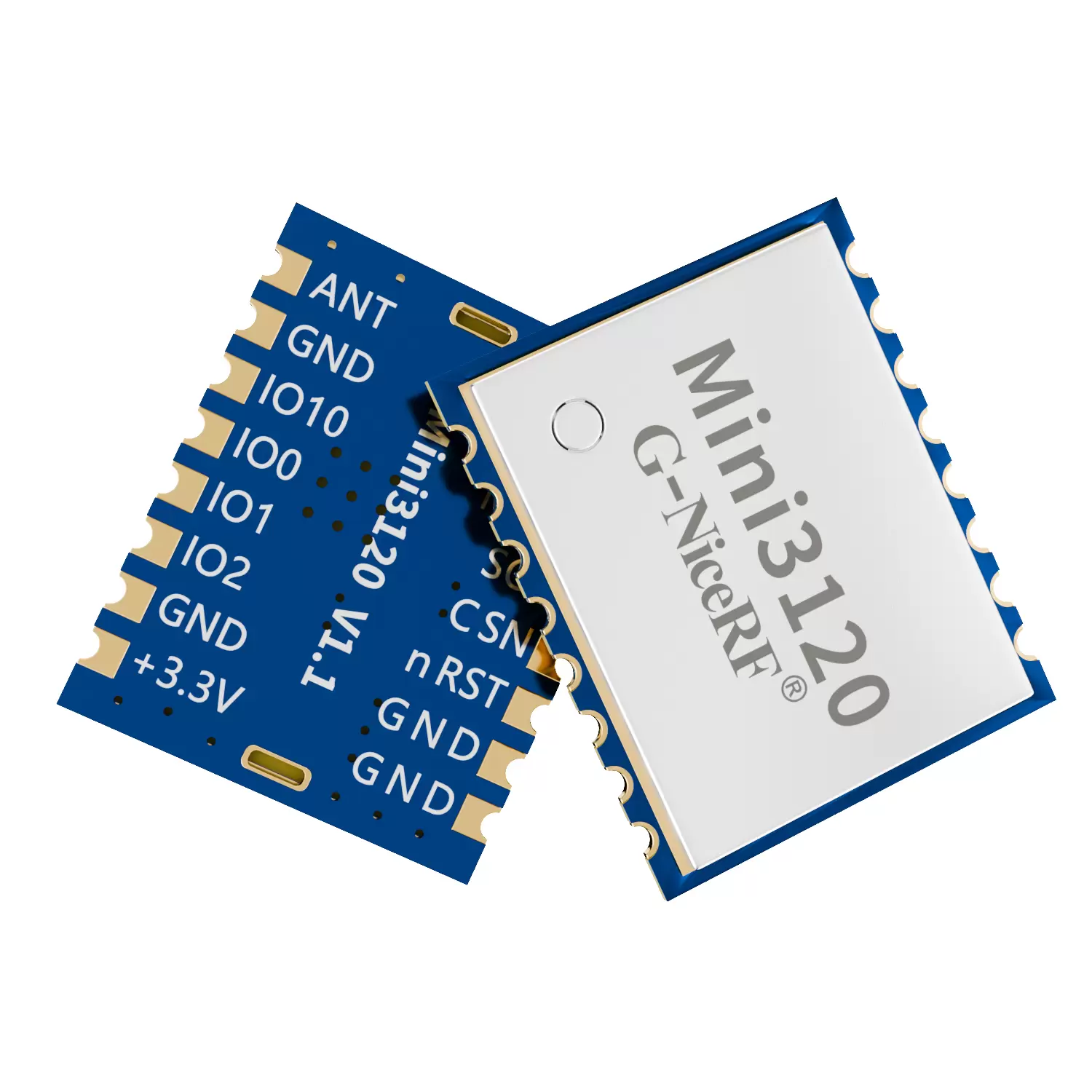

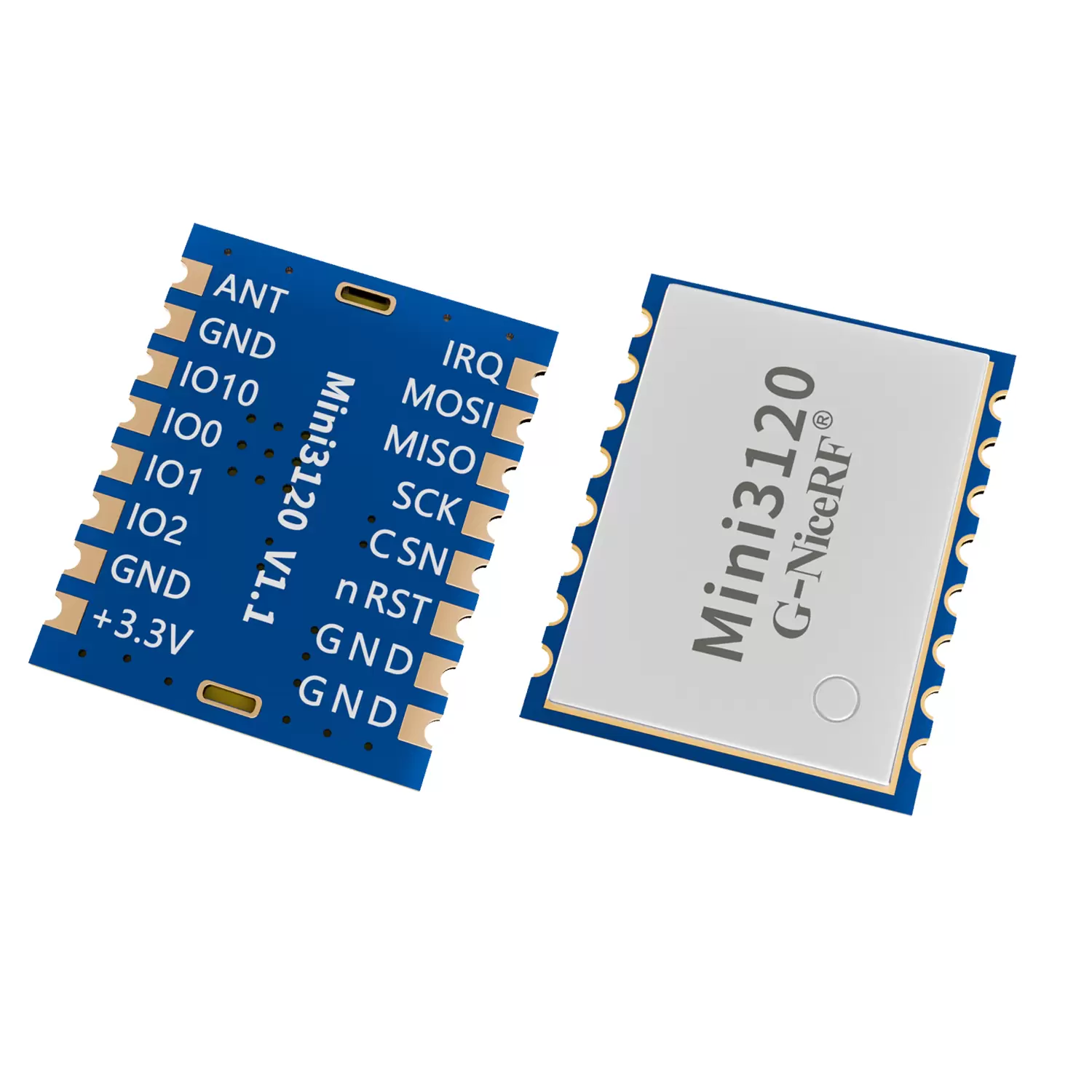

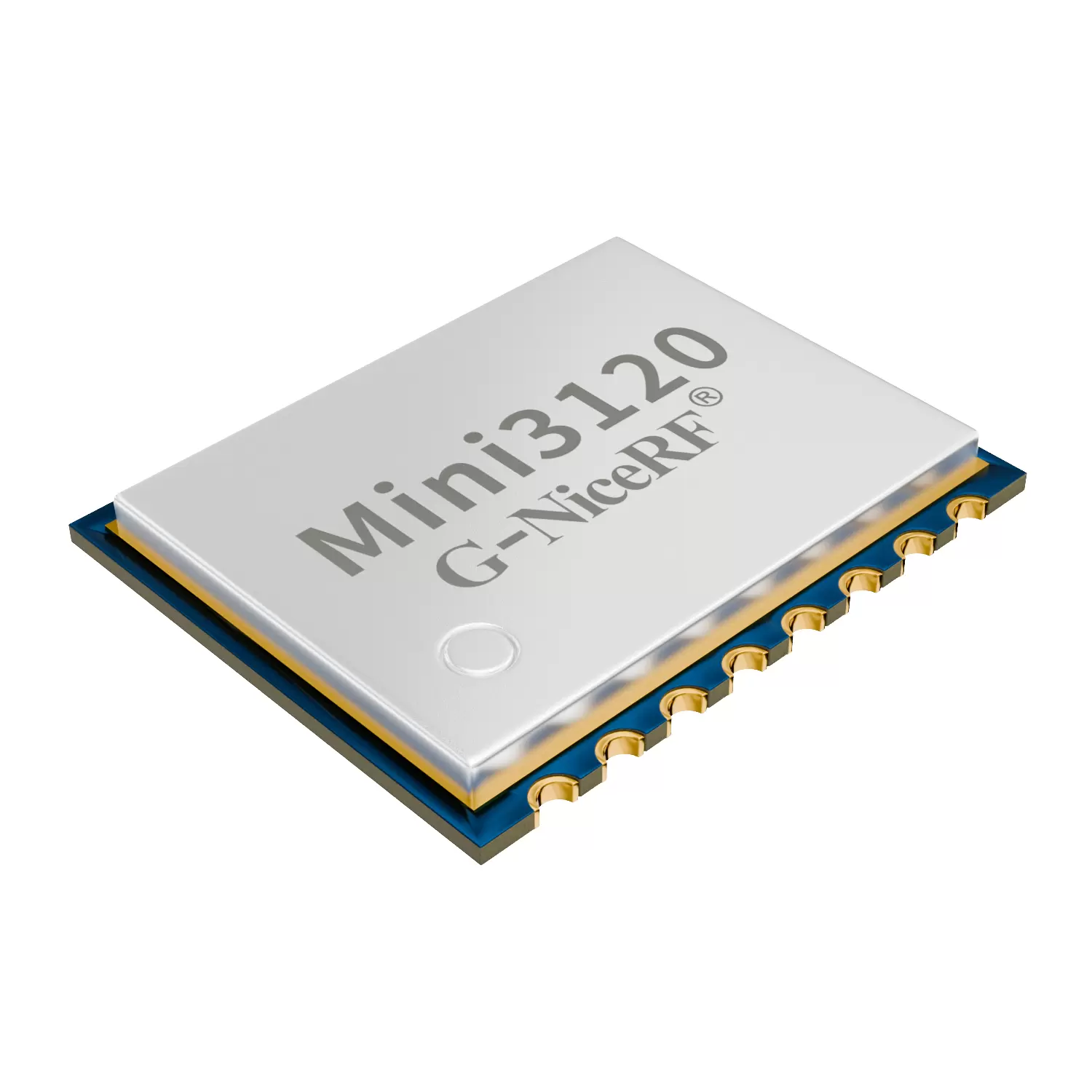

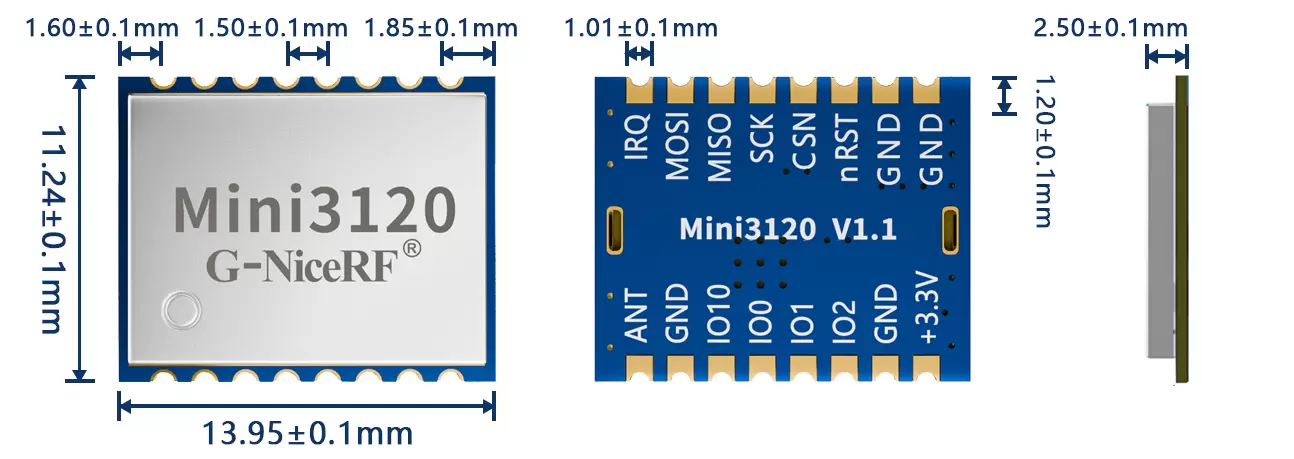

Mini3120: беспроводной приемопередающий модуль мощностью 100 мВт. Ультракомпактный размер.

Состояние эксплуатации

Рабочее напряжение

2

3.3

3. 8

В

Диапазон температур

-40

85

℃

Текущее потребление

ток RX

6.1

мА

@DCDC Mode

<10

мА

@LDO Mode

Ток передачи

< 1 2 0

мА

@20dBm

ток сна

< 1

uA

Параметр RF

Диапазон частот

40 8

433

4 50

МГц

@433MHz

470

490

510

МГц

@4 7 0 МГц

8 5 0

868

890

МГц

@868MHz

900

915

930

МГц

@915MHz

Скорость модуляции

2

500

Кбит/с

2(Г)ФСК

Выходная мощность

- 20

20

дБм

Чувствительность приема

-1 24

дБм

@ DR=2,4 Кбит/с, Fdev=1,2 кГц

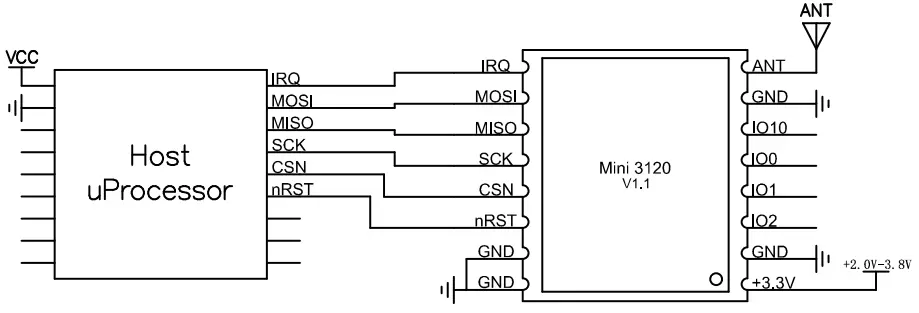

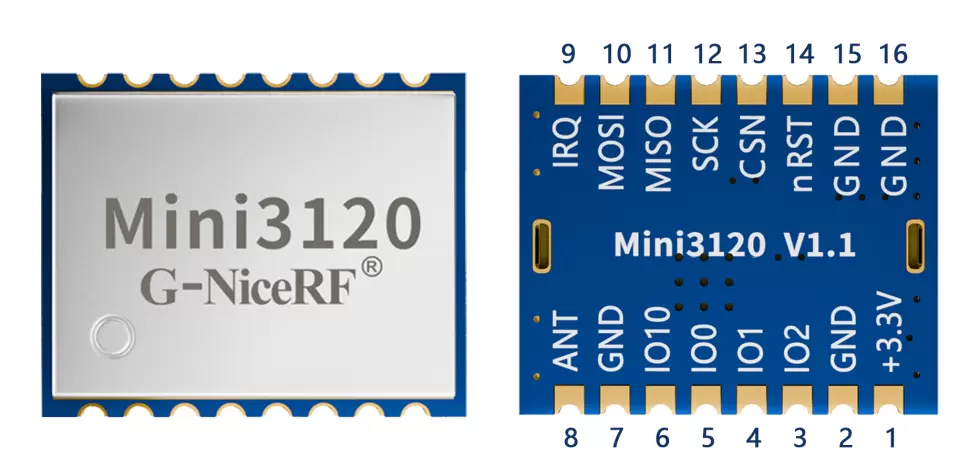

1

+3,3в

Положительная клемма внешнего источника питания

2 ,7,15,16

Земля

Отрицательный вывод внешнего источника питания

3

IO2

0-VCC

Подключитесь к выводу GPI O02  микросхемы; конкретные функции см. в техническом описании микросхемы.

4

IO1

0-VCC

Подключитесь к выводу GPI O01  микросхемы; конкретные функции см. в техническом описании микросхемы.

5

IO0

0-VCC

Подключитесь к выводу GPI O00 микросхемы  ; конкретные функции см. в техническом описании микросхемы.

6

IO10

0-VCC

Подключитесь к выводу GPI O10 микросхемы  ; конкретные функции см. в техническом описании микросхемы.

8

МУРАВЕЙ

Подключите внешнюю антенну 50 Ом

9

IRQ

0-VCC

Сигнал прерывания

10

МОСИ

0-VCC

Входной сигнал данных SPI

11

МИСО

0-VCC

Выходной сигнал данных SPI

12

ССК

0-VCC

Последовательные часы SPI

13

CSN

0-VCC

Сигнал выбора микросхемы SPI

14

нРСТ

0-VCC

Сбросить PIN-код
