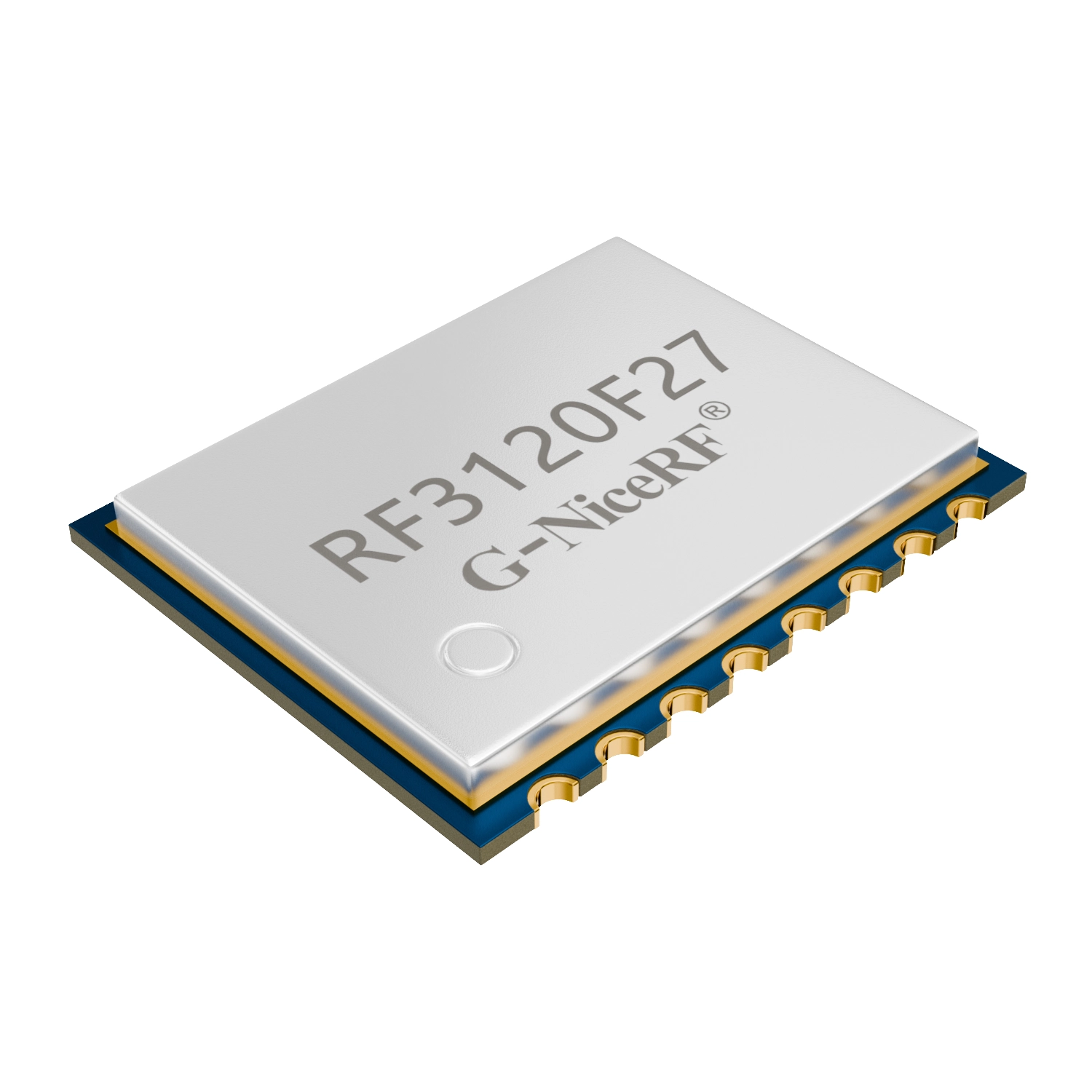

RF3120F27 — это высокопроизводительный маломощный беспроводной приёмопередатчик с поддержкой полудуплексной беспроводной связи. Он работает в диапазонах частот 433/470/868/915 МГц и может быть настроен для поддержки частот от 190 до 1110 МГц. Этот чип обладает высокой помехоустойчивостью, высокой чувствительностью, высокой мощностью передачи, низким энергопотреблением и большой дальностью связи. Максимальная чувствительность приёмника составляет -124 дБм, а максимальная выходная мощность — 29 дБм. Кроме того, он поддерживает различные форматы пакетов данных и несколько схем кодирования/декодирования, что обеспечивает гибкую интеграцию в широкий спектр приложений.

Связаться с нами

СКАЧАТЬ

3120_Demo_Code_V1.0.zip

Параметр	Мин.	Тип	Макс	Единица	Состояние
Состояние эксплуатации
Рабочее напряжение	2	3.3	3. 6	В	Модуль +3,3 В контакт
Рабочее напряжение	3.3	4.0	5.0	В	Модуль VCC_PA контакт
Диапазон температур	-40		85	℃
Текущее потребление
ток RX		6.1		мА	@DCDC Mode
ток RX		<10		мА	@LDO Mode
Ток передачи		<700		мА	@5 В, 29 дБм
ток сна		1		uA
Параметр RF
Диапазон частот	40 0	433	4 70	МГц	@433MHz
	470	490	510	МГц	@4 7 0 МГц
	850	868	890	МГц	@ 868 МГц
	900	915	930	МГц	@ 915 МГц
Скорость модуляции	2		500	Кбит/с	2(Г)ФСК
Выходная мощность	9		2 9	дБм	при 4,2 В
Чувствительность приема		-1 24		дБм	@ DR=2,4 Кбит/с, Fdev=1,2 кГц

Характеристики беспроводного модуля RF3120F27

Диапазон рабочего напряжения: 3,3–5,5 В
Диапазон частот: 433/470/868/915 МГц
Чувствительность: -124 дБм при 2,4 Кбит/с
Максимальная выходная мощность: 29 дБм при 5 В
Низкий ток приема: 6,1 мА при DCDC
Ток сна < 1,0 мкА
Скорость передачи данных: 2–500 Кбит/с при 2(G)FSK,MSK
Поддерживает RSSI и LQI
Поддерживает автоматическую регулировку частоты (AFC)
Поддерживает прием и передачу рабочего цикла
Поддерживает автоматический ACK
Поддерживает прозрачную передачу и пакетный режим
Поддерживает отбеливание данных, FEC, CRC, кодирование Manchester и другие функции.

Применение беспроводного модуля RF3120F27

Умное управление водными ресурсами
Умное сельское хозяйство
Умное здравоохранение
Умное сообщество
Умное пожаротушение
Умная фабрика

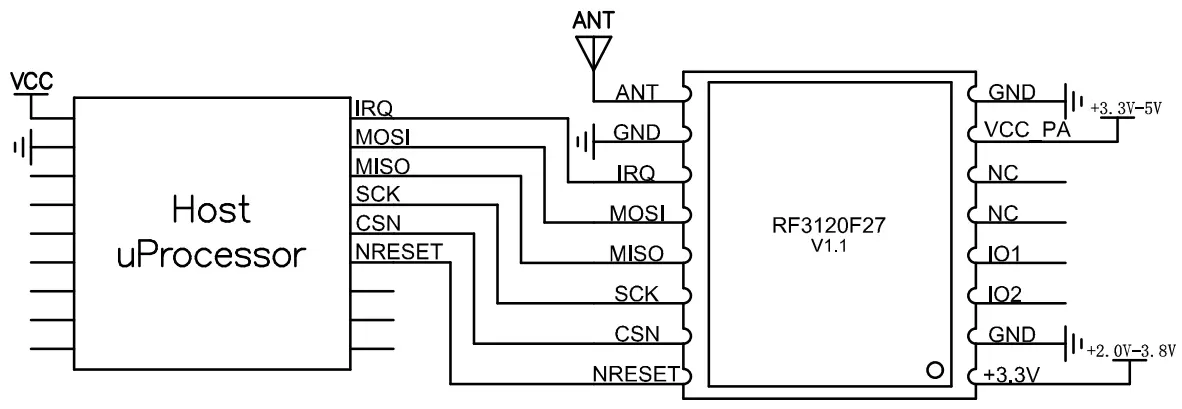

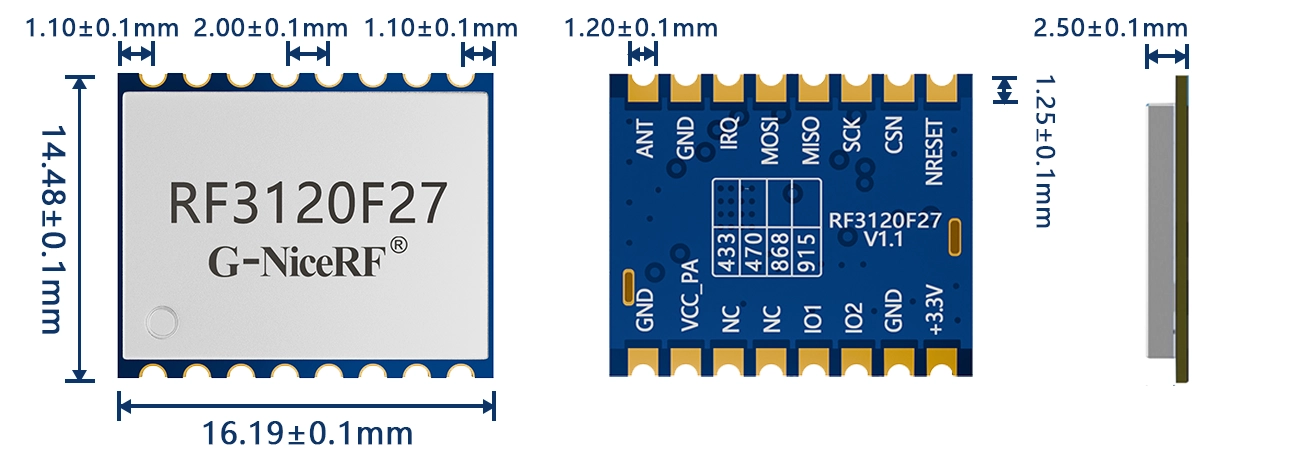

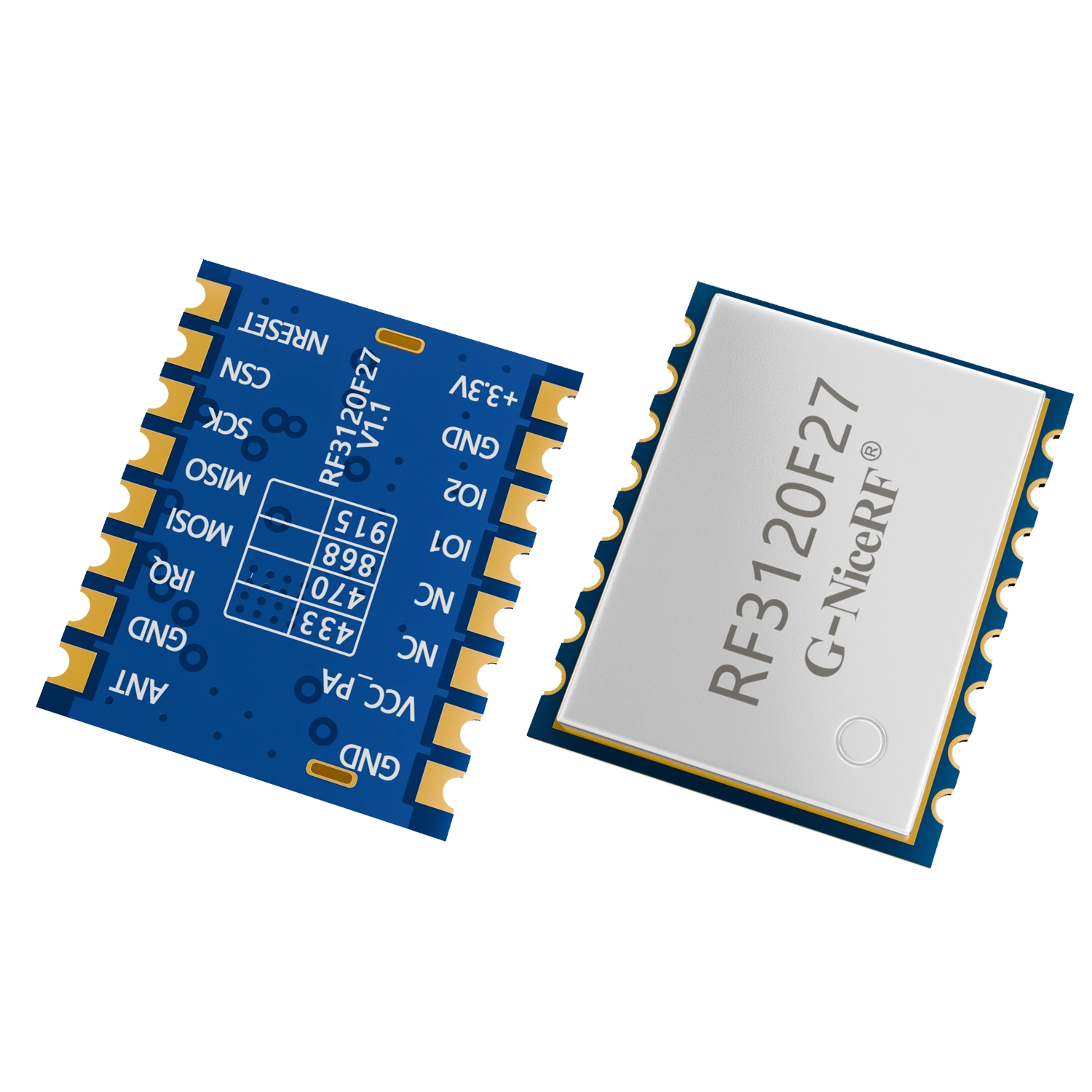

Модуль беспроводного приемопередатчика RF3120F27

беспроводной приемопередающий модуль

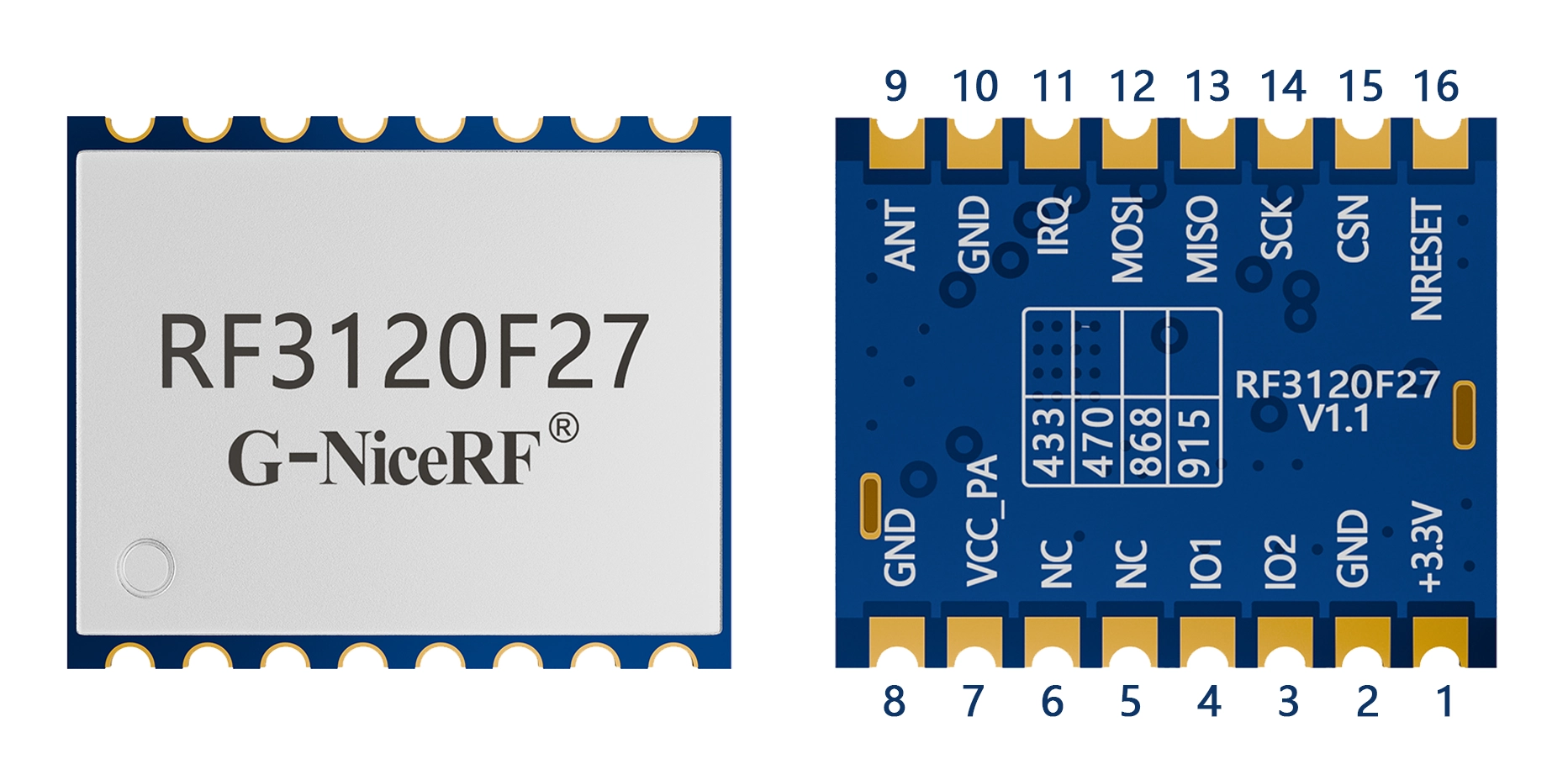

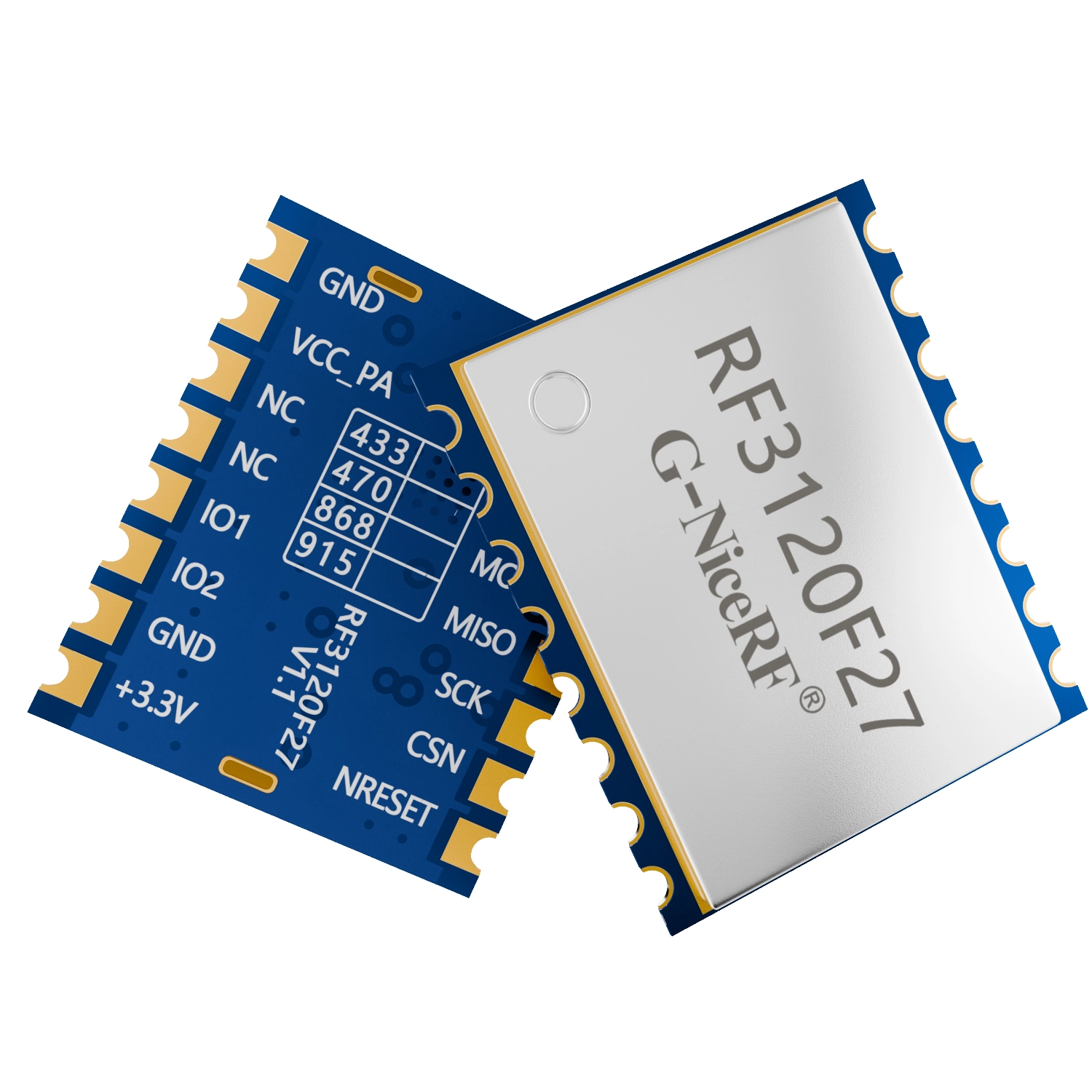

№ контакта	Имя пин-кода	ИО	Описание
1	+3,3 В		Внутренний вывод питания микросхемы с диапазоном напряжения 2,0–3,6 В
2 ,8,10	Земля		Отрицательная клемма внешнего источника питания
3	IO2	0-3,3 В	Подключитесь к выводу GPI O02 микросхемы; конкретные функции см. в техническом описании микросхемы.
4	IO1	0-3,3 В	Подключитесь к выводу GPI O01 микросхемы; конкретные функции см. в техническом описании микросхемы.
5,6	NC
7	VCC_PA		Внутренний контакт питания усилителя мощности, рекомендуемое напряжение: 3,7–5,0 В. Более высокое напряжение обеспечивает большую выходную мощность.
9	МУРАВЕЙ		Подключите внешнюю антенну 50 Ом
11	IRQ	0-3,3 В	Сигнал прерывания
12	МОСИ	0-3,3 В	Входной сигнал данных SPI
13	МИСО	0-3,3 В	Выходной сигнал данных SPI
14	ССК	0-3,3 В	Последовательные часы SPI
15	CSN	0-3,3 В	Сигнал выбора микросхемы SPI
16	NRESET	0-3,3 В	Сбросить PIN-код
