LoRaWan1301: встроенный малогабаритный шлюзовой модуль LoRaWan SX1301

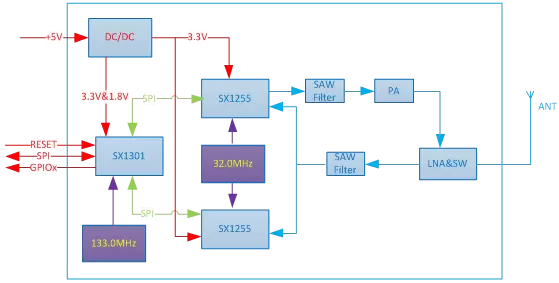

- LoRaWan1301 — это модуль шлюза LoRaWan на базе SX1301, выпущенный компанией NiceRF. Его основные характеристики — компактный размер и наличие интерфейса SPI. Модуль построен на базе микросхем SX1301, SX1255 / SX1257 и разработан в соответствии с официальным стандартом Semtech. Встроенный кварцевый генератор TCXO поддерживает различные диапазоны частот: 433 / 470 / 868 / 915 МГц, а также другие частоты, которые можно настроить.
- Модуль шлюза LoRaWan LoRaWan1301 производится и тестируется строго по бессвинцовой технологии в соответствии со стандартами RoHS и REACH.
| Параметр | Мин. | Тип. | Макс | Единица | Состояние | |
| Рабочее состояние | ||||||
| Диапазон рабочего напряжения | 2.9 | 5.0 | 5.5 | В | ||
| Температурное напряжение | -40 | 85 | ℃ | |||
| Текущее потребление | ||||||
| Получение текущего | <340 | мА | @9 каналов все открыты | |||
| Передача тока | <480 | мА | @24dBm | |||
| ток сна | <35 | мА | ||||
| Параметр | ||||||
| Диапазон частот | 429 | 433 | 440 | МГц | @433MHz | |
| 470 | 480 | 490 | МГц | @470MHz | ||
| 860,75 | 868.3 | 874.5 | МГц | @868MHz | ||
| 902 | 915 | 928 | МГц | @915MHz | ||
| Выходная мощность | 0 | 24 | дБм | |||
| Чувствительность приема | -133 | дБм | @SF=10,,BW=125 кГц | |||
| Интерфейс | СПИ |
| Чип | SX1301 |
| Частота | 433 МГц,470 МГц,868 МГц,915 МГц |
| Выходная мощность | 250 мВт |
Характеристики шлюзового модуля LoRaWan SX1301 LoRaWan1301
- Технология модулей дальнего радиуса действия LoRa
- Полудуплекс
- Одновременно получать пакеты LoRa
- Двойной цифровой радиоинтерфейс Tx и Rx
- Динамическая адаптация скорости передачи данных (ADR)
- Коэффициент распространения сигнала Multi LoRa
- Максимум 10 каналов
- 8 каналов Multi SF LoRa (SF7–SF12 с полосой пропускания 125 кГц)
- 1 канал LoRa (полоса пропускания 125/250/500 кГц)
- 1 канал FSK
Применение модуля шлюза LoRaWan SX1301 LoRaWan1301
- Умный город
- Умный учет (счетчики воды, электроэнергии, газа)
- Сельскохозяйственный мониторинг
- Контроль орошения
- Интернет вещей (IoT)
- М2М
- Беспроводные датчики
- Беспроводные системы сигнализации и безопасности

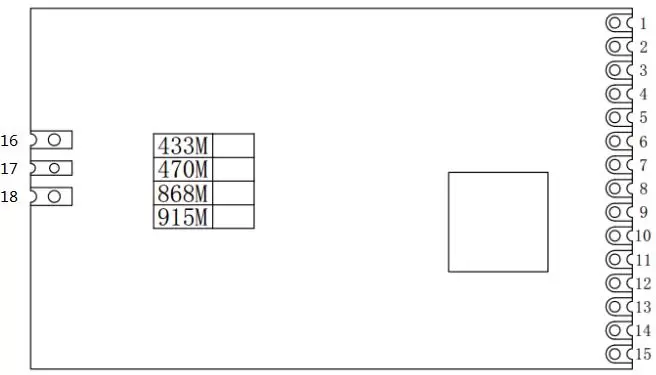

| Приколоть | Определение | Тип | Описание |
| 1 | +5В | Мощность (VCC) | Источник питания |
| 2 | GPIO4 | Ввод/вывод |
GPIO SX1301 |
| 3 | GPIO3 | Ввод/вывод | |
| 4 | GPIO2 | Ввод/вывод | |
| 5 | GPIO1 | Ввод/вывод | |
| 6 | GPIO0 | Ввод/вывод | |
| 7 | ССК | Вход | SCK SX1301 (макс. тактовая частота 10 МГц) |
| 8 | МИСО | Выход | MISO SX1301 |
| 9 | МОСИ | Вход | MOSI SX1301 |
| 10 | GPS_IN | Вход | GPS_IN SX1301 |
| 11 | CSN | Вход | CSN SX1301 |
| 12 | Земля | Питание (земля) | Земля |
| 13 | ПЕРЕЗАГРУЗИТЬ | Вход | Сброс SX1301 |
| 14 | Земля | Питание (земля) | Земля |
| 15 | NC | Сдержанный | |
| 16 | Земля | Земля антенны | |
| 17 | Антенна | Антенна | |
| 18 | Земля | Земля антенны |
