LoRaWan1302: Высокомощный интерфейсный модуль шлюза LoRaWan SX1302
- LoRaWan1302 — это модуль шлюза LoRaWan, разработанный компанией NiceRF. Он отличается высокой мощностью, компактными размерами и интерфейсом SPI. Модуль построен на базе микросхем SX1302 и SX1250 и разработан в соответствии с официальным стандартом Semtech. Встроенный кварцевый генератор TCXO и датчик температуры поддерживают различные диапазоны частот: 433, 470, 868 и 915 МГц, а также другие частоты по индивидуальному заказу.
- LoRaWan1302 — это приемопередатчик с двумя антеннами, в котором передающая антенна отделена от приемной.
- Модуль шлюза LoRaWan имеет выходную мощность 1,5 Вт, встроенный компактный размер и датчик температуры.
- Модули LoRaWan1302 производятся и тестируются строго по бессвинцовой технологии в соответствии со стандартами RoHS и REACH.
| Параметр | Мин. | Тип. | Макс | Единица | Состояние | |
| Рабочее состояние | ||||||
| Диапазон рабочего напряжения | 4 | 5.0 | 5.5 | В | ||
| Температурное напряжение | -40 | 85 | ℃ | |||
| Текущее потребление | ||||||
| Получение текущего | <40 | мА | @9 каналов все открыты | |||
| Передача тока | <2000 | мА | @32dBm | |||
| Параметр | ||||||
| Диапазон частот | 340 | МГц | ||||
| 860,75 | 868.3 | 874.5 | МГц | @868MHz | ||
| 902 | 915 | 928 | МГц | @915MHz | ||
| Диапазон выходной мощности | 14 | 32 | дБм | @868MHz | ||
| Чувствительность приема | -134 | дБм | @SF=10,,BW=125 кГц | |||
| Чип | SX1302 |
| Интерфейс | СПИ |
| Частота | 433 МГц,470 МГц,868 МГц,915 МГц |
| Выходная мощность | 1,5 Вт |
Характеристики шлюзового модуля LoRaWan SX1302 LoRaWan1302
- Технология модулей дальнего радиуса действия LoRa
- Полный дуплекс
- Одновременно получать пакеты LoRa
- Двойной цифровой радиоинтерфейс Tx и Rx
- Динамическая адаптация скорости передачи данных (ADR)
- Коэффициент распространения сигнала Multi LoRa
- Максимум 10 каналов
- 8 каналов Multi SF LoRa (SF7–SF12 с полосой пропускания 125 кГц)
- 1 канал LoRa (полоса пропускания 125/250/500 кГц)
- 1 канал FSK
Применение модуля шлюза LoRaWan SX1302 LoRaWan1302
- Умный город
- Умный учет (счетчики воды, электроэнергии, газа)
- Сельскохозяйственный мониторинг
- Контроль орошения
- Интернет вещей (IoT)
- М2М
- Беспроводные датчики
- Беспроводные системы сигнализации и безопасности

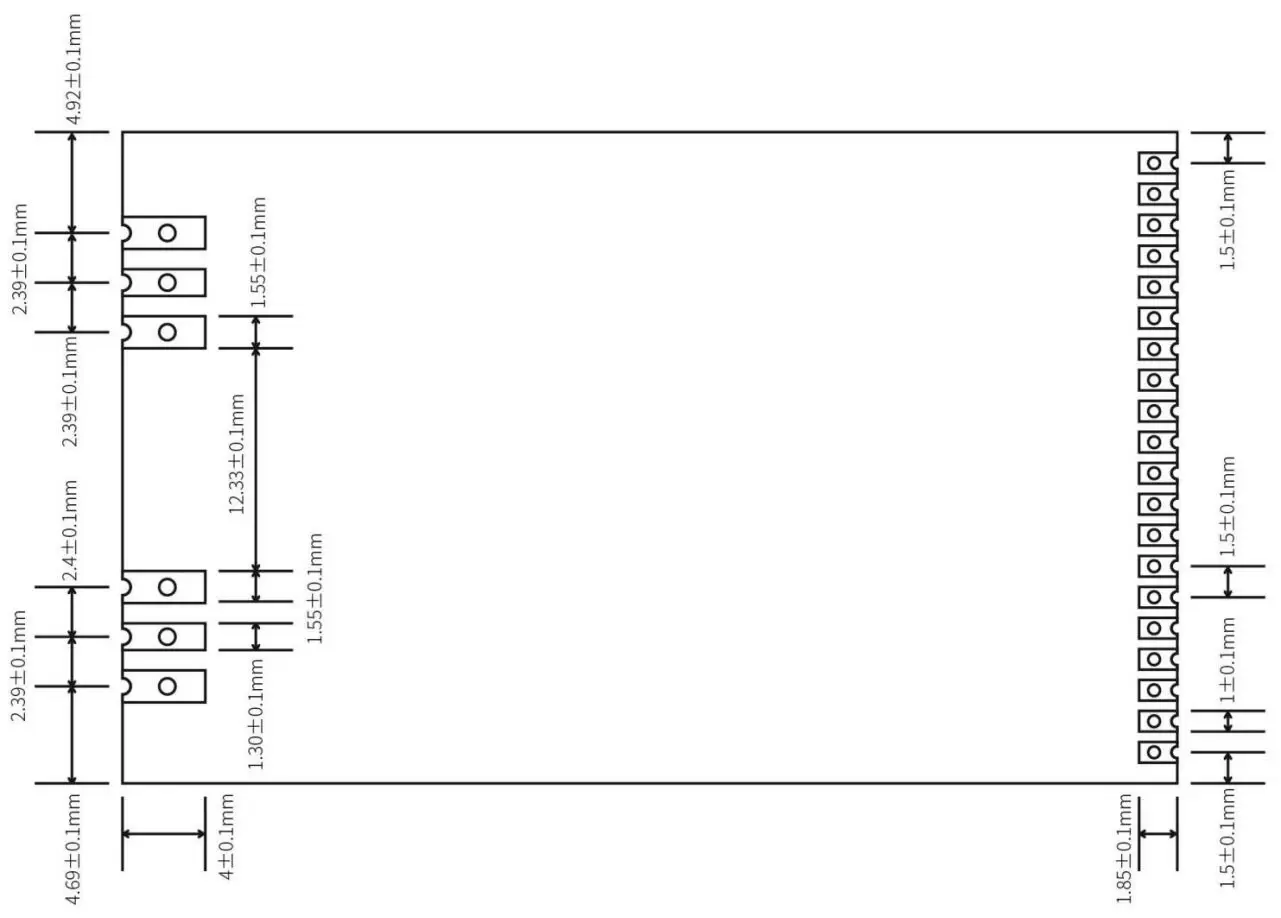

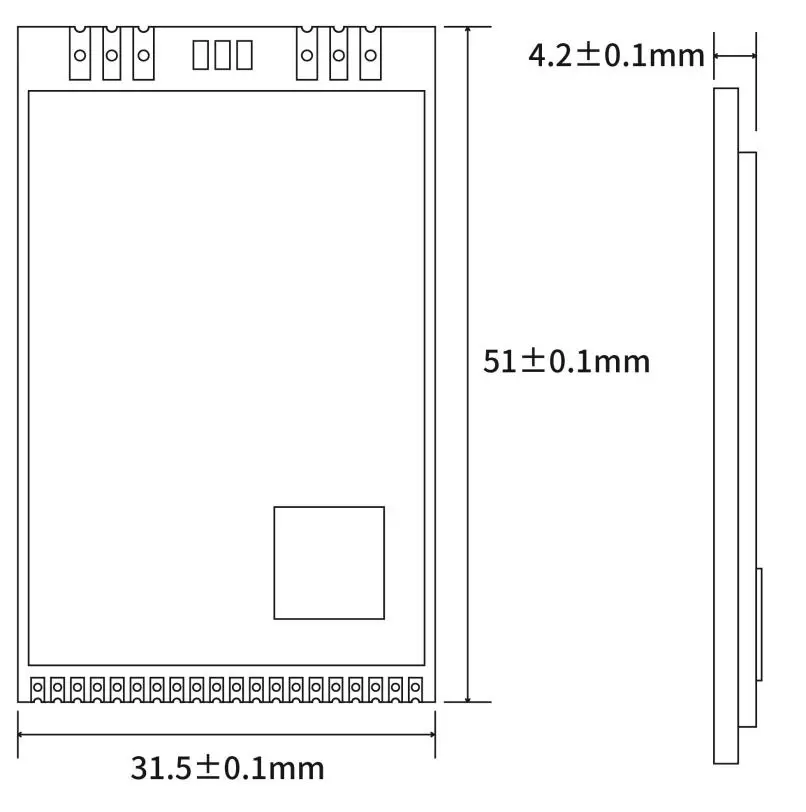

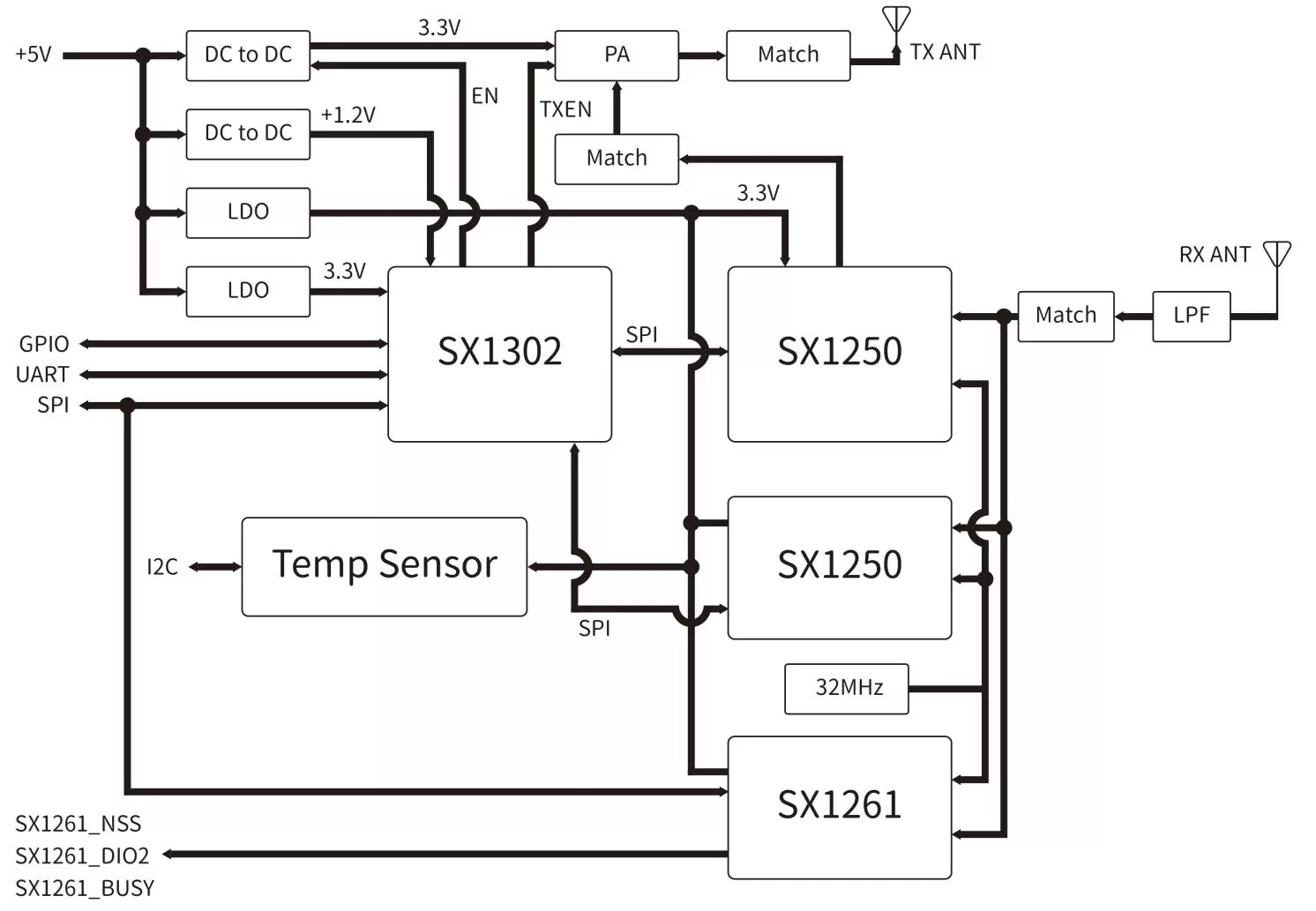

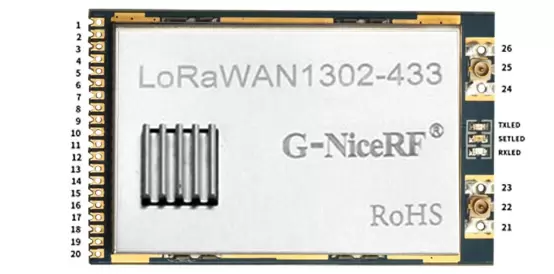

| Приколоть | Определение | Тип | Описание |
| 1 | ВКЦ | Мощность (VCC) | Источник питания |
| 2 | ВКЦ | Мощность (VCC) | Источник питания |
| 3 | Земля | Питание (земля) | Земля |
| 4 | SX1261_DIO1 | Ввод/вывод | DIO1 из SX1261 |
| 5 | GPIO6 | Ввод/вывод | GPIO SX1302 |
| 6 | SX1302_UART_TX | Ввод/вывод | UART TXD SX1302 |
| 7 | SX1302_UART_RX | Вход | UART TXD SX1302 |
| 8 | HOST_CSN | Выход | CSN SX1302 |
| 9 | HOST_MISO | Вход | MISO SX1302 |
| 10 | HOST_MOSI | Вход | MOSI SX1302 |
| 11 | HOST_SCK | Вход | SCK SX1302 (макс. тактовая частота 10 МГц) |
| 12 | Земля | Питание (земля) | Земля |
| 13 | SX1302_RESET | Вход | Сброс SX1302 |
| 14 | ППС | Выход | PPS SX1302 |
| 15 | SX1261_DIO2 | Выход | DIO2 из SX1261 |
| 16 | SX1261_NSS | Вход | NSS SX1261 |
| 17 | SX1261_BUSY | Выход | ЗАНЯТО SX1261 |
| 18 | I2C_SCL | Вход | SCL STTS751 |
| 19 | I2C_SDA | Ввод/вывод | SDA STTS751 |
| 20,21,23,24,26 | Земля | Питание (земля) | Земля |
| 22 | РКСАНТ | Вход | подключить антенну 50 Ом |
| 25 | TXANT | Выход | подключить антенну 50 Ом |
