SK108: 1 Вт 4-канальный RC-модуль передатчика и приемника с защитой от электростатического разряда
Interface: IO
Channel: 4 channel
Communication: Two-way
Open distance(km): 2.5~3

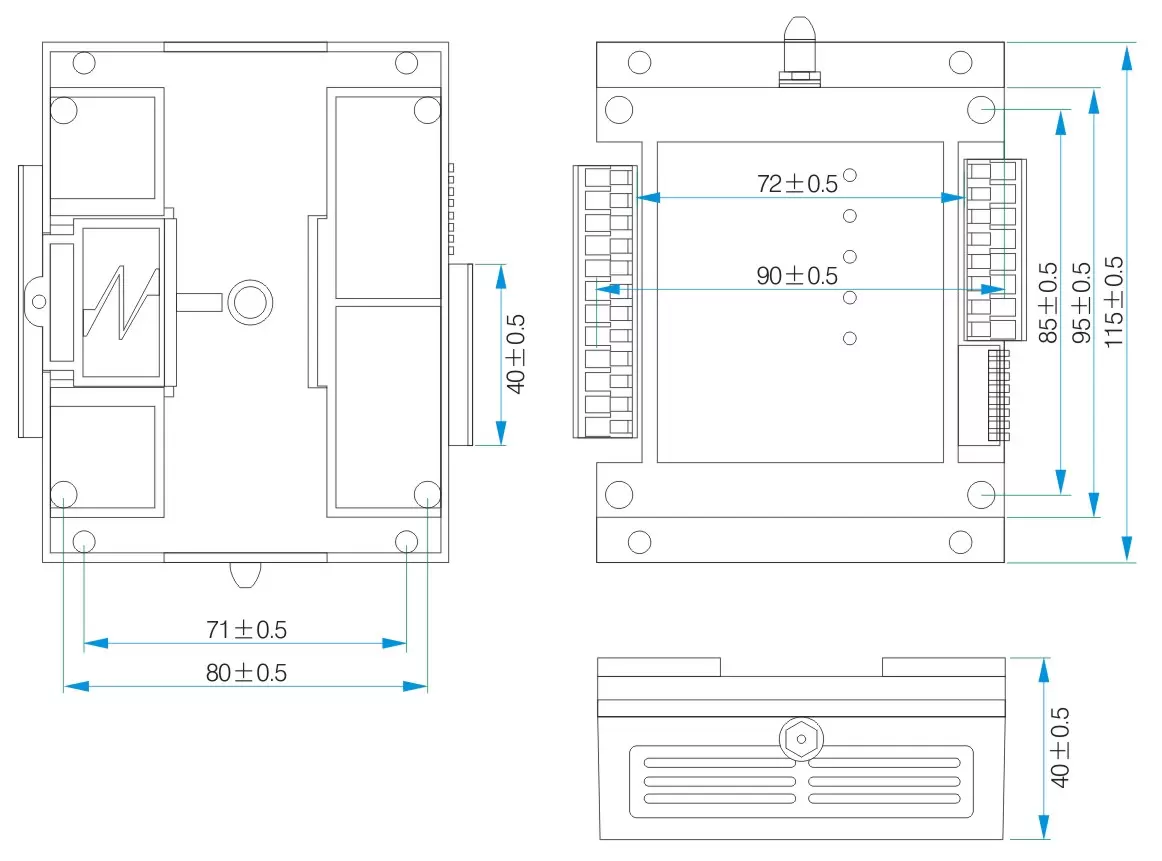

Размер (мм):115*90
ДОМ > Продукты > Беспроводные модули ввода-вывода и 4–20 мА > SK108H: 1 Вт 4-канальный беспроводной релейный мод...
SK108H: 1 Вт 4-канальный беспроводной релейный модуль с функциями переключения
- SK108H — это промышленный 4-канальный беспроводной релейный модуль с функцией скачкообразной перестройки частоты, обеспечивающий до четырёх каналов входного сигнала и до четырёх каналов выходного управления. Модуль отличается простым интерфейсом и надёжной работой. Параметры можно изменять с помощью программного обеспечения ПК, команд UART или пульта дистанционного управления (SK108-S). DIP-переключатель на модуле позволяет изменять рабочую частоту (максимум 16 групп), режим работы и т.д. С помощью этого модуля пользователь может заменить проводное подключение беспроводным, что значительно снижает затраты и экономит время.
- SK108H производится и тестируется исключительно без свинца и соответствует стандартам RoHS и Reach.
Примечание: Приведенные ниже параметры основаны на напряжении питания 12 В и температуре окружающей среды тестирования 25℃.
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон напряжения | 9 | 12 | 30 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | <20 | мА | |||
| Ток передачи | <200 | мА | |||
| ток сна | <5 | мА | @12V Режим синхронизации Без передачи | ||
| Параметры РЧ | |||||
| Выходная мощность | 30 | дБм | |||
| Чувствительность | -121 | дБм | |||
| Интерфейс | Ввод/вывод |
| Канал | 4 канала |
| Коммуникация | Двусторонний |
| Открытое расстояние (км) | 2,5~3 |
Характеристики беспроводного релейного модуля SK108H
- Алгоритм скачкообразной перестройки частоты
- До 3 км прямой видимости на открытой местности
- 16 предустановленных каналов
- Параметры, настраиваемые с помощью программного обеспечения ПК/пульта дистанционного управления/команды UART
- Режим работы в реальном времени/синхронизации по выбору
- Модуляция GFSK
- Двунаправленное беспроводное управление переключателем
- Противопомеховый
- Чувствительность до -121 дБм
- Максимальная выходная мощность: 1 Вт
- Индикация и сигнализация при низком заряде батареи
- Рабочее напряжение 9 ~ 30 В
- Диапазон рабочих температур: - 40 ~ + 85 °С
- Вес: 143 г

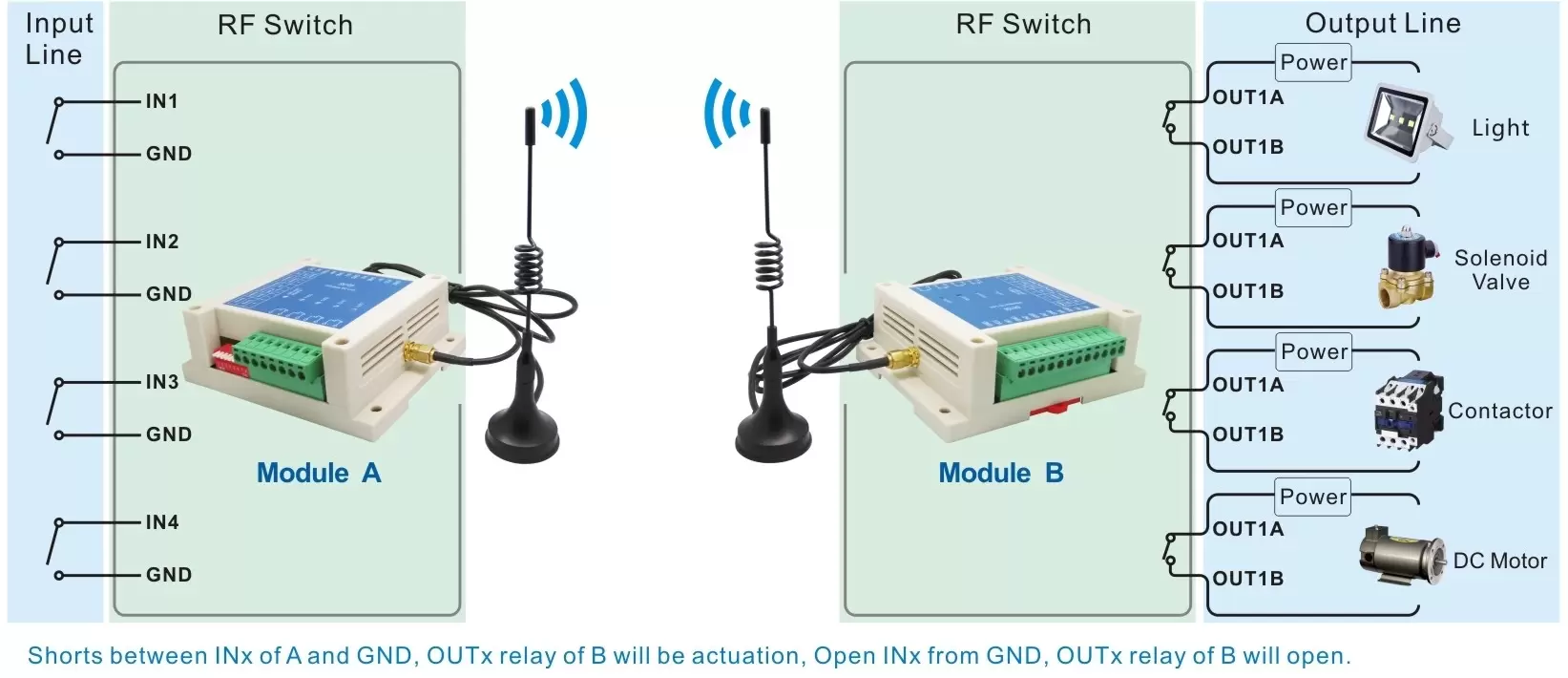

Применение беспроводного релейного модуля SK108H
- Пульт дистанционного управления с переключателем
- Система безопасности
- Дистанционное зондирование домашней автоматизации
- Беспроводная удаленная телеметрия
- Автоматизация и безопасность зданий
- Система контроля доступа

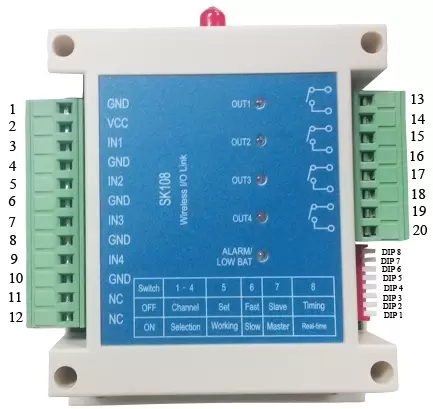

| НОМЕР ПИН-КОДА | Приколоть | Описание |
| 1 | Земля | Силовое заземление |
| 2 | ВКЦ | Подключитесь к положительной силе |
| 3 | ИН1 | Вход Ch1, внутренний подтягивающий резистор |
| 4 | Земля | |
| 5 | ИН2 | Вход Ch2, внутренний подтягивающий резистор |
| 6 | Земля | |
| 7 | ИН3 | Вход Ch3, внутренний подтягивающий резистор |
| 8 | Земля | |
| 9 | ИН4 | Вход канала 4, внутренний подтягивающий резистор |
| 10 | Земля | |
| 11 | NC | Зарезервировано, не подключено |
| 12 | NC | Зарезервировано, не подключено |
| 13 | ВЫХОД1 | Выход управления реле Ch1, закрыт: низкий уровень на входе Tx Открыт: высокий уровень на входе Tx |
| 14 | ||
| 15 | ВЫХОД2 | Выход управления реле Ch2, закрыт: низкий уровень на входе Tx Открыт: высокий уровень на входе Tx |
| 16 | ||
| 17 | ВЫХОД3 | Выход управления реле Ch3, закрыто: низкий уровень на входе Tx Открыто: высокий уровень на входе Tx |
| 18 | ||
| 19 | ВЫХОД4 | Выход управления реле Ch4, закрыт: низкий уровень на входе Tx Открыт: высокий уровень на входе Tx |
| 20 |
