SK108H: 4-канальный беспроводной релейный модуль мощностью 1 Вт с прыгающими функциями
Interface: IO
Channel: 4 channel
Communication: Two-way
Open distance(km): 2.5~3

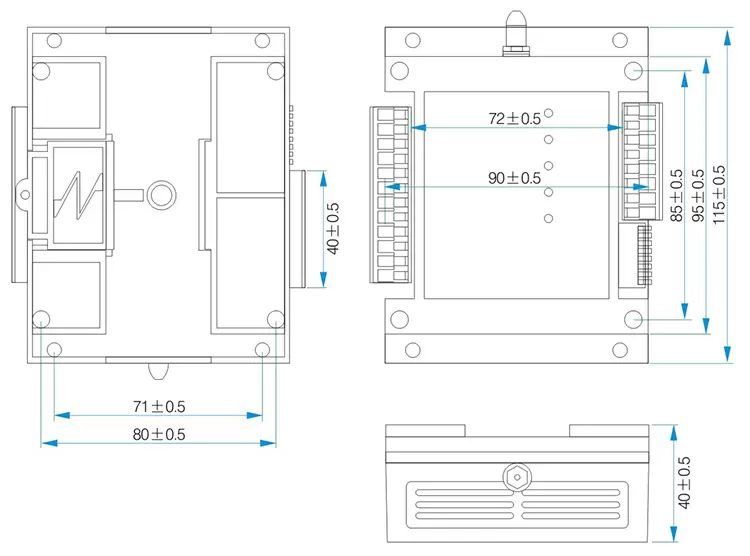

Размер (мм):115*90
ДОМ > Продукты > Беспроводные модули ввода-вывода и 4–20 мА > SK108: 4-канальный RC-передатчик и модуль приемник...
SK108: 4-канальный RC-передатчик и модуль приемника мощностью 1 Вт с защитой от электростатического разряда
- SK108 — это промышленный четырехканальный контроллер беспроводного переключателя, обеспечивающий максимум четыре канала входного сигнала и максимум четыре канала управления выходом. Он имеет простой интерфейс и надежную работу. Параметры можно изменить с помощью программного обеспечения ПК/команды UART/пульта дистанционного управления (SK108-S). DIP-переключатель на модуле может использоваться для изменения рабочей частоты (максимум 16 групп), режима работы и т. д. Используя этот модуль, пользователь может заменить проводное устройство беспроводным соединением, что значительно снижает стоимость и экономит много времени.
- SK108 строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Примечание. Приведенные ниже параметры основаны на источнике питания 12 В и испытательной среде при температуре 25 ℃.
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон напряжения | 9 | 12 | 30 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Приемный ток | <20 | мА | |||
| Ток передачи | <200 | мА | |||
| Ток сна | <5 | мА | @12V Режим синхронизации Без передачи | ||
| РЧ параметры | |||||
| Выходная мощность | 30 | дБм | |||
| Чувствительность | -121 | дБм | @1200 бит/с | ||
| Интерфейс | ввод/вывод |
| Канал | 4 канала |
| Коммуникация | двусторонний |
| Открытое расстояние (км) | 2,5~3 |
Особенности 4-канального RC-передатчика и модуля приемника SK108
- До 3 км прямой видимости на открытой местности
- Диапазон частот: 433/470/868/915 МГц (опционально)
- 16 предустановленных каналов
- Параметры, настраиваемые с помощью программного обеспечения ПК/пульта дистанционного управления/команды UART
- Режим работы в реальном времени/по времени для опционального
- GFSK модуляция
- Двунаправленное беспроводное управление переключателем
- Чувствительность до 121 дБм
- Максимальная выходная мощность: 1 Вт
- Рабочее напряжение: 9 ~ 30 В
- Диапазон рабочих температур: - 40 ~ + 85 ° C
- Вес: 143 г
Применение 4-канального RC-передатчика и модуля приемника SK108.
- Дистанционное управление переключателем
- Система безопасности
- Дистанционное зондирование домашней автоматизации
- Беспроводная удаленная телеметрия
- Автоматизация и безопасность зданий
- Система контроля доступа

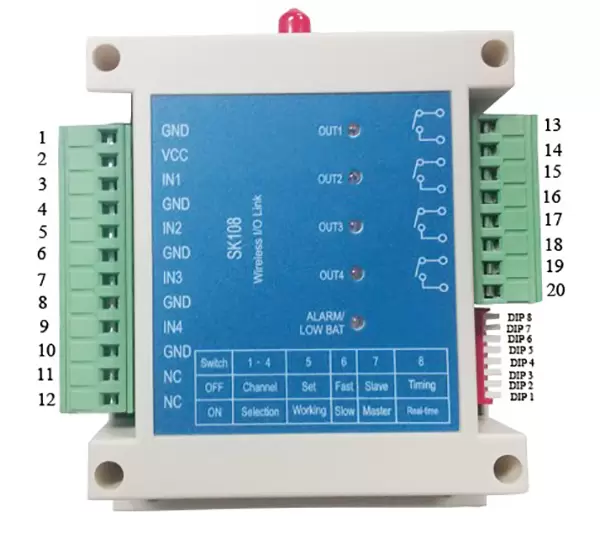

| № контакта. | Приколоть | Описание |
| 1 | Земля | Силовое заземление |
| 2 | ВКК | Подключитесь к положительной силе |
| 3 | ИН1 | Вход Ch1, внутреннее подтягивание |
| 4 | Земля | |
| 5 | ИН2 | Вход Ch2, внутреннее подтягивание |
| 6 | Земля | |
| 7 | ИН3 | Вход Ch3, внутреннее подтягивание |
| 8 | Земля | |
| 9 | ИН4 | Вход Ch4, внутреннее подтягивание |
| 10 | Земля | |
| 11 | Северная Каролина | Зарезервировано, не подключено |
| 12 | Северная Каролина | Зарезервировано, не подключено |
| 13 | ВЫХ1 | Выход управления реле канала 1, замкнут: низкий уровень в Tx Открыт: высокий уровень в Tx |
| 14 | ||
| 15 | ВЫХ2 | Релейный выход управления каналом 2, замкнут: низкий уровень в Tx Открыт: высокий уровень в Tx |
| 16 | ||
| 17 | ВЫХ3 | Выход управления реле канала 3, замкнут: низкий уровень в Tx Открыт: высокий уровень в Tx |
| 18 | ||
| 19 | ВЫХОД4 | Релейный выход управления каналом 4, замкнут: низкий уровень в Tx. Открыт: высокий уровень в Tx. |
| 20 |
