SK108U: 4-канальный RC-модуль передатчика и приемника с защитой от электростатического разряда

SK108U: 4-канальный RC-модуль передатчика и приемника с защитой от электростатического разряда

SK108U включает в себя SK108U-TX и SK108U-RX. SK108U-TX — это промышленный последовательный передатчик управления, который совместно с SK108U-RX создаёт систему беспроводного управления переключателями. SK108U-TX — это последовательный интерфейс, который можно подключать к ПК и другим последовательным устройствам. Один SK108U-RX имеет 4-канальный релейный выход. Один SK108U-TX может управлять несколькими SK108U-RX. Частоту SK108U-TX и SK108U-Rx можно настроить для предотвращения помех.
Аппаратно SK108U-Tx аналогичен нашему модулю серии SV, который имеет другую выходную мощность и другой интерфейс для опций.
SK108U-Rx аналогичен SK108 по аппаратному обеспечению, но имеет другую прошивку.
4-канальный радиоуправляемый модуль передатчика и приемника SK108U использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

DOWNLOAD

Параметры SK108U-RX

Примечание: Приведенные ниже параметры основаны на напряжении питания 12 В и температуре окружающей среды тестирования 25℃.

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	9	12	30	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		<20		мА
Параметры РЧ
Чувствительность		-121		дБм	@1200

Параметры SK108U-TX

Примечание: SK108U-Tx аппаратно идентичен нашему модулю серии SV. Он отличается выходной мощностью и интерфейсом для подключения дополнительных устройств.

Название продукта	Власть	Интерфейс
SK108U-TX-610	100 мВт	ТТЛ
SK108U-TX-611	100 мВт	ТТЛ/RS232/RS485
SK108U-TX-612	100 мВт	ТТЛ/RS232/RS485
SK108U-TX-613	100 мВт	USB
SK108U-TX-614	100 мВт	RS232
SK108U-TX-650	500 мВт	ТТЛ/RS485
SK108U-TX-651	500 мВт	ТТЛ/RS232/RS485
SK108U-TX-652	500 мВт	ТТЛ/RS232/RS485
SK108U-TX-653	500 мВт	USB
SK108U-TX-654	500 мВт	RS232
SK108U-TX-6202	2W	ТТЛ/RS232/RS485
SK108U-TX-6300	3W	ТТЛ/RS232/RS485
SK108U-TX-6500	5 Вт	ТТЛ/RS232/RS485

Интерфейс	Ввод/вывод, UART
Канал	4 канала
Коммуникация	В одну сторону
Открытое расстояние (км)	3~4

Характеристики 4-канального радиоуправляемого передатчика и приемника SK108U

Мощность SK108U-Tx опциональна (100 мВт, 500 мВт, 2 Вт, 3 Вт, 5 Вт)
40 предустановленных каналов для SK108U-TX
16 предустановленных каналов для SK108U-RX
Параметры настраиваются с помощью программного обеспечения ПК или последовательного устройства
Модуляция GFSK
Автоматическое согласование антенн
Двунаправленное беспроводное управление переключателем
Чувствительность до -121 дБм
Диапазон рабочих температур: -40 ~ +85 °C

Применение 4-канального радиоуправляемого передатчика и приемника SK108U

Пульт дистанционного управления с переключателем
Система безопасности
Дистанционное зондирование домашней автоматизации
Беспроводная удаленная телеметрия
Автоматизация и безопасность зданий
Система контроля доступа

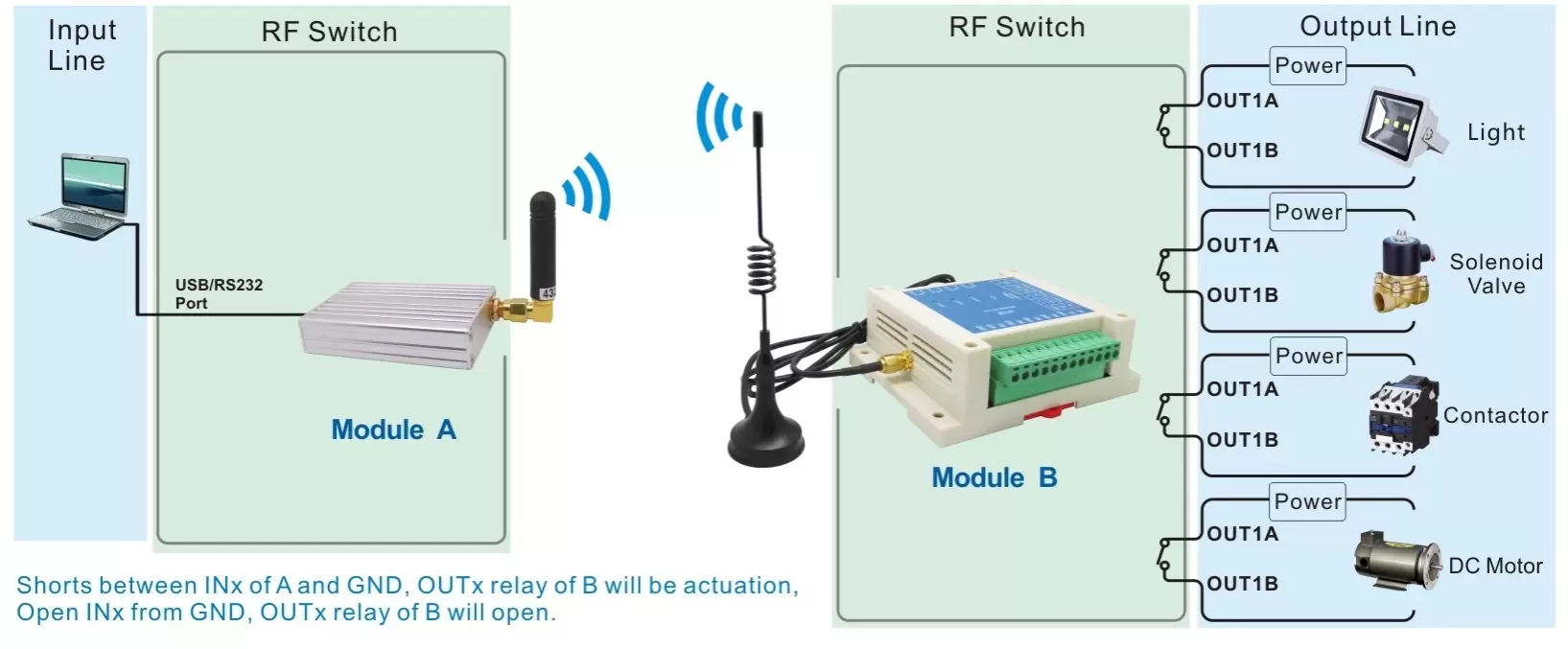

Модуль управления коммутатором SK108U прикладное подключение

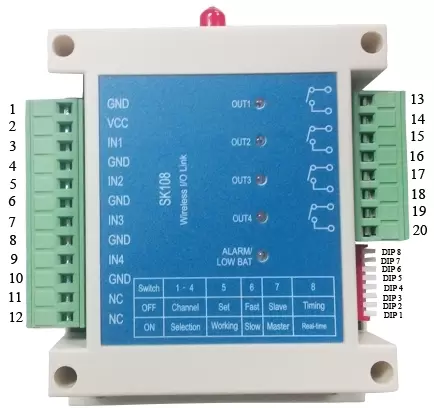

Контакты 4-канального радиопередатчика и приемника SK108U

НОМЕР ПИН-КОДА	Приколоть	Описание
1	Земля	Подключите отрицательный провод питания
2	ВКЦ	Подключите анод питания
3~12	NC	Открыть
13	ВЫХОД1	Выход управления реле Ch1,
14	ВЫХОД1	Выход управления реле Ch1,
15	ВЫХОД2	Выход управления реле Ch2,
16	ВЫХОД2	Выход управления реле Ch2,
17	ВЫХОД3	Выход управления реле Ch3,
18	ВЫХОД3	Выход управления реле Ch3,
19	ВЫХОД4	Выход управления реле Ch4,
20	ВЫХОД4	Выход управления реле Ch4,

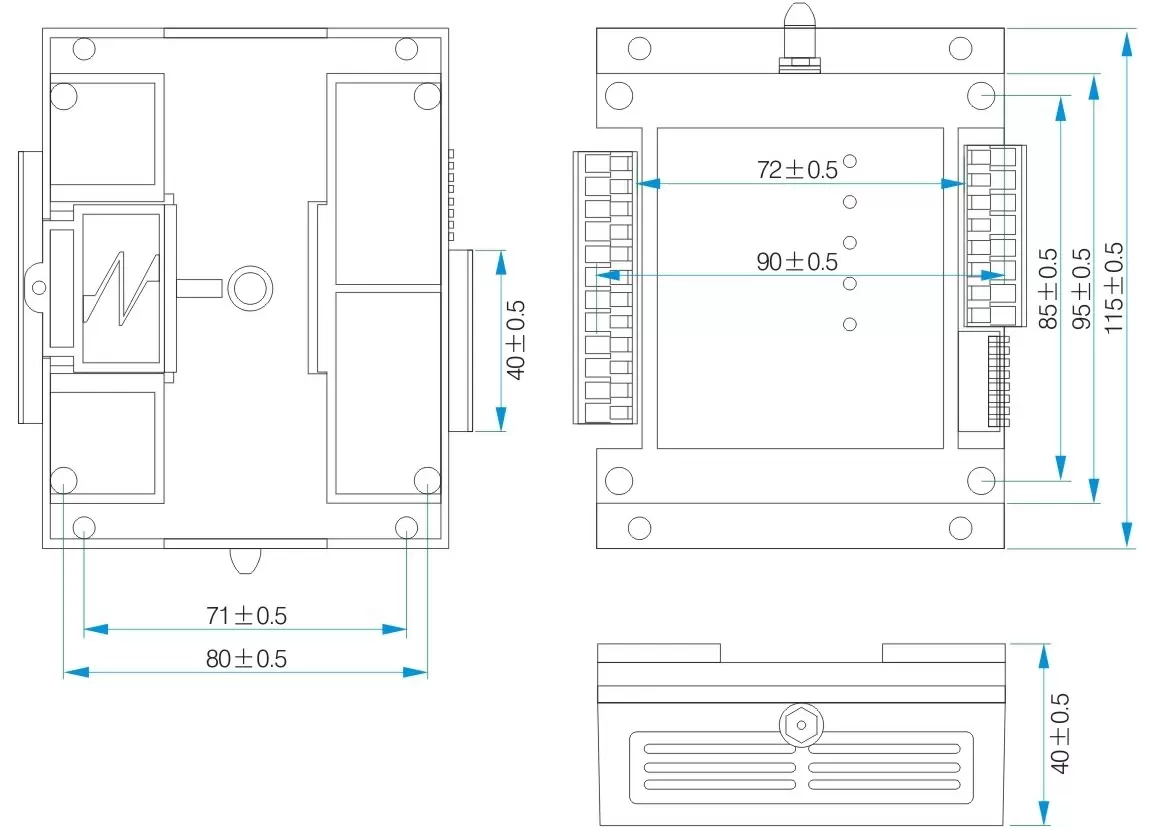

Механические размеры модуля управления выключателем SK108U
